Problemstellung

Eine Freifläche bzw. ein Geländemodell wird im Grundriss nur als Aufsicht mit den eingestellten Stiften für die Aufsichtslinien und Kanten dargestellt. Höhenlinien lassen sich nicht erzeugen oder werden nicht angezeigt.

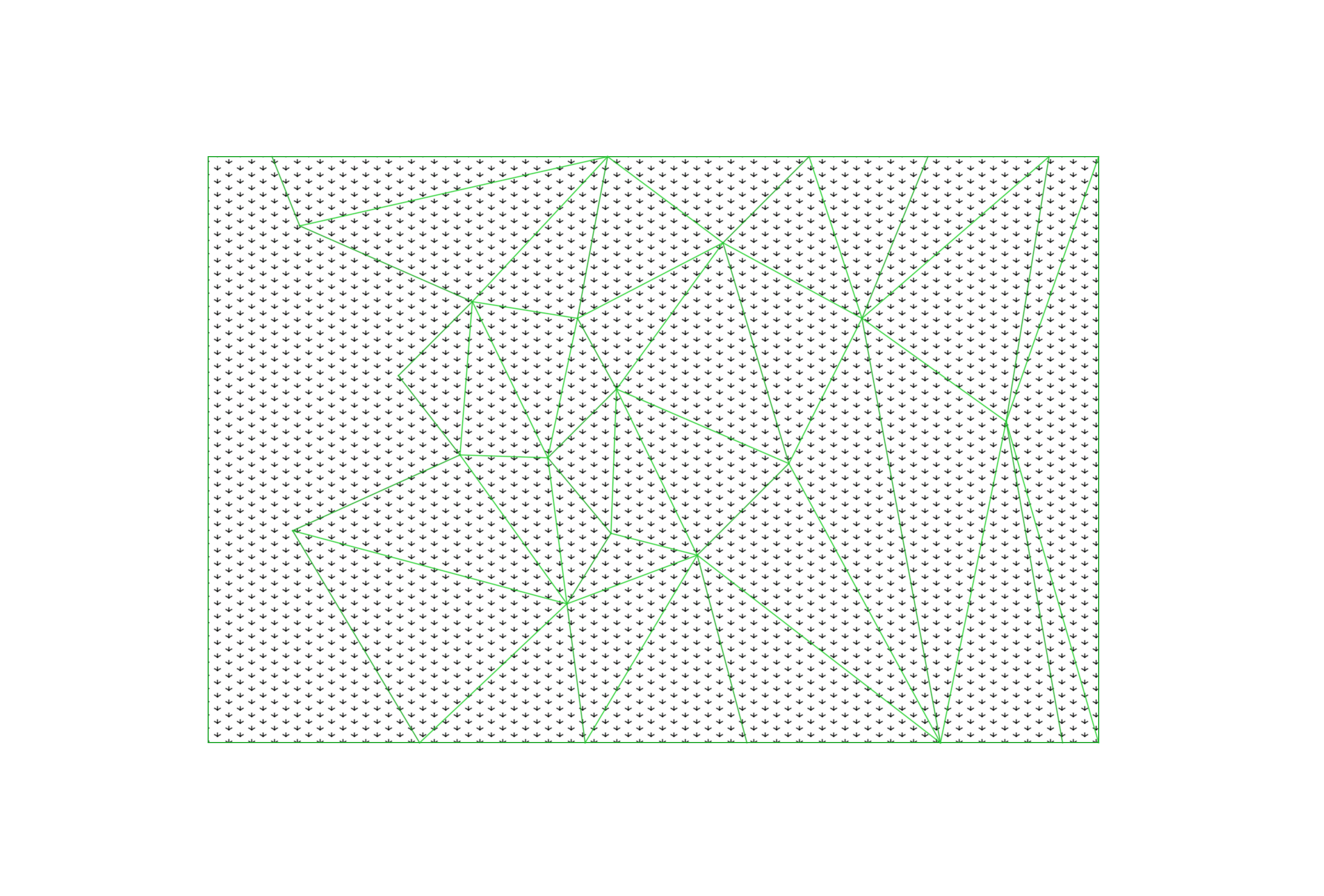

Darstellung einer Freifläche als Aufsicht im Grundriss

Troubleshooting

1. Gelände-Werkzeug (Terrain Tool) Add-on installieren

Das folgende Add-on ist herunterzuladen und nach den Installationsanweisungen zu installieren:

Gelände-Werkzeug (Terrain Tool) Add-on Archicad 29

2. Gelände-Palette aufrufen

Servicevertrag > Gelände-Palette zeigen

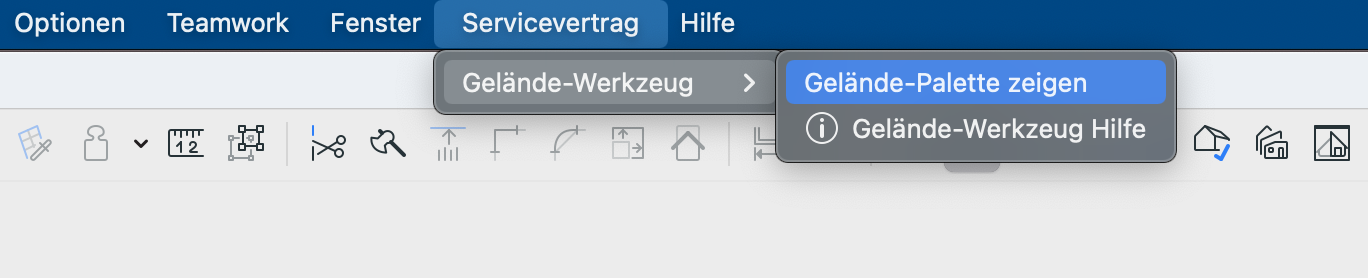

Gelände-Palette aktivieren:

Archicad Menü Optionen > Gelände-Werkzeug mit ausgewähltem Eintrag Gelände-Palette zeigen zum Einblenden der Gelände-Werkzeugpalette.

3. Höhenlinien aktivieren und einstellen

Terrain Einstellungen in der Gelände-Palette aufrufen.
Den Reiter Höhenlinien aufrufen.
Die Option Höhenlinien zeigen aktivieren.
Gewünschte Einstellungen tätigen.

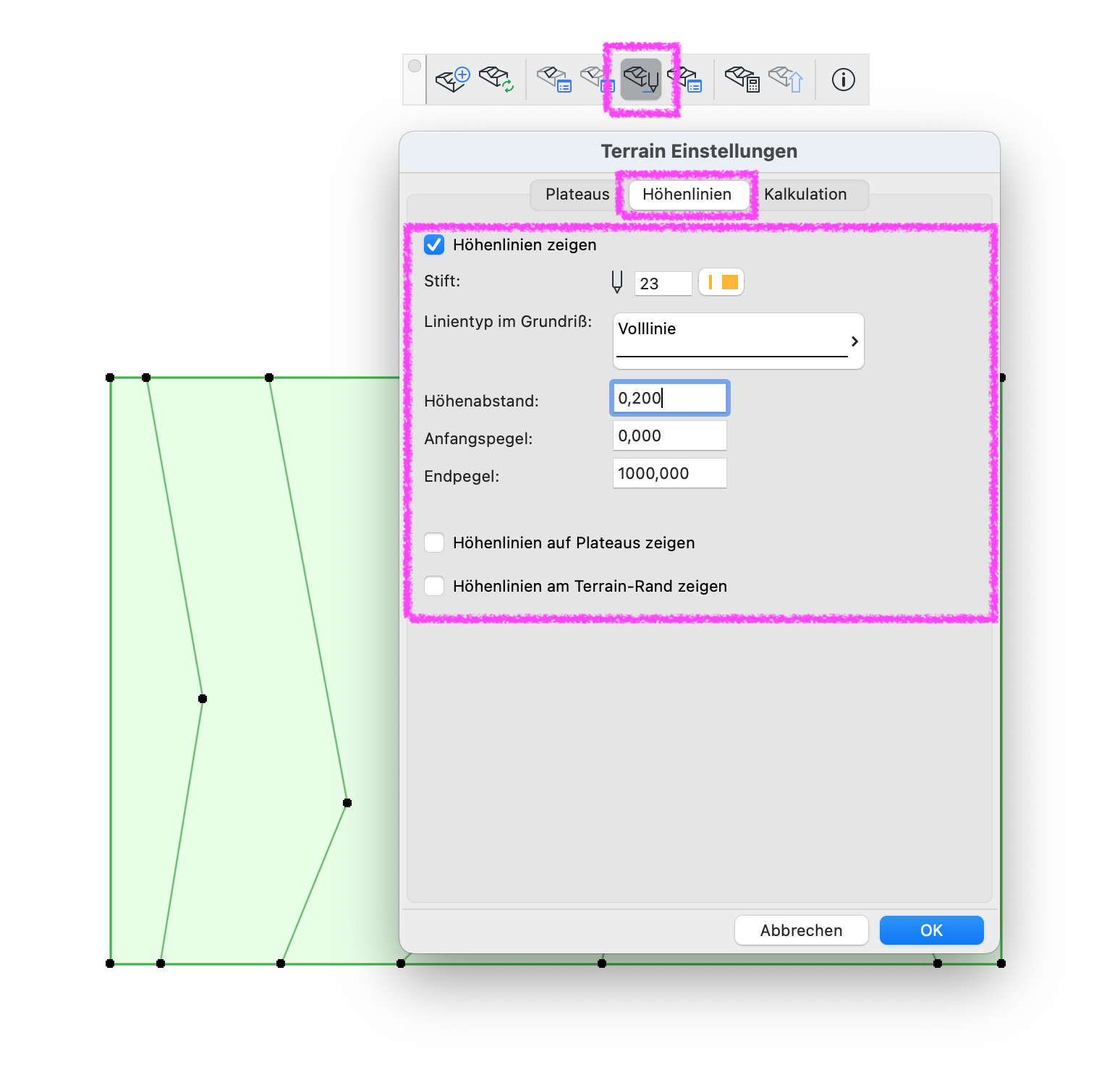

Archicad Dialog Terrain Einstellungen, Register Höhenlinien, mit aktivierter Option Höhenlinien zeigen und definiertem Höhenabstand zur Darstellung von Höhenlinien im Gelände.

4. Höhenlinien werden automatisch erstellt

Nun werden die Höhenlinien auf Grundlage der getätigten Einstellungen automatisch erstellt. Die Höhenliegen liegen als Aushub-Gelände-Symbol bzw. Objekt vor:

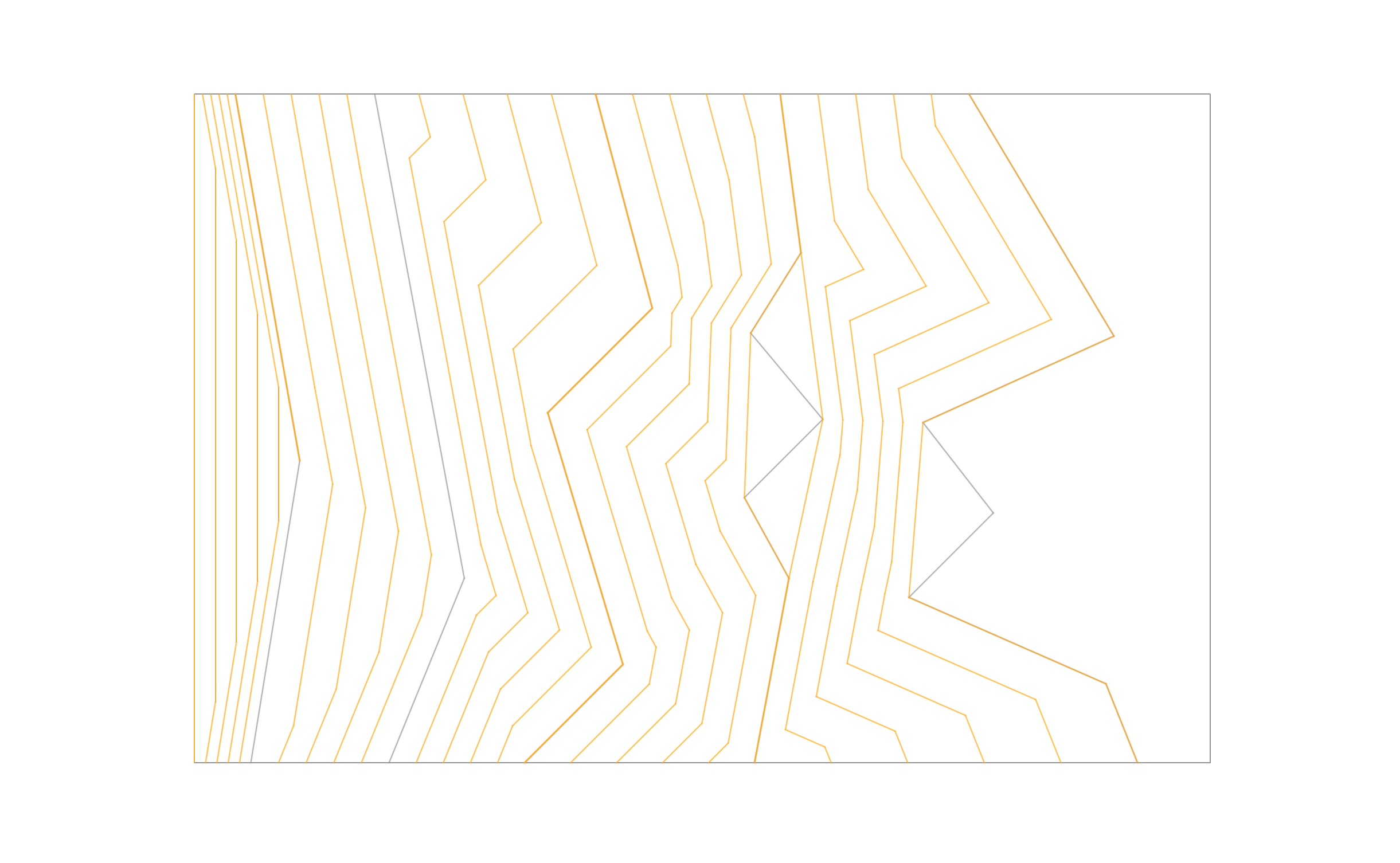

Grundrissdarstellung eines Geländes mit aktivierten Höhenlinien (orange), die das Gefälle und die Topografie durch gestaffelte Linienverläufe visualisieren.

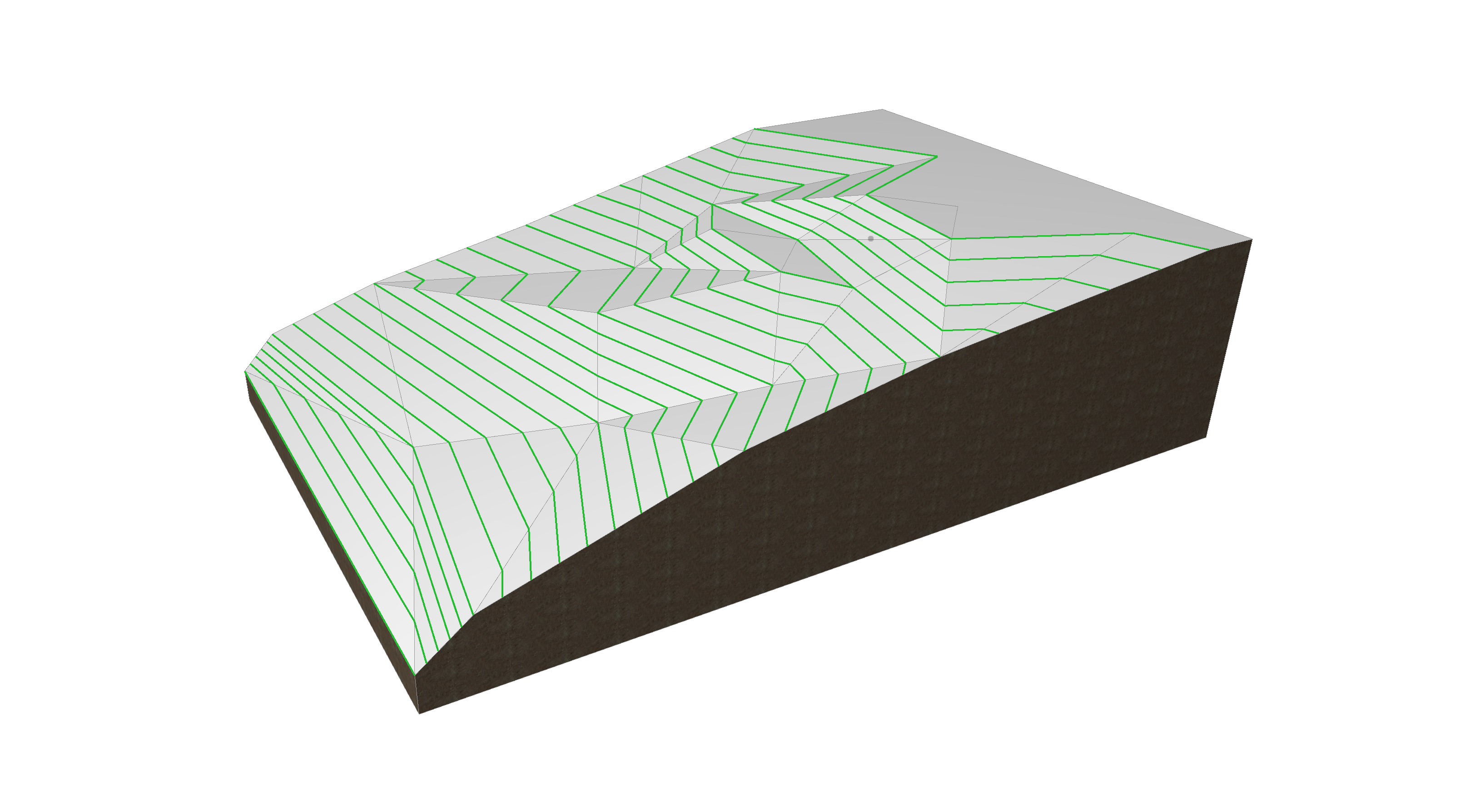

3D-Darstellung eines Geländemodells mit aktivierten Höhenlinien (grün), die das Gefälle und die Topografie entlang der Oberfläche sichtbar machen.

Hinweis:

Befindet sich das Add-on nicht mehr in der Projektdatei bzw. wird entfernt oder wird die Freifläche gelöscht, so verschwinden auch die Höhenlinien (da das entspr. Objekt mit der Freifläche verknüpft ist)!

5. Einstellungen für die Objekt-Auswahl prüfen und ggf. anpassen

Die Einstellungen für die Höhenlinien bzw. der Objekt-Auswahl können nach Bedarf noch modifiziert werden:

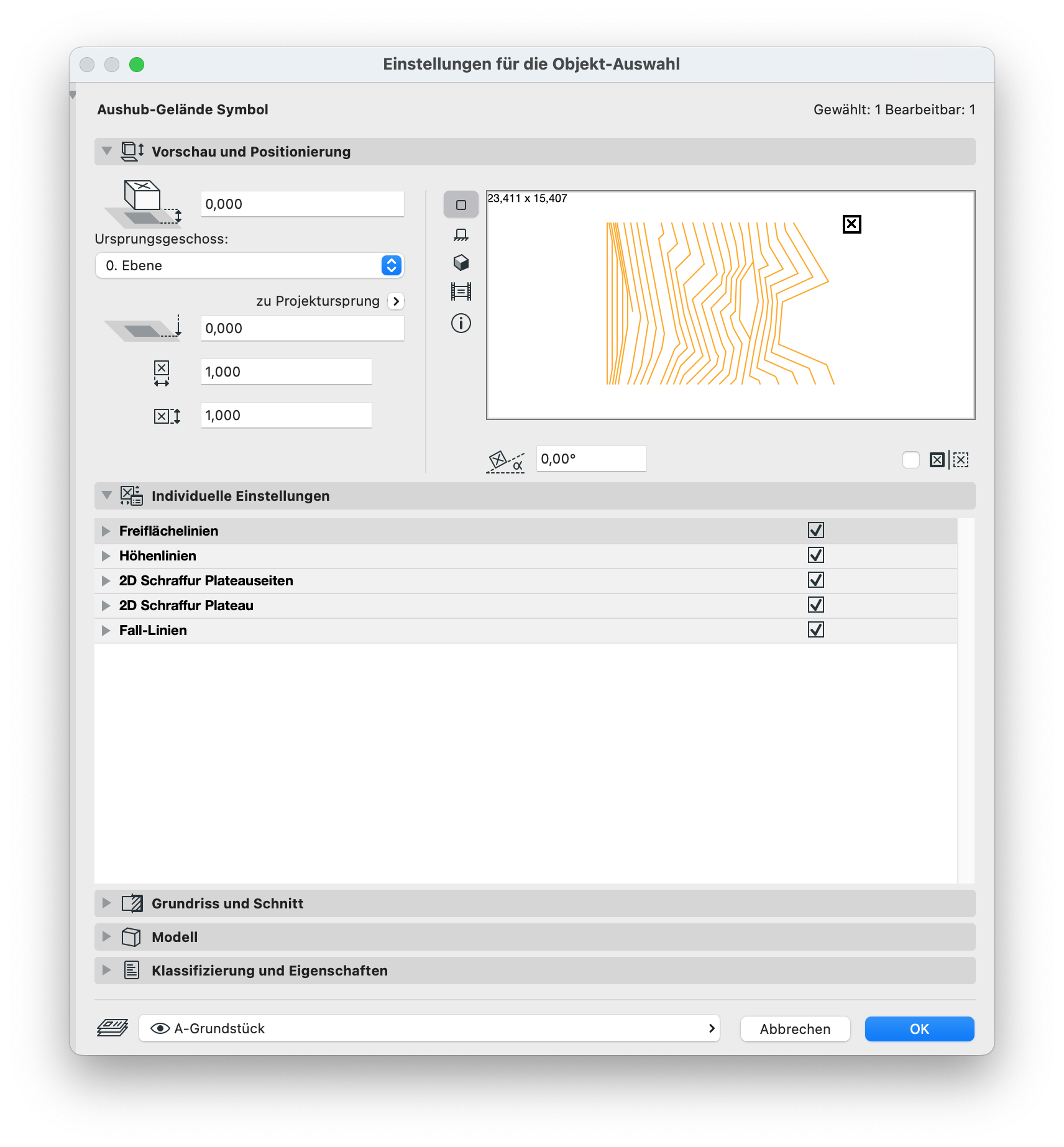

Dialog „Einstellungen für die Objekt-Auswahl“ für das Aushub-Gelände-Symbol mit aktivierten Darstellungsoptionen wie Freiflächenlinien, Höhenlinien, 2D Schraffur Plateau, 2D Schraffur Plateauseiten und Fall-Linien sowie Vorschau der Höhenlinien.

Hinweise:

Falls 2D-Elemente bzw. einzelne Linien der Höhenlinien gewünscht sind (und kein Objekt), dann kann unter Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen… das Objekt entspr. in 2D-Elemente aufgelöst werden.
Ist das Objekt bzw. sind die Höhenlinien in 2D-Elemente zerlegt bzw. liegen diese als Linien vor, so kann man mit dem Decken-Werkzeug auf relativ einfachem Wege (mit der Zauberstab-Funktion) im Grundriss ein Höhenschicht-Modell modellieren.

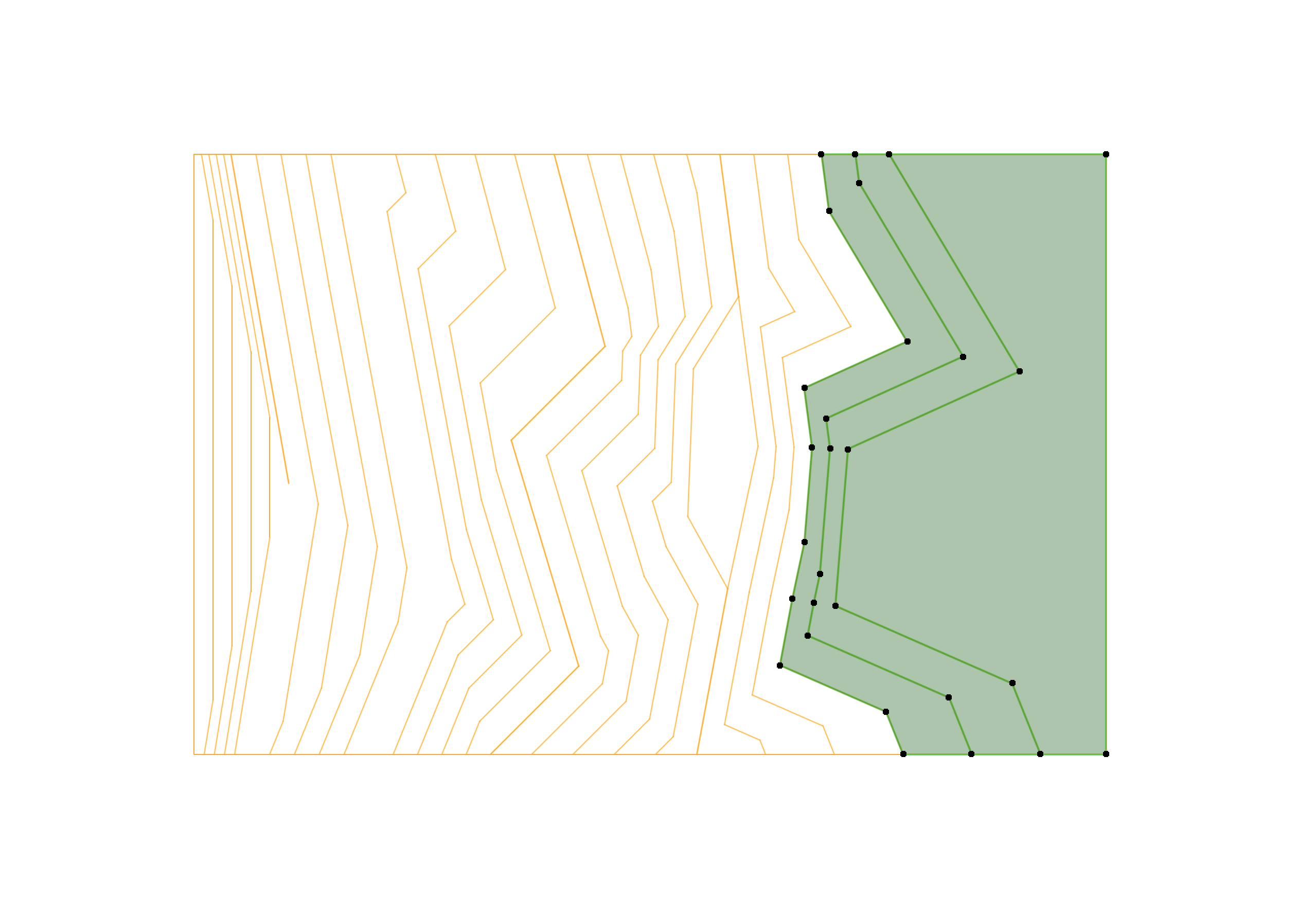

Grundrissdarstellung eines Geländes mit Höhenlinien (orange) und einer darübergelegten Freifläche bzw. Bearbeitungsfläche (grün) mit markierten Stützpunkten und Begrenzungslinien.

Gut zu wissen:

Wie Höhenlinien einer Freifläche hinzugefügt werden können, erläutert dieser Artikel.
