Problemstellung
In Archicad wird eine PDF-Datei importiert, z.B. mit dem Zeichnungs-Werkzeug platziert. Die Elemente in der ursprünglichen PDF liegen auf mehreren Ebenen. Wird die importierte PDF ausgewählt, kann dieser jedoch nur eine Datei native Archicad Ebene zugewiesen werden.
Troubleshooting
1. Importierte PDF in 2D-Elemente zerlegen
- Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen…

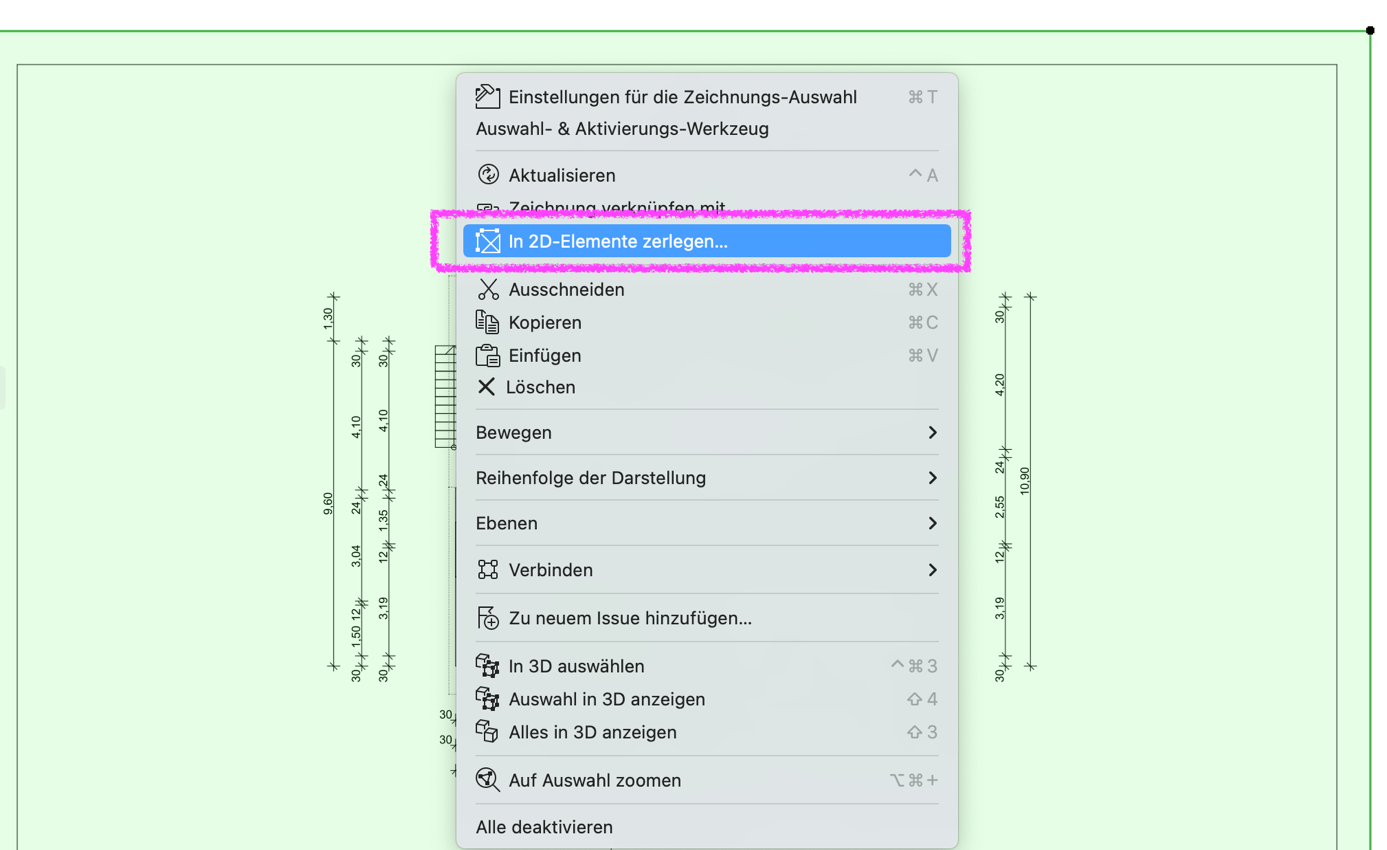

Das platzierte PDF, muss mit dem Befehl In 2D-Elemente zerlegen... zerlegt werden. Der Befehl ist über das Menü oder das Kontextmenü, Klick mit rechter Maustaste auf das PDF, aufrufbar.
2. Einstellungen In 2D-Elemente zerlegen prüfen

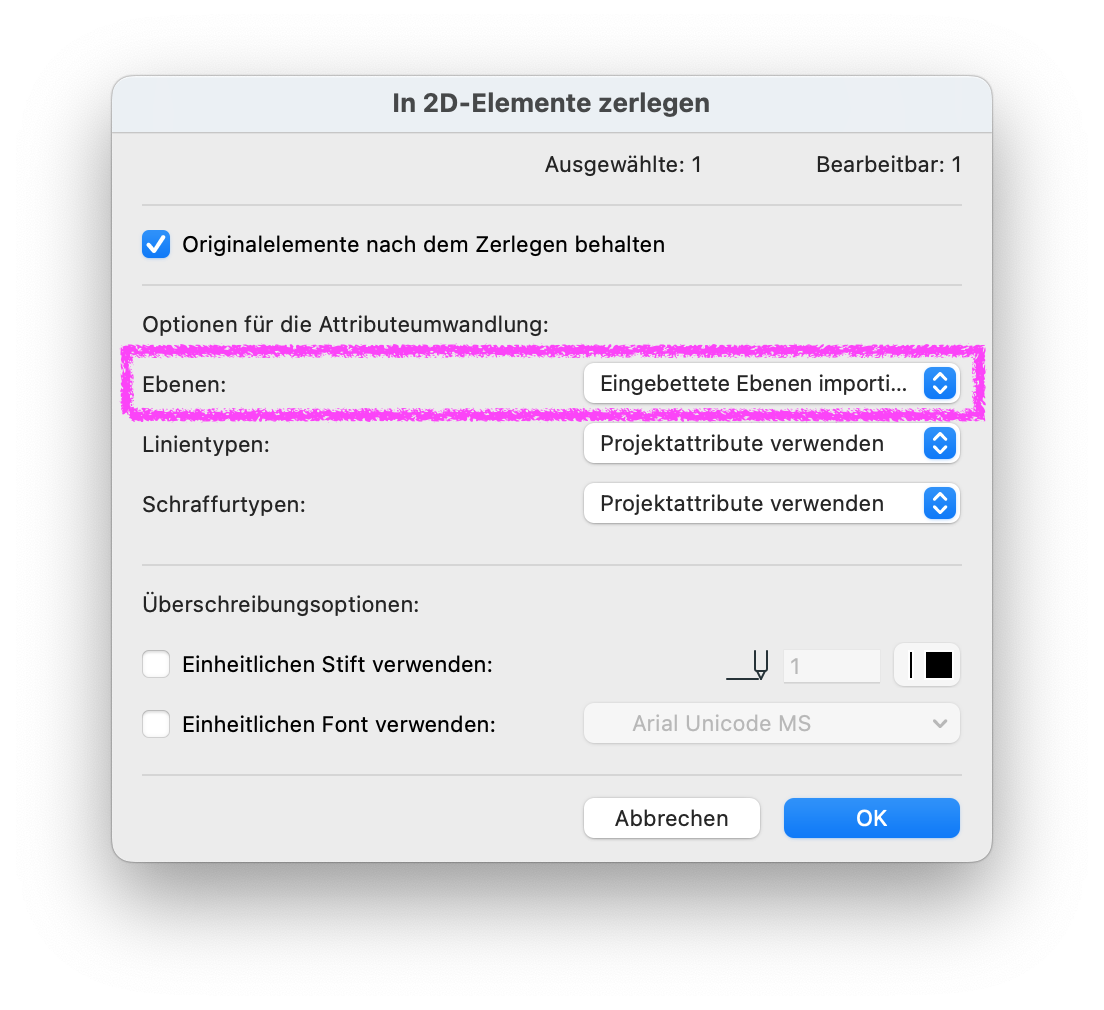

Im Zuge der Anwendung des Befehls In 2D-Elemente zerlegen… erscheint ein Dialogfenster. Bei der Option Ebenen: muss die Einstellung Eingebettete Ebenen importieren ausgewählt sein, damit die Ebenenstruktur der PDF in Archicad übertragen wird.
