Problembeschreibung

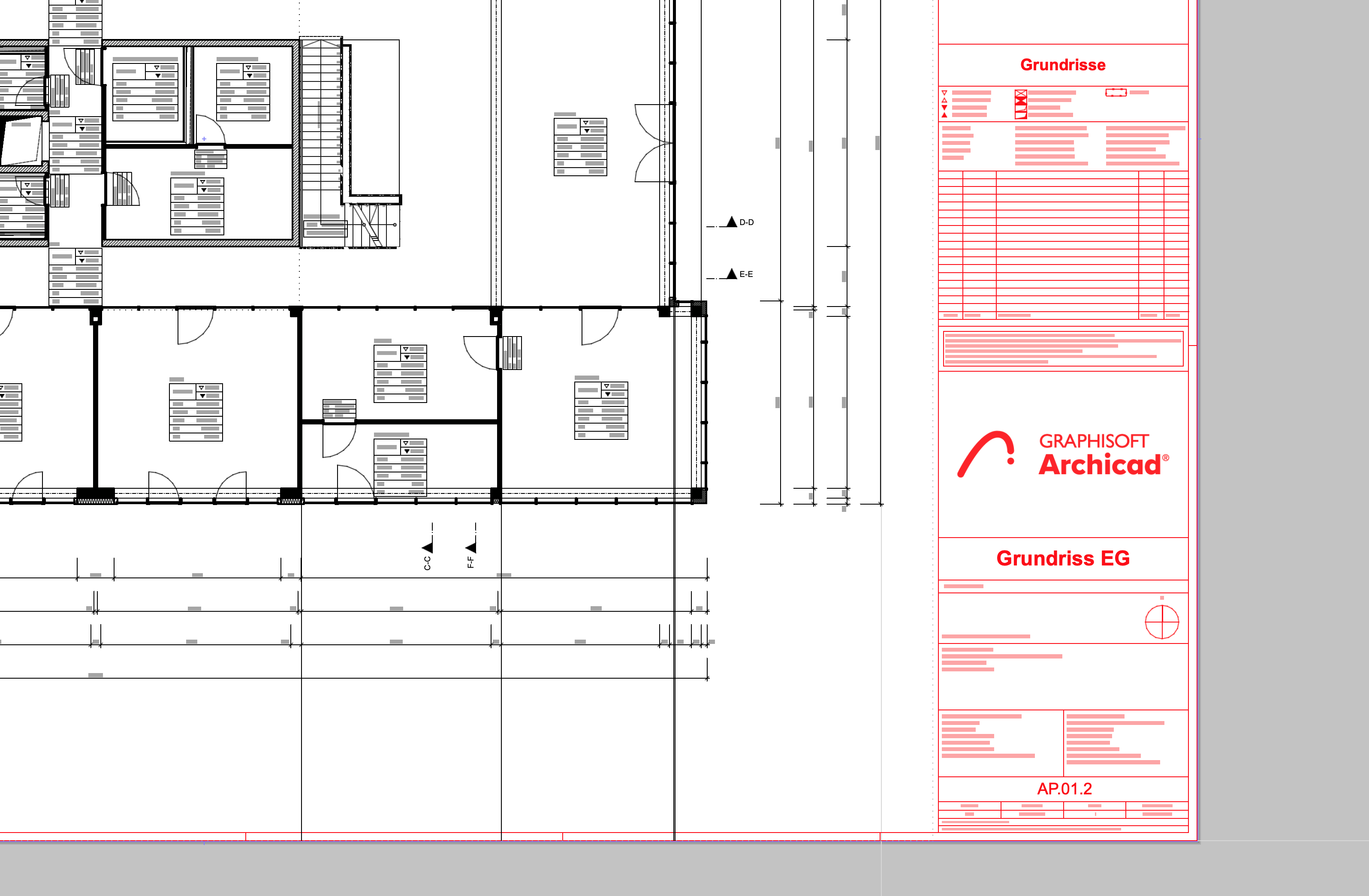

Wenn aus Archicad ein Layout als PDF-Datei abgespeichert wird, werden die Zeichnungsinhalte in der PDF nicht korrekt dargestellt. Bestimmte Linien sind verlängert und laufen über den Rand der eigentlichen Zeichnungsbegrenzung hinaus.
Troubleshooting
Linientypen prüfen
Grundsätzlich ist darauf zu achten, dass Archicad-eigene Linientypen verwendet werden. Mit importierten Fremd-Dateien, z. B. DWGs von Fachplanern, besteht die Möglichkeit, dass fremde Linientypen dazugeladen werden. Diese Archicad fremden Linien können zu der falschen Darstellung beim PDF-Export aus Archicad führen.

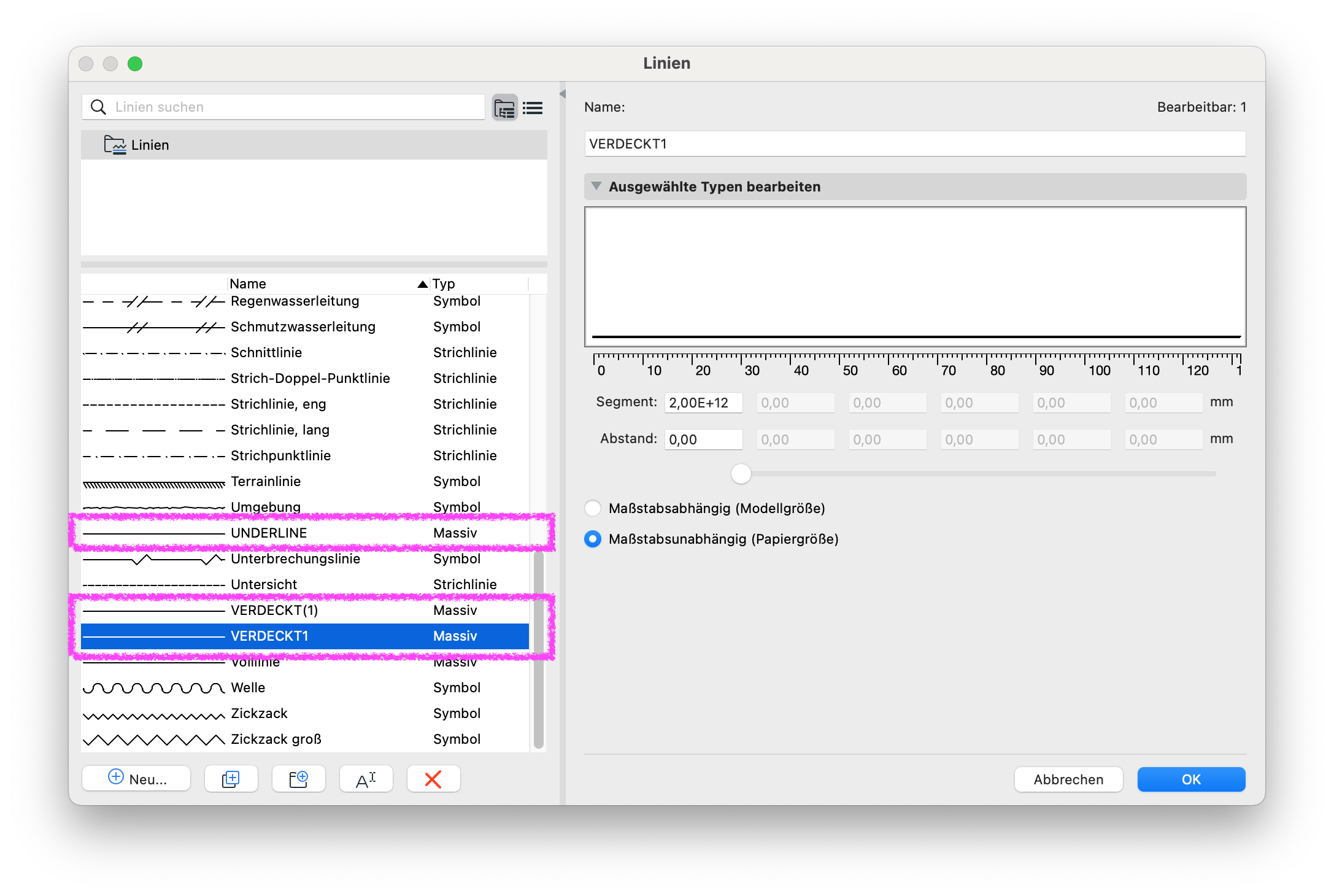

Die importierten Linientypen finden sich unter Optionen > Element-Attribute > Linien... wieder:
Die Linien müssen aus der Projektdatei entfernt und mit Archicad nativen Linien ausgetauscht werden.

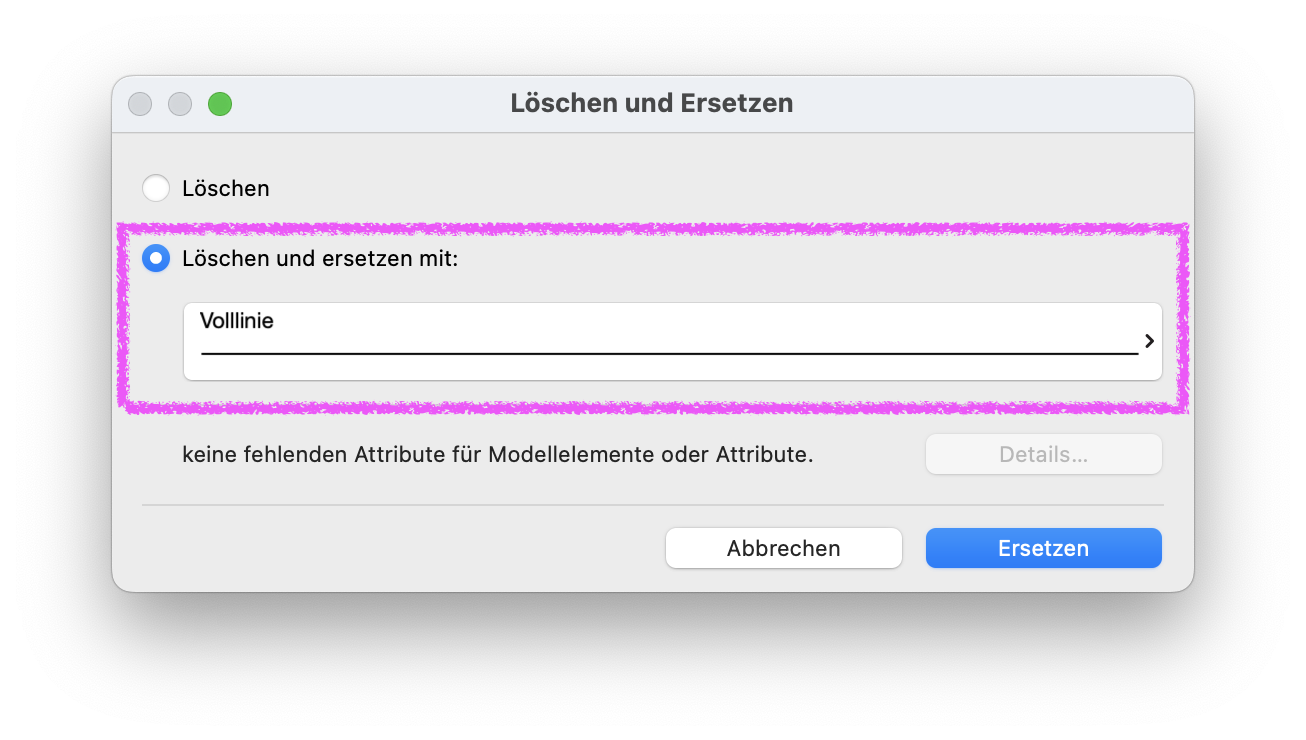

Werden Linientypen gelöscht, kann im Dialogfenster Löschen und Ersetzen diese mit einen nativen Linientypen ausgetauscht werden.
Anschließend kann der PDF-Export erneut ausgeführt werden. Die Darstellung der Linien in der PDF sollte nun wieder der gewünschten Darstellung entsprechen.
