Problemstellung
Es lässt sich keine neue, eigene Symbollinie aus selbstgezeichneten 2D-Zeichnungselementen erzeugen.
Troubleshooting
1. Sind die Arbeitsschritte nach der Anleitung befolgt?
2. Welche Elementtypen werden für die eigene Symbollinie verwendet?
Ein Symbol-Linientyp basiert auf selbstgezeichneten 2D-Zeichnungselementen. Nur Elemente, welche mit dem Linien-, Kreis- oder Fixpunkt-Werkzeug erstellt sind, können in das Linien-Dialogfenster zum Erstellen einer eigenen Symbollinie mit dem Befehl Einfügen in Muster kopiert werden.
Polylinien und Splines können nicht benutzt werden.

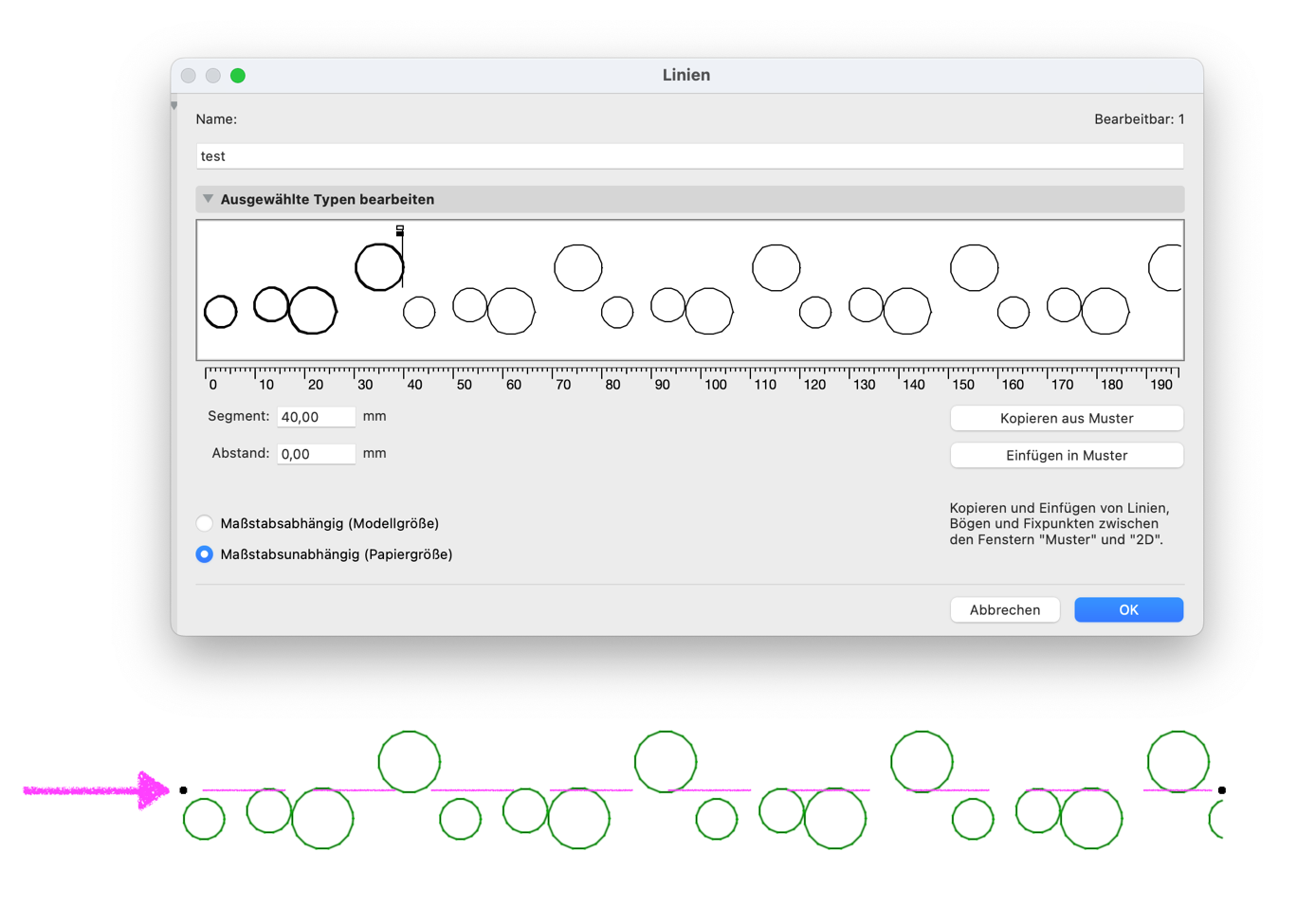

Gut zu wissen: die Referenzlinie von neuen, erstellten Symbollinien befindet sich standardmäßig auf der Mittelachse aller kopierten 2D-Zeichnungselementen:

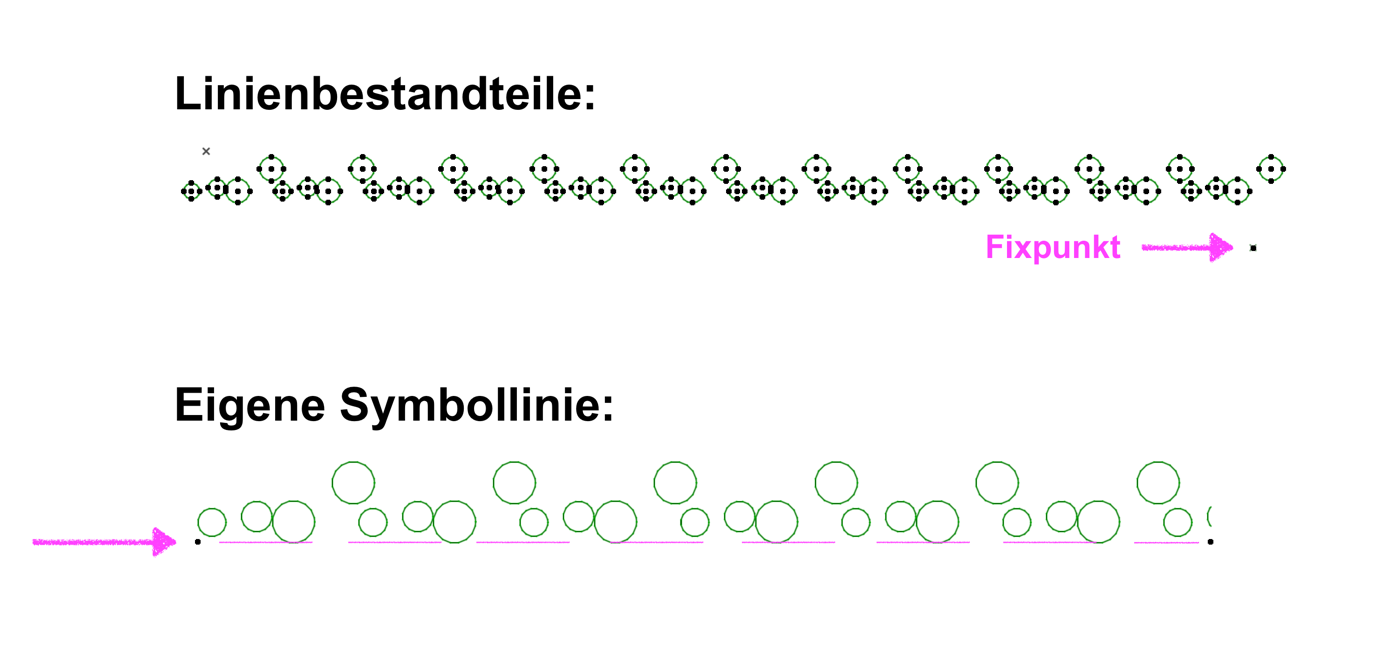

Ist eine bestimmte Positionierung der Referenzlinie in Bezug auf die Linienbestandteile bzw. der Symbollinie gewünscht, so kann sich beholfen werden mittels dem Fixpunkt-Werkzeug.
- Im hinteren Bereich bzw. am Ende der Reihung der Muster mit dem Fixpunkt-Werkzeug einen Fixpunkt platzieren
- Mit der Position des Fixpunktes in vertikaler Richtung (also dem Abstand des Fixpunktes in der Höhe zu den Linienbestandteilen) kann die Lage der Referenzlinie variiert werden
- Die Linienbestandteile inkl. Fixpunkt mit dem Befehl Einfügen in Muster im Linien-Dialogfenster einfügen
Gut zu wissen: bei langen Symbollinien wird der Fixpunkt wird auf dem Plan dargestellt und gedruckt;
Ist die Darstellung des Fixpunktes nicht gewünscht, so muss darauf geachtet werden, dass die Symbollinie nicht zu lange an einem Stück gezeichnet wird.
