Problemstellung

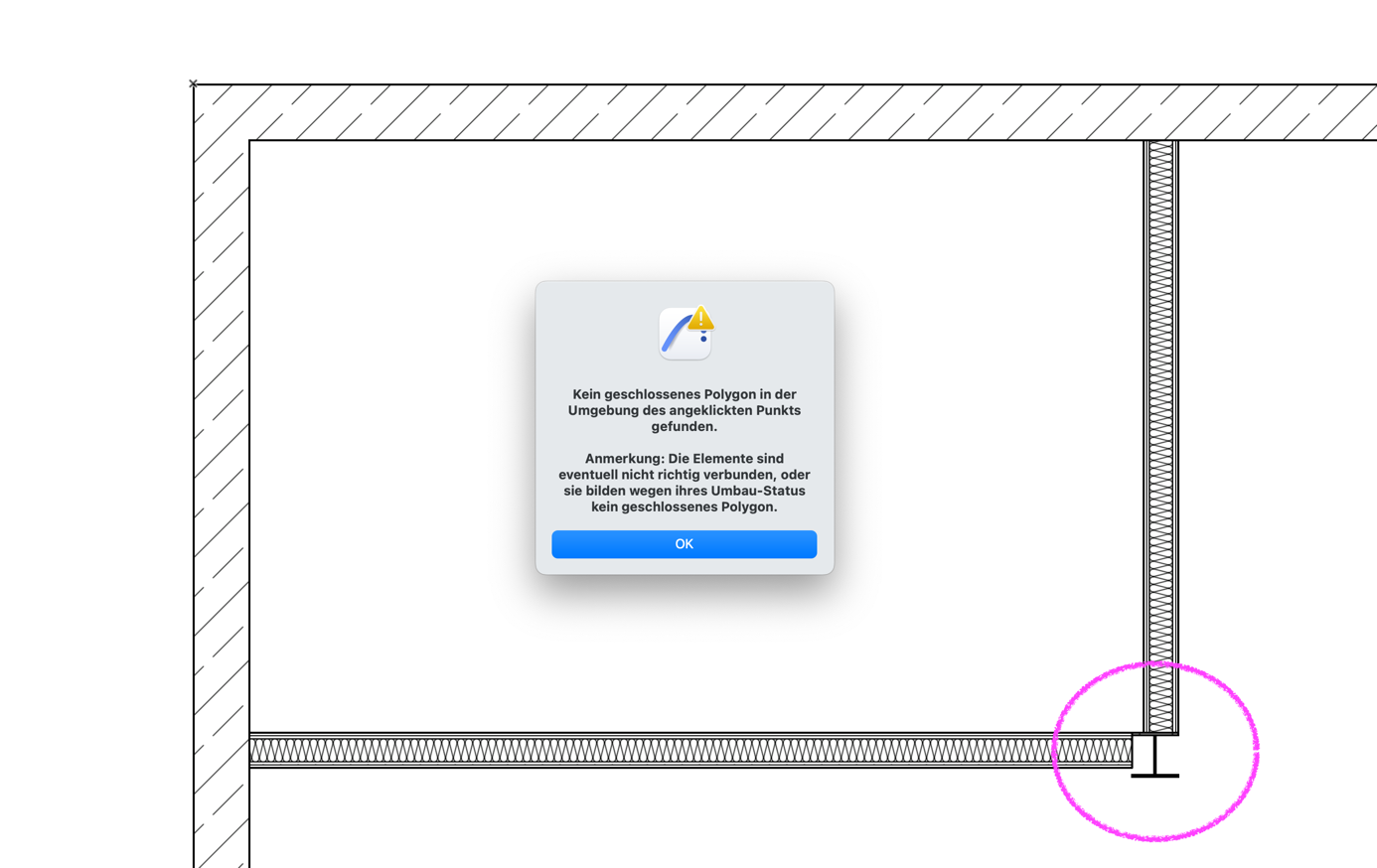

Die Raumstempel können nicht platziert bzw. aktualisiert werden. Es erscheint die Meldung Kein geschlossenes Polygon in der Umgebung des angeklickten Punkts gefunden.
Dabei sind u.a. Stützen als raumbegrenzende Elemente platziert.
Troubleshooting
1. Referenzlinien der Bauteile prüfen

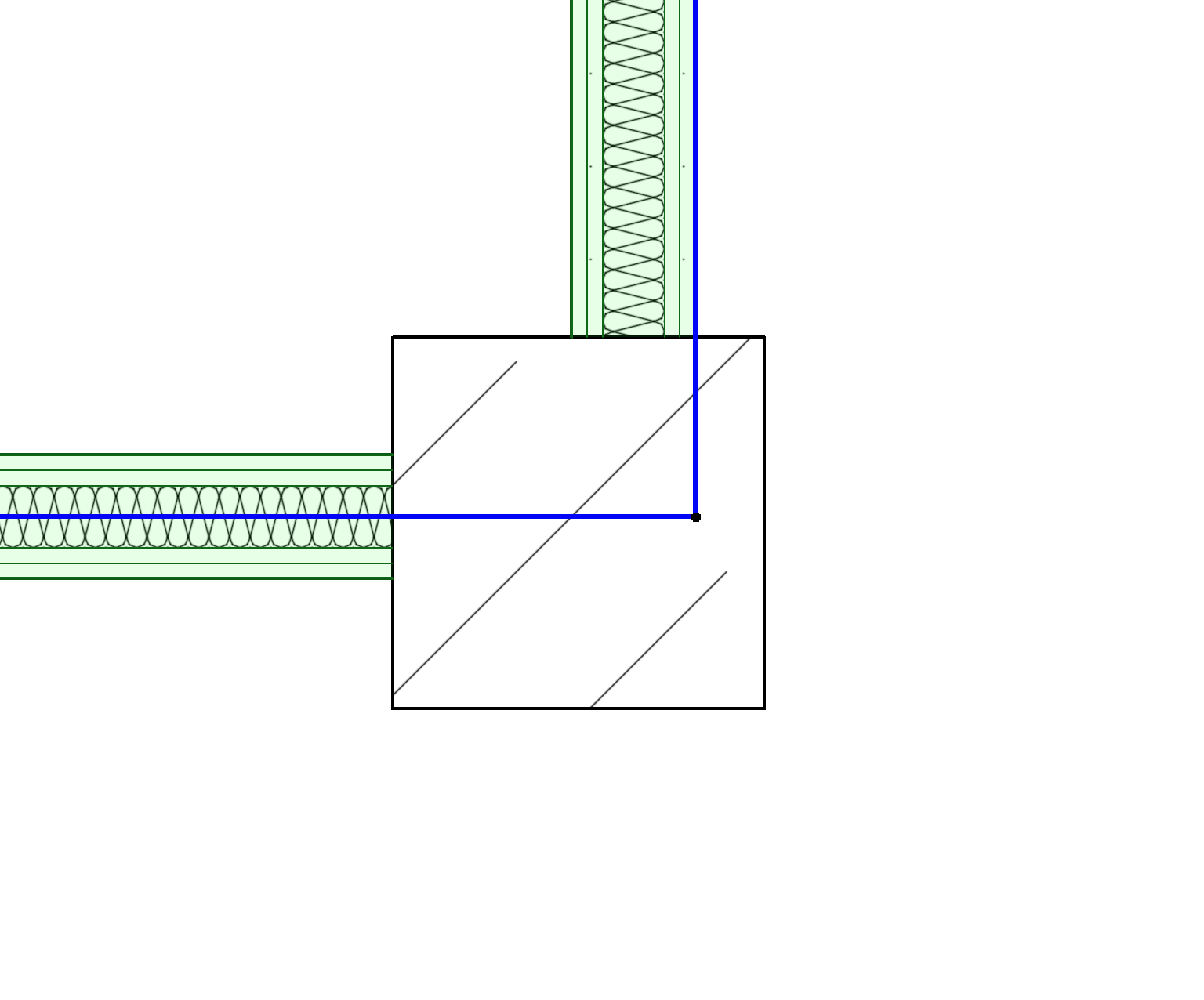

Die horizontalen Referenzlinien der Bauteile, z. B. der Wände, müssen verbunden sein:
Gut zu wissen:

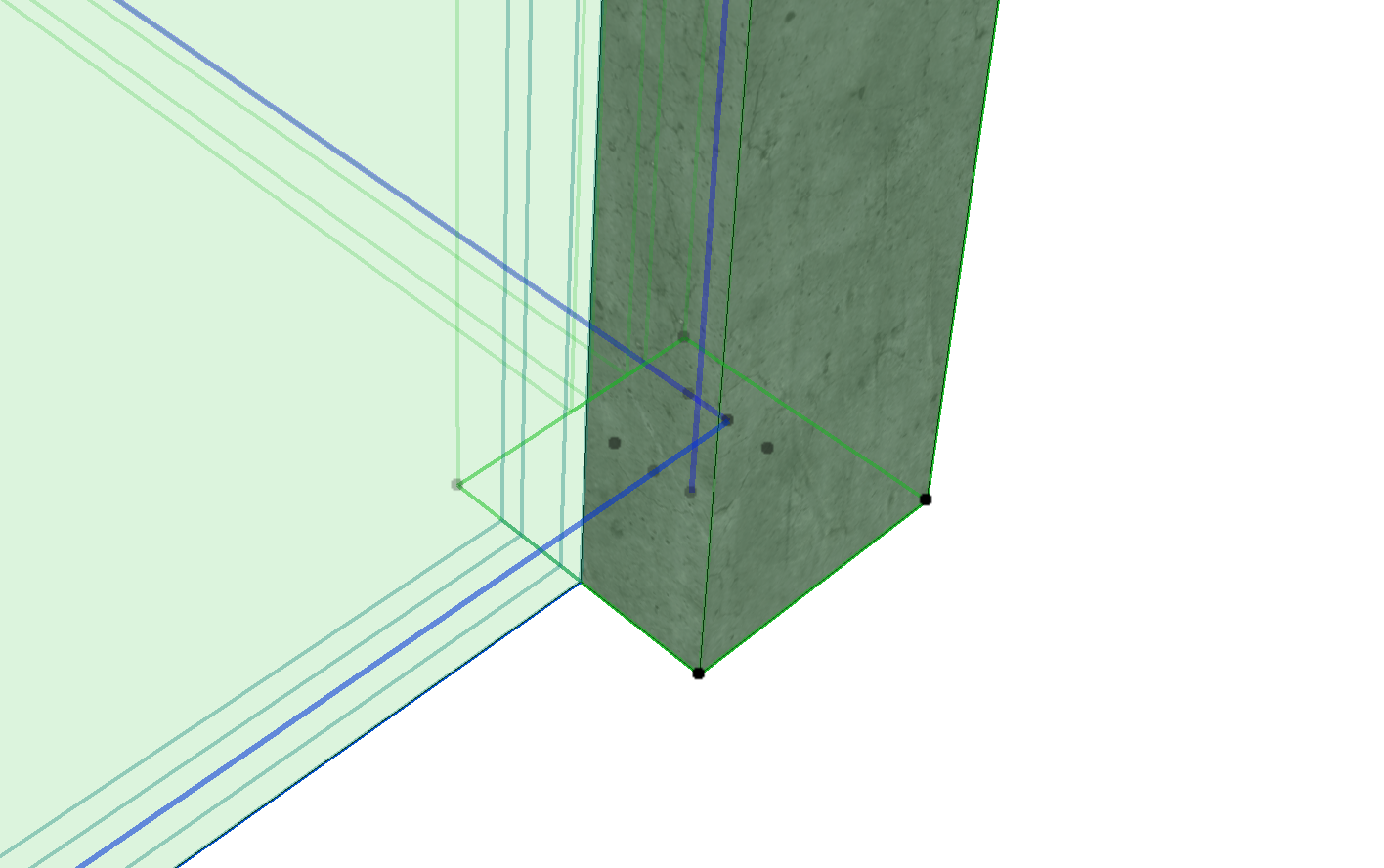

Die Referenzlinien der Stützen verlaufen vertikal. Das muss bei der Raumpolygonbildung beachtet werden. Oft müssen die horizontalen Referenzlinien, z. B. von Wänden oder Fassaden, miteinander verbunden sein, um das Raumpolygon zu schließen.
Zur Anpassung der Stützen-Wand-Verschneidung empfiehlt es sich, die Baustoffprioritäten zu verwenden.
Die Modellierungsrichtlinien sind zu beachten.
2. Funktion Raumflächenbegrenzung der Bauteile aktiv?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)…

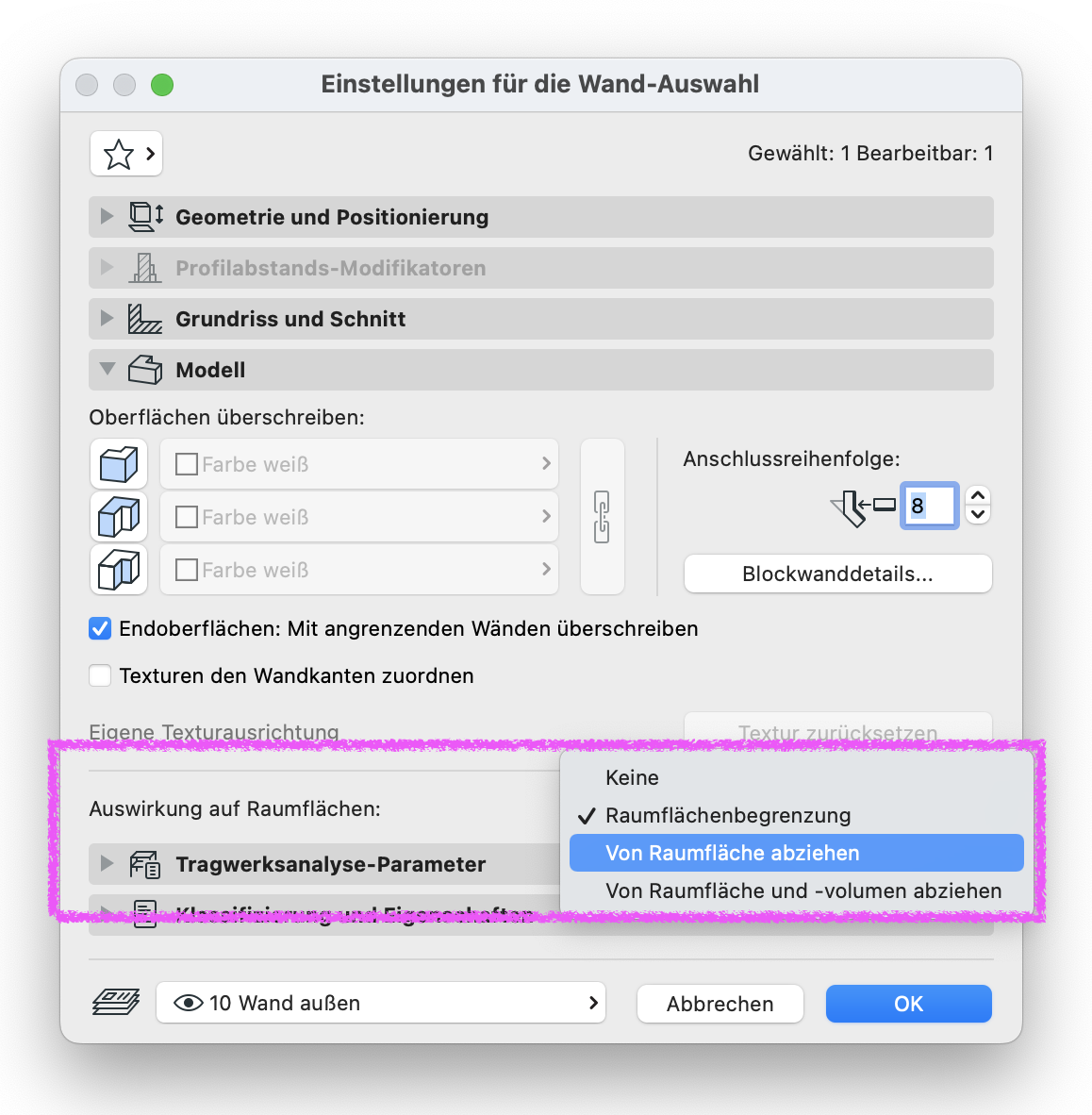

Ist die Funktion Raumflächenbegrenzung für die Bauteile aktiviert?
3. Werden Linien oder Polylinien als Raumflächen-Begrenzung verwendet?

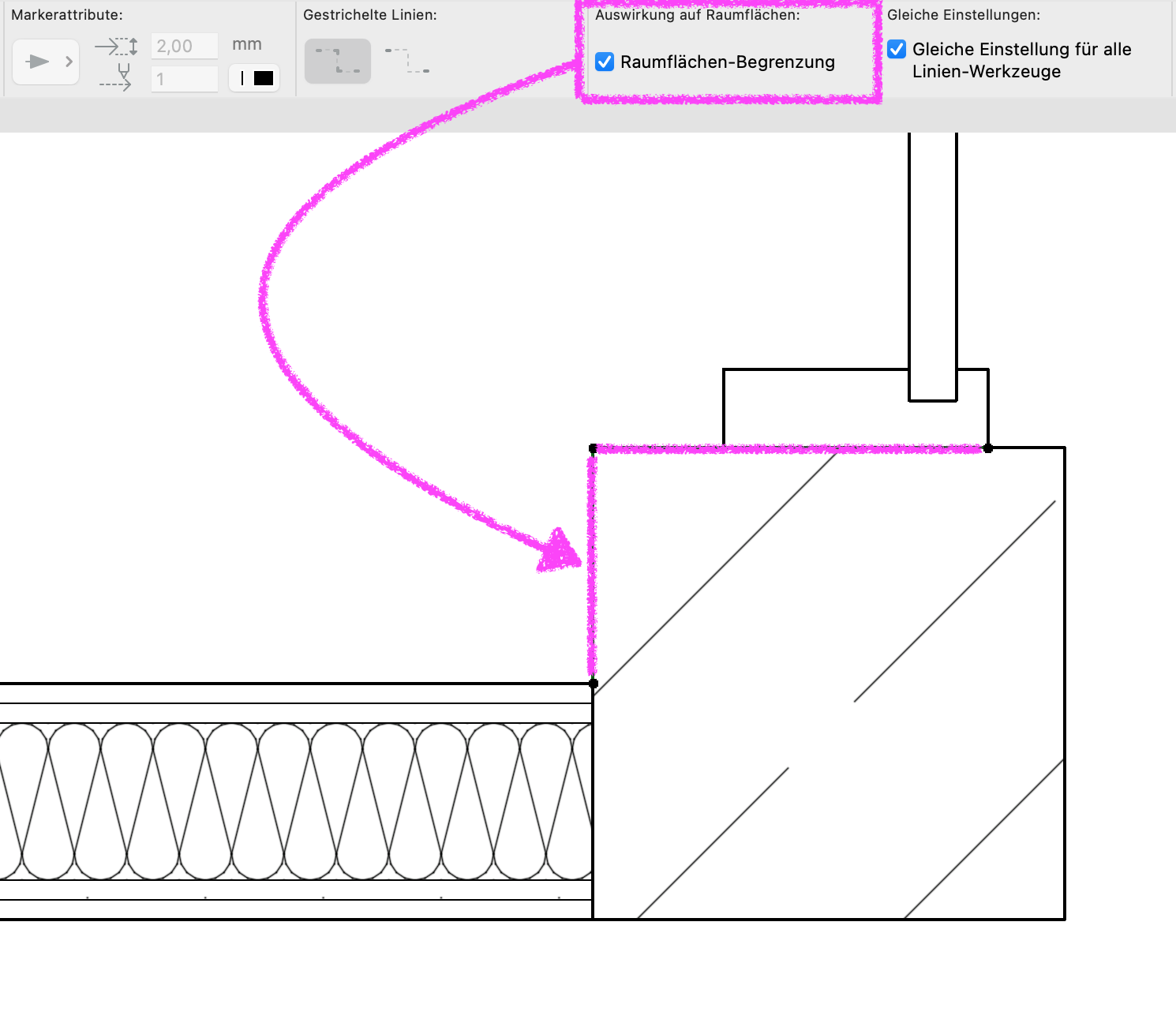

Wird die Raumflächen-Begrenzung trotz korrekter Verbindung im Anschlusspunkt der Bauteile nicht erkannt, können Linien oder Polylinien mit aktivierter Funktion Raumflächen-Begrenzung verwendet werden, um das Raumpolygon an der jeweiligen Stelle zu schließen.
Stoßen beispielsweise mit dem Fassaden-Werkzeug konstruierte Fassaden an Stützen, wird die Raumflächen-Begrenzung im Anschlusspunkt nicht erkannt. In diesem Fall kann mit Linien oder Polylinien als Raumflächen-Begrenzung nachgeholfen werden:
4. Konstruktionsmethode wechseln auf individuelle Konstruktionsmethode

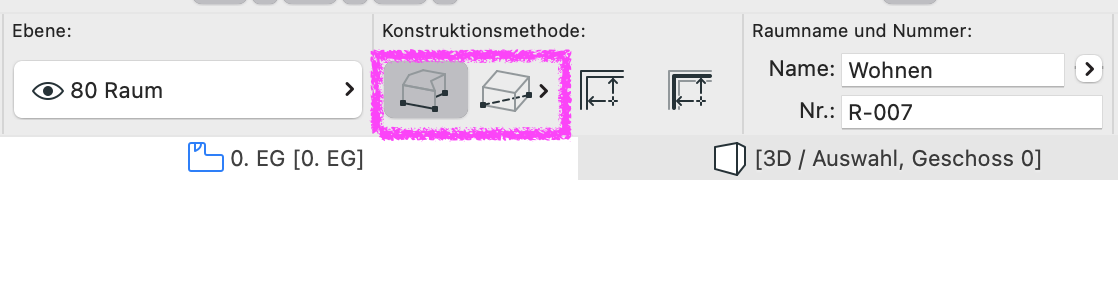

Lässt sich das Raumpolygon weder durch eine entsprechende Modellierung der Bauteile noch mithilfe von Linien und/oder Polylinien als Raumflächen-Begrenzung schließen – oder sind diese Methoden nicht gewünscht –, kann die Raumfläche mit den individuellen Konstruktionsmethoden (Polylinie, Rechteckig, Rechteck gedreht) manuell aufgezogen und platziert werden.
5. Räume aktualisieren
Planung > Räume aktualisieren…

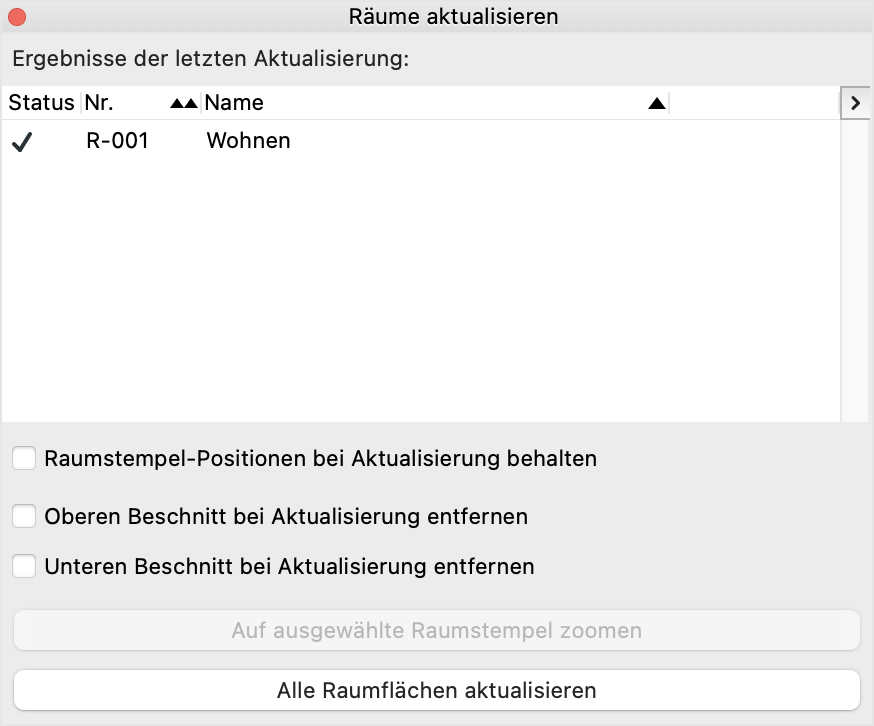

Wenn Änderungen am Entwurf vorgenommen werden, müssen Räume mit dem Befehl Räume aktualisieren aktualisiert werden.
