Problemstellung
Stützen oder Träger, die mit dem Objektwerkzeug modelliert werden, sind nicht im Tragwerksanalysemodell (SAF-Modell) sichtbar.
Troubleshooting

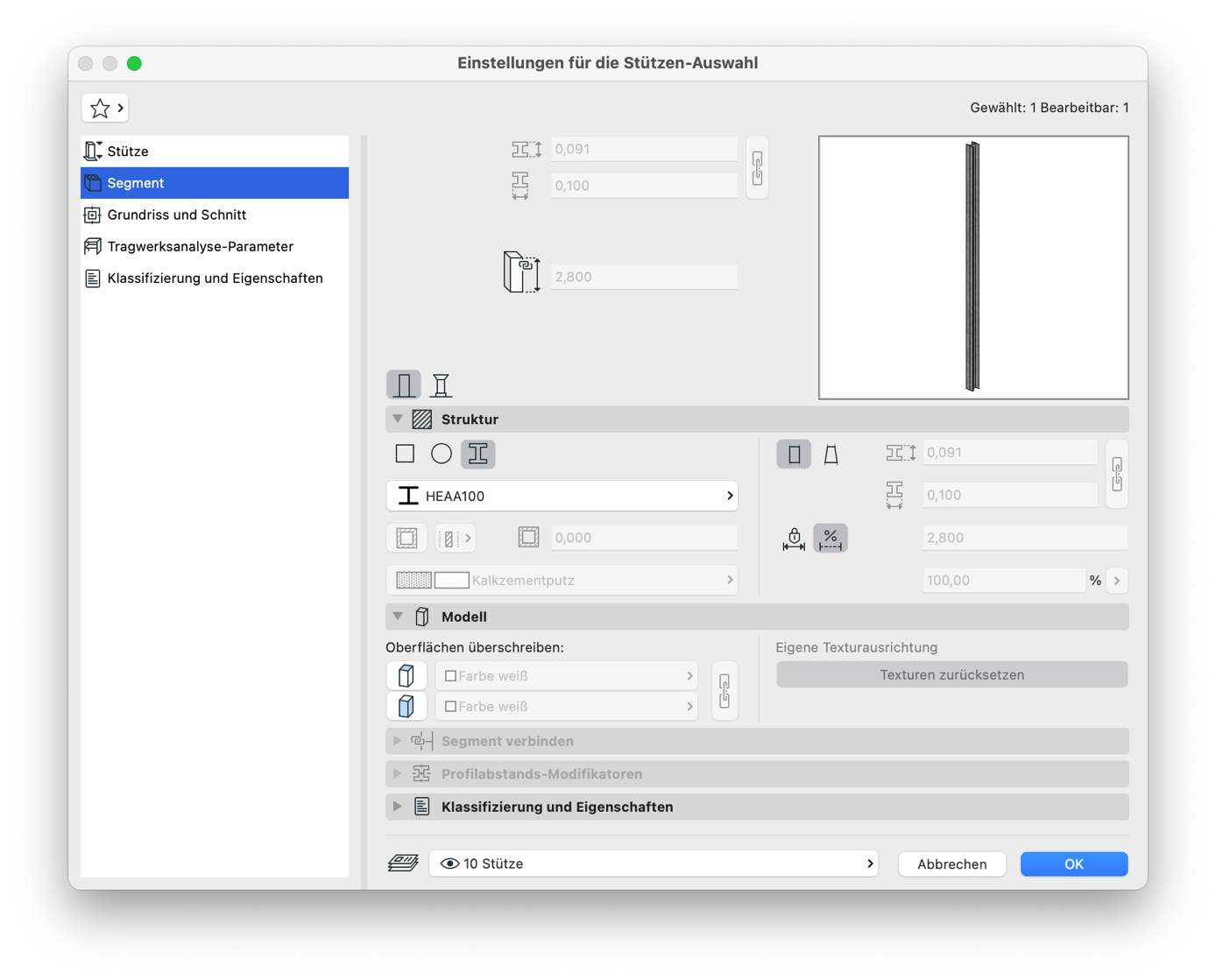

1. Stützen- bzw. Trägerwerkzeug verwenden und Struktur auswählen
Einstellungen für die Stützen/Träger-Auswahl > Segment > Struktur
Träger oder Stützen müssen mit dem Stützen- bzw. Träger-Werkzeug platziert werden. Die gewünschte Struktur ist auszuwählen:

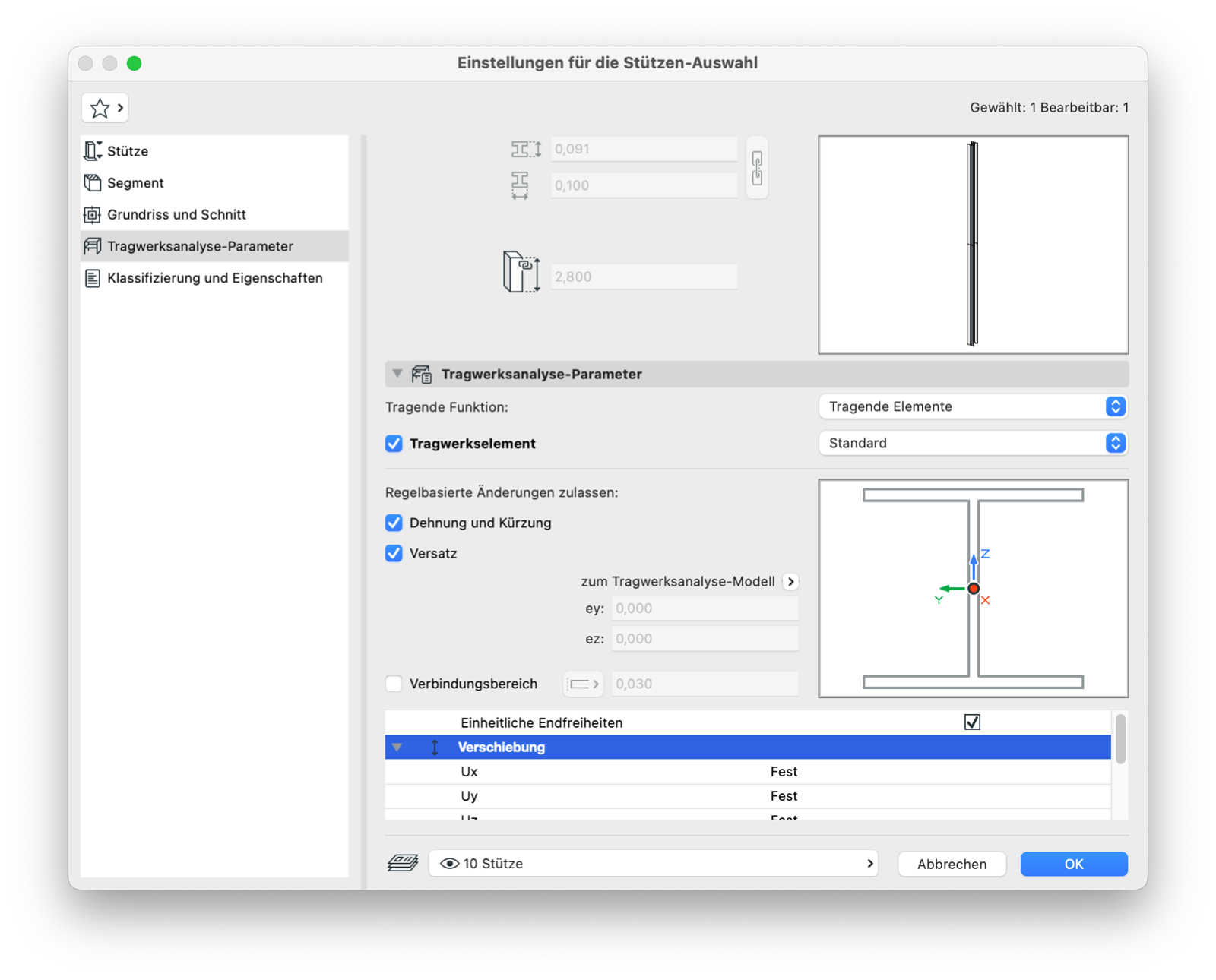

2. Tragwerkselement aktivieren
Im Reiter Tragwerksanalyse-Parameter muss das Tragwerkselement aktiviert sein.
Hinweise:
- Bibliotheksobjekte, so auch Stützen- und Trägerobjekte, haben keine Tragwerksanalyse-Parameter und werden daher nicht im Tragwerksanalysemodell angezeigt. Es muss das Träger- und Stützen-Werkzeug verwendet werden, um die Tragwerksanalyse-Parameter zu nutzen.
- Es können die Standard-Stahlprofile verwendet werden, um den Modellierungsaufwand im Profilmanager zu minimieren.
