Problemstellung
Die Perspektive oder Axonometrie des 3D-Modells ist in zu geringer Auflösung, erscheint unscharf auf Layouts und lässt sich nicht in hoher Qualität als Bilddatei speichern.
Troubleshooting
1. Kamera erstellen
Dokumentation > Dokumentationswerkzeuge > Kamera

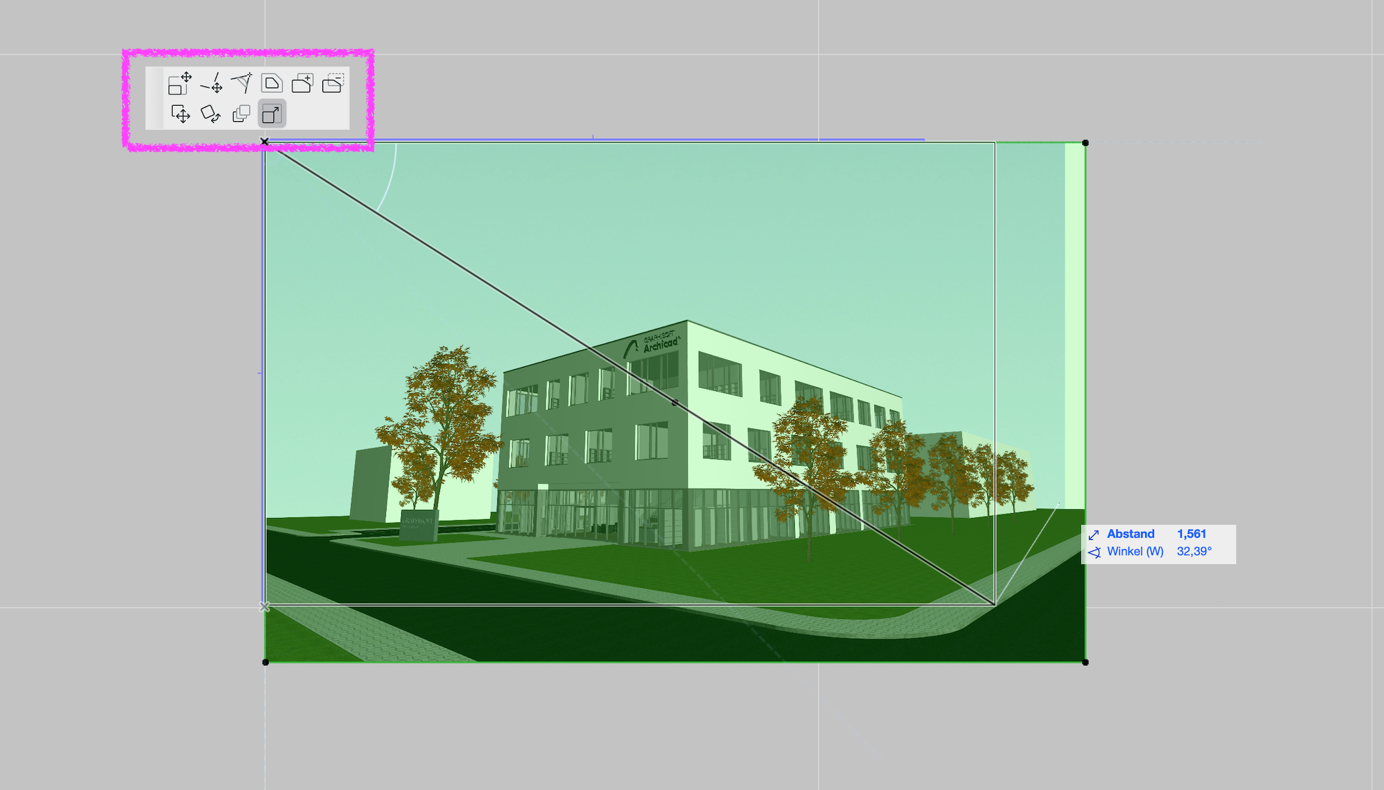

- Kamera im Grundriss platzieren
- 3D-Fenster aufrufen
- Perspektive/Axonometrie wie gewünscht einstellen
- Rechtsklick auf die Kamera in der Projektmappe

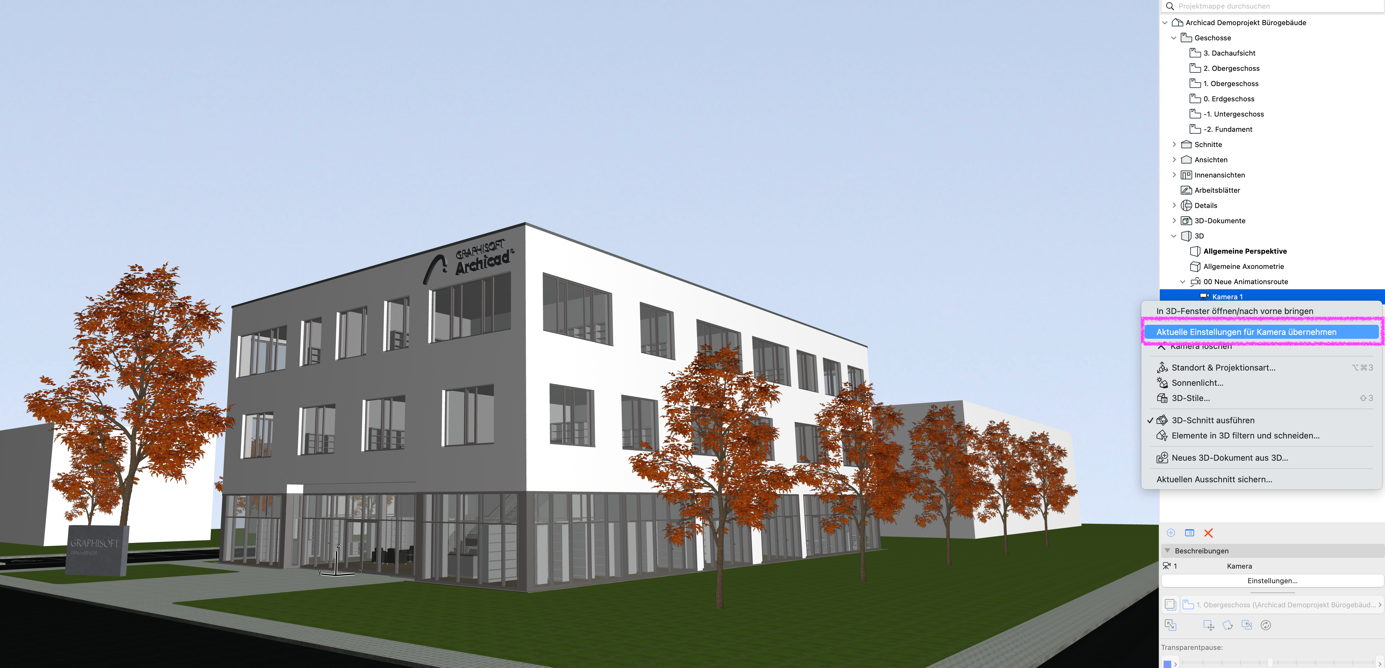

- Befehl Aktuelle Einstellungen für Kamera übernehmen ausführen
2. Ausschnitt erstellen
Ausschnittmappe > Aktuellen Ausschnitt sichern…
- Kamera in der Projektmappe öffnen bzw. aktivieren (nicht die Allgemeine Perspektive!)
- In der Ausschnitt-Mappe auf das Icon Aktuellen Ausschnitt sichern… klicken

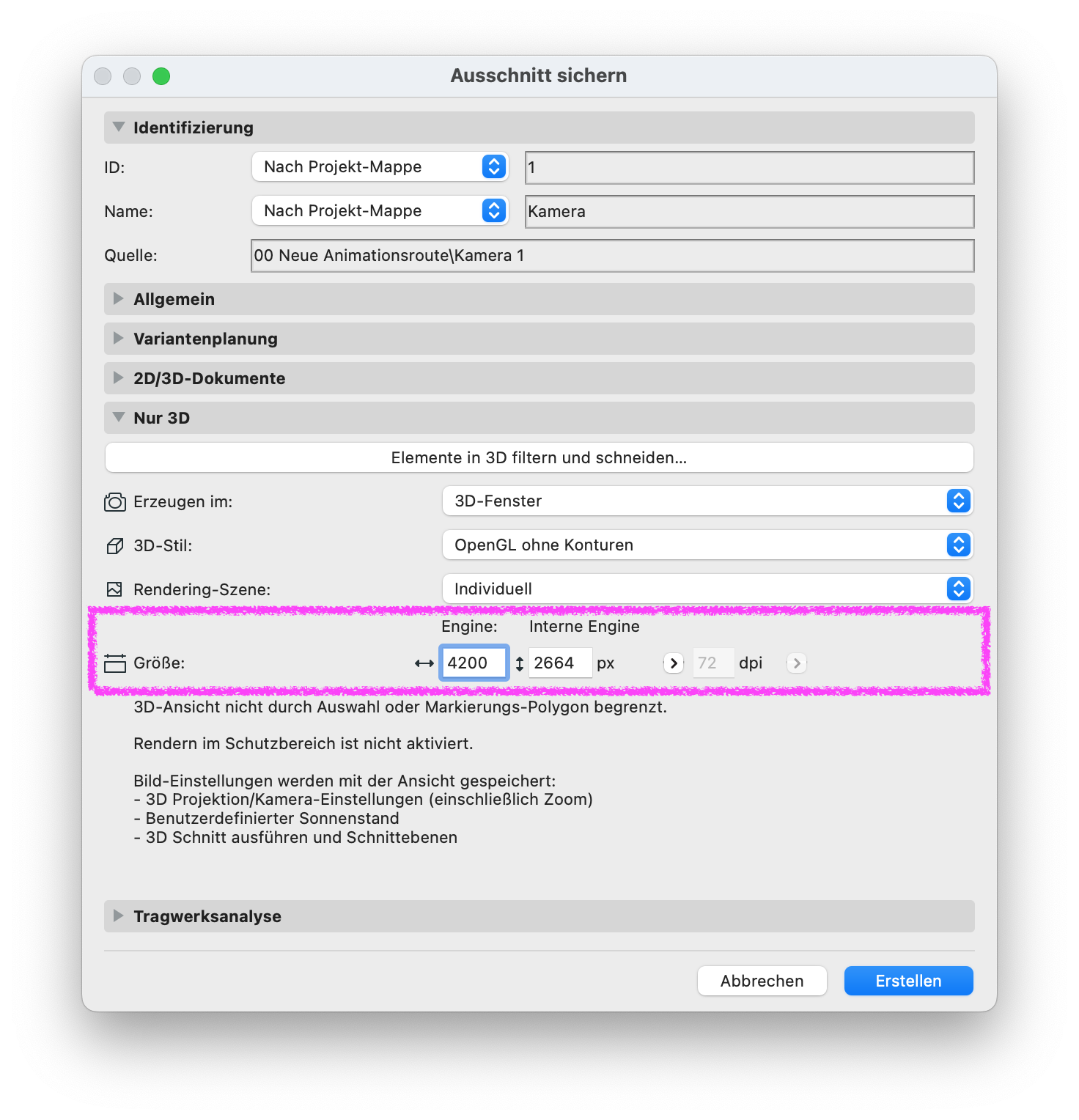

- Unter dem Reiter Nur 3D die gewünschte Größe/Abmessung einstellen, z.B. 4200 x 2664 px.
3. Ausschnitt auf dem Layout platzieren

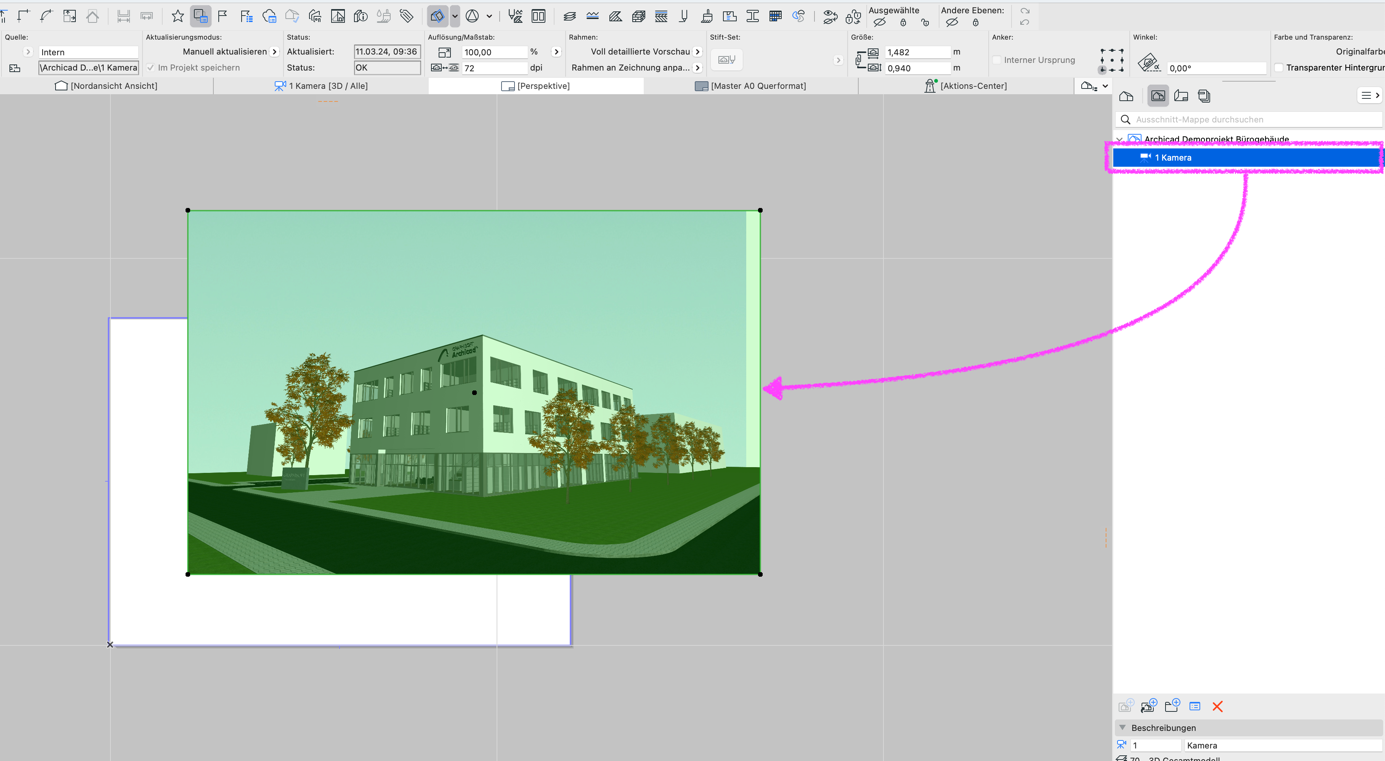

- Per Drag&Drop den Ausschnitt auf das Layout platzieren
- Größe der Zeichnung mit den Befehlen aus der Pet-Palette anpassen
4. Ausgabe in hoher Auflösung

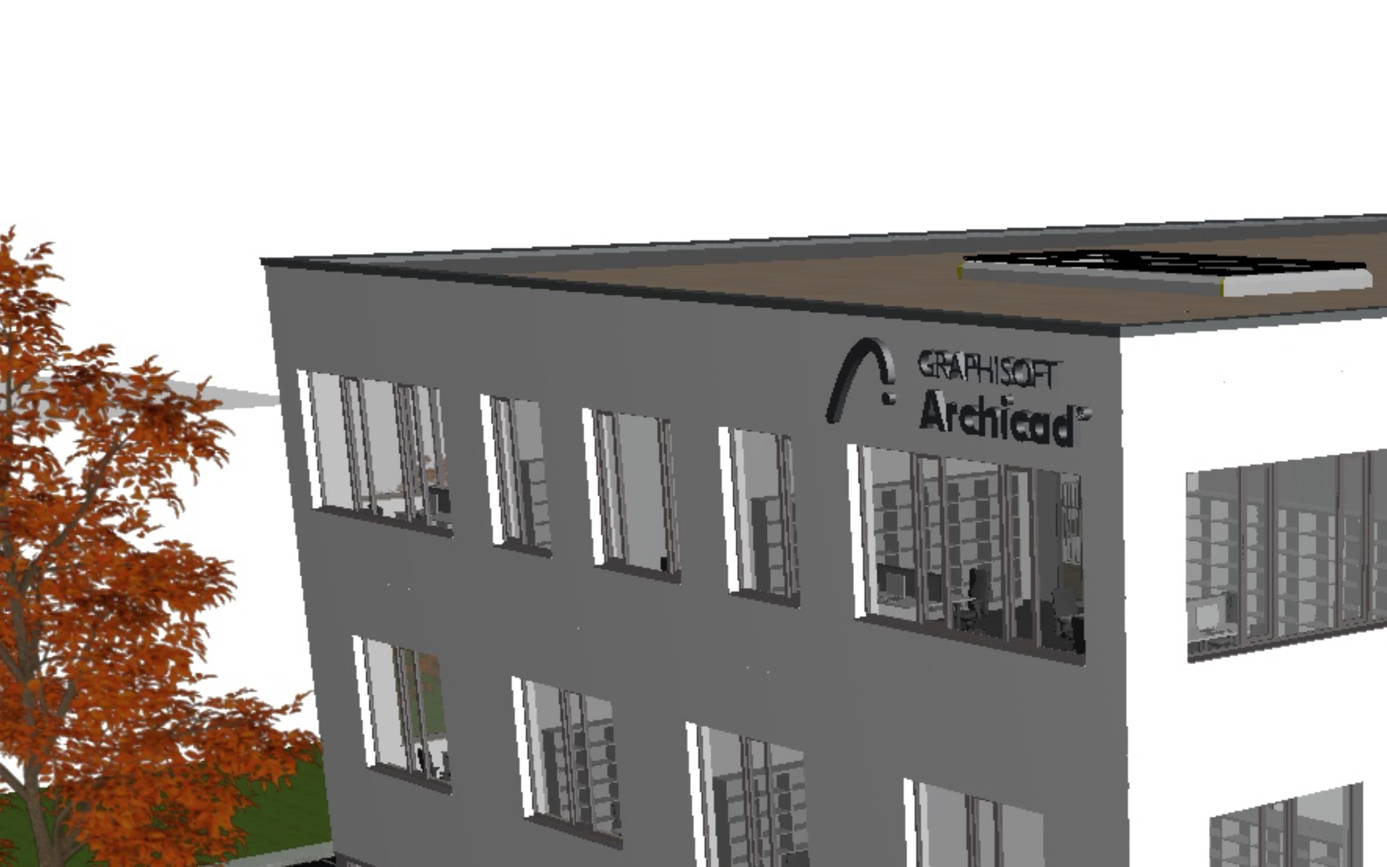

- Die Zeichnung auf dem Layout so platzieren, dass das Bild das komplette Blatt bzw. das hinterlegte Masterlayout ausfüllt.
- Das Layout im PDF-Format abspeichern.
- Die PDF-Datei mit der PDF-Vorschau oder in einem entsprechenden Programm, z.B. dem Acrobat Reader, öffnen.

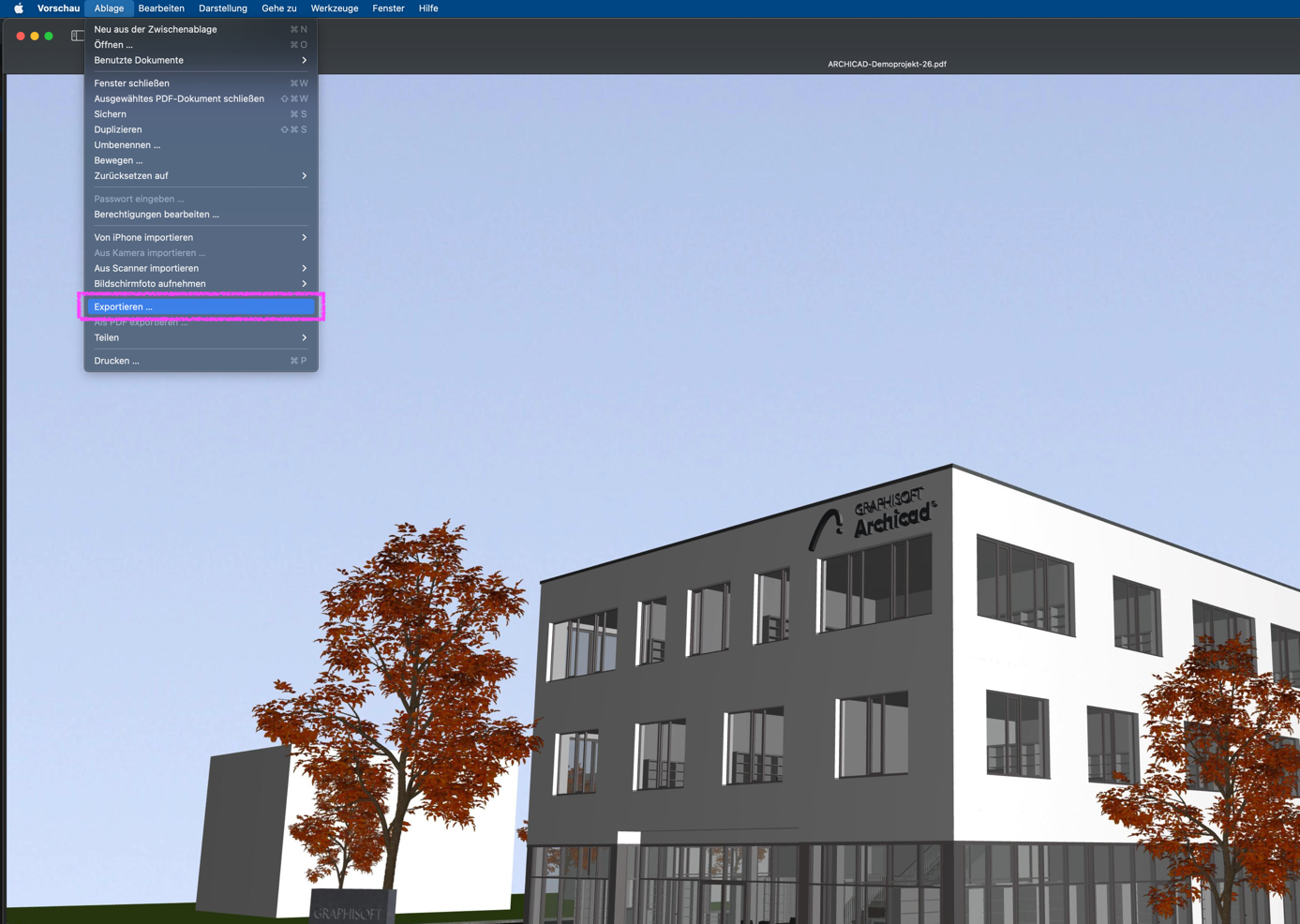

- Die Datei von diesem Ort bzw. Programm heraus im gewünschten Bildformat, z.B. JPG oder PNG, abspeichern.
Gut zu wissen: Wird das Bild direkt aus Archicad heraus abgespeichert, so wird die eingestellte Auflösung für die Bilddatei nicht berücksichtigt.
