Problemstellung

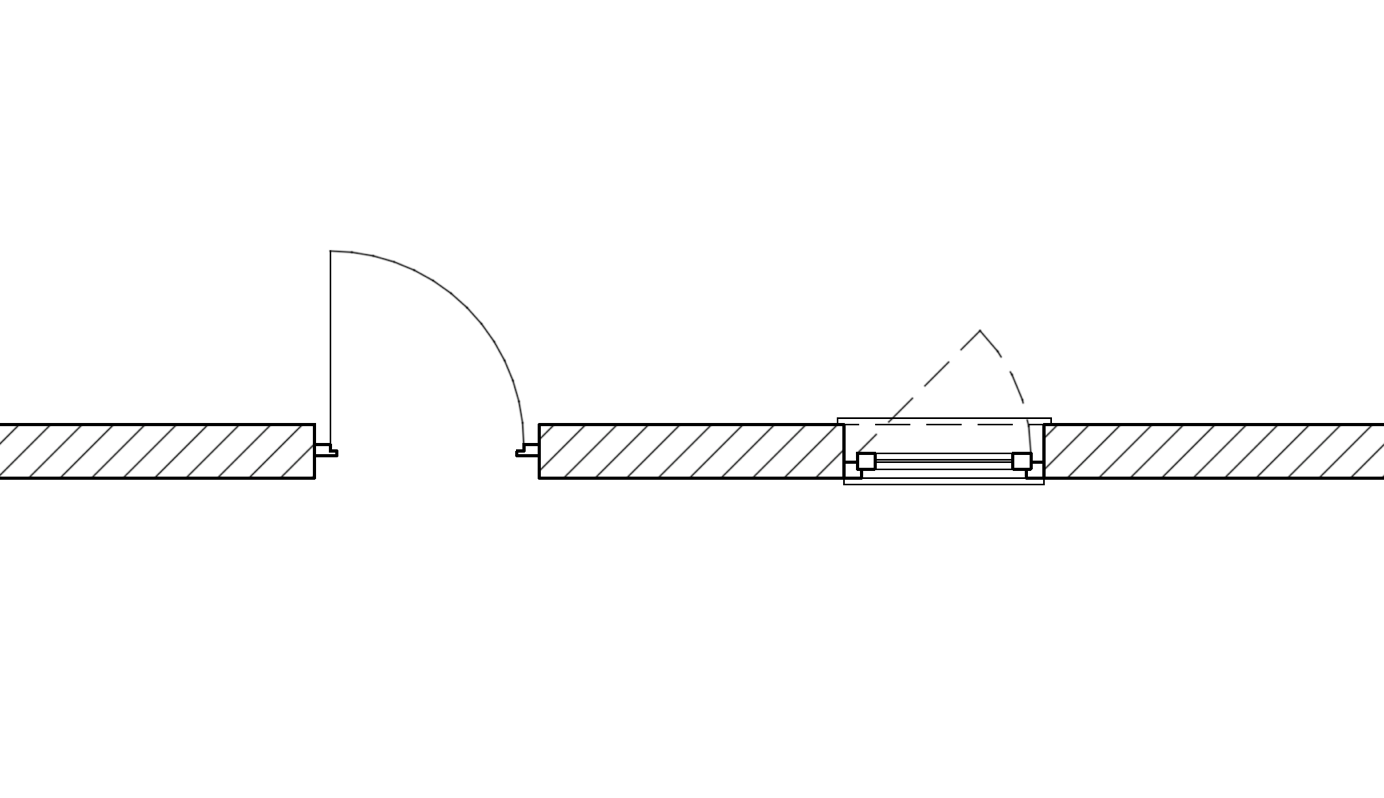

Die Öffnungslinien von Türen/Fenstern werden in den Projektsichten, wie z.B. Grundriss, Ansicht, Schnitt und/oder 3D, nicht dargestellt.
Troubleshooting

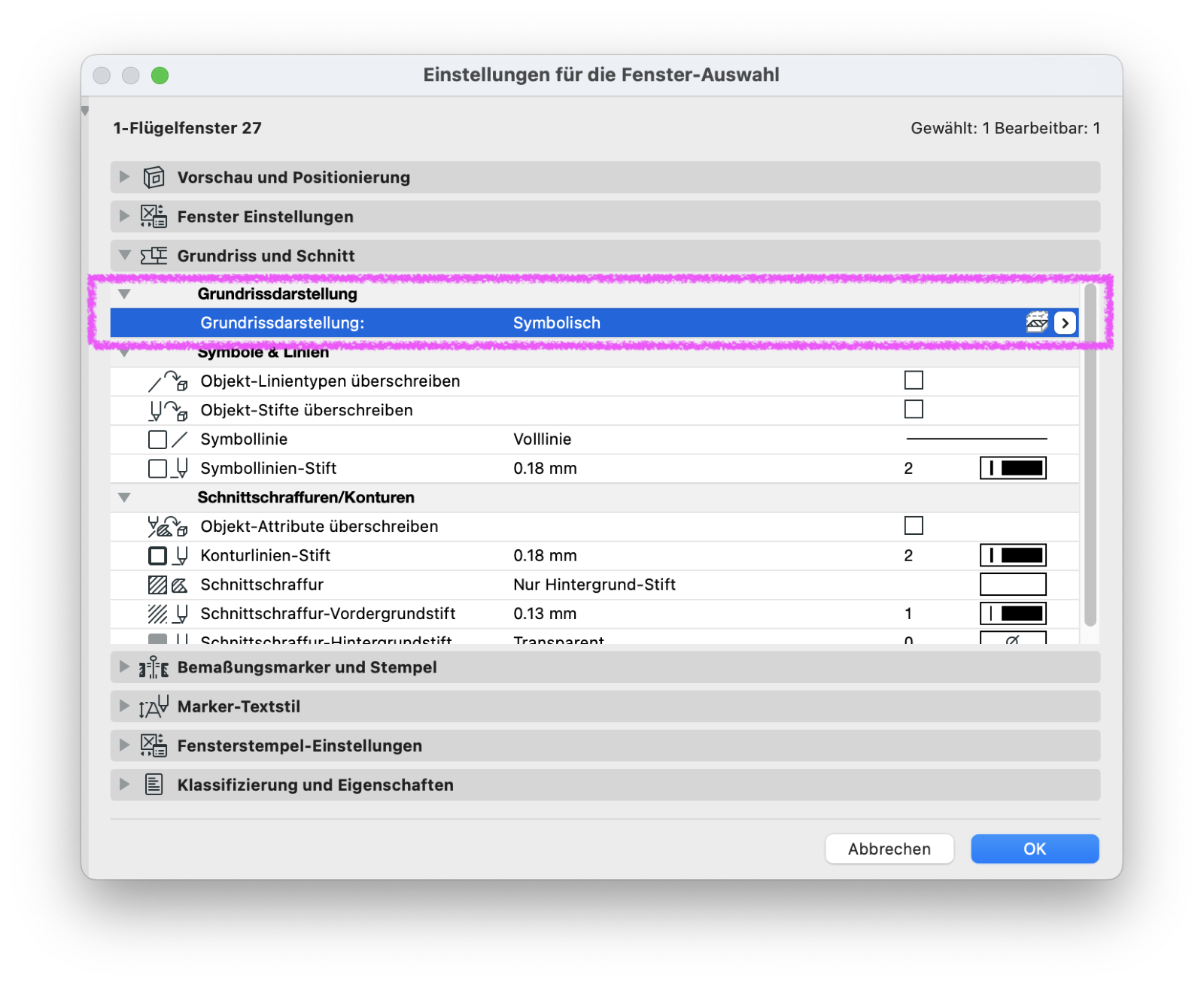

1. Grundrissdarstellung prüfen

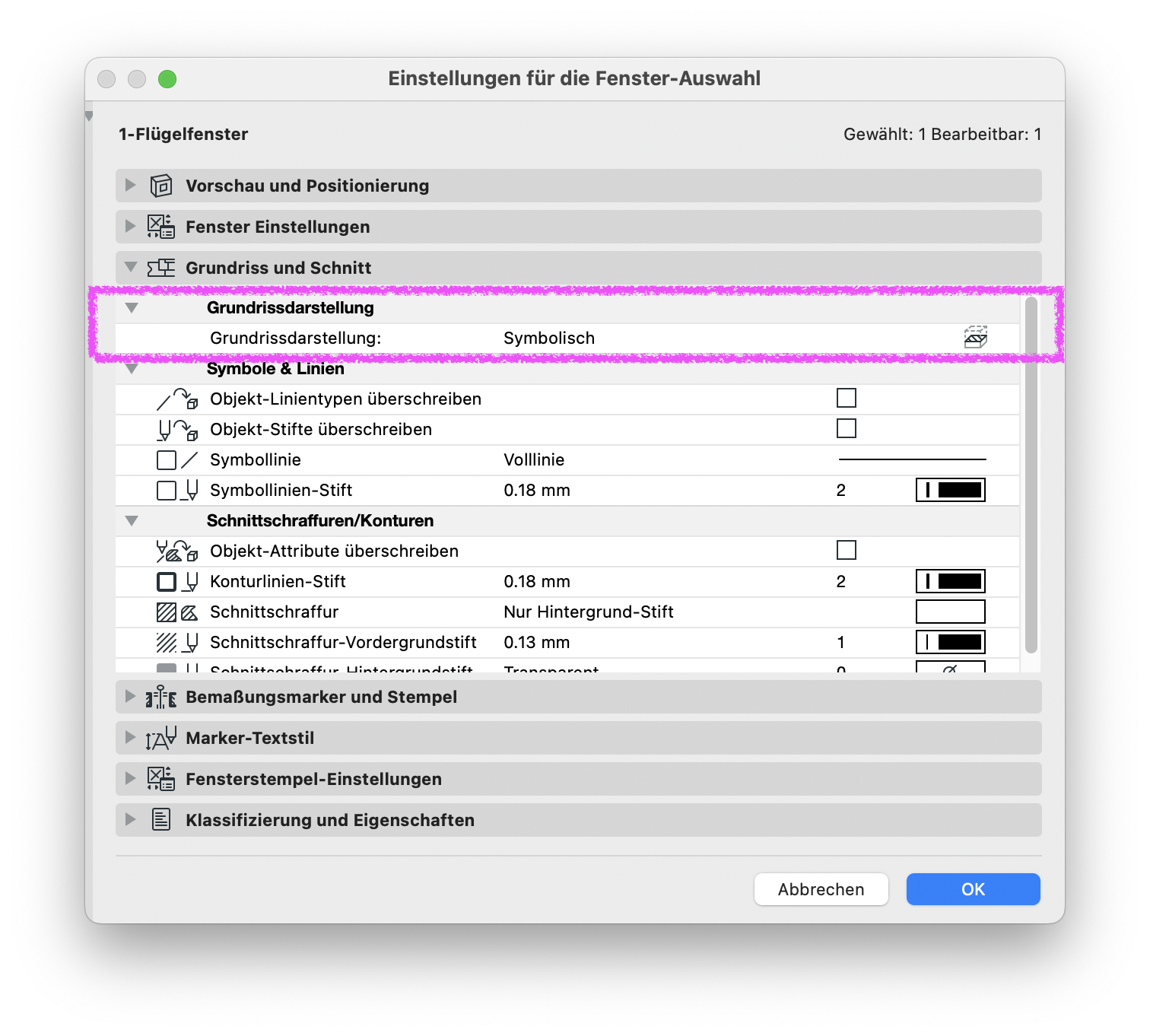

Einstellungen für die Tür-/Fenster-Auswahl > Grundriss und Schnitt > Grundrissdarstellung
Die Grundrissdarstellung muss auf Symbolisch eingestellt sein.
Hinweis:
Sofern in diesem Dialogfenster unter Symbole & Linien die Funktionen Objekt-Linientypen überschreiben und Objekt-Stifte überschreiben aktiviert sind, ist darauf zu achten, dass eine geeignete Symbollinie sowie Symbollinien-Stift (kein Weiß) vergeben ist.

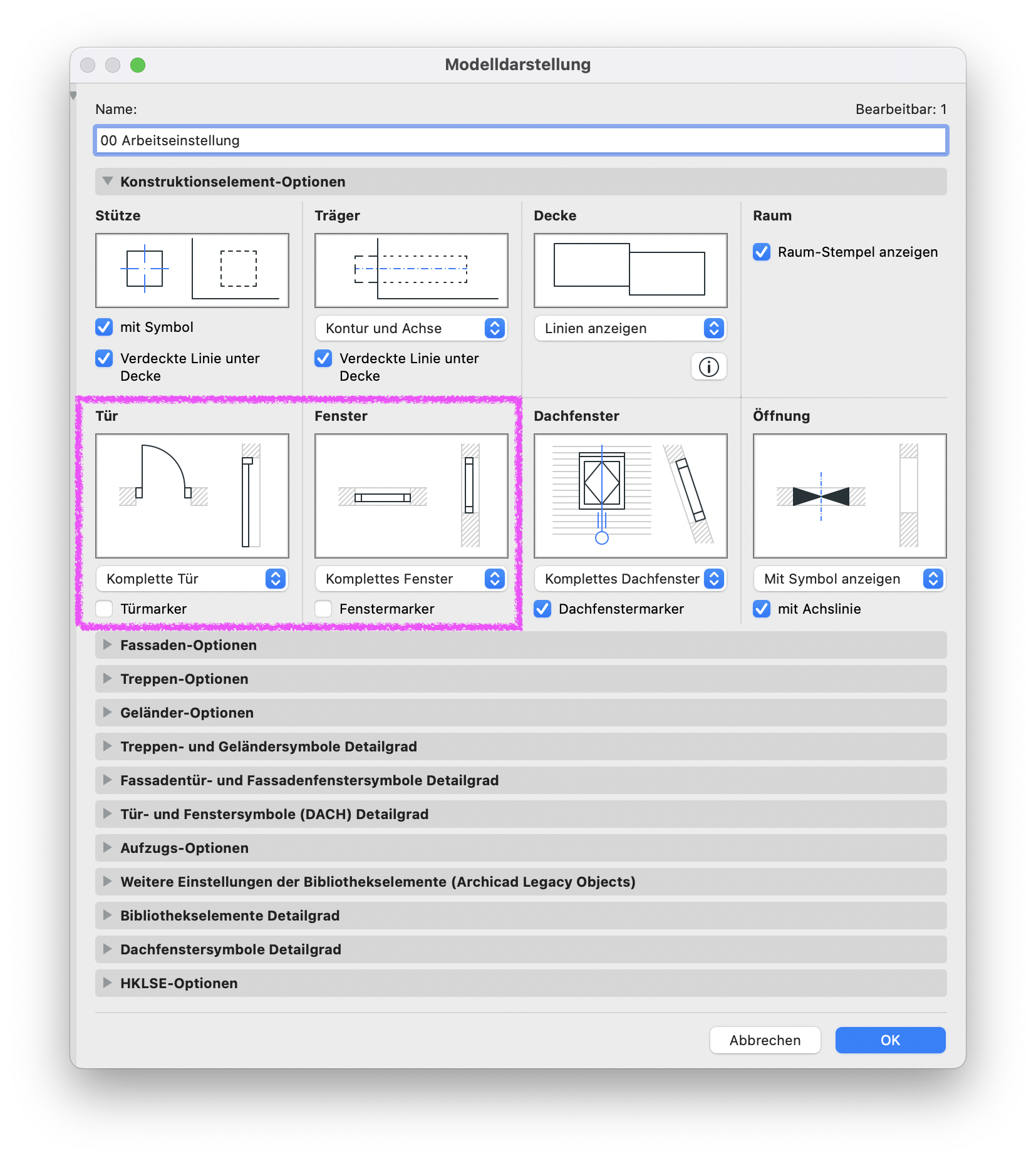

2. Modelldarstellung prüfen

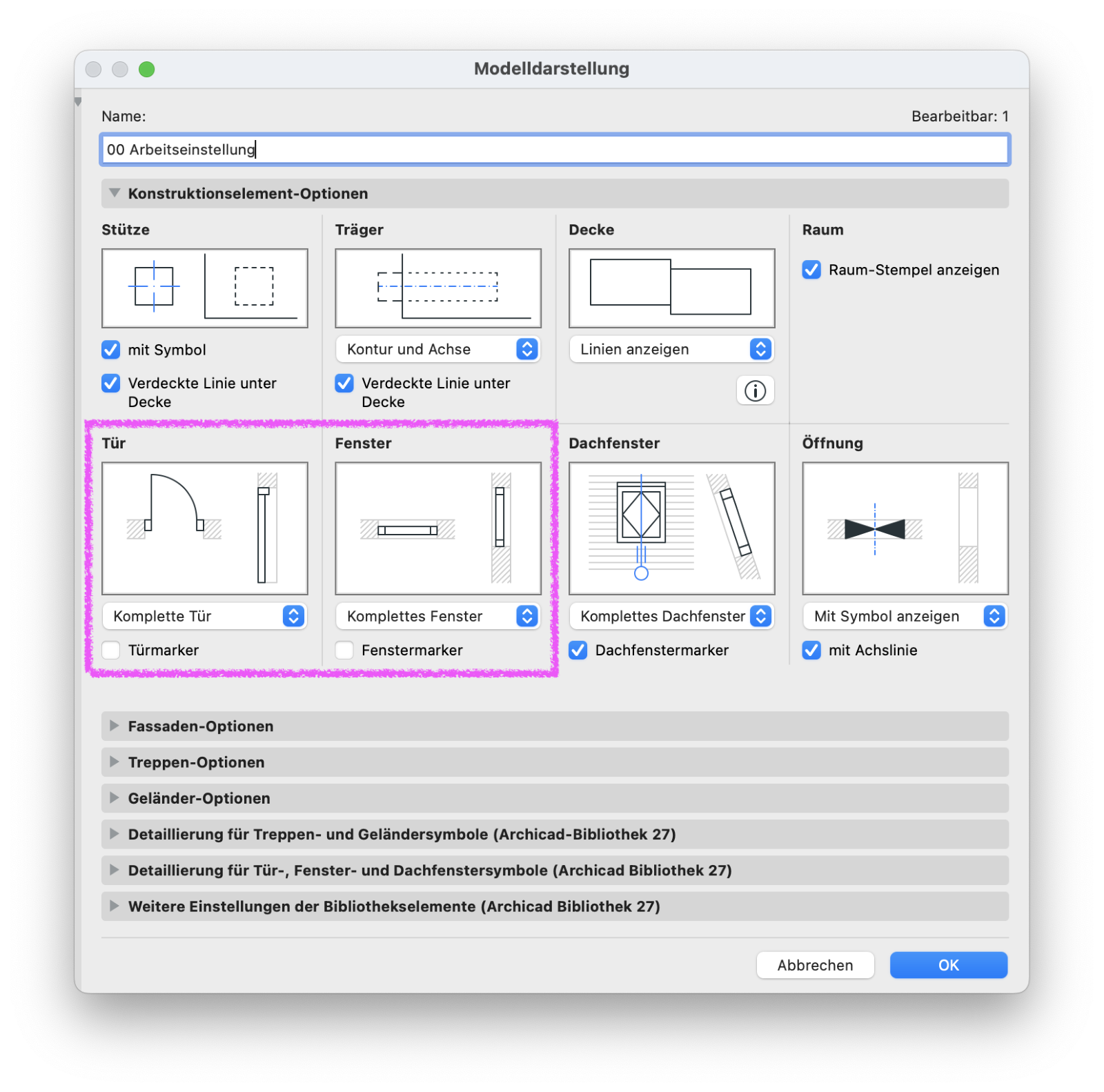

Dokumentation > Modelldarstellung > Modelldarstellung-Name > Konstruktionselement-Optionen
Komplette Tür bzw. Komplettes Fenster muss für Tür bzw. Fenster aktiviert sein.
ab Archicad 29:

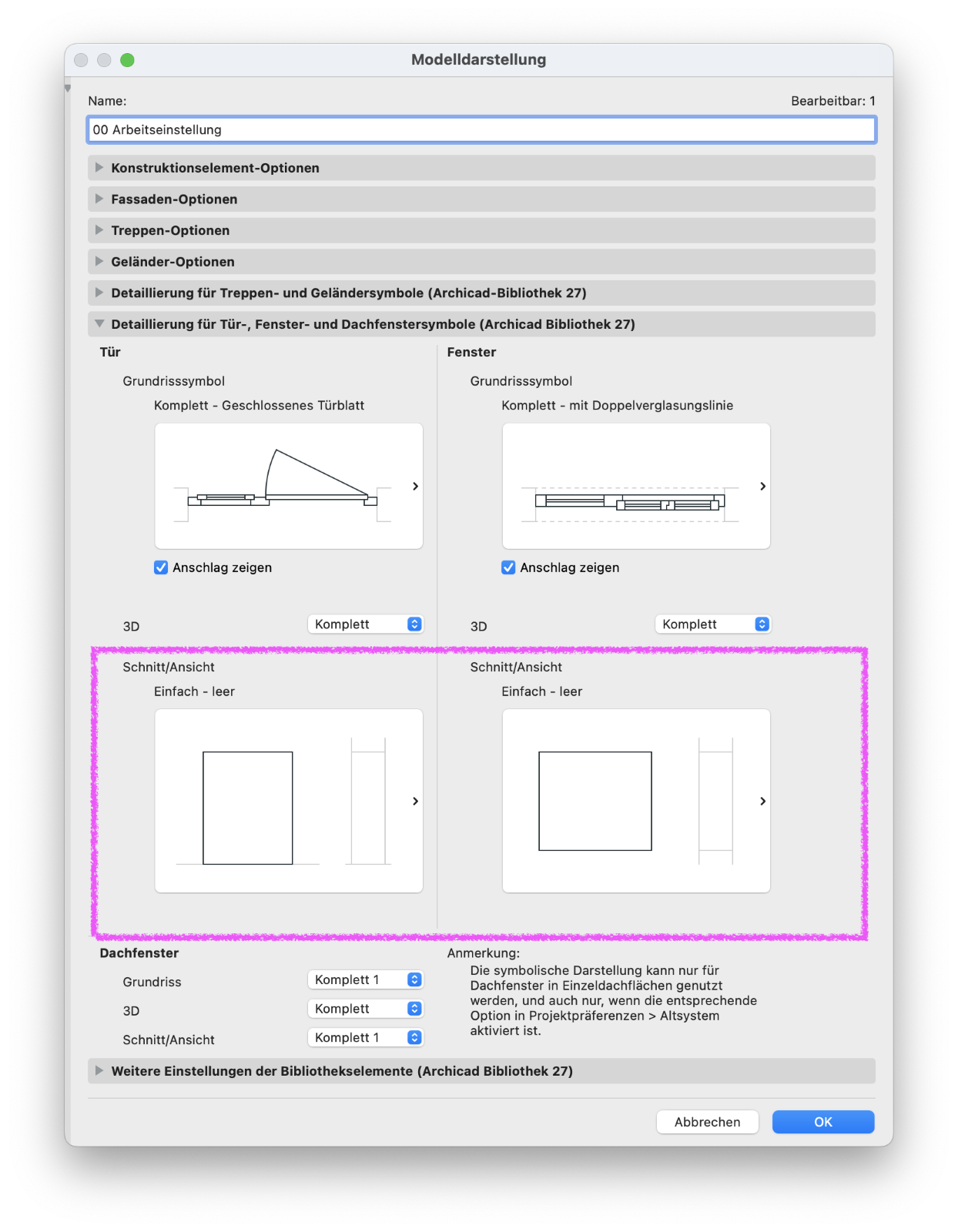

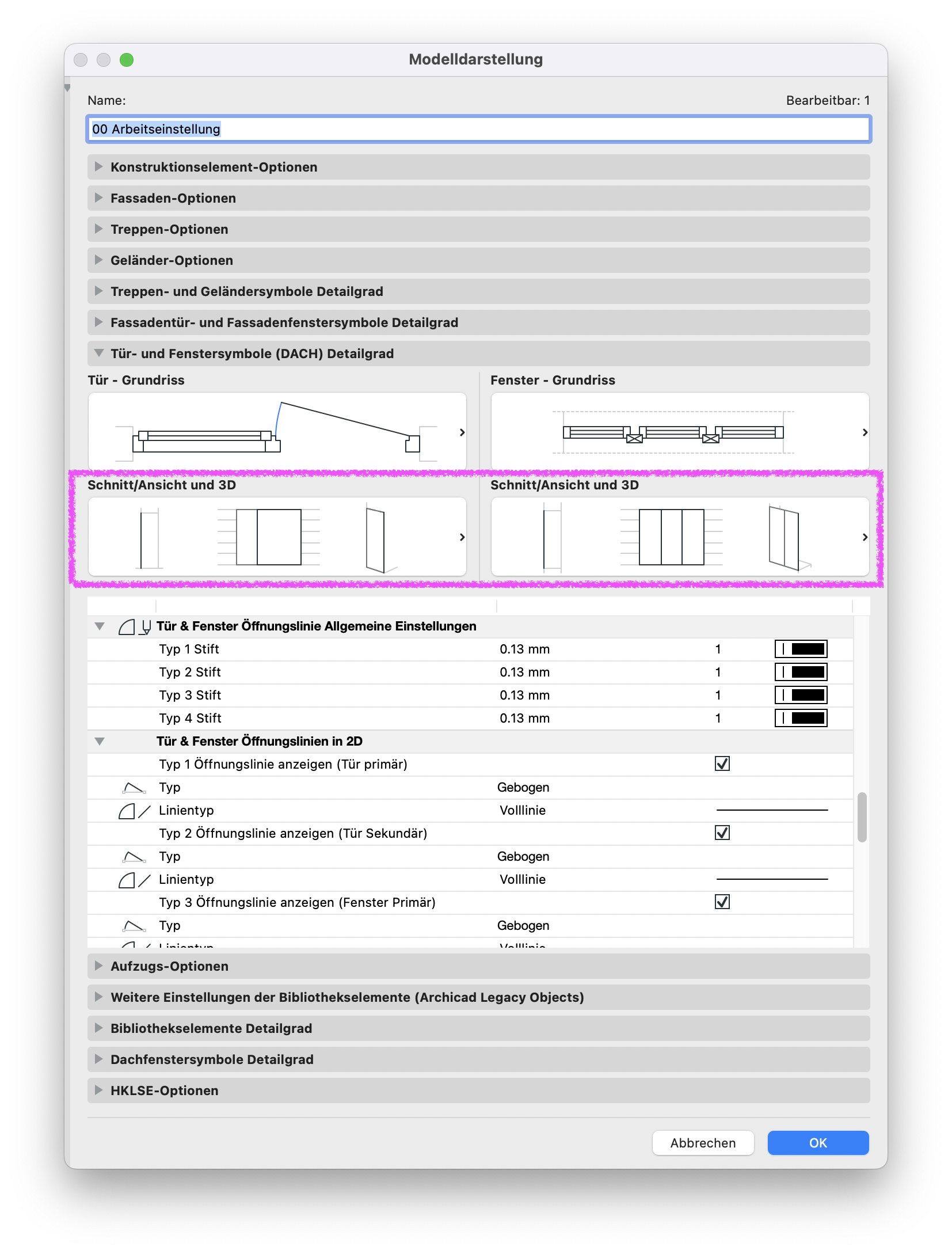

Dokumentation > Modelldarstellung > Modelldarstellung-Name > Tür- und Fenstersymbole (DACH) Detailgrad
Für Türen und Fenster muss unter Schnitt/Ansicht und 3D ein Detaillierungsgrad definiert sein, nur nicht der Detaillierungsgrad Einfach – leer.

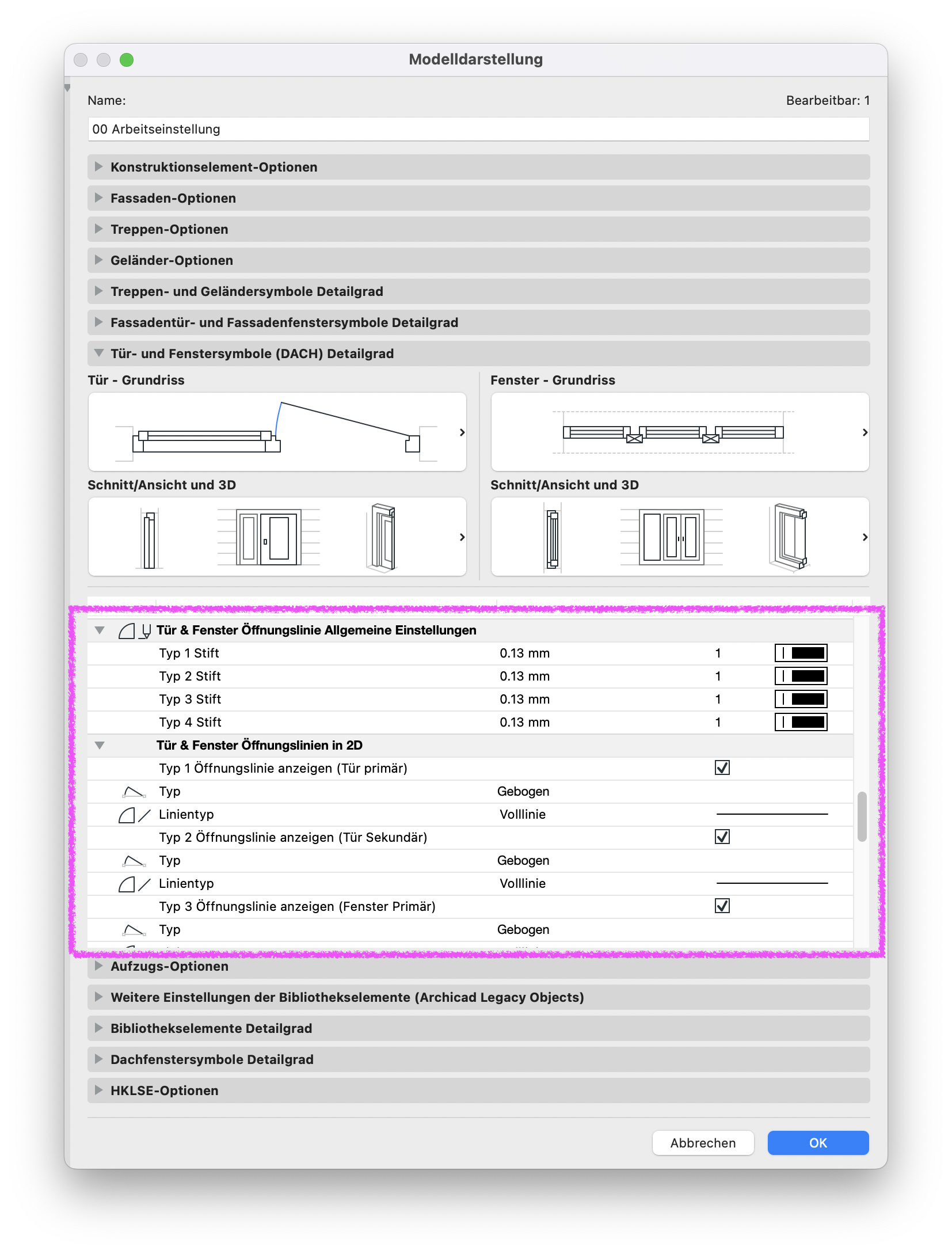

Dokumentation > Modelldarstellung > Modelldarstellung-Name > Tür- und Fenstersymbole (DACH) Detailgrad
- In der Rubrik Tür & Fenster Öffnungslinie Allgemeine Einstellungen müssen Stifte bzw. Stiftnummern für die Typen 1 bis 4 festgelegt sein.
- In der Rubrik Tür & Fenster Öffnungslinien in 2D müssen entspr. Einstellungen definiert sein: Haken aktiv bei z.B. Typ 1 Öffnungslinie anzeigen (Tür primär)? Welcher Typ ist eingestellt? Welcher Linientyp ist vergeben?
- In der Rubrik Tür & Fenster Öffnungslinien (Schnitt/Ansicht & 3D) müssen entspr. Einstellungen definiert sein: Haken aktiv bei z.B. Typ 1 anzeigen (Tür primär)? Welcher Linientyp Öffnungsseite ist eingestellt? Welcher Linientyp gegenüberliegende Seite ist eingestellt?

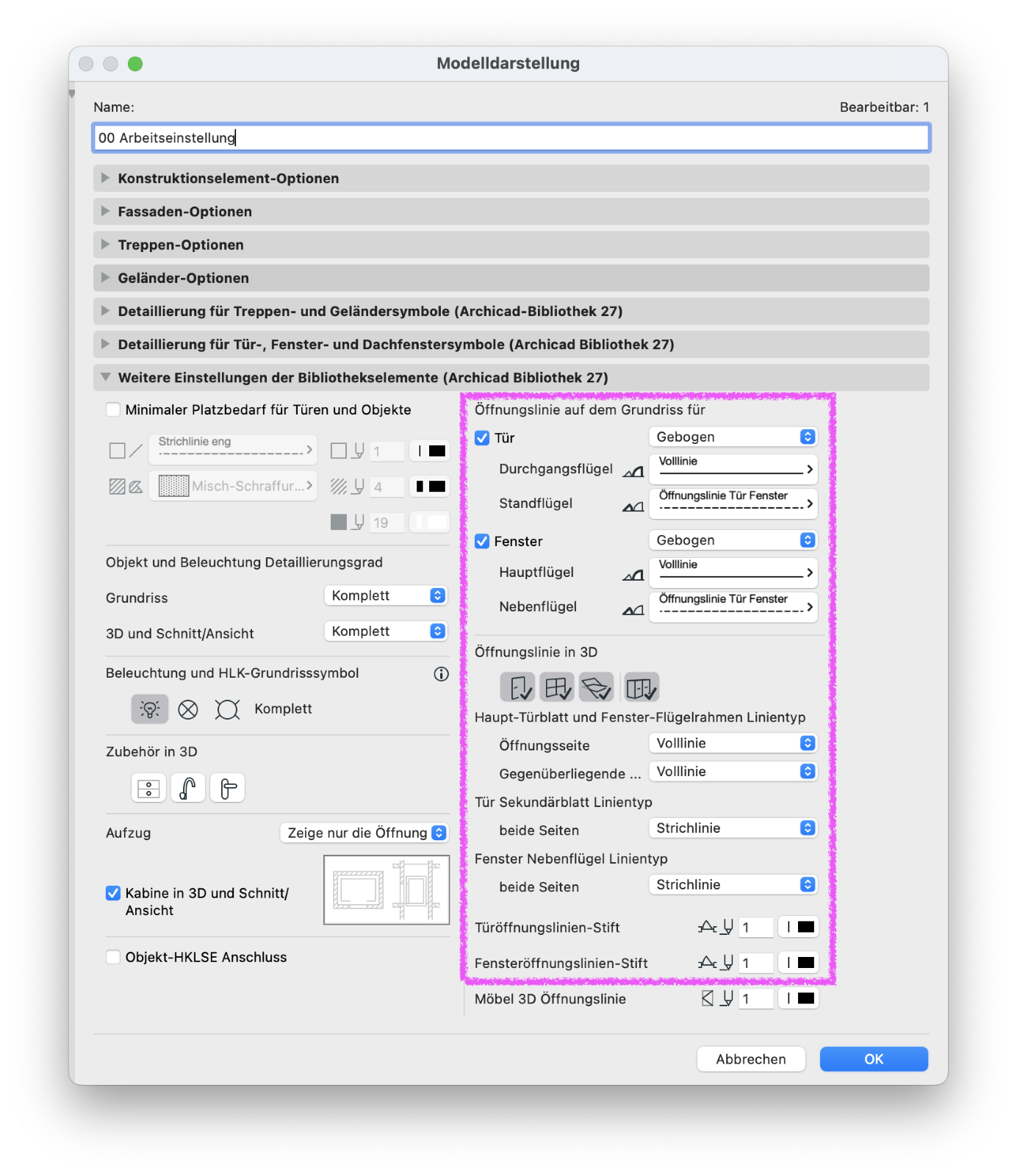

bis Archicad 28:

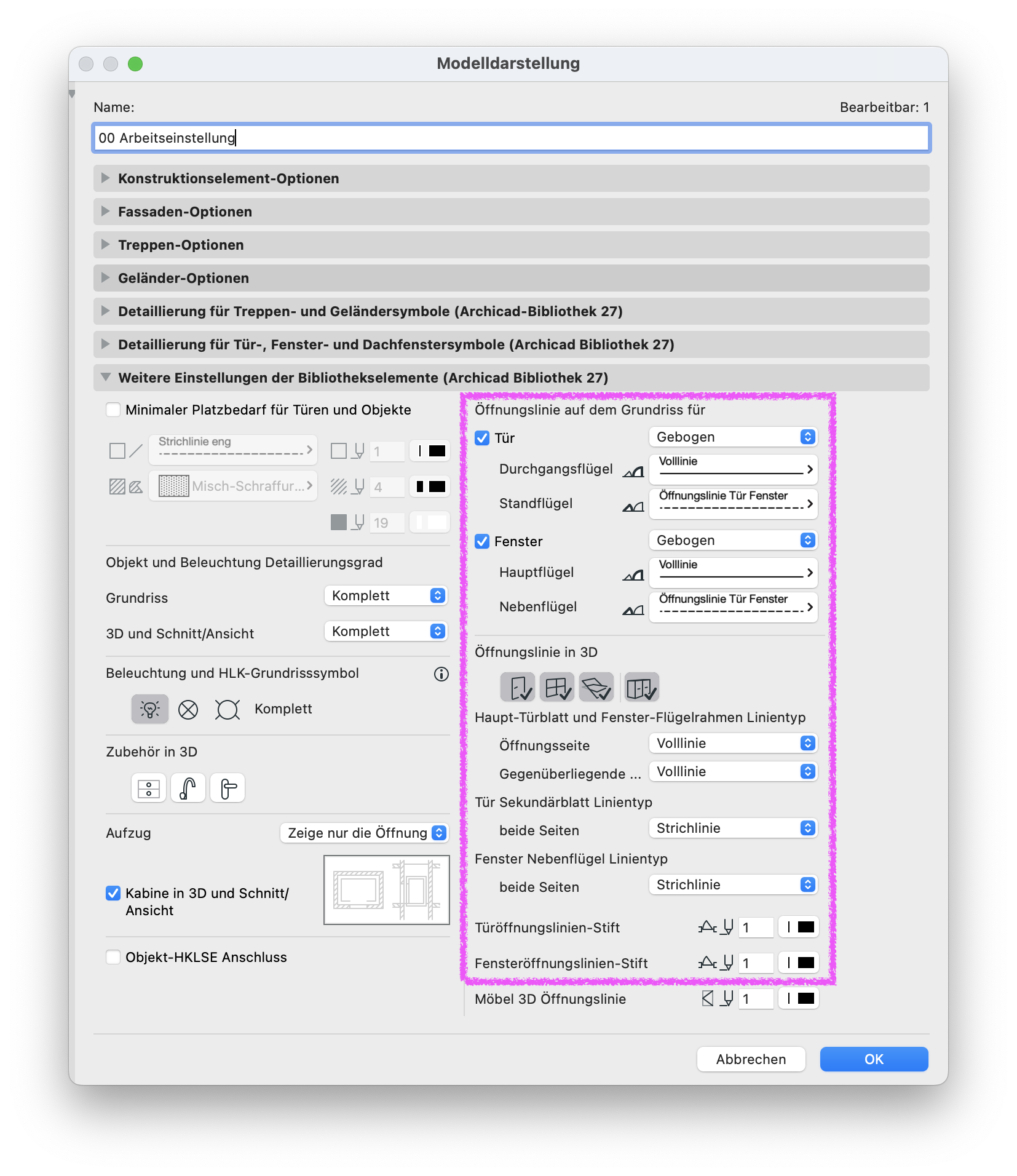

Dokumentation > Modelldarstellung > Modelldarstellung-Name > Weitere Einstellungen der Bibliothekselemente
Sind Öffnungslinien auf dem Grundriss für Türen und/oder Fenster aktiviert? Falls ja, welche Linientypen sind ausgewählt? Sind die Öffnungslinien in 3D aktiviert? Falls ja, welche Linientypen und Öffnungslinienstifte sind eingestellt?
Hinweis:
Alle hier aufgelisteten und getätigten Einstellungen in der Modelldarstellung, bis auf die Einstellungen in der Rubrik Konstruktionselement-Optionen, greifen nur, sofern in den Einstellungen für die Tür-/Fenster-Auswahl an den entsprechenden Stellen die Funktion Modelldarstellung überschreiben deaktiviert ist.
Weitere Informationen: Modelldarstellung

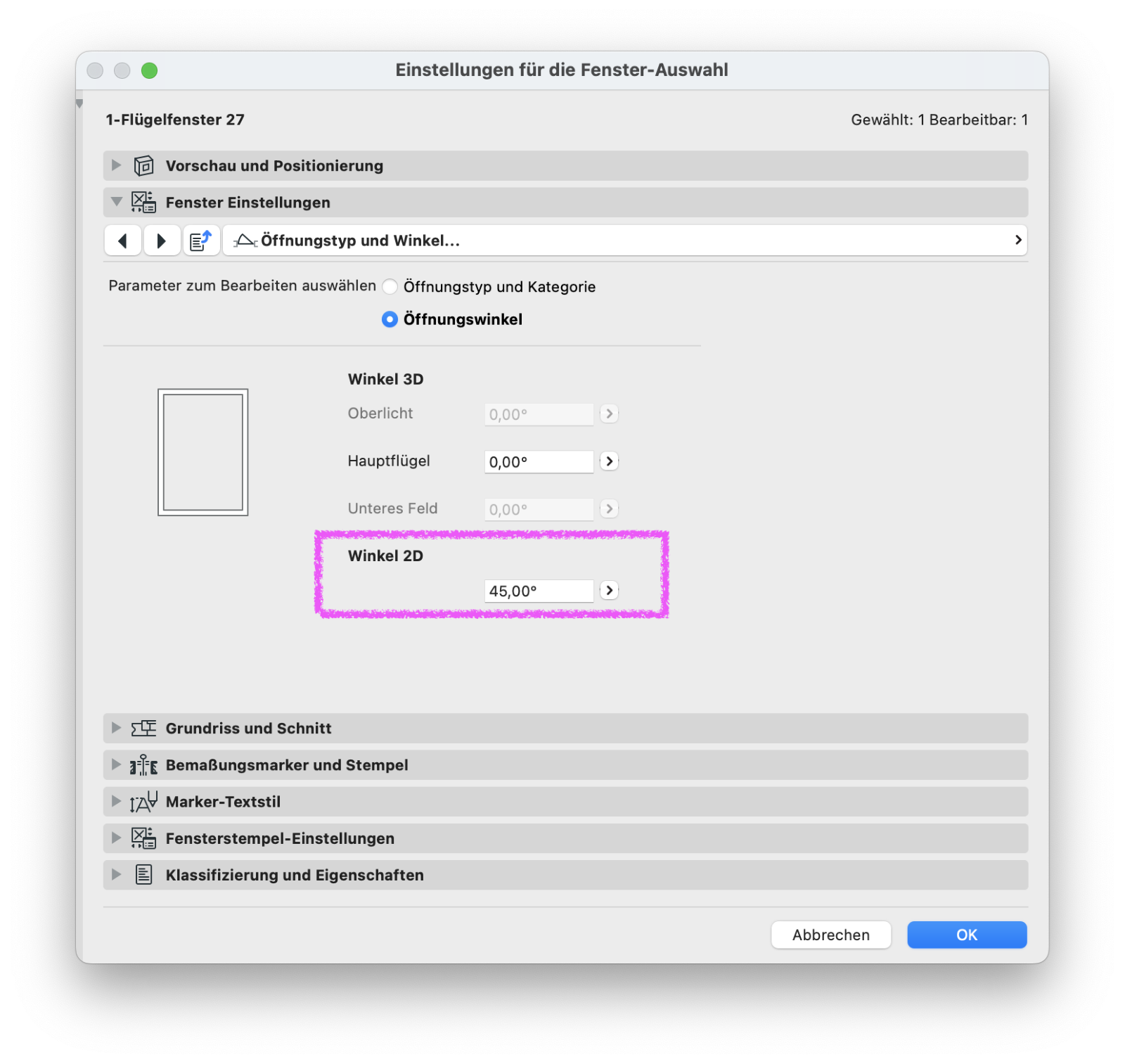

3. Öffnungstyp und Öffnungswinkel für Fenster prüfen

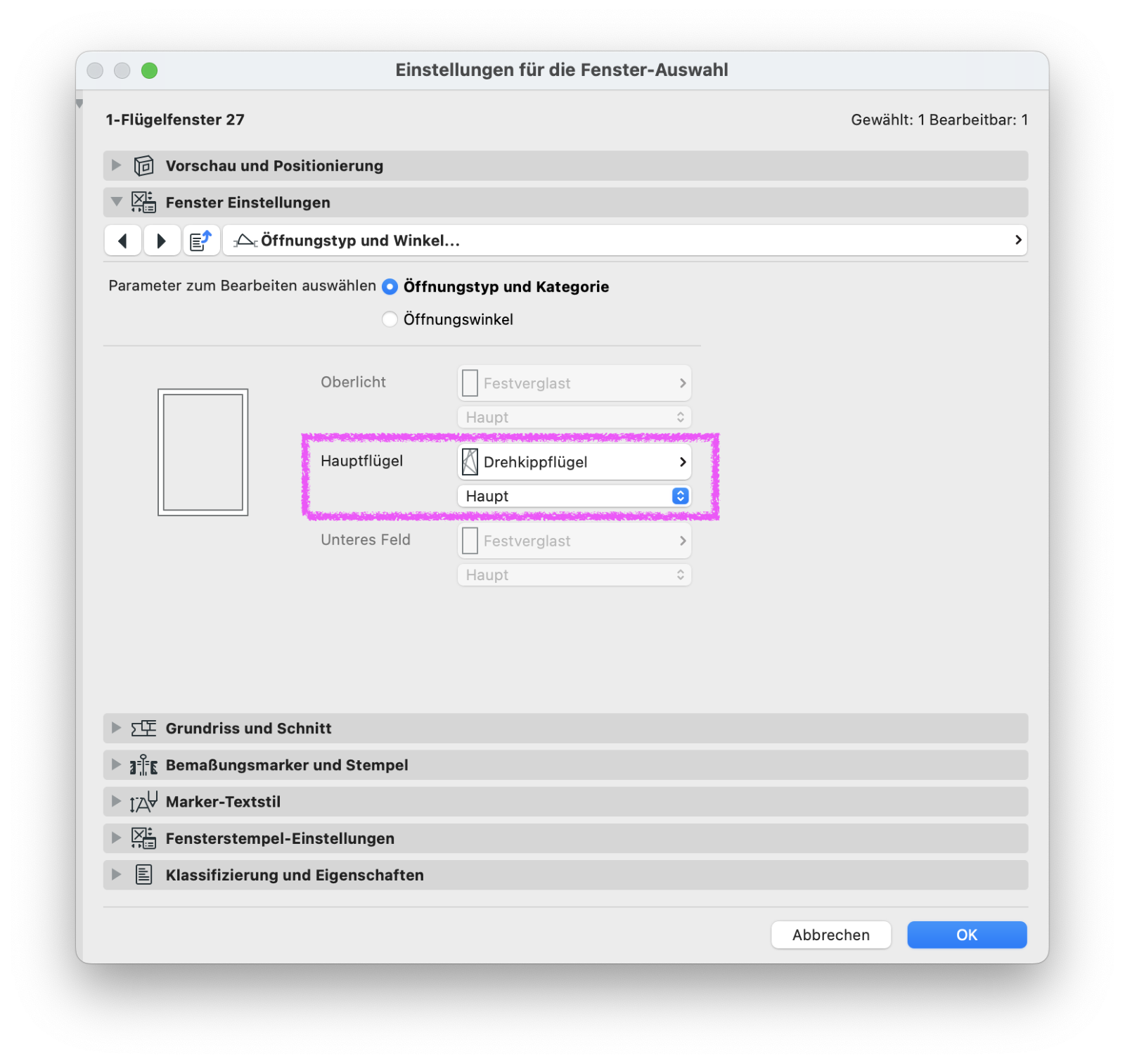

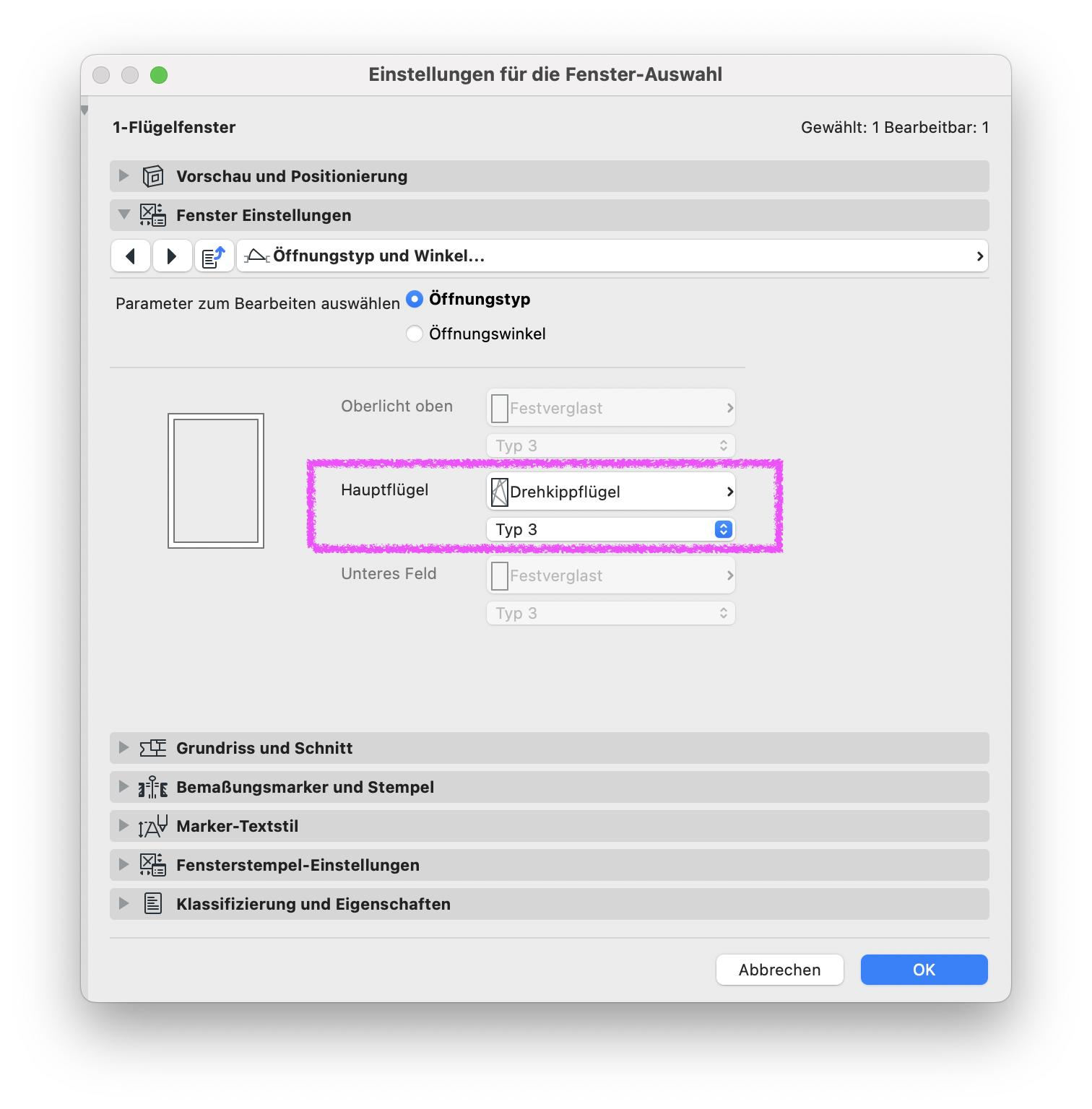

Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Öffnungstyp und Winkel…
Welcher Öffnungstyp ist unter Öffnungstyp bei Hauptflügel eingestellt?
Hinweis:
Für den Öffnungstyp Festverglast können keine Öffnungslinien dargestellt werden.

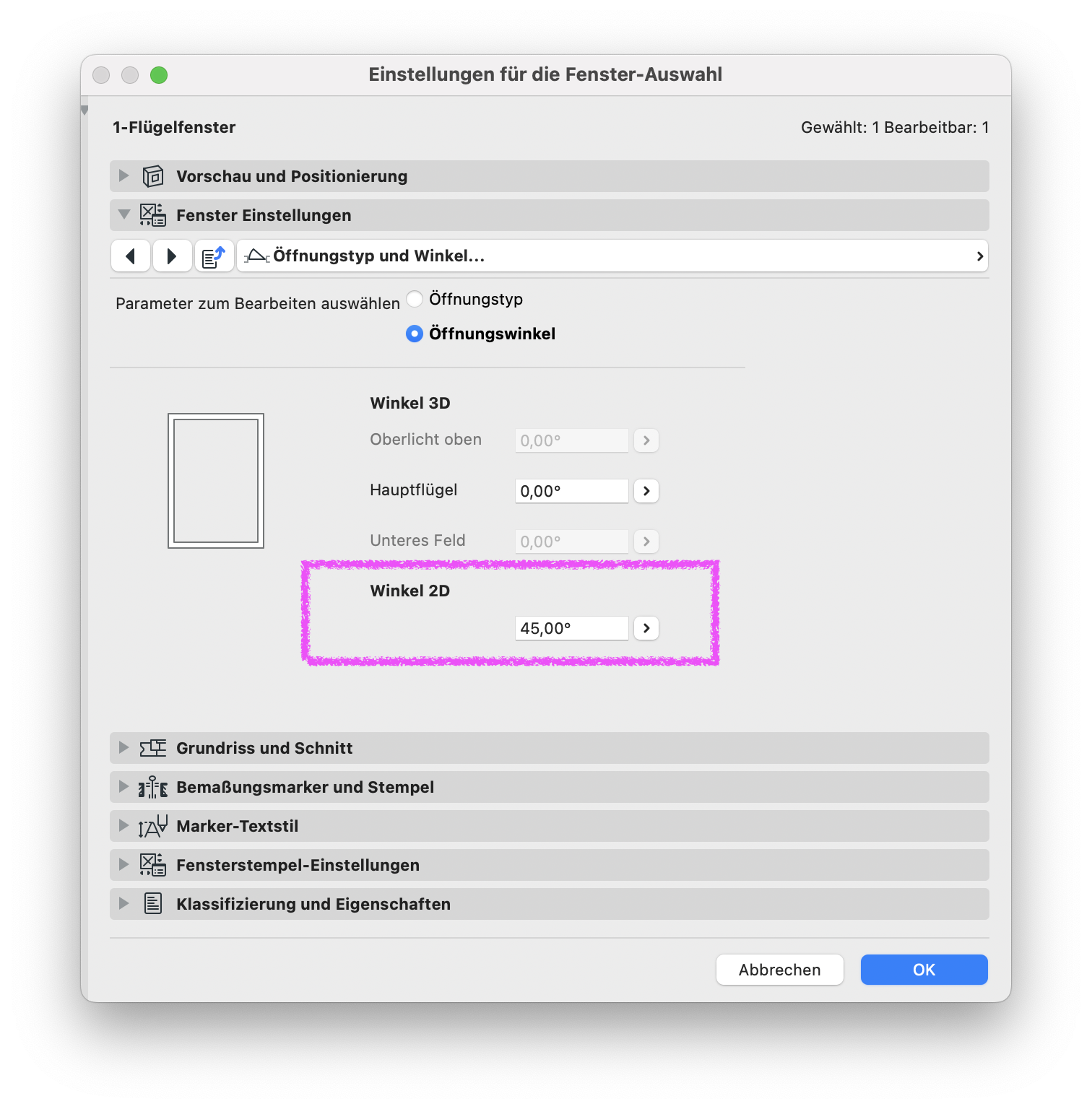

Unter Öffnungswinkel muss bei Winkel 2D entsprechend ein Wert, z.B. 45,00°, eingestellt sein:

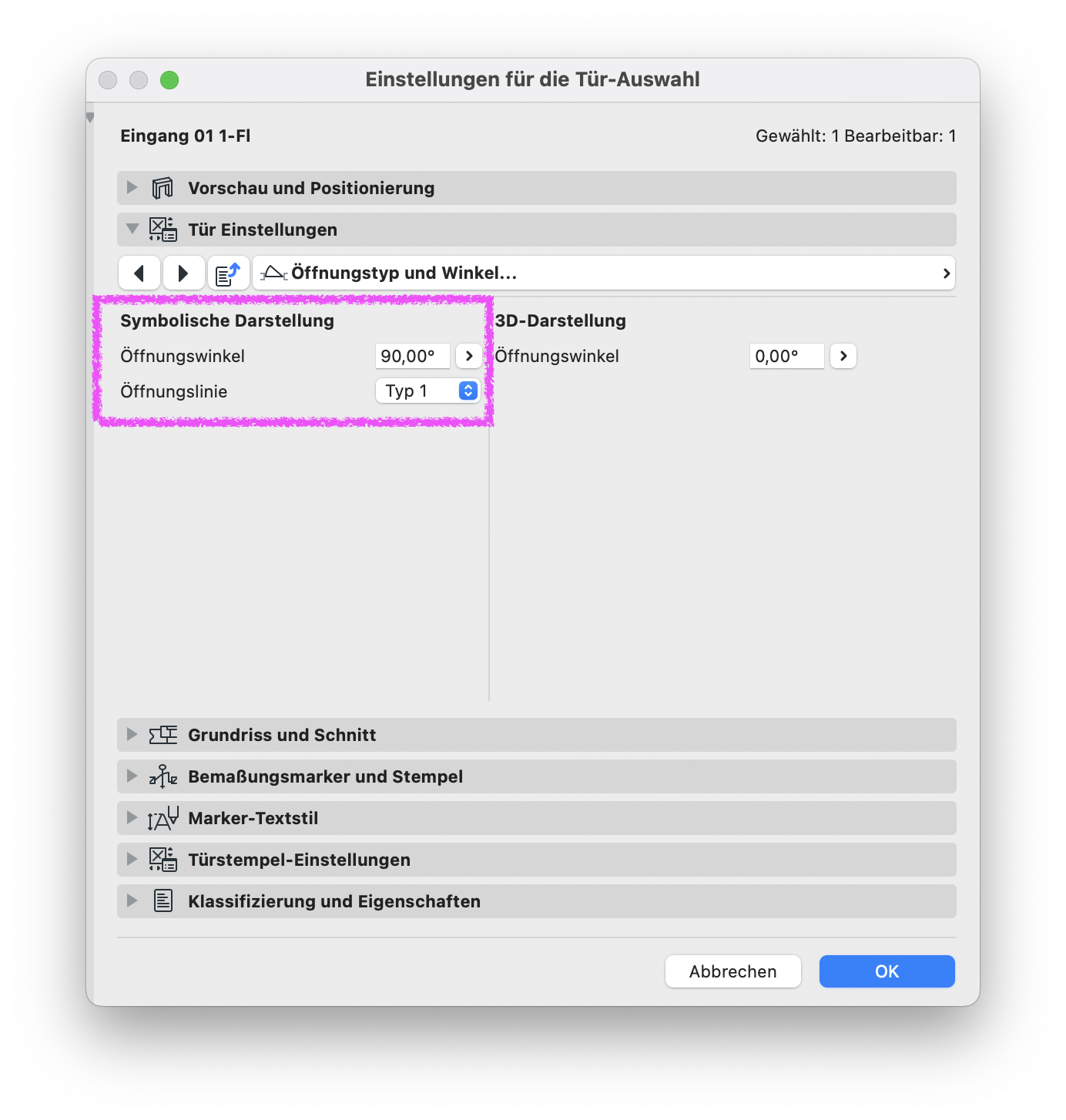

4. Öffnungswinkel und Öffnungslinie für Türen prüfen (ab Archicad 29)
Einstellungen für die Tür-Auswahl > Tür Einstellungen > Öffnungstyp und Winkel…
Welcher Öffnungswinkel und welche Öffnungslinie ist unter Symbolische Darstellung eingestellt?
5. Detailllierungsgrad prüfen

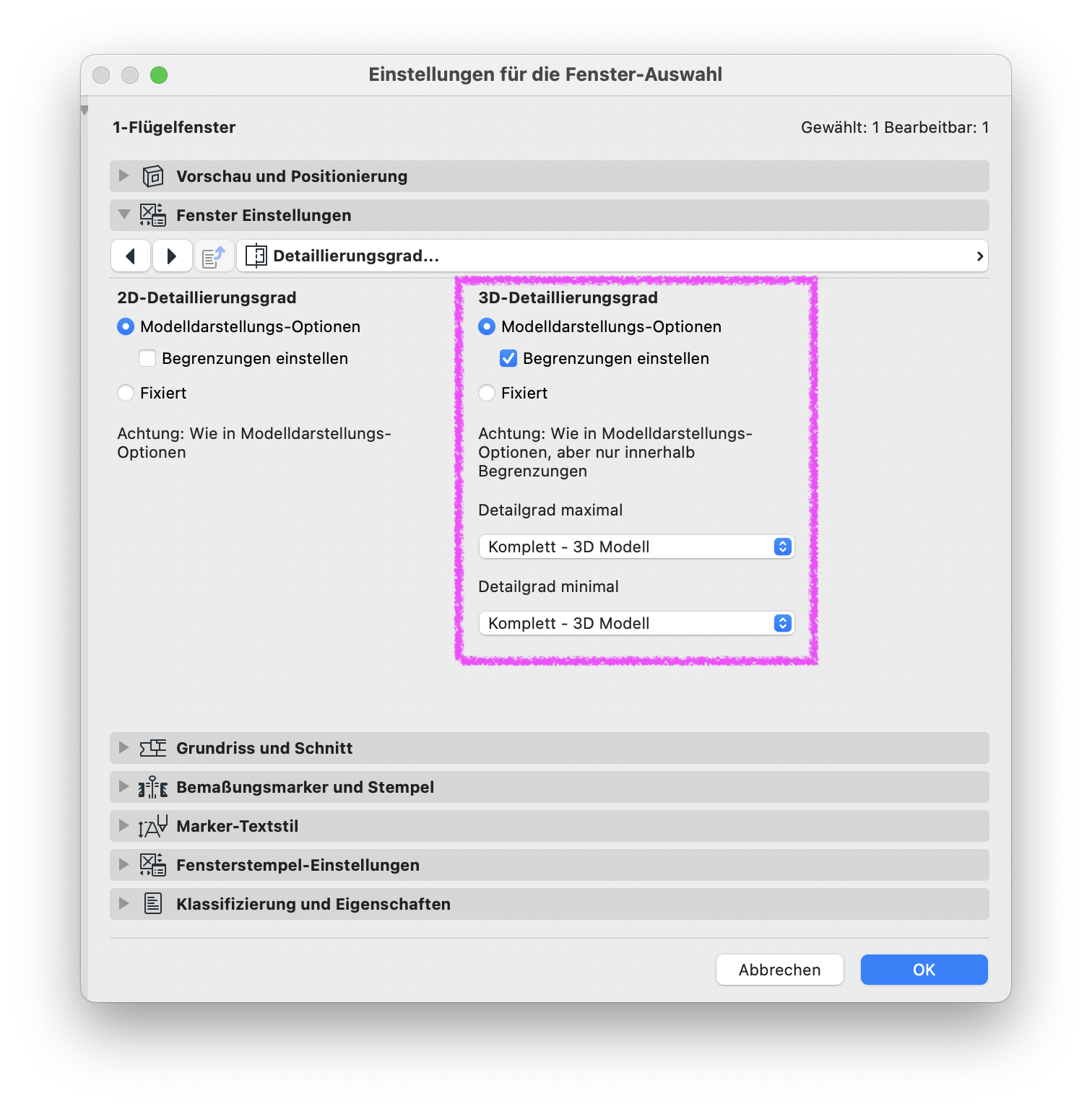

ab Archicad 29:
Einstellungen für die Tür-/Fenster-Auswahl > Tür-/Fenster Einstellungen > Detaillierungsgrad...
Unter 3D-Detaillierungsgrad darf nirgends der Eintrag Einfach - Leer eingestellt sein.
bis Archicad 28:

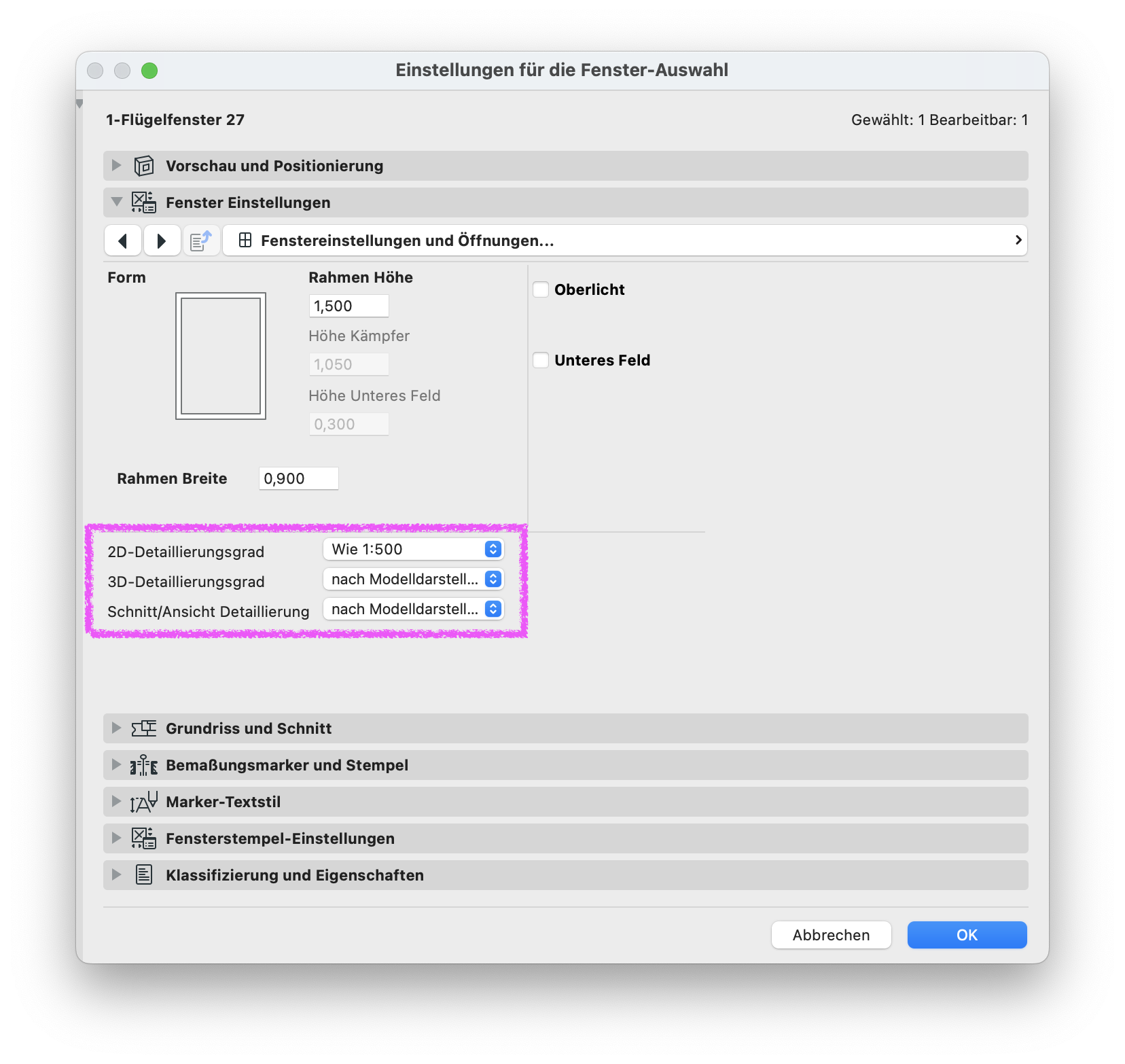

Für Fenster:
Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Fenstereinstellungen und Öffnungen…
Welcher Detaillierungsgrad ist unter 2D-Detaillierungsgrad, 3D-Detaillierungsgrad und Schnitt/Ansicht Detaillierung eingestellt? Zum Beispiel darf nicht 1:500 unter 2D-Detaillierungsgrad oder Schematisch unter 3D-Detaillierungsgrad eingestellt sein.

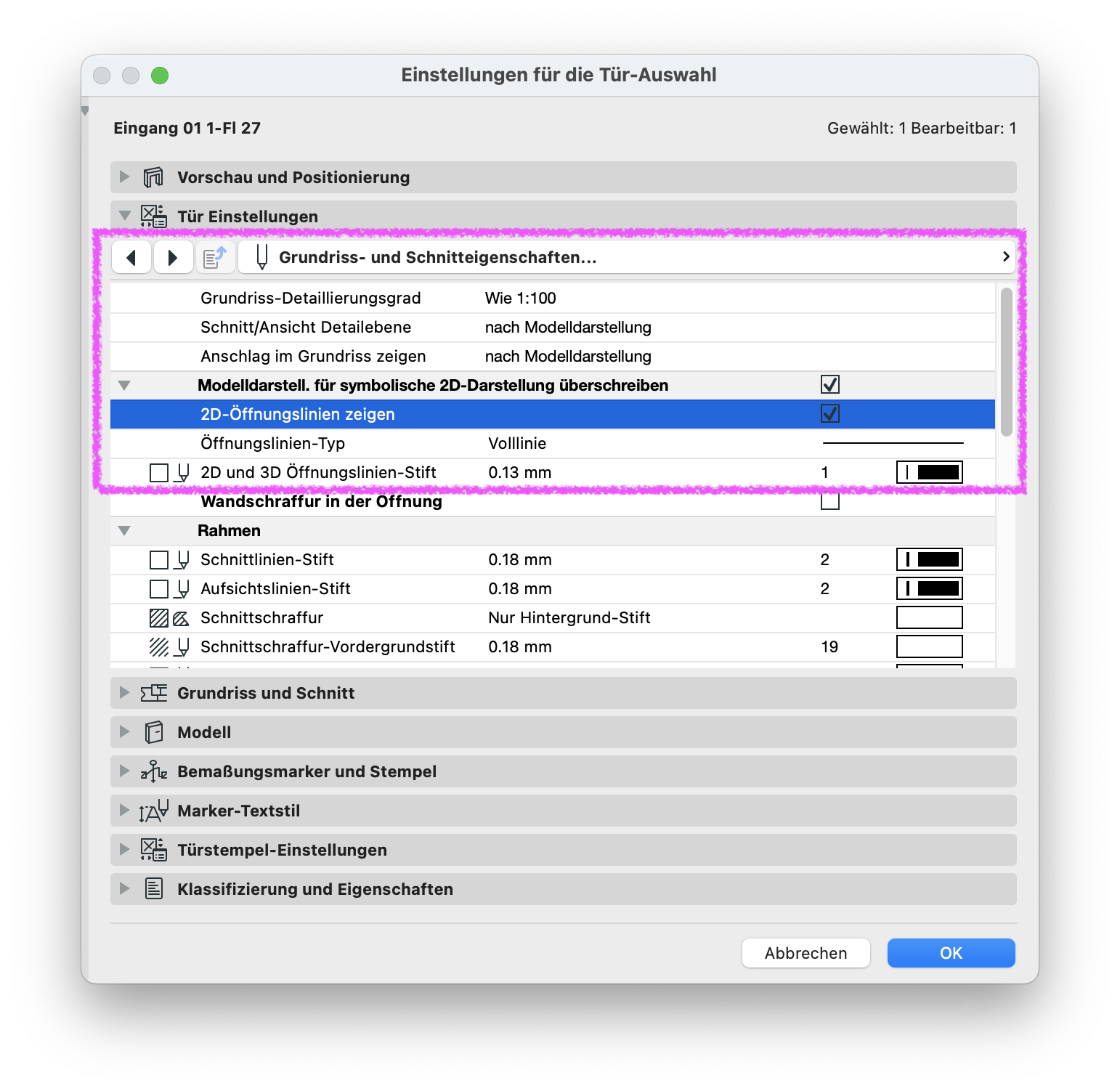

Für Türen:
Einstellungen für die Tür-Auswahl > Tür Einstellungen > Grundriss- und Schnitteigenschaften…
Welcher Detaillierungsgrad ist unter Grundriss-Detaillierungsgrad und Schnitt/Ansicht Detailebene eingestellt?
Ist die Funktion Modelldarstell. für symbolische 2D-Darstellung überschreiben aktiviert? Falls ja, muss 2D-Öffnungslinien zeigen aktiviert sein (ein entsprechender Öffnungslinien-Typ sowie 2D und 3D Öffnungslinien-Stift müssen definiert werden).
Zusätzliche notwendige Einstellungen für Versionen bis Archicad 28:

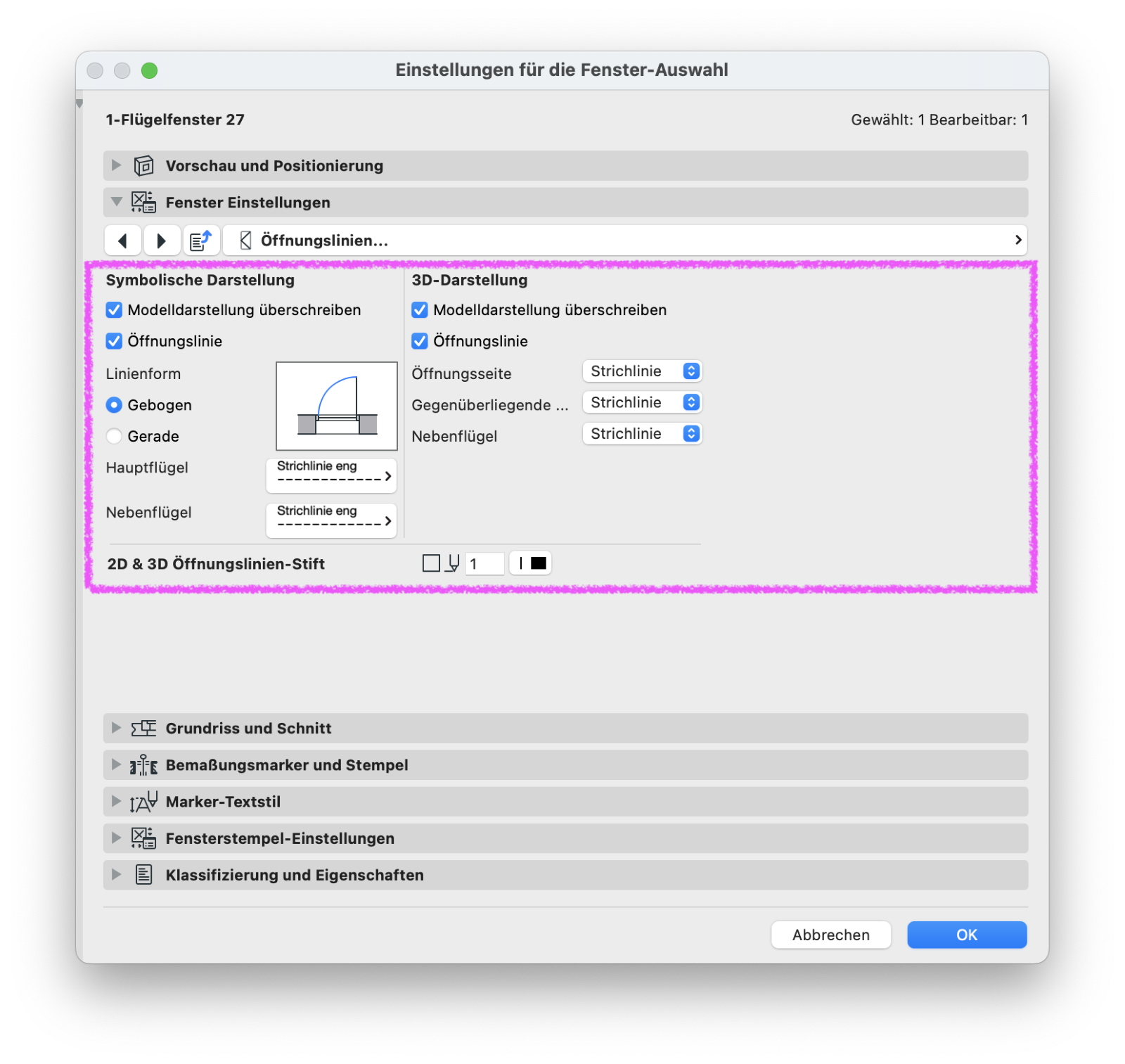

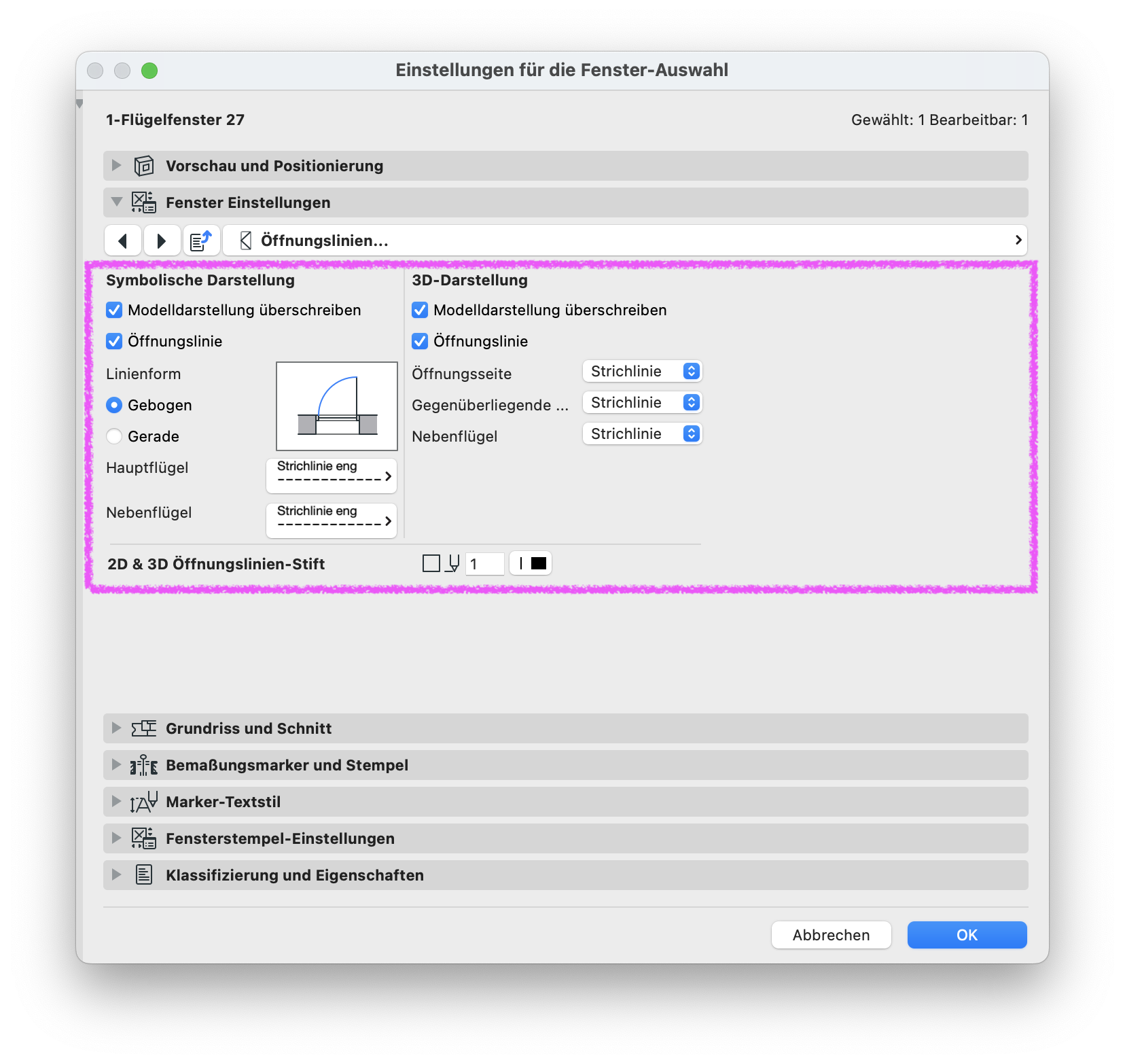

6. Öffnungslinien für Fenster prüfen
Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Öffnungslinien…
Ist die Funktion Modelldarstellung überschreiben für die Symbolische Darstellung und/oder 3D-Darstellung aktiviert? Falls ja, muss Öffnungslinie aktiviert sein. Welche Öffnungslinientypen und welcher 2D & 3D Öffnungslinien-Stift sind eingestellt?

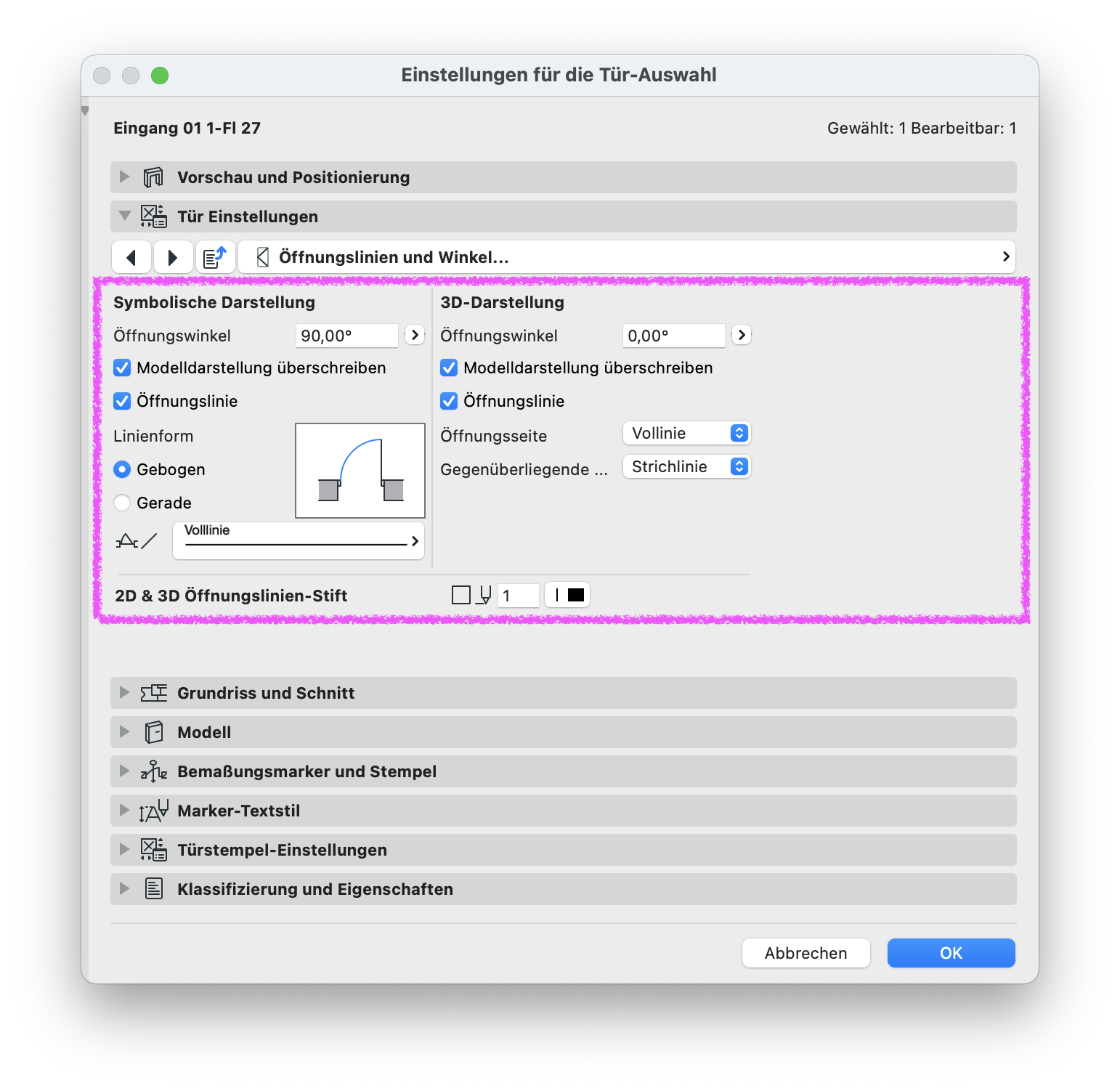

7. Öffnungslinien und Winkel für Türen prüfen
Einstellungen für die Tür-Auswahl > Tür Einstellungen > Öffnungslinien und Winkel…
Unter Symbolische Darstellung muss entsprechend ein Wert, z.B. 90,00°, für den Öffnungswinkel eingetragen werden.
- Ist die Funktion Modelldarstellung überschreiben für die Symbolische Darstellung und/oder 3D-Darstellung aktiviert? Falls ja, muss Öffnungslinie aktiviert sein.
- Welche Öffnungslinientypen und welcher 2D & 3D Öffnungslinien-Stift sind eingestellt?

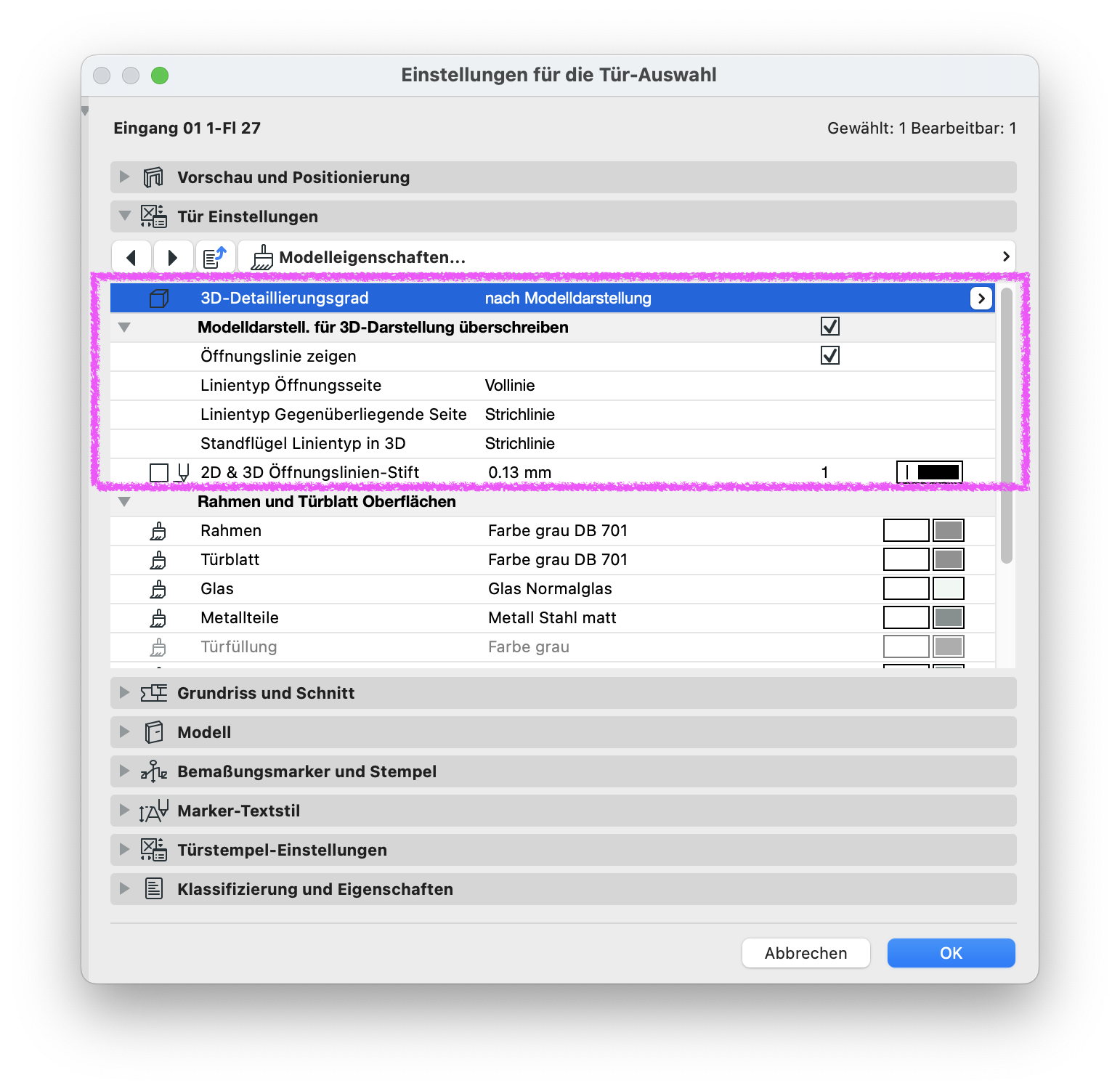

8. Modelleigenschaften prüfen
Einstellungen für die Tür-/Fenster-Auswahl > Tür/Fenster Einstellungen > Modelleigenschaften…
Welcher 3D-Detaillierungsgrad ist eingestellt? Ist die Funktion Modelldarstell. für 3D-Darstellung überschreiben aktiviert? Falls ja, muss Öffnungslinie zeigen aktiviert sein. Welche Öffnungslinientypen und welcher 2D & 3D Öffnungslinien-Stift sind eingestellt?
