Problemstellung
Eine Fassade, die mit dem Fassaden-Werkzeug konstruiert ist, enthält Türen und Fenster. Die Öffnungslinien von Türen und/oder Fenstern in der Fassade werden im Grundriss und/oder Ansicht nicht dargestellt.
Troubleshooting
Hinweis: Fassaden-Fenster können keine Öffnungslinien darstellen. Als Alternative bieten sich Fassaden-Türen an oder folgende Tipps.
1. Türen und/oder Fenster korrekt in der Fassade platziert?
Weitere Informationen: Platzieren von Türen und Fenstern in Fassaden
2. Einstellungen für die Fassaden-Auswahl prüfen
Einstellungen für die Fassaden-Auswahl > Grundriss und Schnitt > Grundrissdarstellung > Projektionsmodus

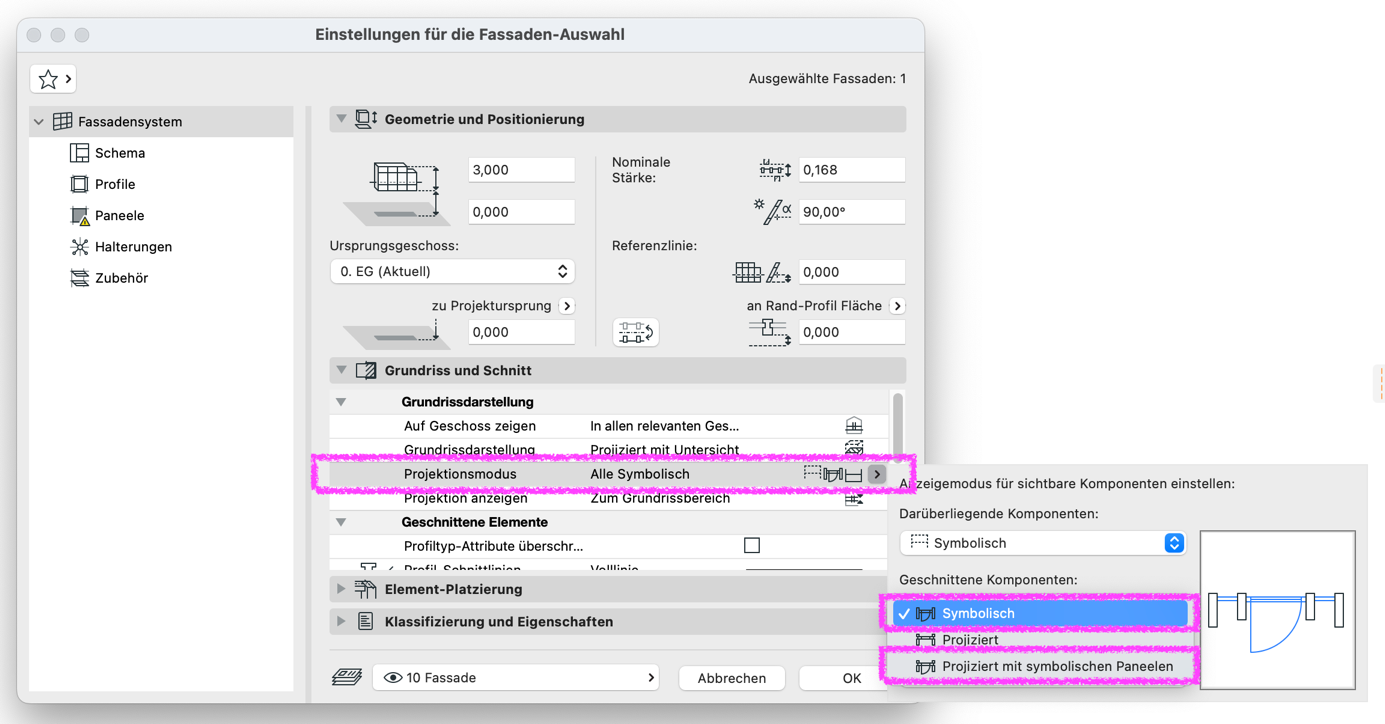

Der Projektionsmodus der geschnittenen Komponenten muss auf Symbolisch oder Projiziert mit symbolischen Paneelen gestellt sein.
Weitere Informationen: Projektionsmodus für geschnittene Komponenten

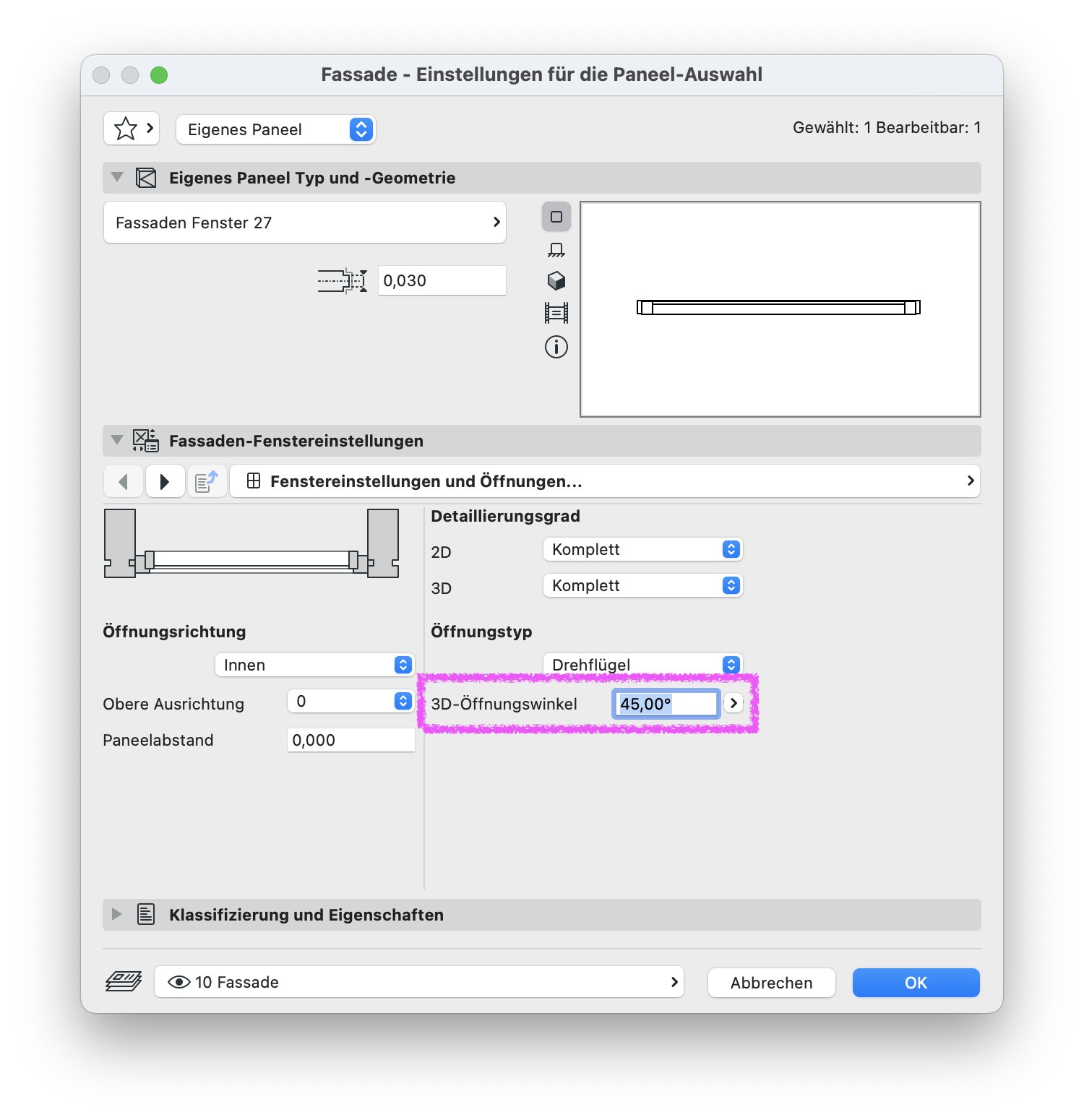

Hinweis: Öffnungslinien von Fenster in Fassaden werden im Grundriss nur dargestellt, wenn der Projektionsmodus auf Projiziert und ein Wert bei 3D-Öffnungswinkel in den Fassaden-Einstellungen für die Paneel-Auswahl unter Fenstereinstellungen und Öffnungen… eingestellt ist.
Alternativ können die Öffnungslinien für Fenster in Fassaden im Grundriss mittels 2D-Werkzeugen wie Linien manuell nachgezeichnet werden oder eine Tür-Paneel statt Fenster verwendet werden.
3. Fassaden-Optionen in der Modelldarstellung prüfen
Dokumentation > Modelldarstellung > Modelldarstellung-Name > Fassaden-Optionen

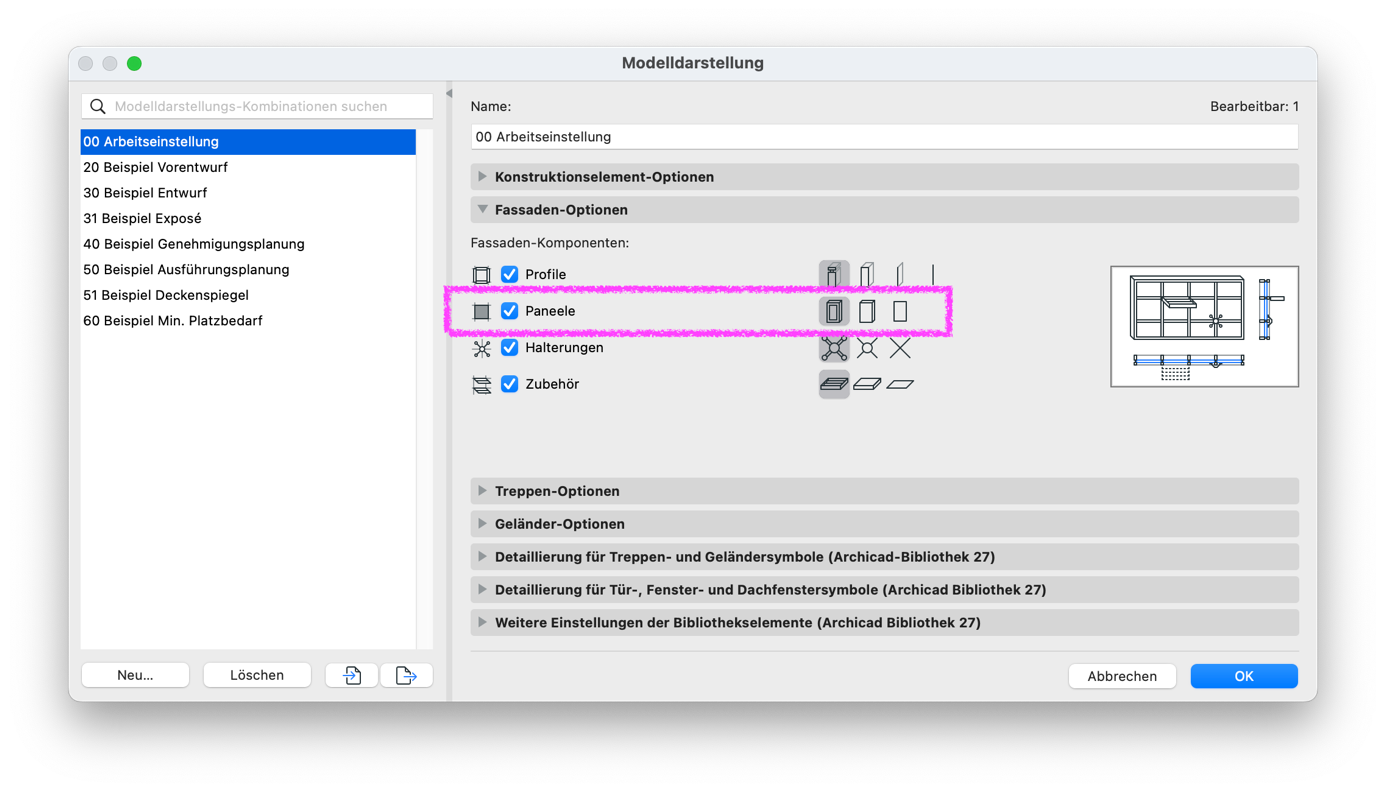

Paneele muss aktiviert sein, damit Türen und/oder Fenster in der Ansicht angezeigt werden.
Weitere Informationen: Modelldarstellung für Fassaden
4. Fassade-Einstellungen für die Paneel-Auswahl prüfen
Fassade-Einstellungen für die Paneel-Auswahl > Öffnungslinien… > 3D-Darstellung

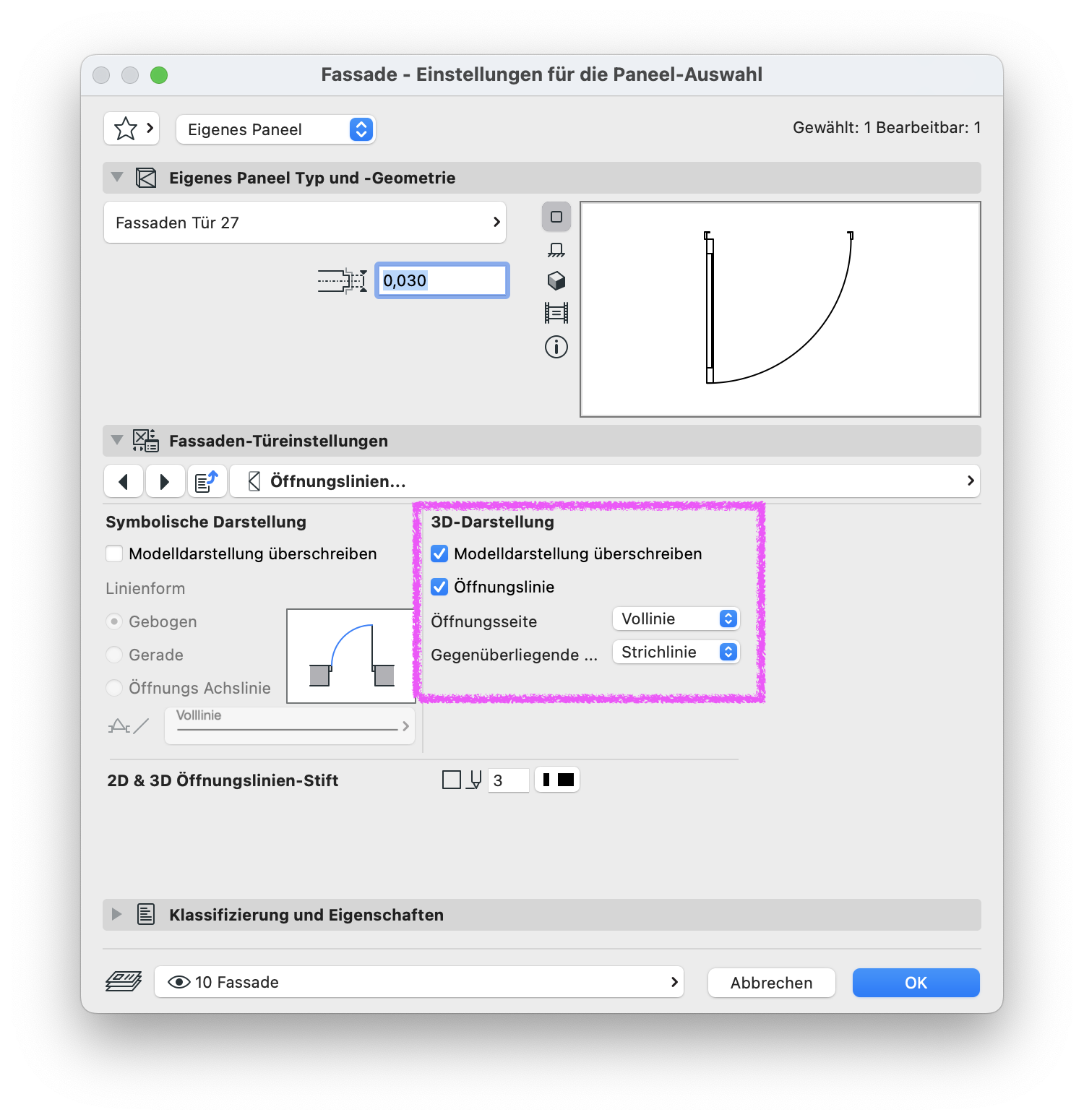

Ist Modelldarstellung überschreiben aktiviert, muss Öffnungslinie aktiviert sein und ein Linientyp für die Öffnungsseite und die Gegenüberliegende Seite definiert werden.
