AC Version(en): Bis Archicad 26
Problemstellung

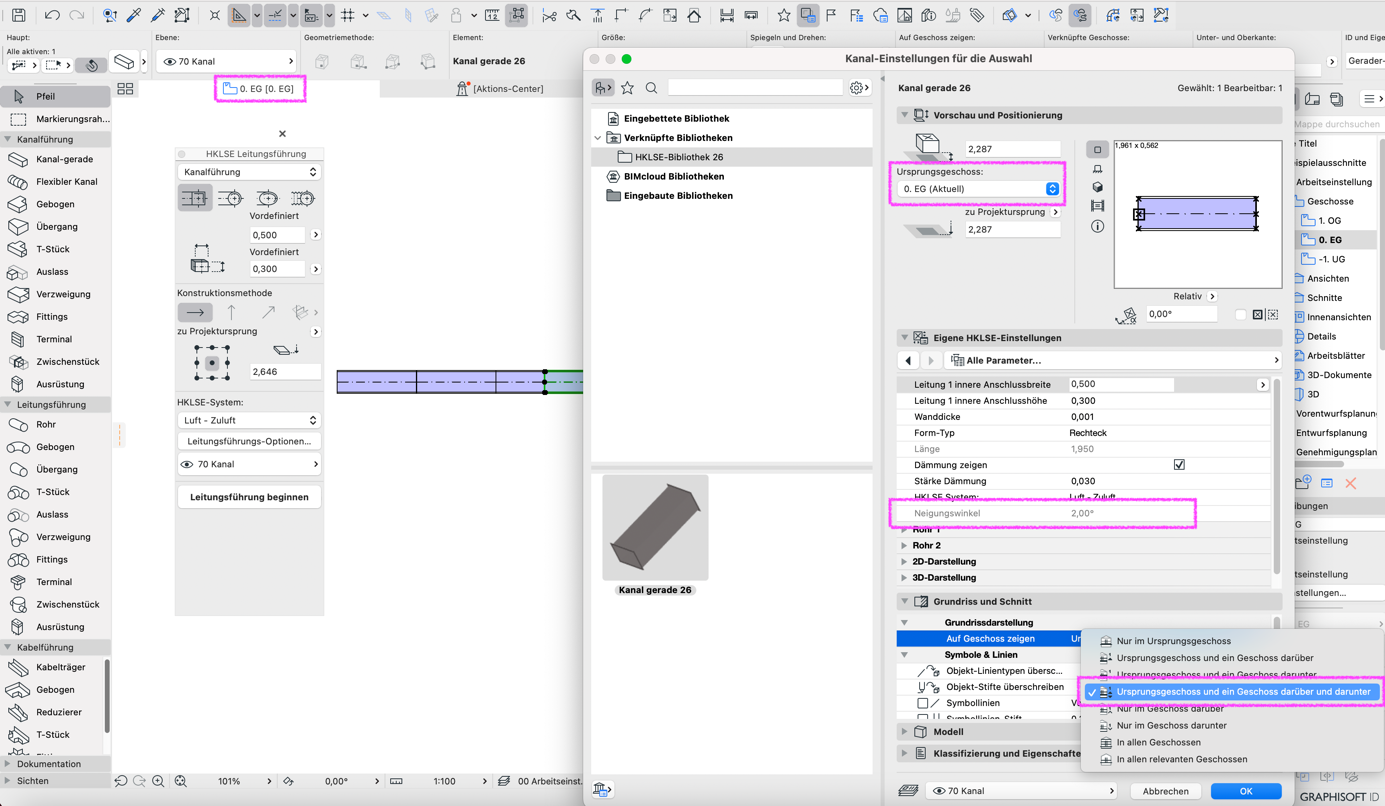

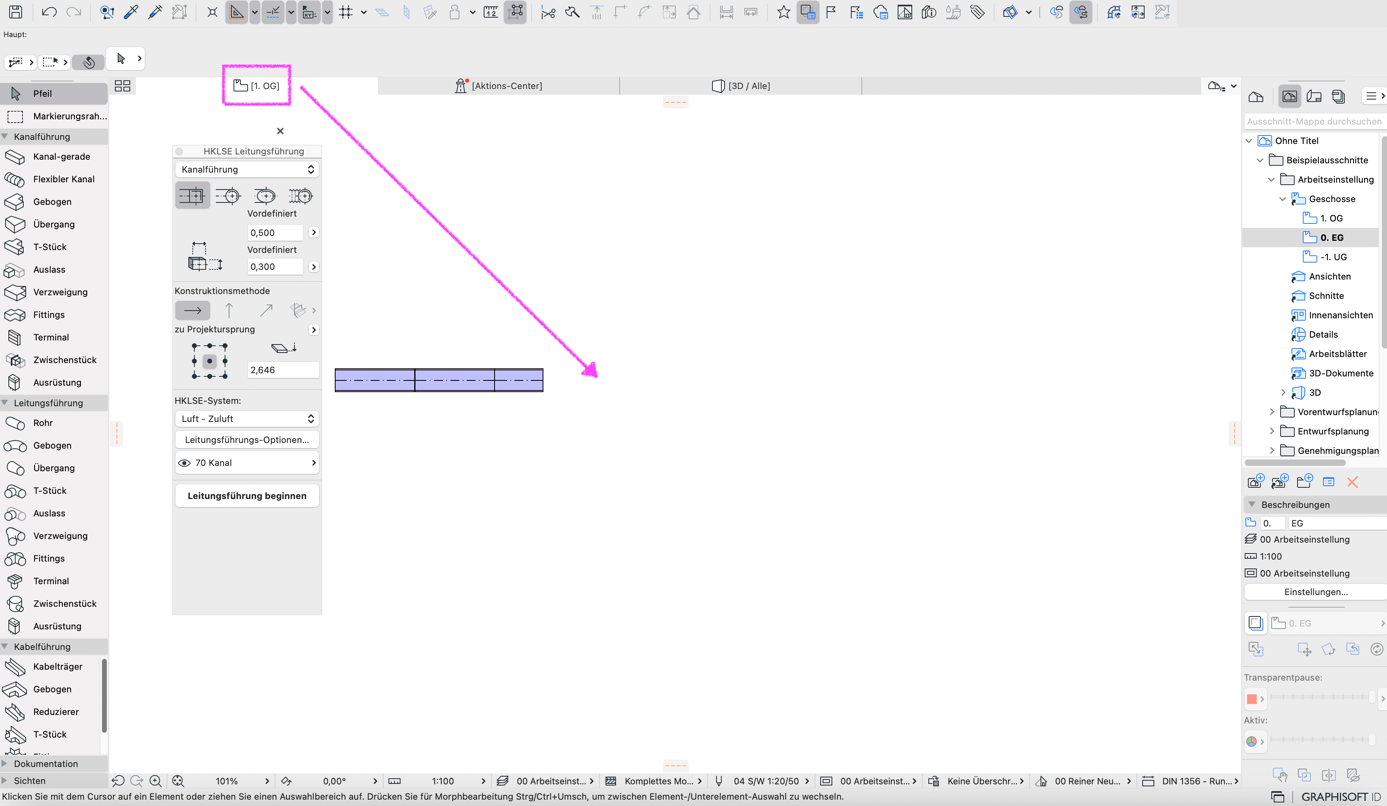

Wenn das HKLSE-Objekt Kanal gerade mit einer Neigung gezeichnet wird, dann wird dieses nur noch im Ursprungsgeschoss dargestellt. Unabhängig davon, dass in der Grundrissdarstellung bei Auf Geschoss zeigen die Optionen Ursprungsgeschoss und ein Geschoss darüber, Ursprungsgeschoss und ein Geschoss darunter, Ursprungsgeschoss und ein Geschoss darüber und darunter, Nur im Geschoss darüber, Nur im Geschoss darunter oder In allen Geschossen aktiviert ist.

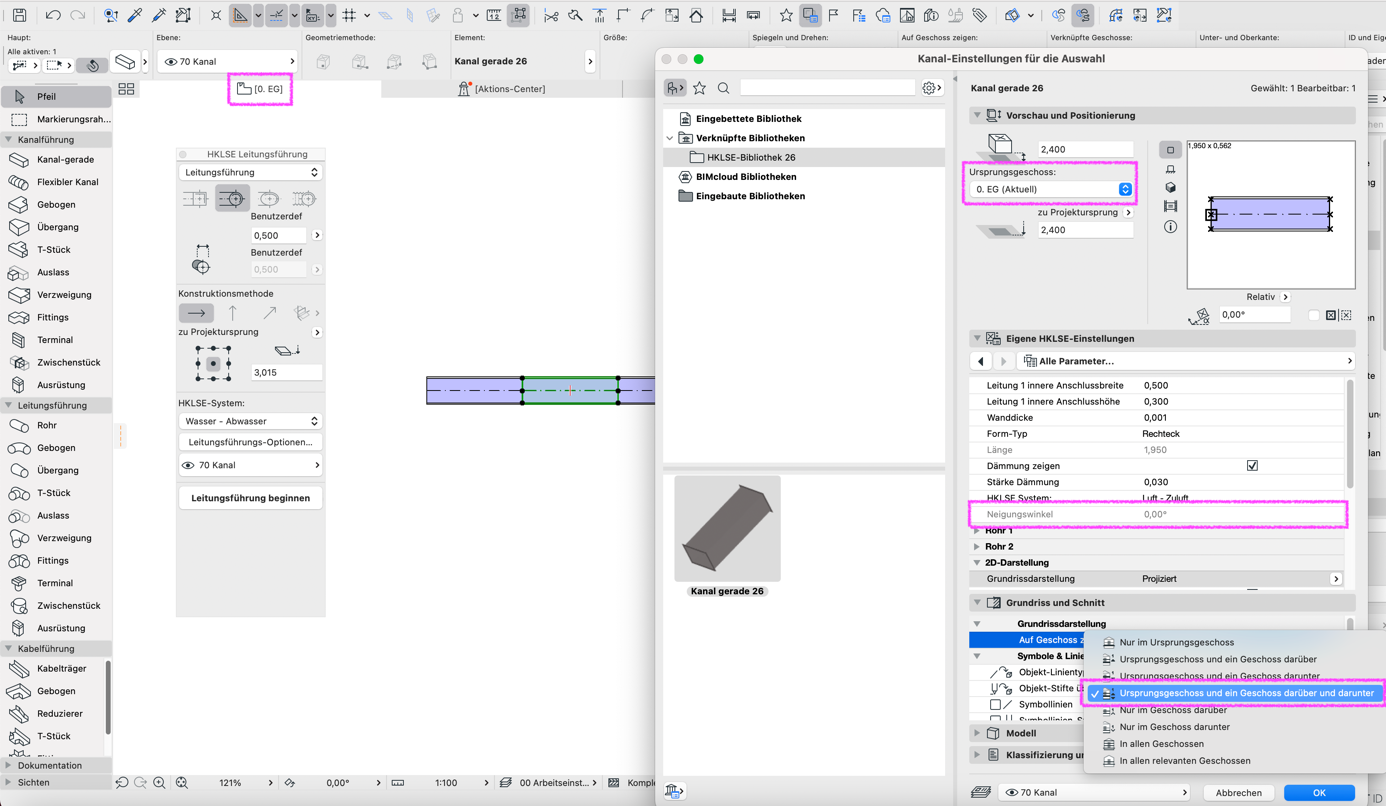

Wird das Objekt ohne Neigung gezeichnet ist es nach der in Grundrissdarstellung > Auf Geschoss zeigen eingestellten Sichtbarkeit angezeigt.
Troubleshooting
Grundrissdarstellung Symbolisch statt Projiziert

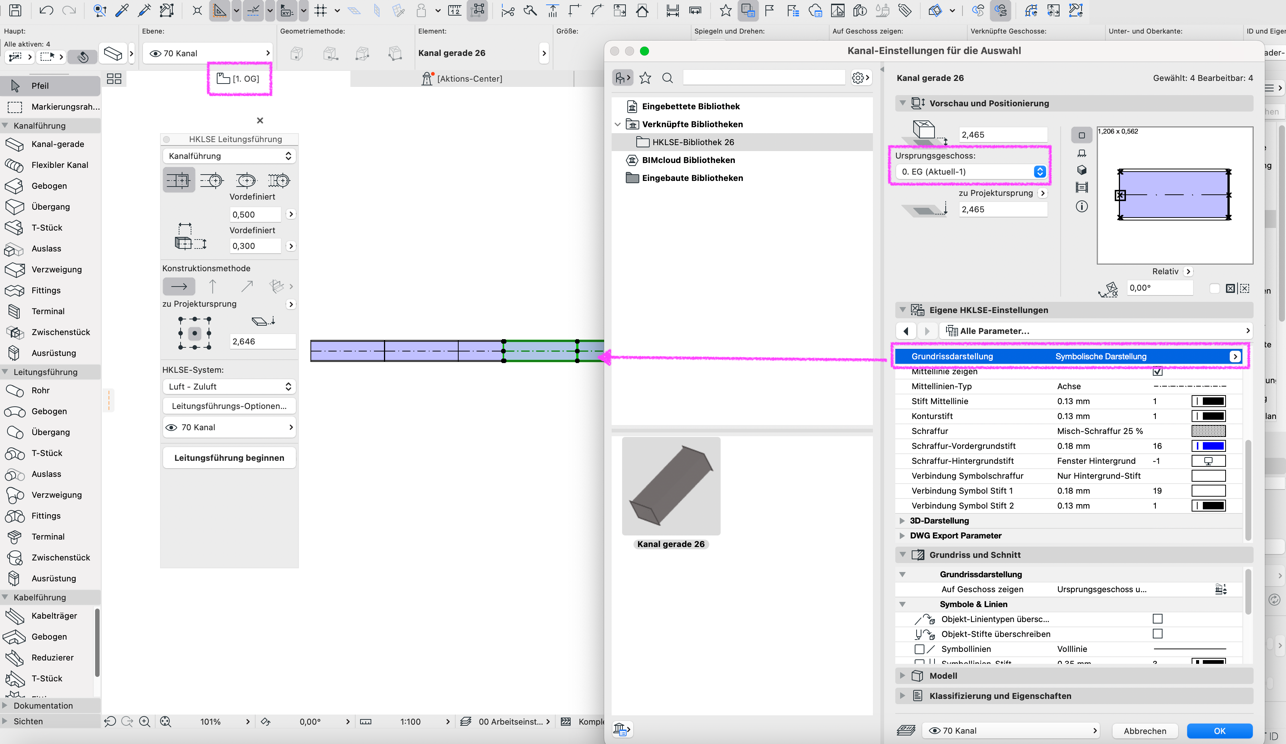

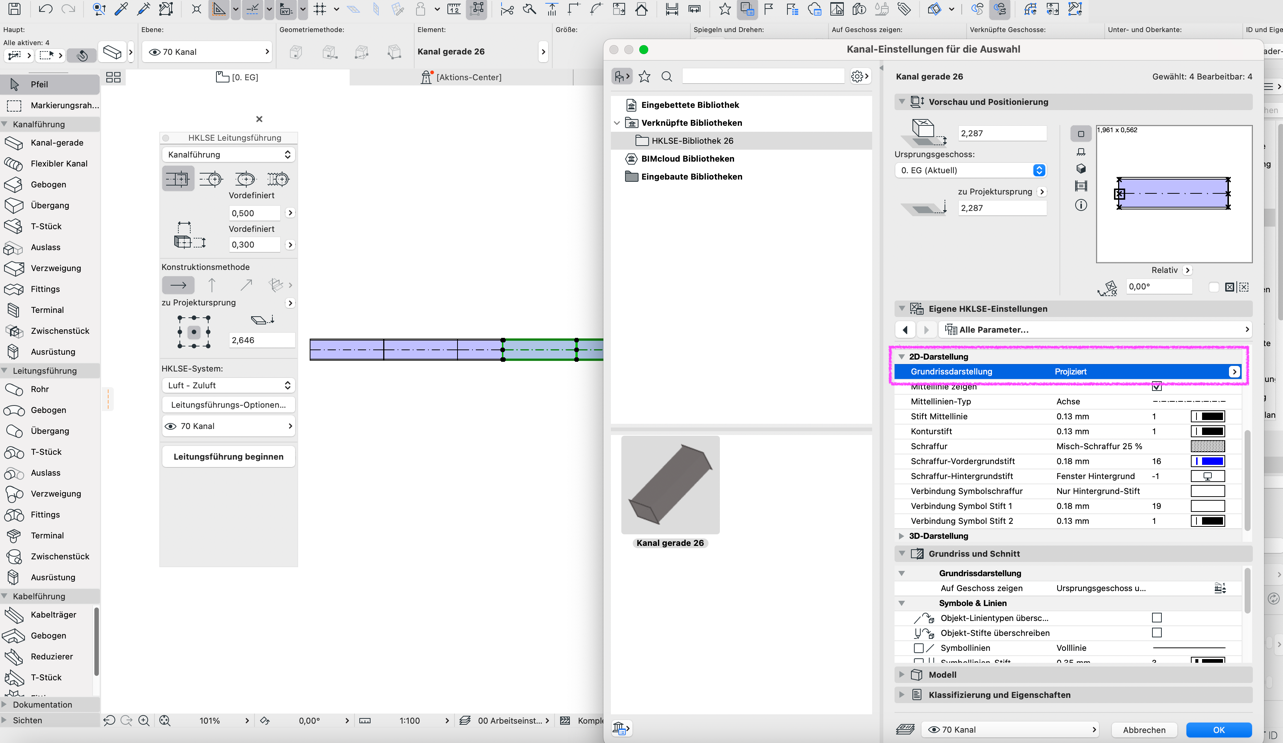

Die HKLSE-Objekte, welche eine Neigung haben, müssen in den Einstellungen des Objekts bei Eigene HKLSE-Einstellungen > Alle Parameter… > 2D-Darstellung unter Grundrissdarstellung von Projiziert zu Symbolisch umgestellt werden. Anschließend orientiert sich die Sichtbarkeit von geneigten Elementen an der Einstellung Auf Geschoss zeigen.
