Stütze / Träger kann in Höhe und Breite im 3D nicht oder nur in eingeschränkter Weise modifiziert werden

AC Version(en): ab Archicad 23 und neuer

Problemstellung

Stützen und / oder Träger können nur bedingt oder überhaupt nicht in Stützenbreite, Stützenhöhe, Trägerbreite und Trägerhöhe im 3D, Schnitte und Ansichten verjüngt, gestaucht, gestreckt oder anderweitig bearbeitet werden.

Troubleshooting

1. Einstellungen für Träger / Stütze prüfen 

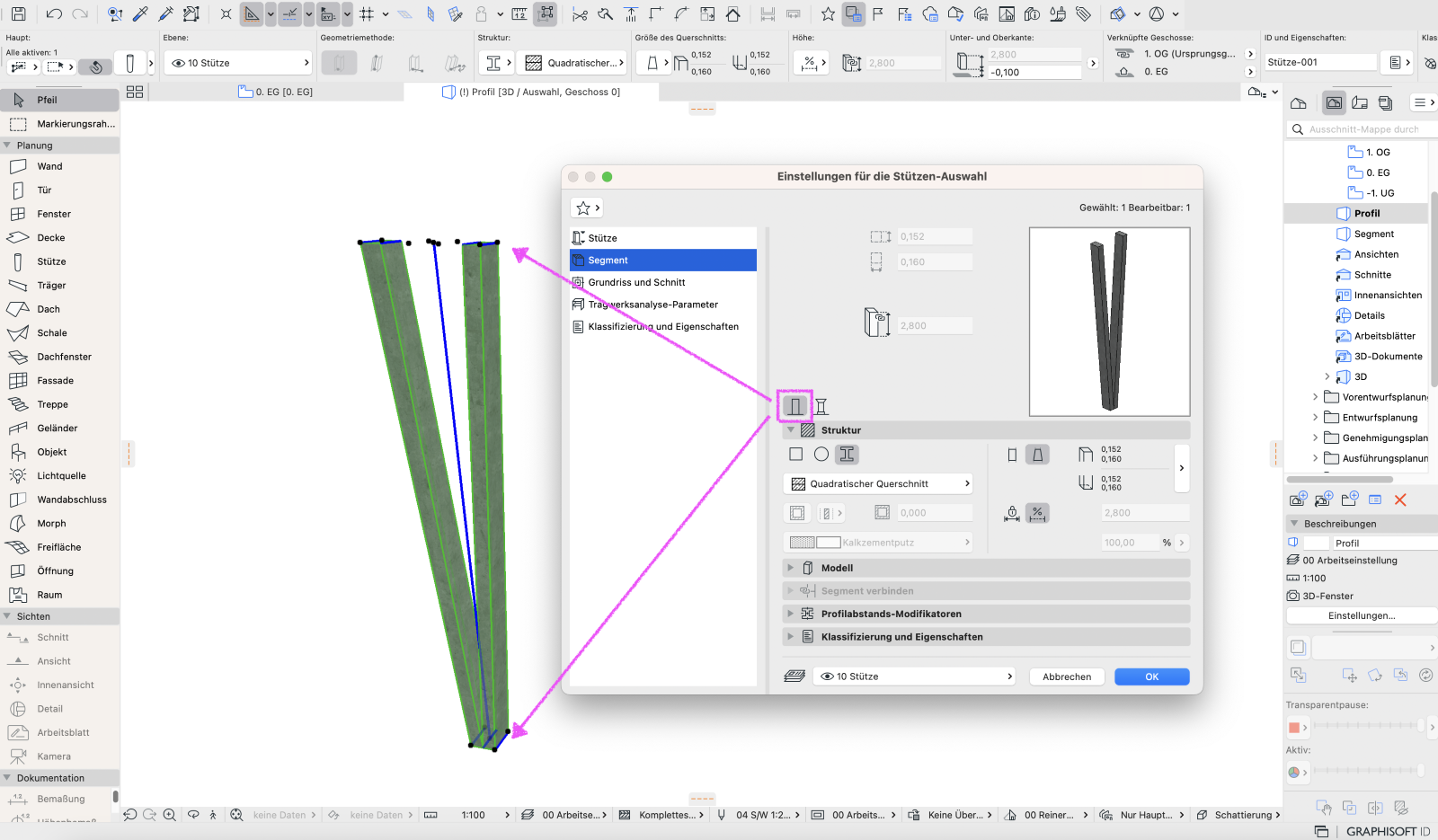

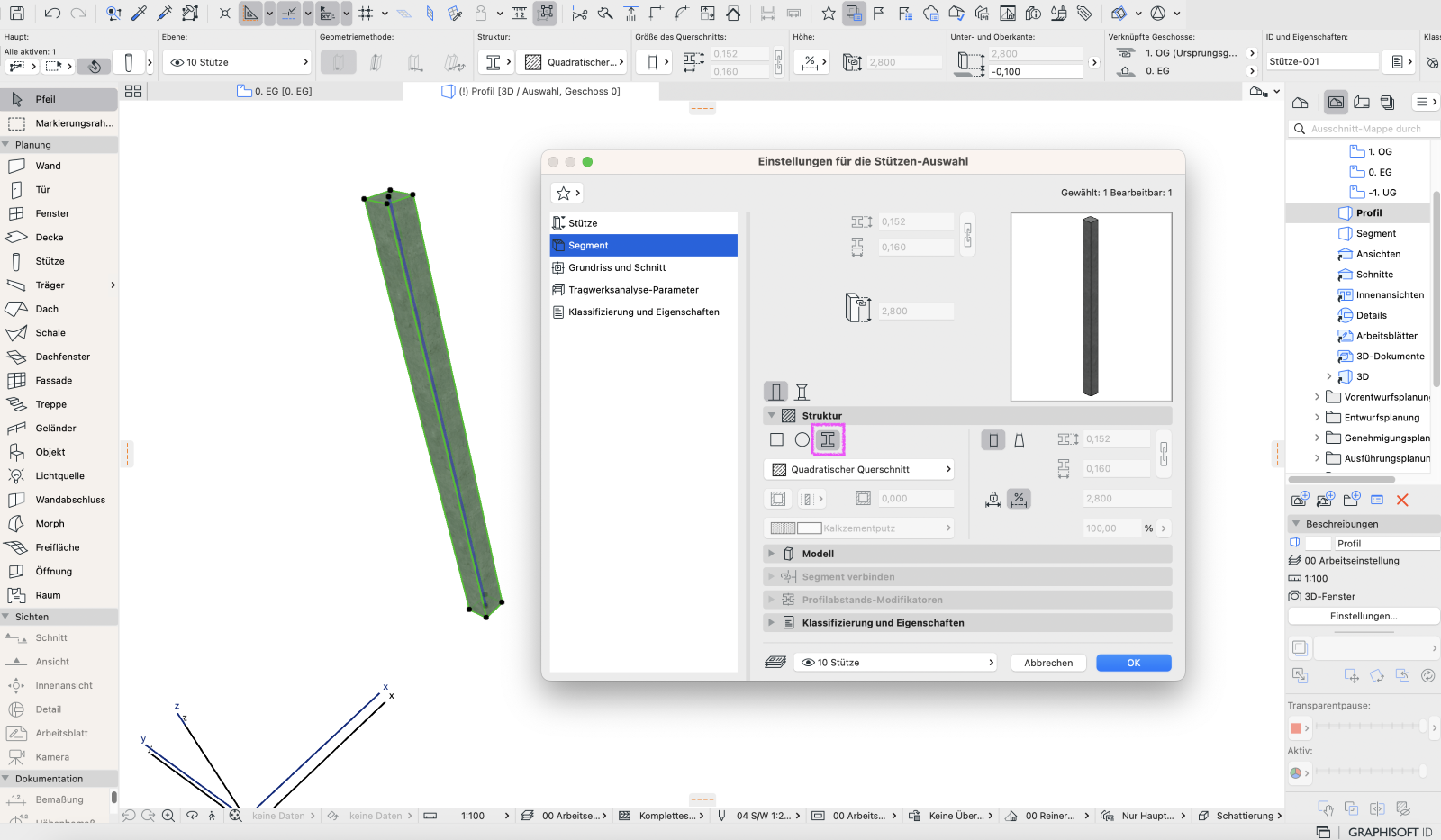

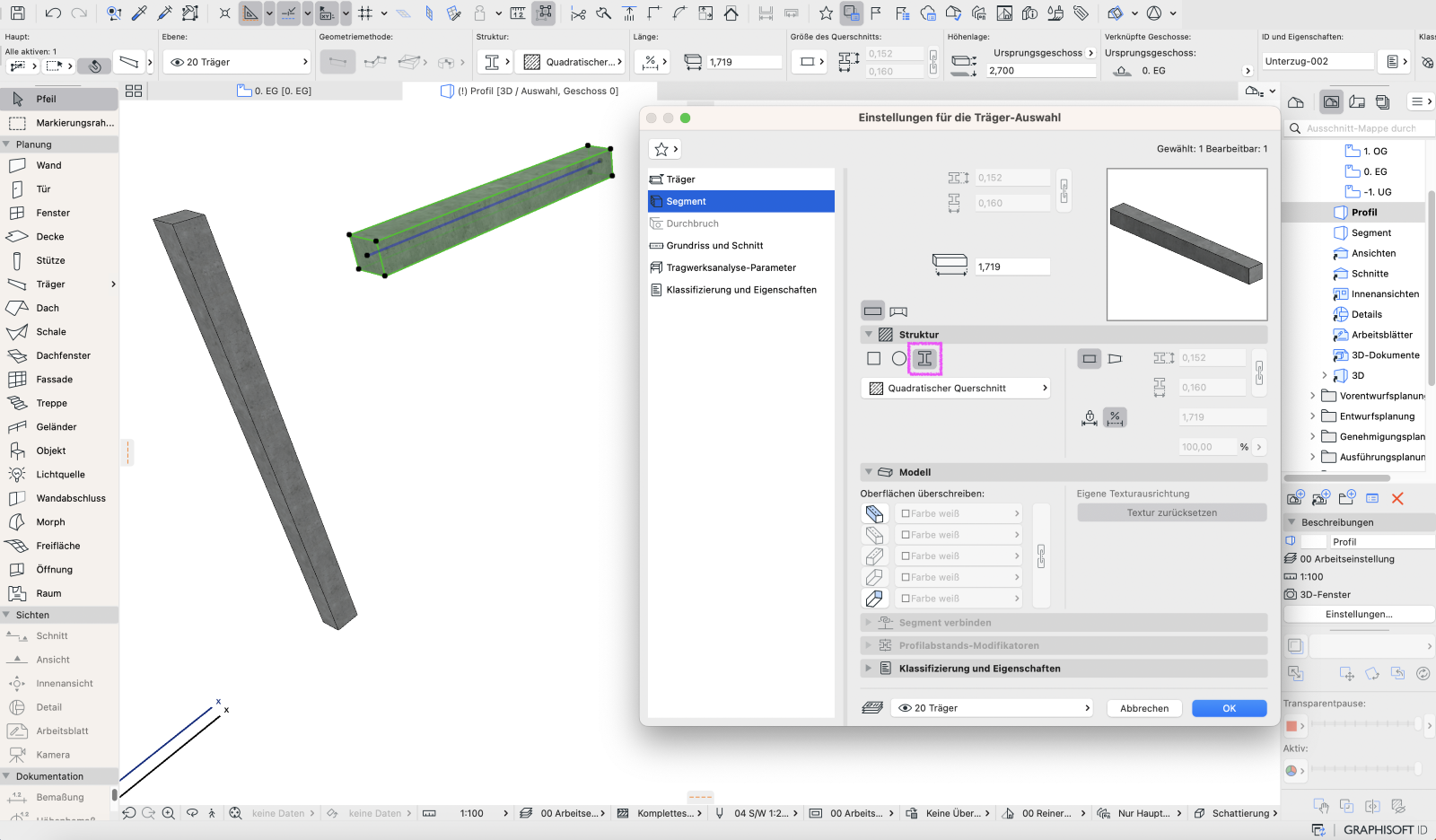

   Damit für Träger und / oder Stützen eine individuell Kantenbearbeitung möglich ist, muss in den Einstellungen des entsprechenden Elements unter Segment die Struktur: Profil gewählt werden.

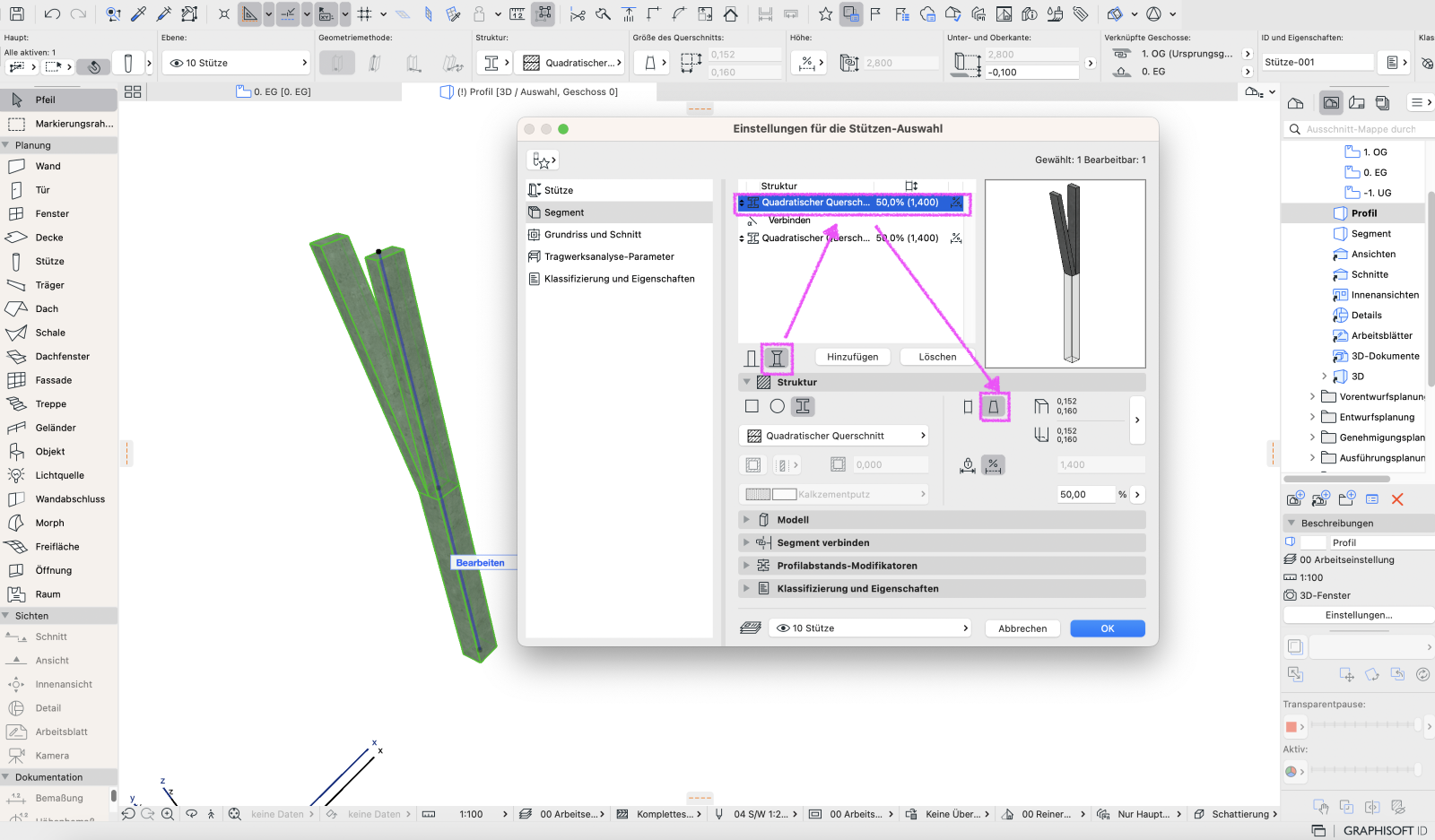

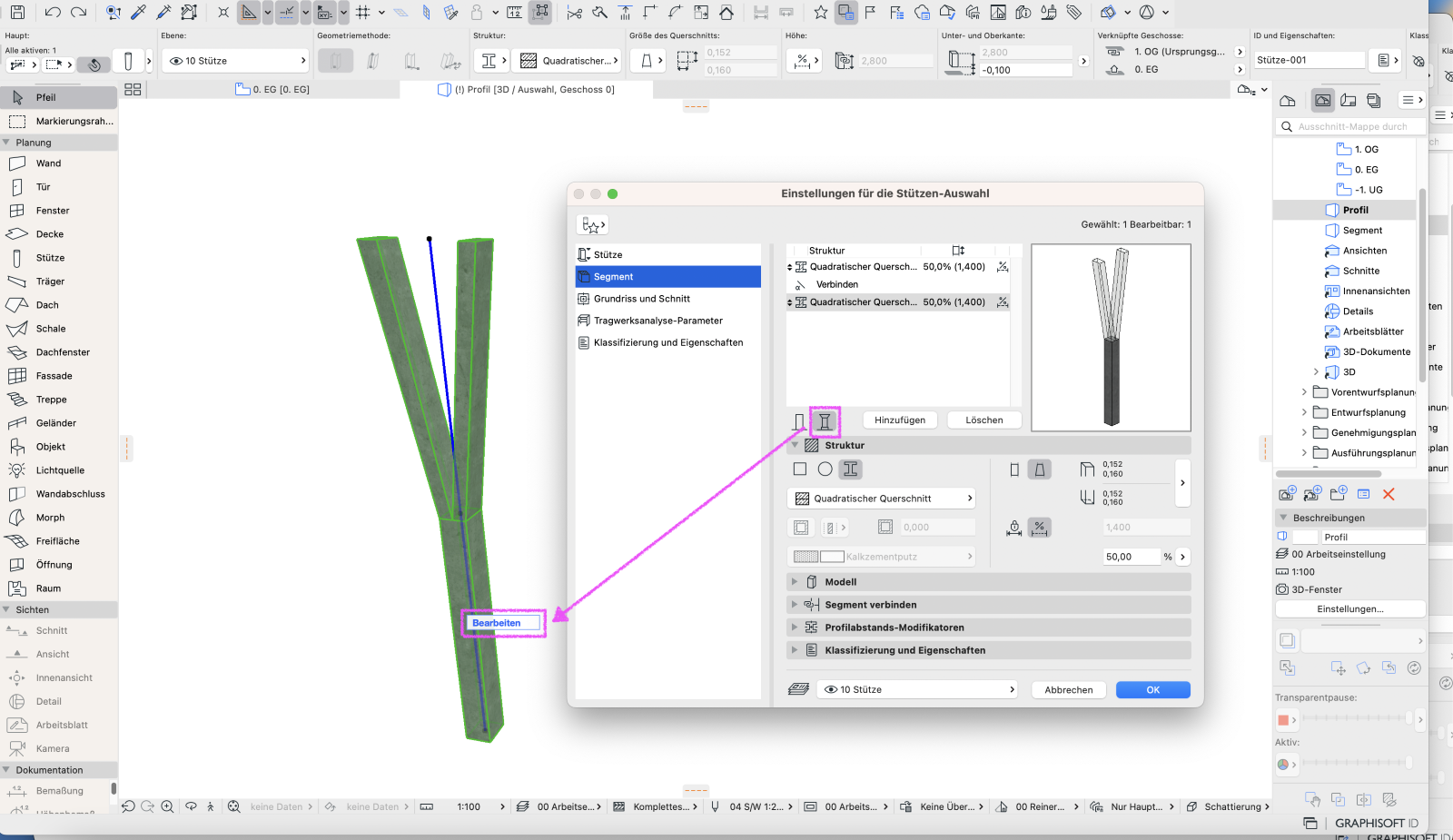

Zusätzlich muss die Option Mehrfach segmentiert unter Segment in der Stütze bzw. Träger aktiviert werden, wenn sich die Bearbeitung nur auf bestimmte Unterelemente von Stützen oder Träger beziehen soll.

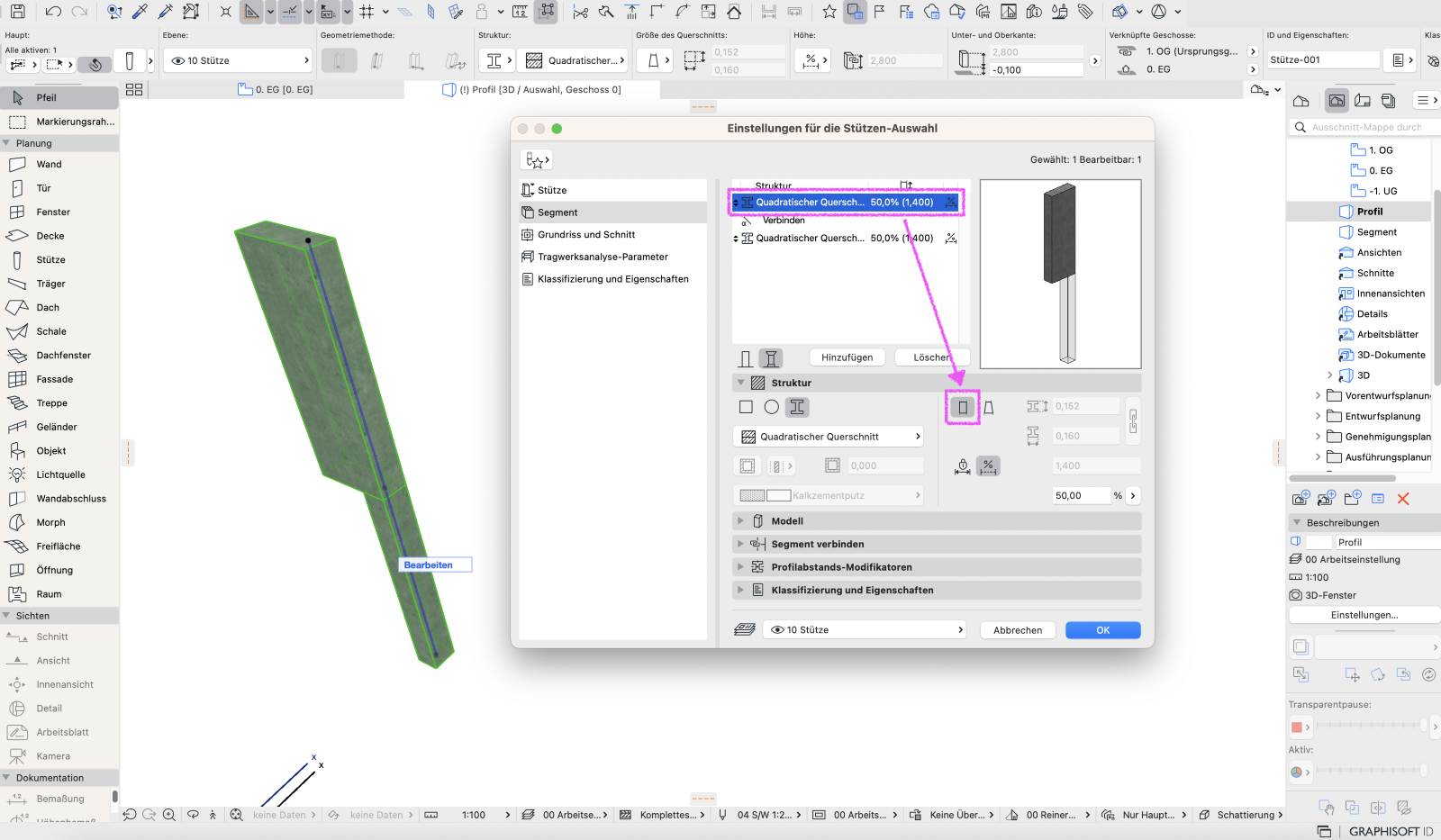

Damit Träger und Stützen verjüngt werden können, und nicht die gesamte Außenkante versetzt wird, muss außerdem für das zu bearbeitende Segment-Element die Verjüngte Größe aktiviert werden.

2. Bearbeitsungsmodus verwenden

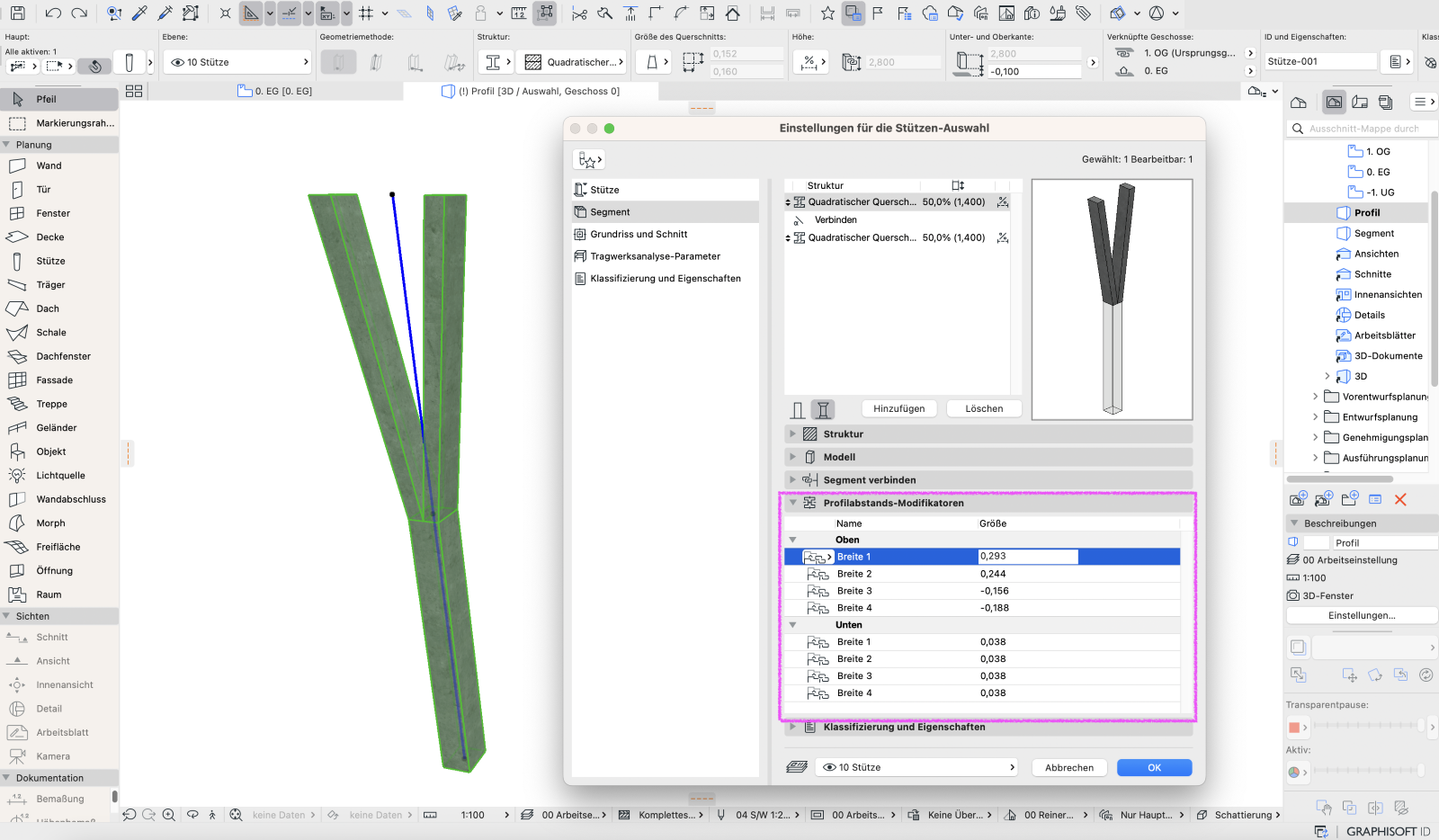

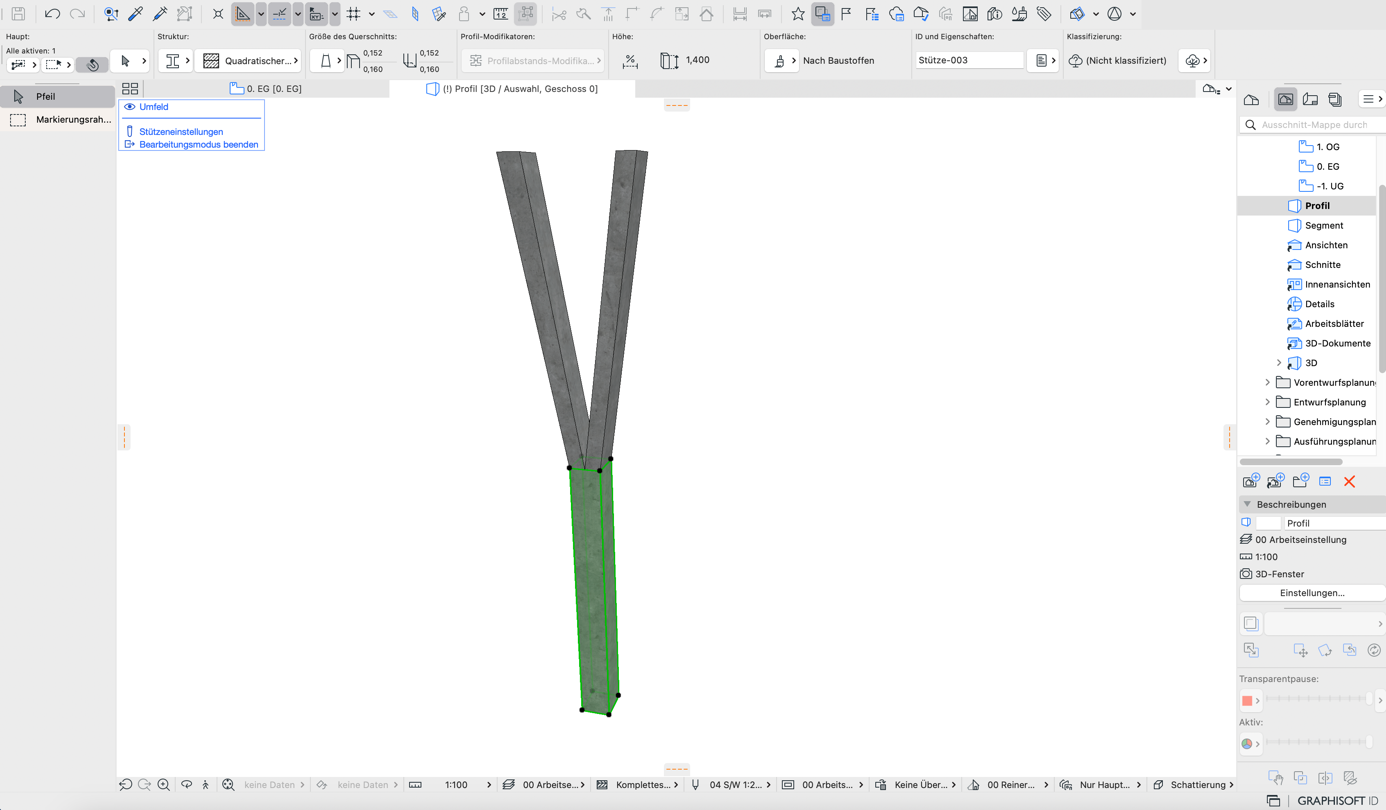

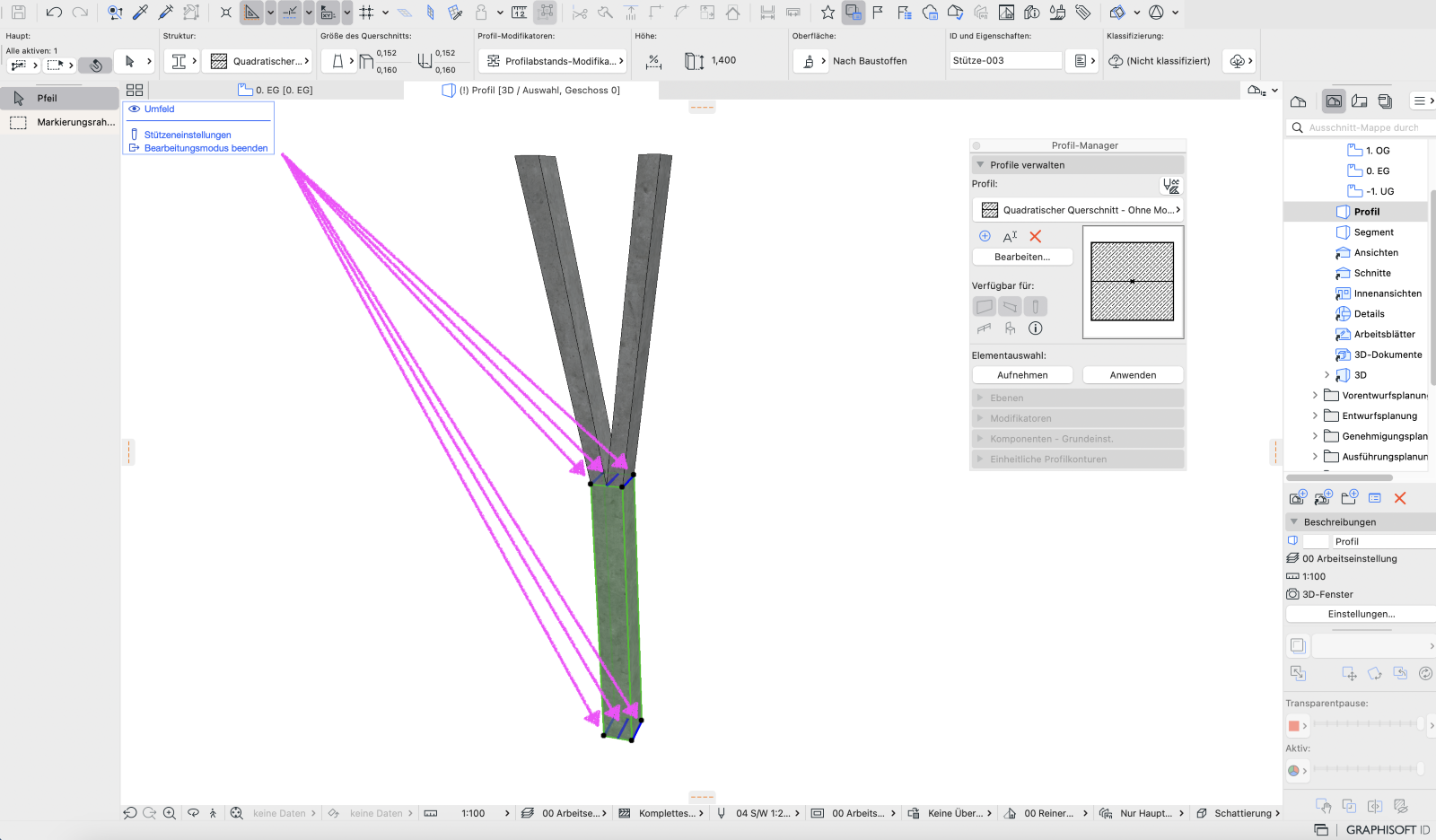

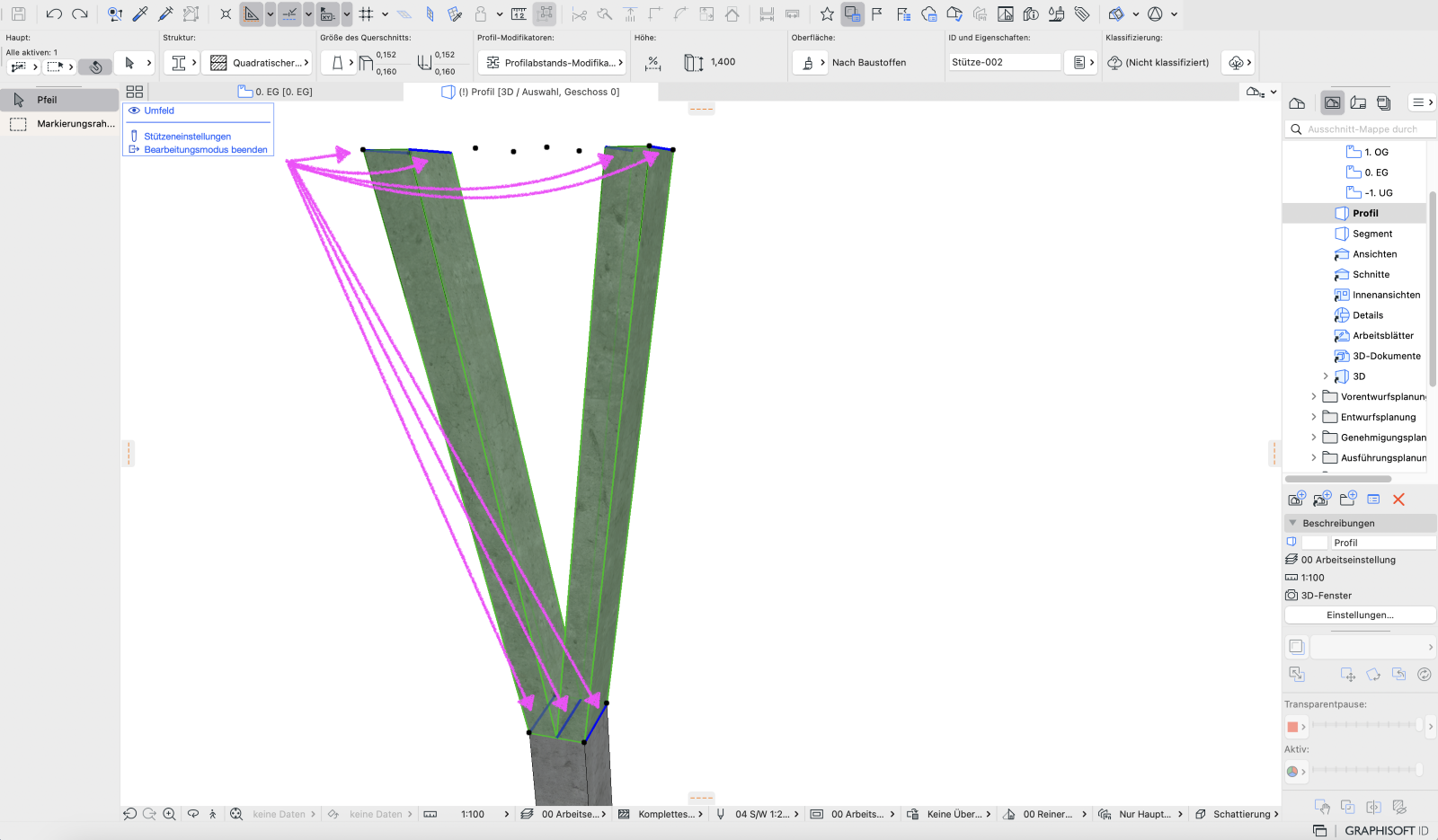

Während Einzelsegmente von Stützen und Träger ohne einen Bearbeitungsmodus bearbeitbar sind, können mehrfach segmentierte Stützen und Trägern nur im Bearbeitungsmodus oder in den Element-Einstellungen unter Segment > Profilabstands-Modifikatoren editiert werden.

3. Modifikatoren prüfen

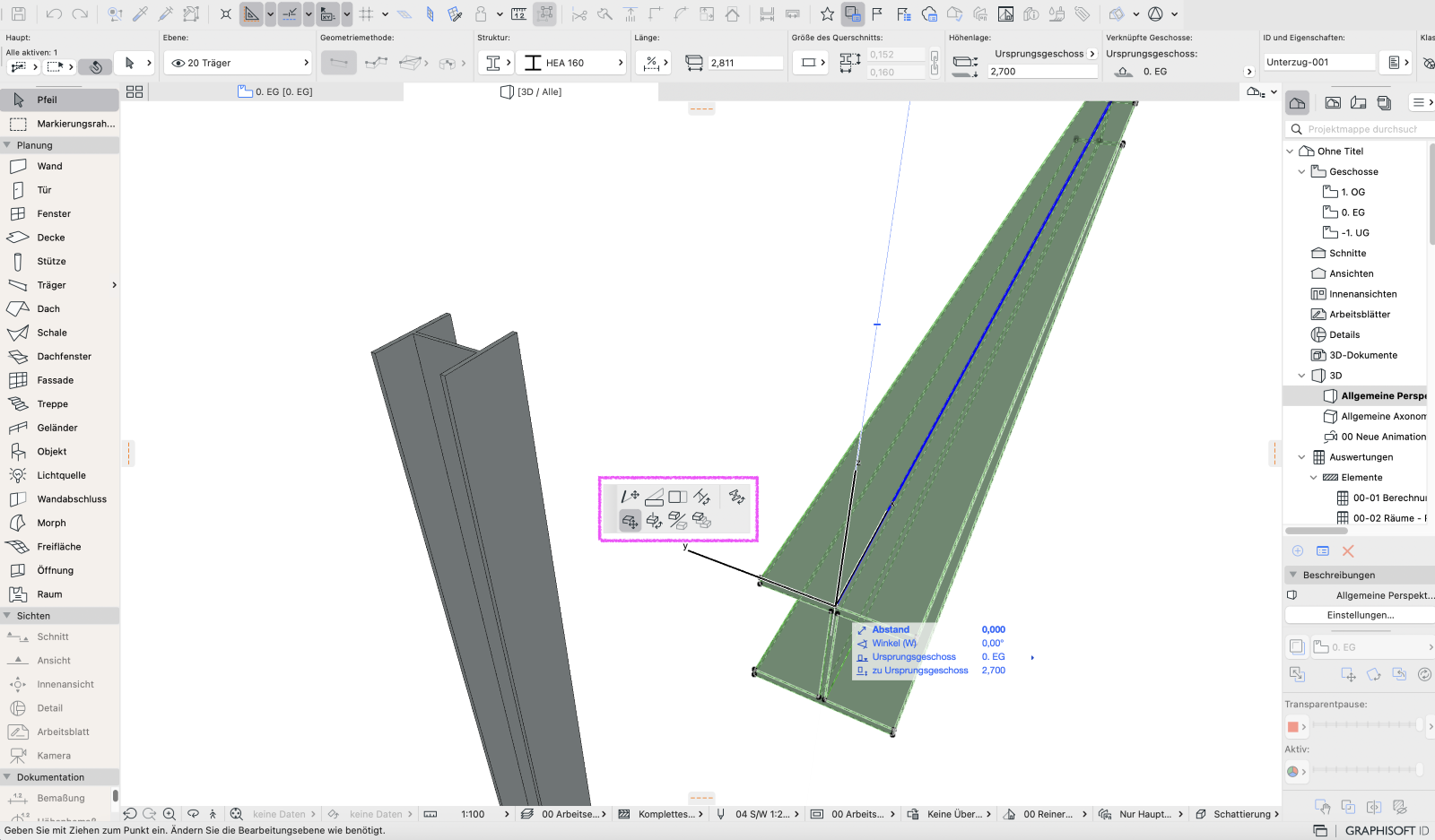

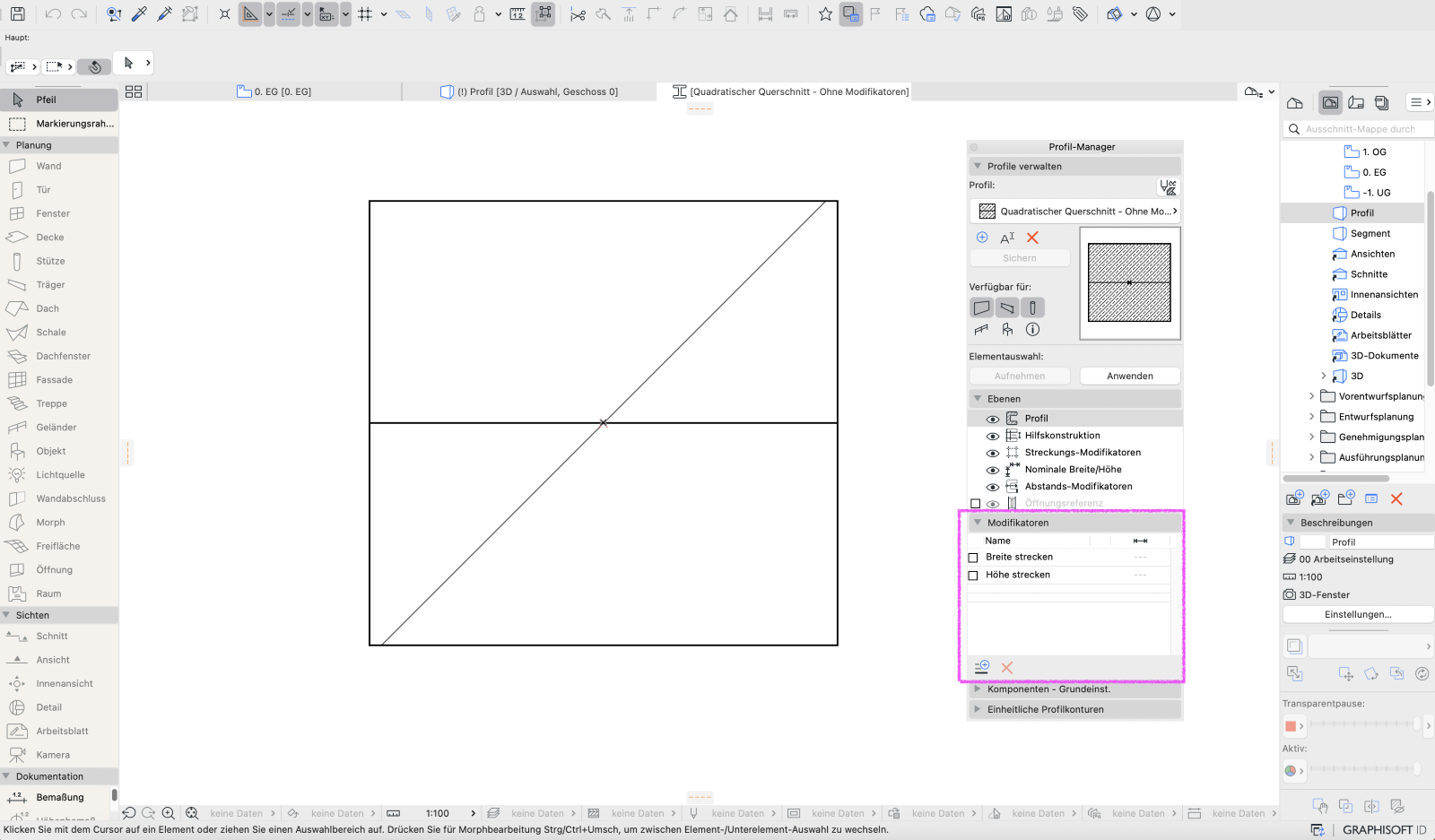

Wenn bei der Bearbeitung der Stützen oder Träger keine zusätzlichen blauen Referenzlinien angezeigt werden, bedeutet dies, dass das verwendete Profil keine Modifikatoren hat und diese Modifikatoren erstellt werden müssen.

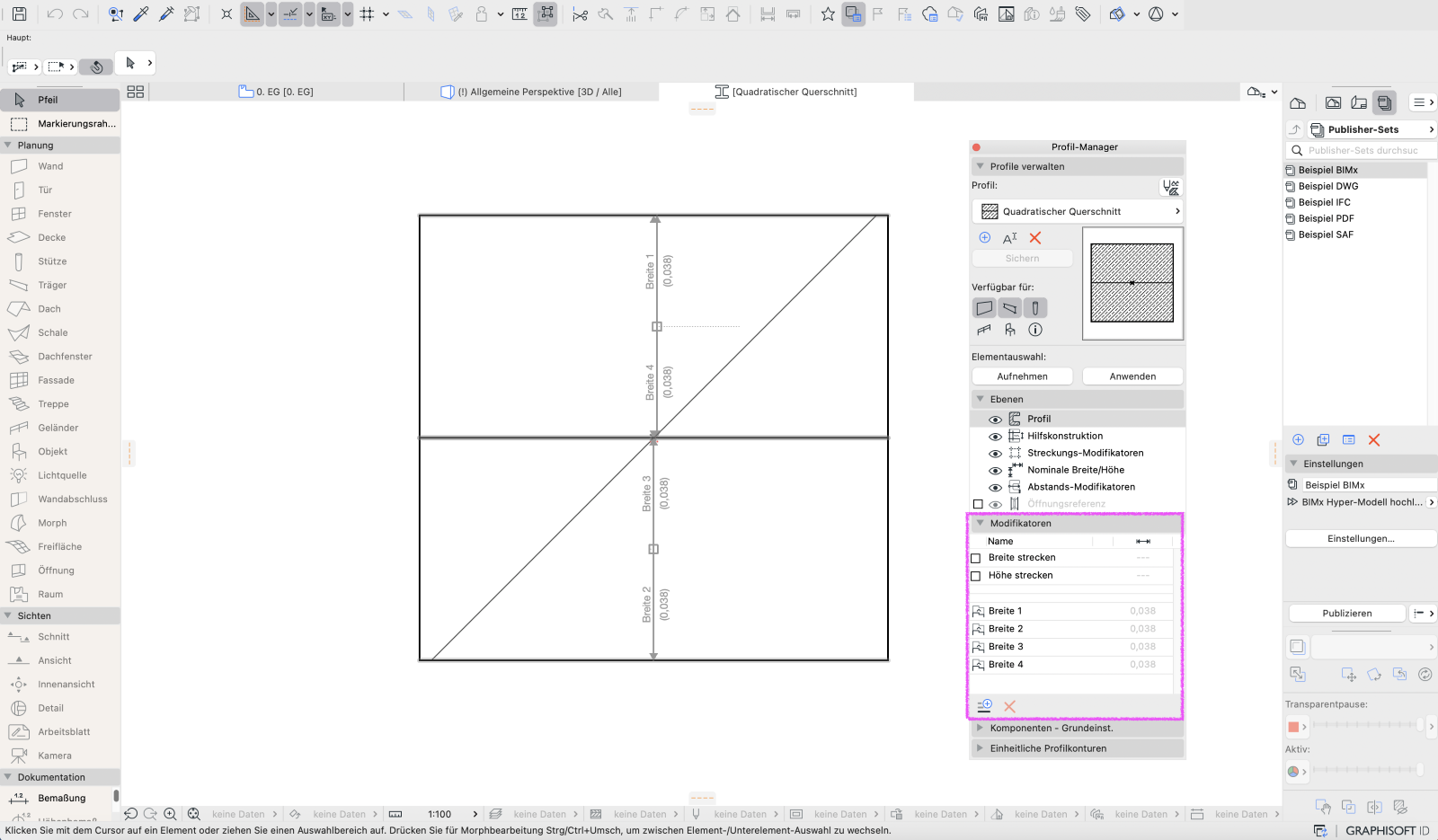

Wenn die Referenzlinie des angelegten Modifikator and der falschen Profil-Kante angezeigt wird, wurde der Modifikator in der falschen Reihenfolge erstellt bzw. ein falscher Punkt und / oder Linie ausgewählt. Der Abstands-Modifikator des Profils kann dann im Profil-Manager bearbeitet und neu verknüpft werden.

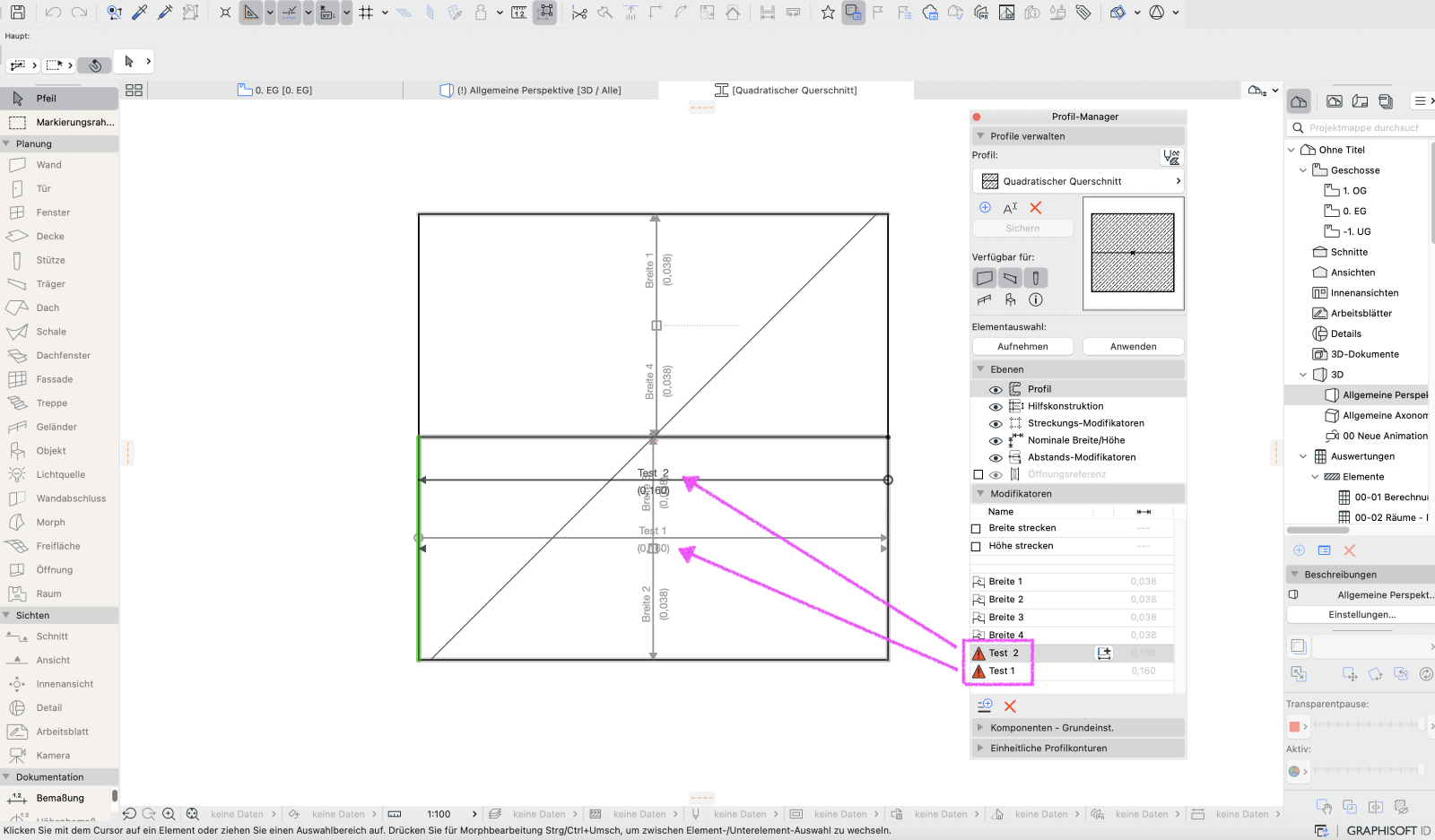

Wurde der Modifikator hinzugefügt, aber noch nicht verknüpft ist, wird im Profil-Manager ein gelbes Warndreieck angezeigt.

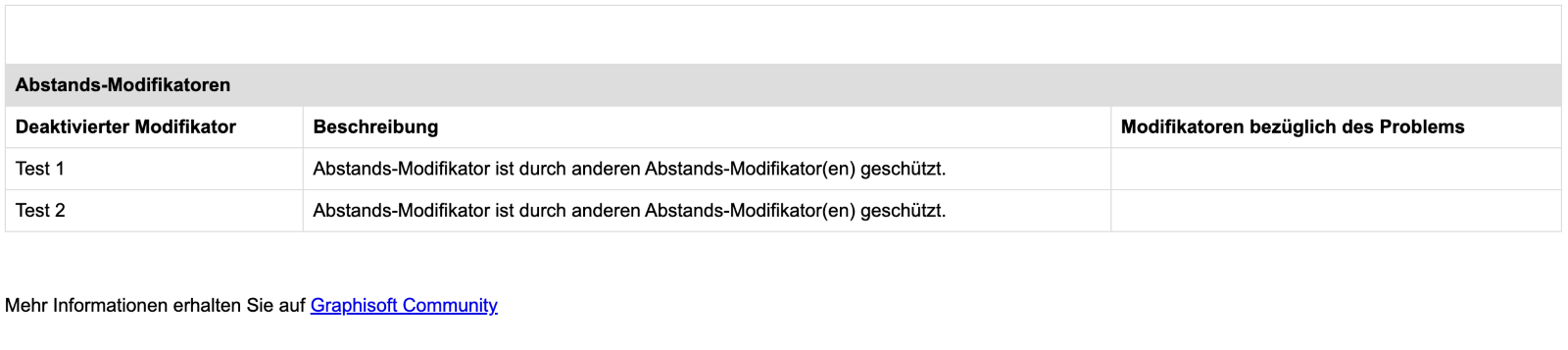

Ist ein oder mehrere ungültiger Modifikatoren im Profil erstellt, z. B. Modifikatoren die sich gegenseitig ausschließen, wird dies im Profil-Manager mit einem roten Warndreieck nach dem Sichern des Profils hervorgehoben. Während des Speicherns, kann in der Fehlermeldung die Modifikatoren-Konflikte im Detail im Browser angezeigt werden.

Für beide Warnungen müssen die betroffenen Modifikatoren erneut bearbeitet und die entsprechenden Knoten und Kanten ausgewählt werden.

Bei der Erstellung und Bearbeitung von Abstands-Modifikatoren müssen die Regeln der Modifikatoren beachtet werden.

Hinweis:

Für eine leichtere Auswahl von bestimmten Profil-Knoten und Profil-Kanten bei Schraffuren im Profil-Manager, kann mithilfe der Tab-Taste die Auswahl für den markierten Knoten bzw. Kante gewechselt werden.
