Für ein geschnittenes 3D-Modell sollen die Schnittflächen nicht mit den Elementoberflächen dargestellt werden. Stattdessen sollen diese mit einer abweichenden einheitlichen Oberflächenfarbe dargestellt werden.
Anleitung
Schnittflächendarstellung anpassen

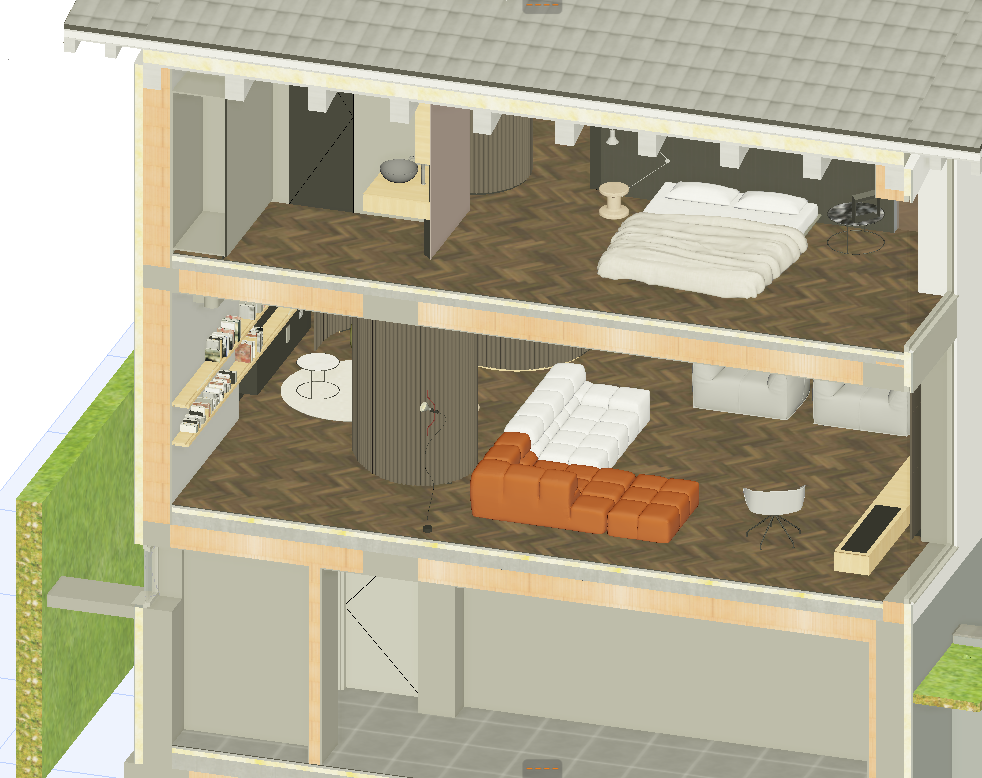

Standardmäßig ist die Schnittflächendarstellung unter Elemente in 3D filtern und schneiden mit der Option wie Elemente definiert. Um die Schnittflächendarstellung für alle Elemente zu ändern, können die folgenden Schritte durchgeführt werden:
Über Ansicht > Elemente in 3D Ansicht > Elemente in 3D filtern und schneiden öffnen
-

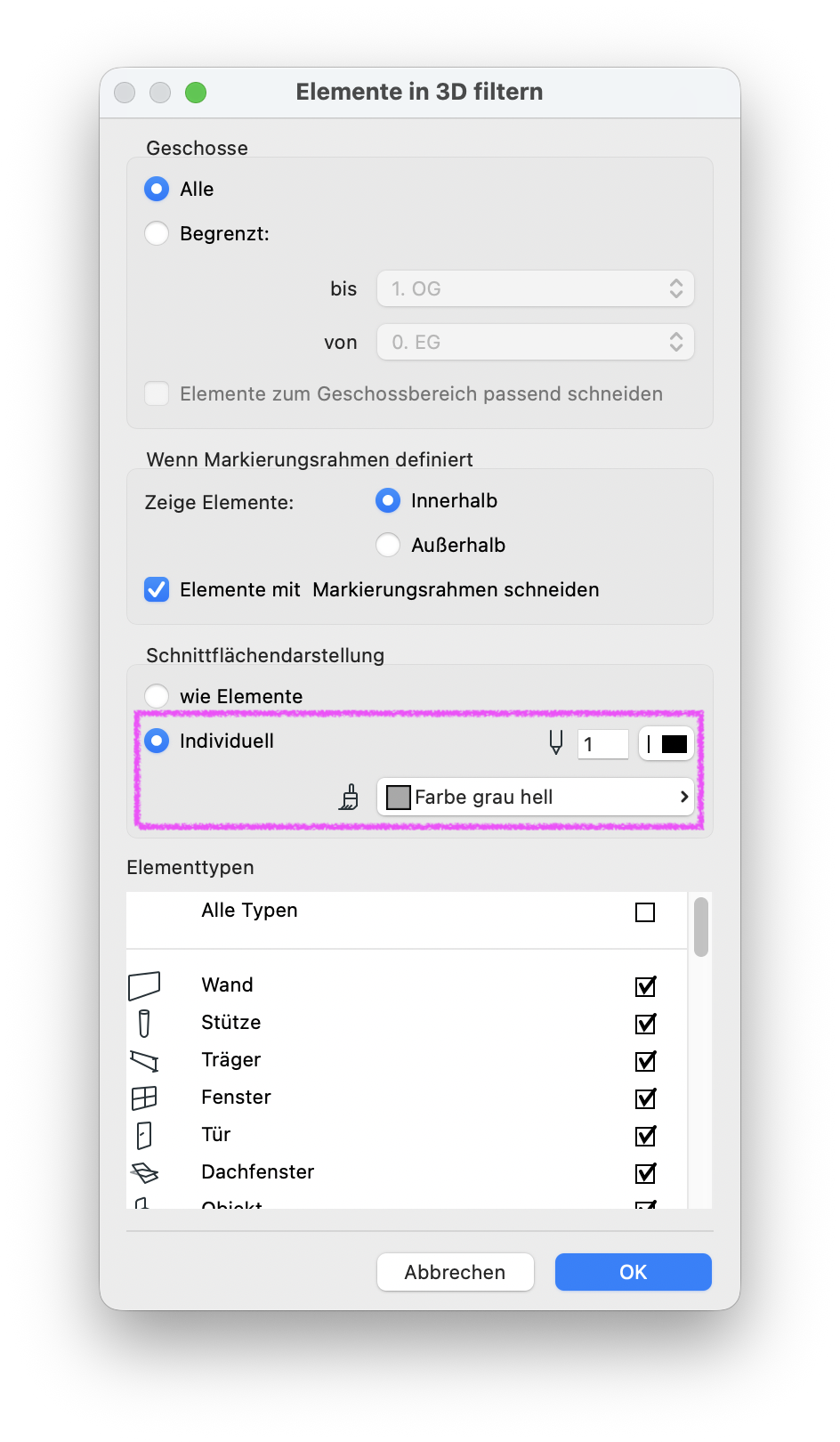

Im Dialog Elemente in 3D filtern die Option Schnittflächendarstellung mit Individuell definieren
Eine Oberfläche für die Schnittflächen auswählen
Einen Stift für die Schnittkonturen auswählen
- Mit OK bestätigen

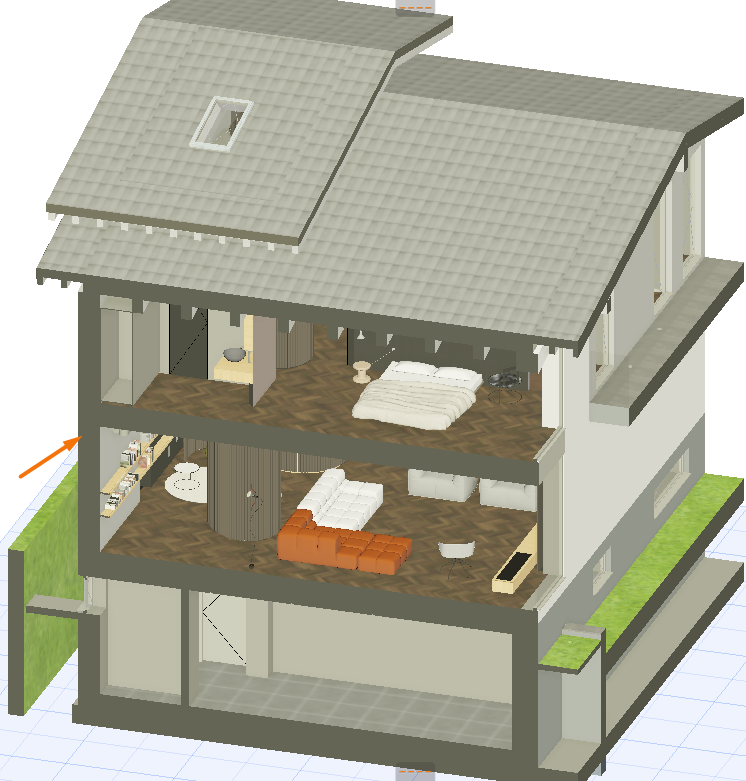

Das 3D‑Modell zeigt alle Schnittflächen mit der ausgewählten Oberfläche an:
Hinweis:

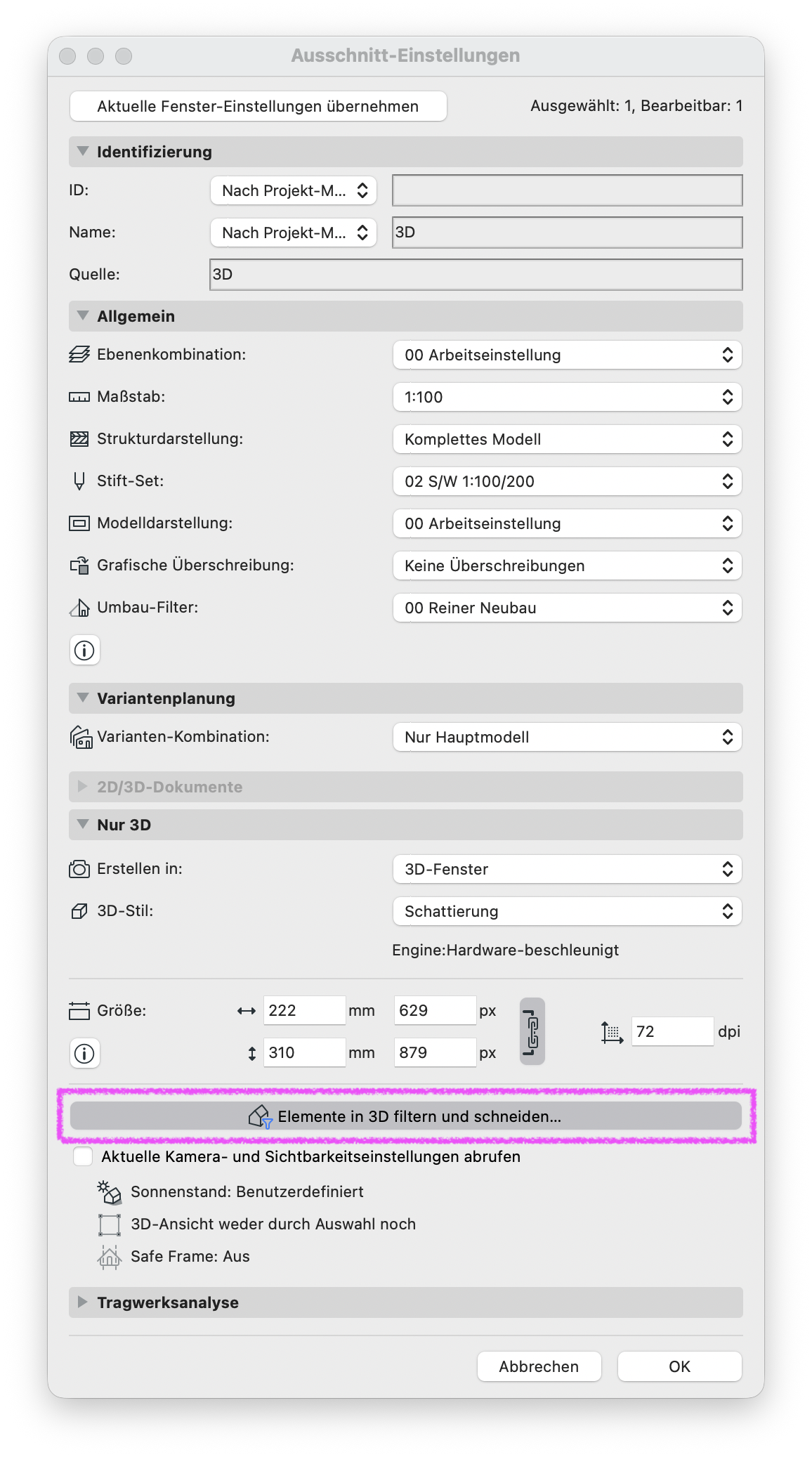

Die Einstellung kann auch direkt über den Ausschnitt im Reiter Nur 3D > Elemente in 3D filtern und schneiden... aufgerufen und dauerhaft nur im gewünschten 3D‑Ausschnitt gesichert werden.
