Problemstellung

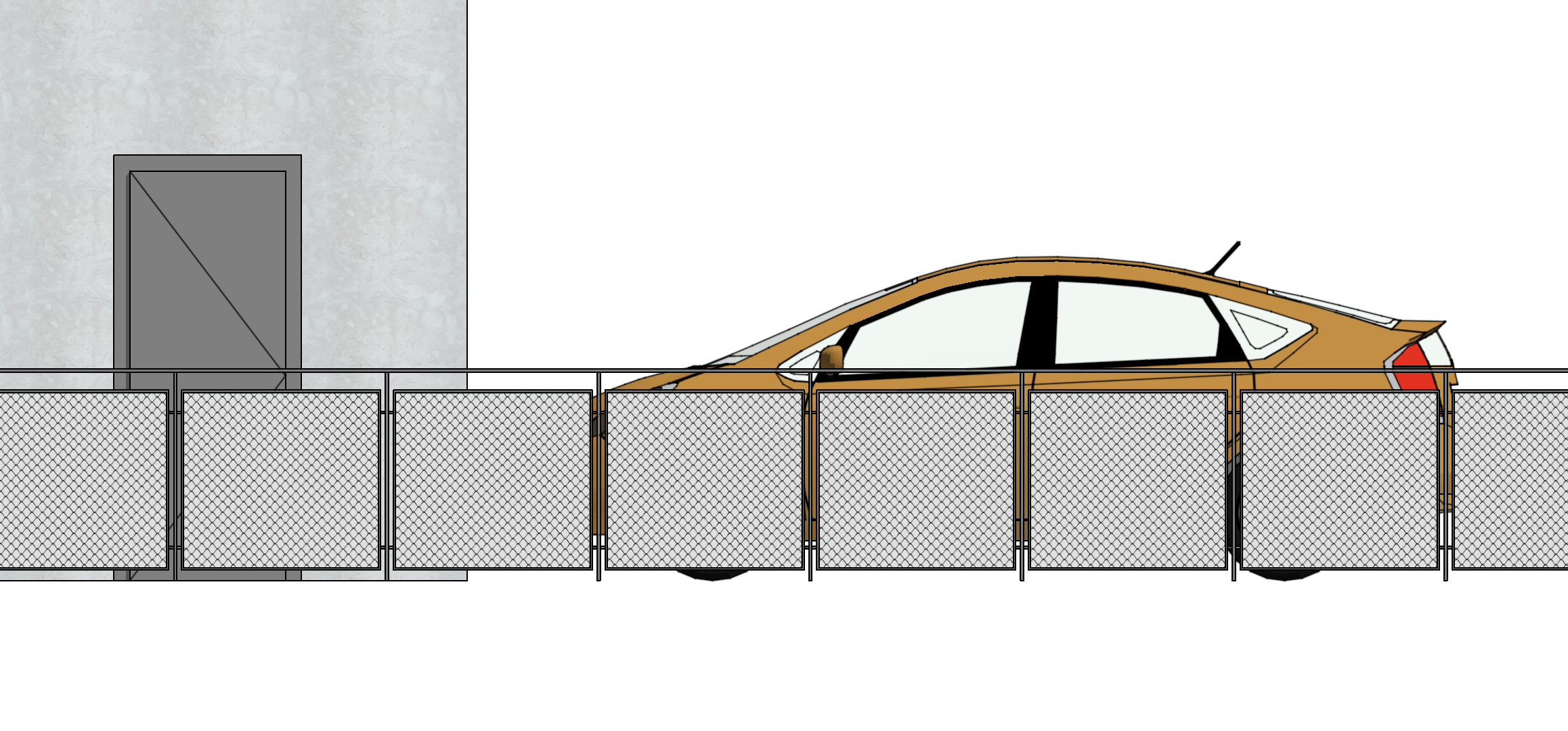

Für ein Oberflächenmaterial wurde ein Texturbild mit aktiviertem Alpha-Kanal bzw. Transparenz definiert. Im 3D-Fenster wird das Oberflächenmaterial korrekt dargestellt und dahinterliegende Elemente sind sichtbar, in generierten Schnitten und Ansichten werden die Elemente jedoch durch das Oberflächenmaterial verdeckt. Das Material wird vollflächig und opak mit einer geschlossenen Füllfläche dargestellt.
Troubleshooting
Transparenzen von Oberflächenmaterialien mit Alpha-Kanal können ausschließlich über Darstellungen aus dem 3D-Fenster berücksichtigt werden. Im Folgenden sind die notwendigen Arbeitsschritte erläutert:
1. Axonometrie-Darstellung im 3D-Fenster erstellen
Ansicht > 3D-Darstellungsmodus > Standort und Projektionsart…

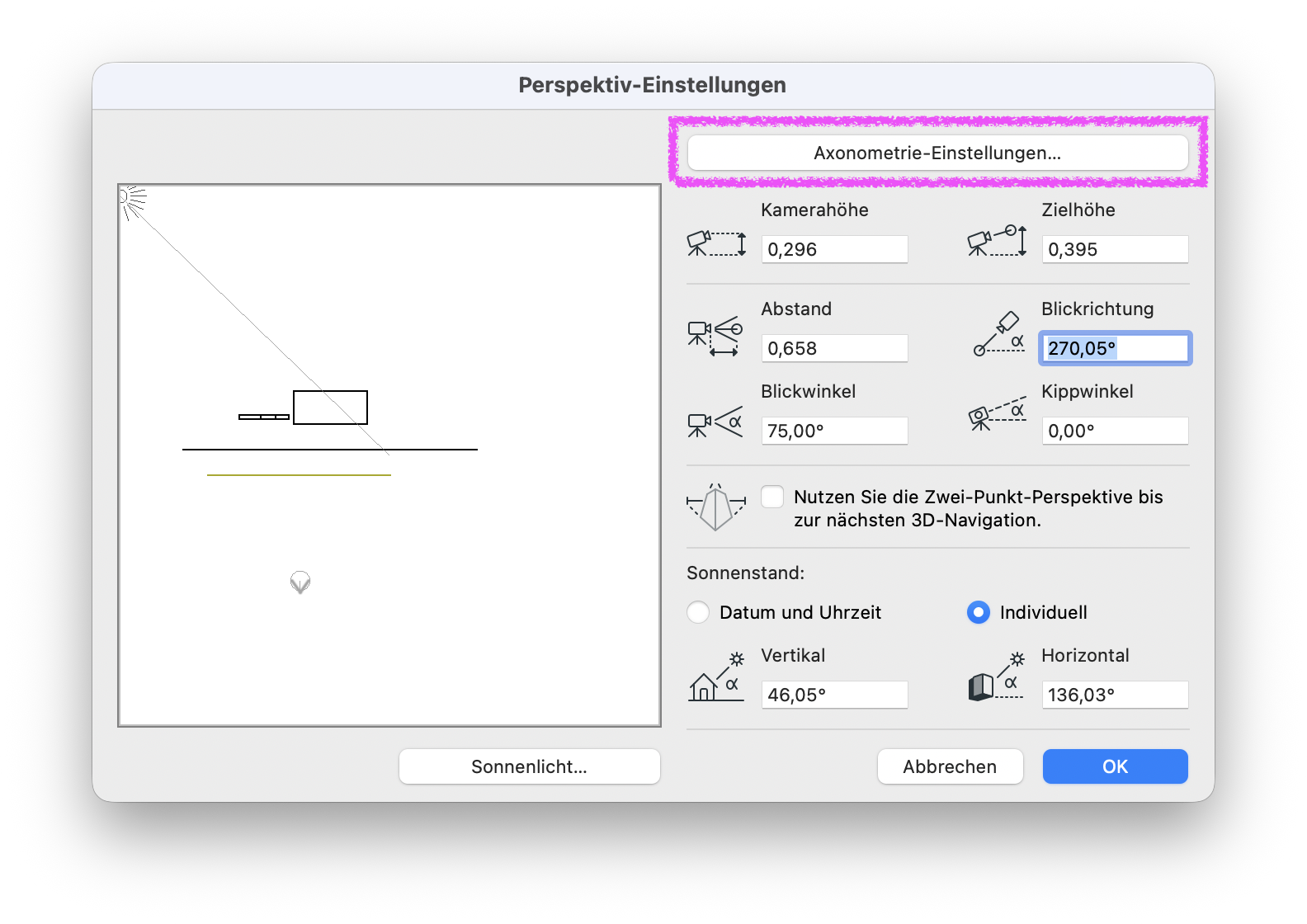

Das 3D-Modell, welches die gewünschte Ansicht zeigt, im 3D-Fenster öffnen und die Einstellungen Standort und Projektionsart… aufrufen und den Button Axonometrie-Einstellungen… betätigen:

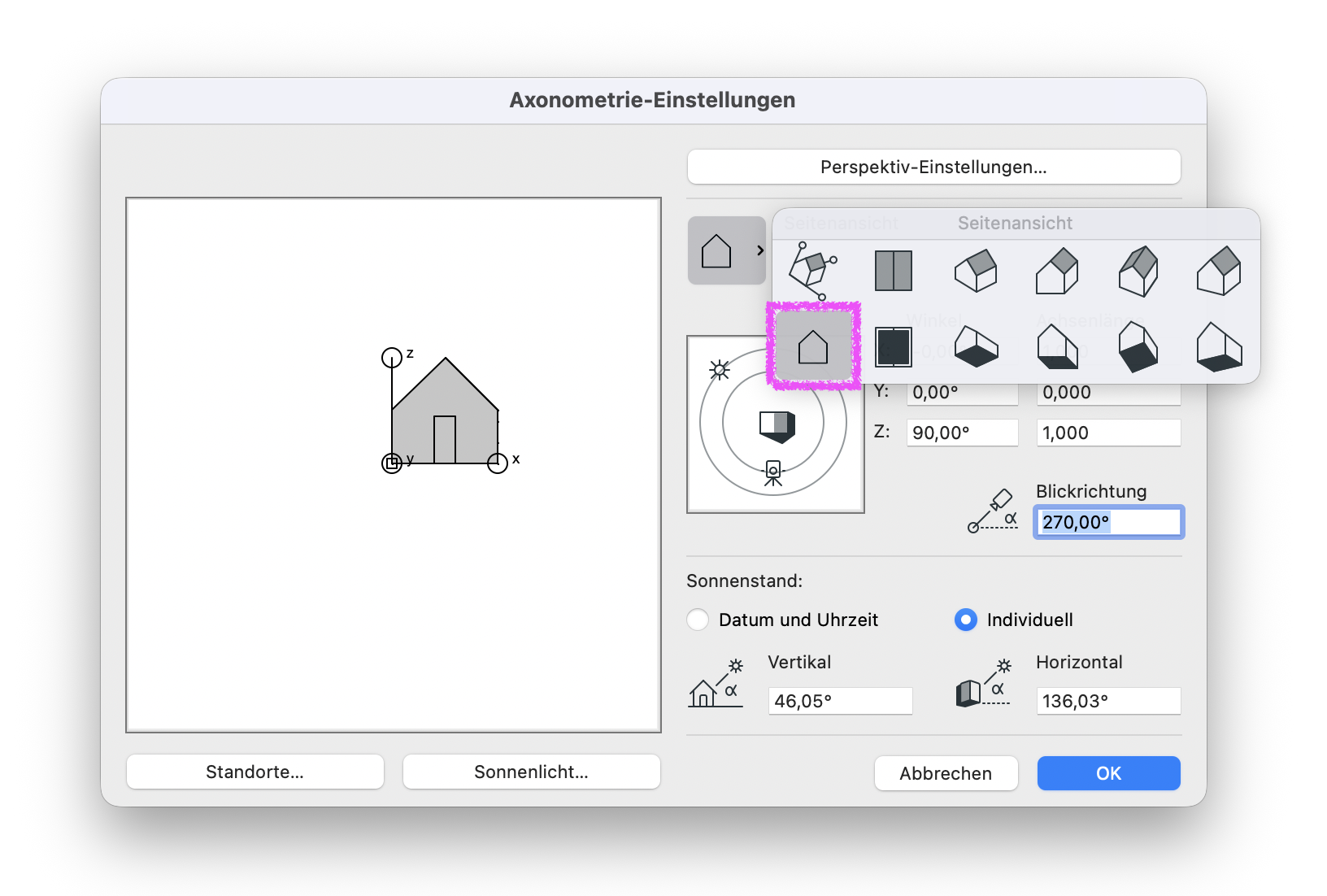

Anschließend die passende Projektion, beispielsweise eine Seitenansicht, festlegen:

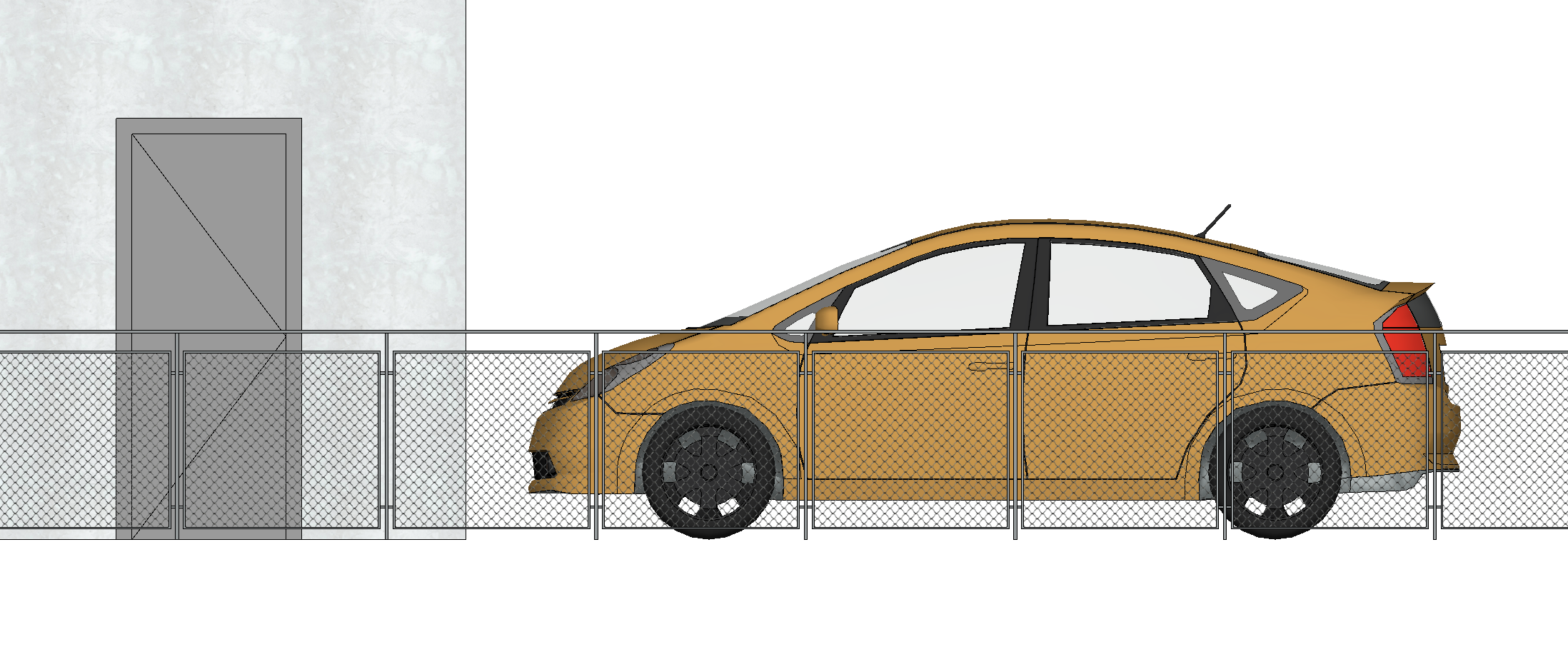

Durch die axonometrische Darstellung des 3D-Modells mit der passenden Projektion wird nun die gewünschte Ansicht erzeugt, in welcher nun das Oberlfächenmaterial mit Transparenz korrekt dargestellt ist:
Hinweis:
Alternativ kann die Ansicht über Ansicht > 3D-Navigation Extras > Senkrecht auf die angeklickte Fläche sehen erzeugt werden. Anschließend im 3D-Fenster eine geeignete Fläche anklicken, um die gewünschte Ansicht automatisch auszurichten.
2. Ansicht des 3D-Modells als Ausschnitt speichern und auf Layout platzieren
Die konfigurierte Axonometrie des 3D-Modells in der Ausschnittmappe als Ausschnitt speichern und anschließend als Zeichnung auf das gewünschte Layout platzieren.
3. Zeichnung maßstabsgerecht anpassen

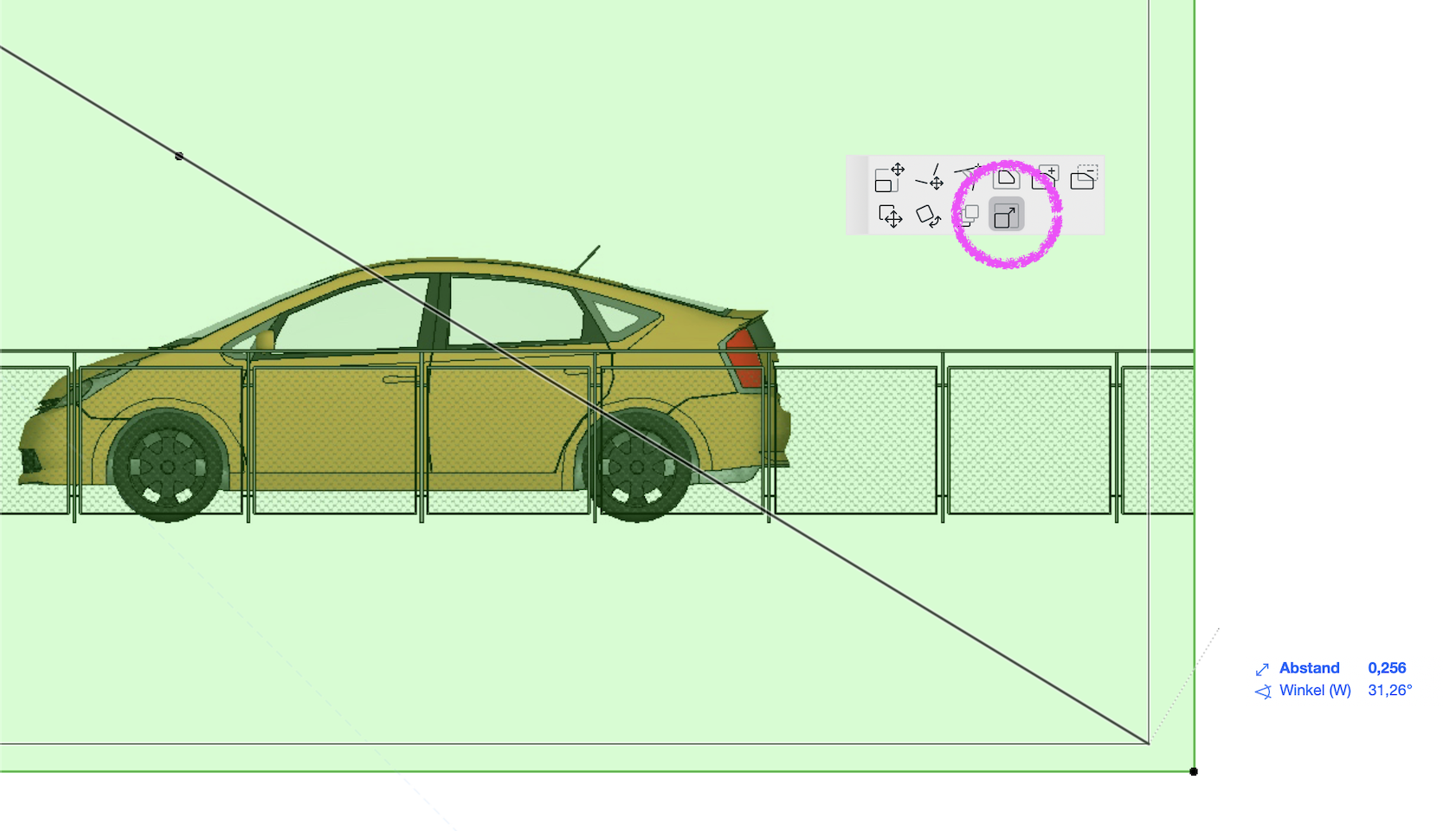

Die platzierte Zeichnung auf dem Layout auswählen und über die Pet-Palette den Befehl Längenänderung verwenden.
Die Zeichnung entsprechend skalieren, bis die gewünschte maßstabsgerechte Darstellung erreicht ist.
Hinweis:
Wenn bestimmte Transparenzgrade von Bauteilen in Ansichten nicht dargestellt werden, dann kann dieser Artikel weiterhelfen.
