Problemstellung
Eine bestimmte 3D-Projektion bzw. Perspektive aus dem 3D-Fenster soll mit identischer Position, Blickrichtung und Blickhöhe in eine andere Projektdatei übernommen werden.
Troubleshooting
1. 3D-Ausschnitt einer Kamera zuweisen
Dokumentation > Dokumentationswerkzeuge > Kamera

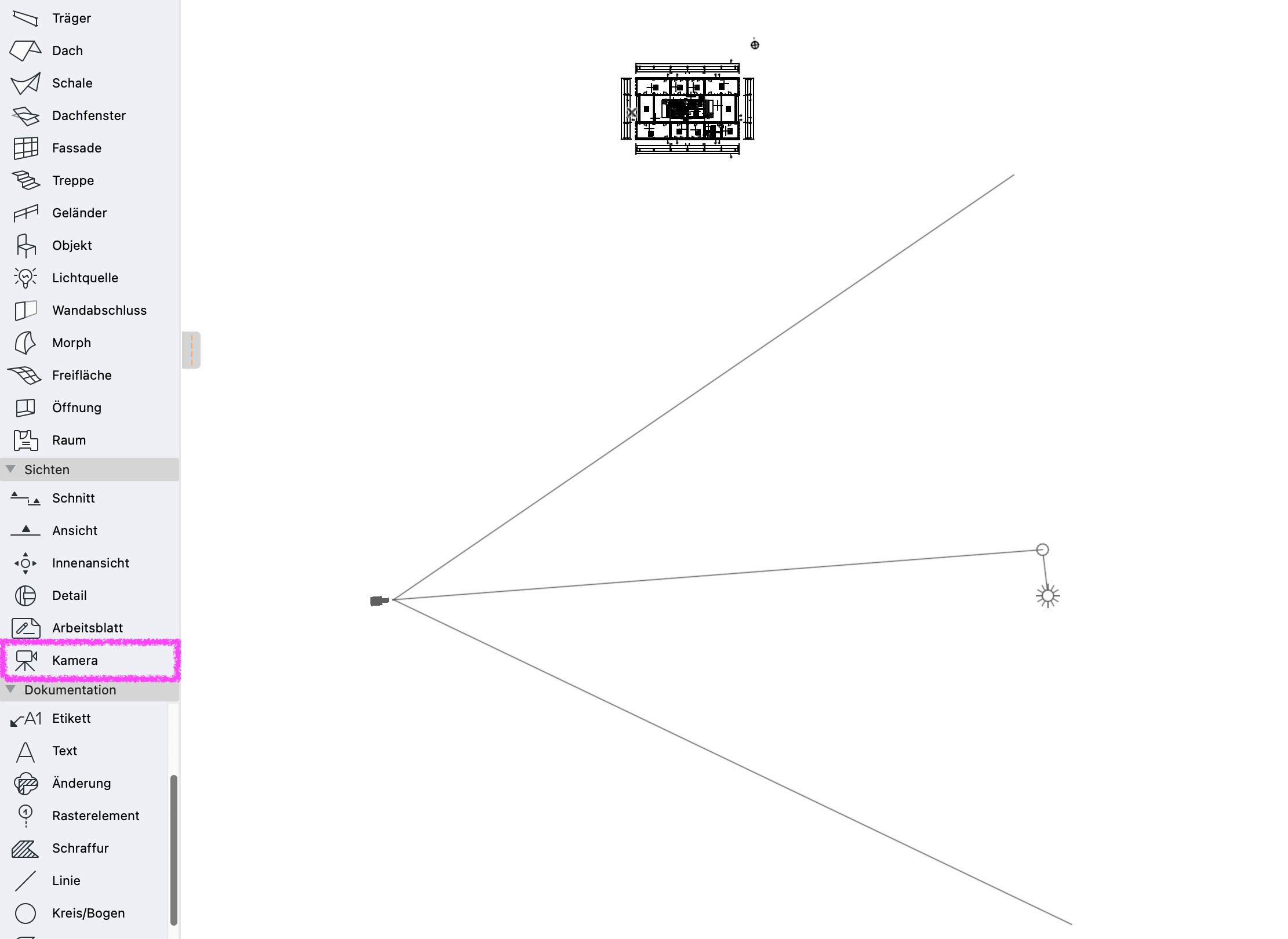

- Eine Kamera an einer beliebigen Position im Grundriss platzieren:
- Das 3D-Fenster öffnen und die Perspektive wie gewünscht einstellen.

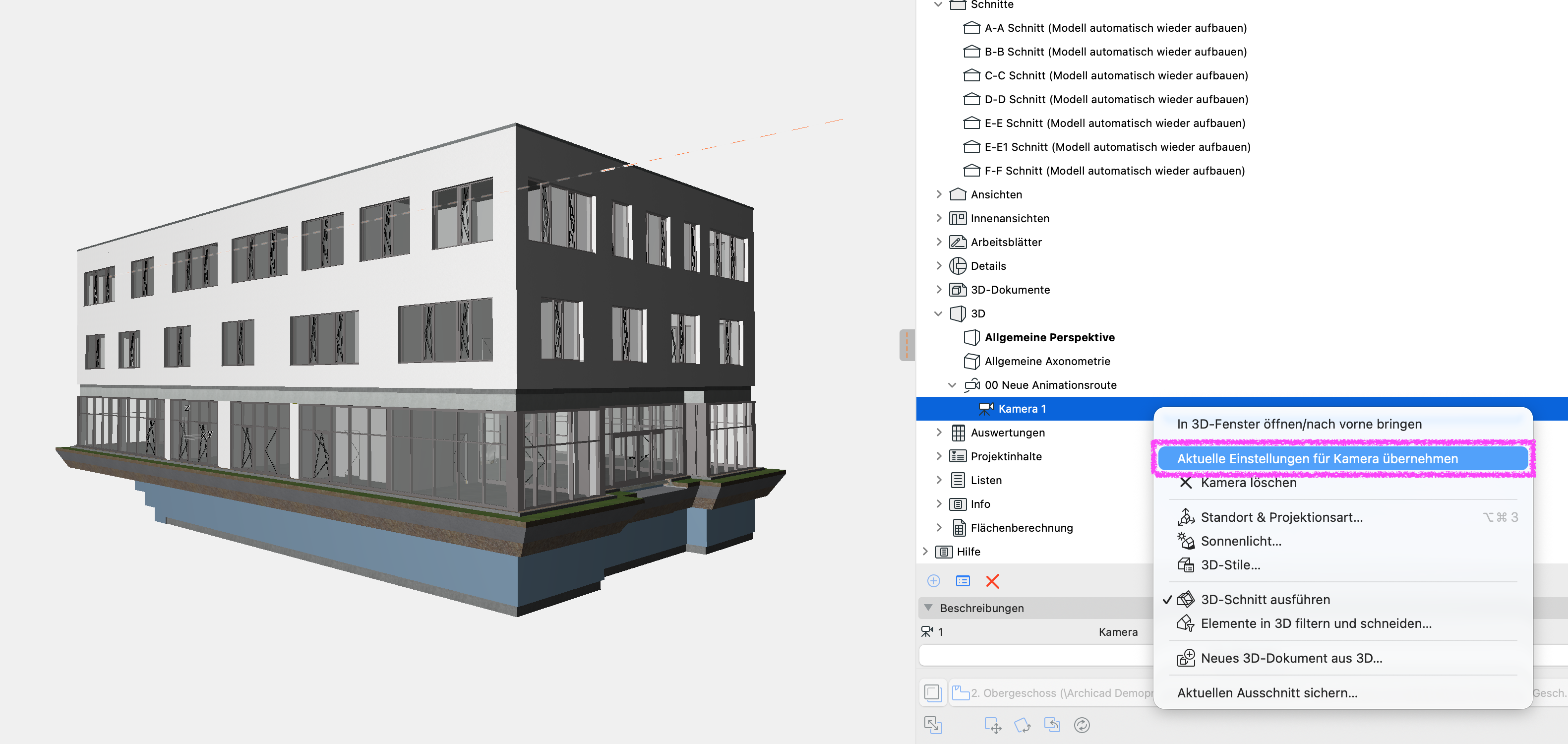

- Im Navigator die Kamera mit einem Rechtsklick auswählen und den Befehl Aktuelle Einstellungen für Kamera übernehmen ausführen:
Hinweis:
Die exakte Position, Blickrichtung, Blickhöhe und Projektion des 3D-Ausschnitts werden in der Kamera gespeichert und können dadurch in andere Projektdateien übertragen werden.
2. Kamera in die andere Projektdatei übernehmen
- Die Kamera im Grundriss auswählen und kopieren.
- Die Ziel-Projektdatei öffnen.

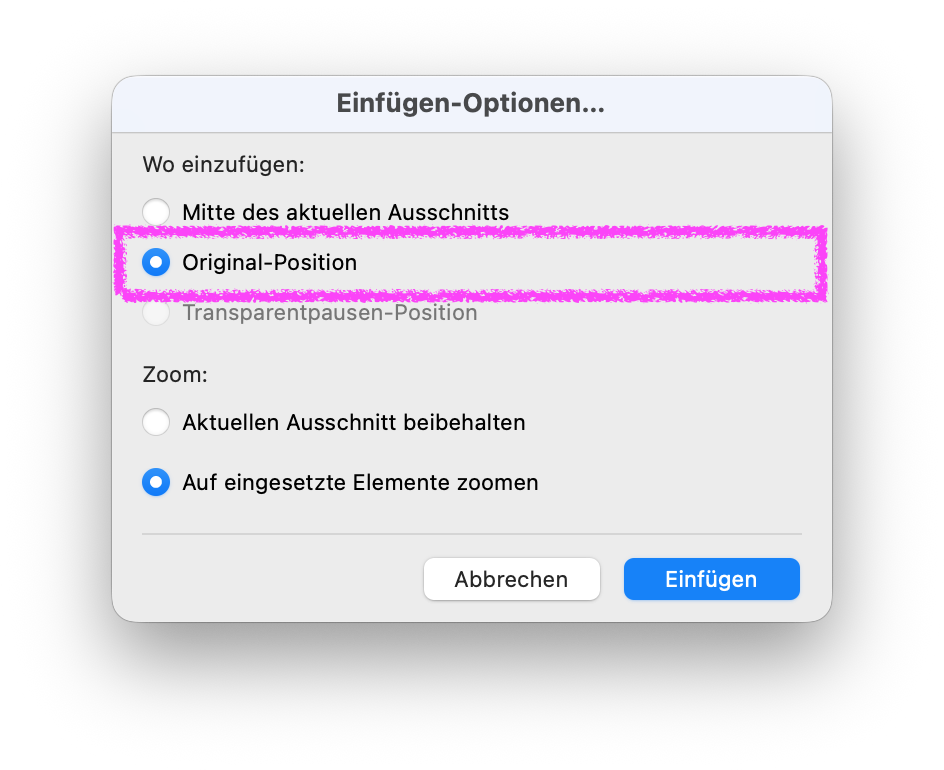

- Die Kamera an der Original-Position im Grundriss einfügen.
Hinweis:
Nach dem Einfügen kann die gespeicherte Kamera in der Ziel-Projektdatei geöffnet werden und erzeugt denselben 3D-Ausschnitt wie in der Quelldatei, welcher nun als ein neuer Ausschnitt aus dem 3D-Fenster in der Ausschnitt-Mappe gespeichert werden kann.
