Descrição
Você precisa de uma lista de materiais que mostre cada material de construção no interior de uma composta de parede em vez de listar a parede como um único item. Um mapa de elementos construtivos lista apenas o nome da composta e as quantidades gerais da parede, de modo que o núcleo e os revestimentos não apareçam como linhas separadas.
Solução
Um mapa de elementos construtivos sempre lista elementos inteiros, portanto, uma parede construída com uma composta é tratada como um único item. Use um mapa de Componentes em vez disso para decompor a composta em seus materiais de construção. Este tipo de mapa lista cada camada de um elemento composto ou de perfil separadamente. Consulte Dados do Componente na documentação de ajuda para a lista completa de propriedades que você pode exibir.
-
Abra Definições de Esquema. Faça um dos seguintes:

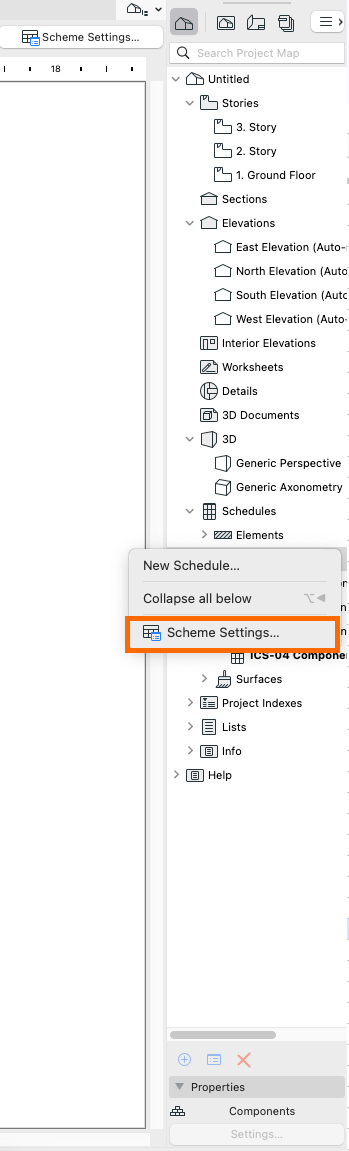

- Clique com o botão direito em qualquer mapa no Navegador e escolha Definições de Esquema.
- Selecione qualquer mapa no Navegador e clique em Definições na parte inferior da janela.
- Ir para Documentação > Mapas e Listagens > Mapas > Definições de Esquema.
- Clique em Novo para iniciar um novo esquema de mapa.
-

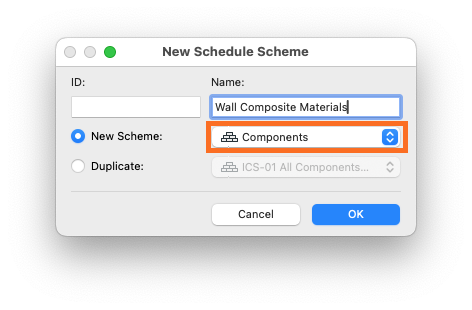

Escolha Componentes como o tipo de esquema e digite um Nome, por exemplo Materiais da Composta de Parede.
- No painel Critério clique em Adicionar Critério e selecione Tipo de Elemento. Defina o valor como Parede para que apenas componentes de parede apareçam no mapa.
-

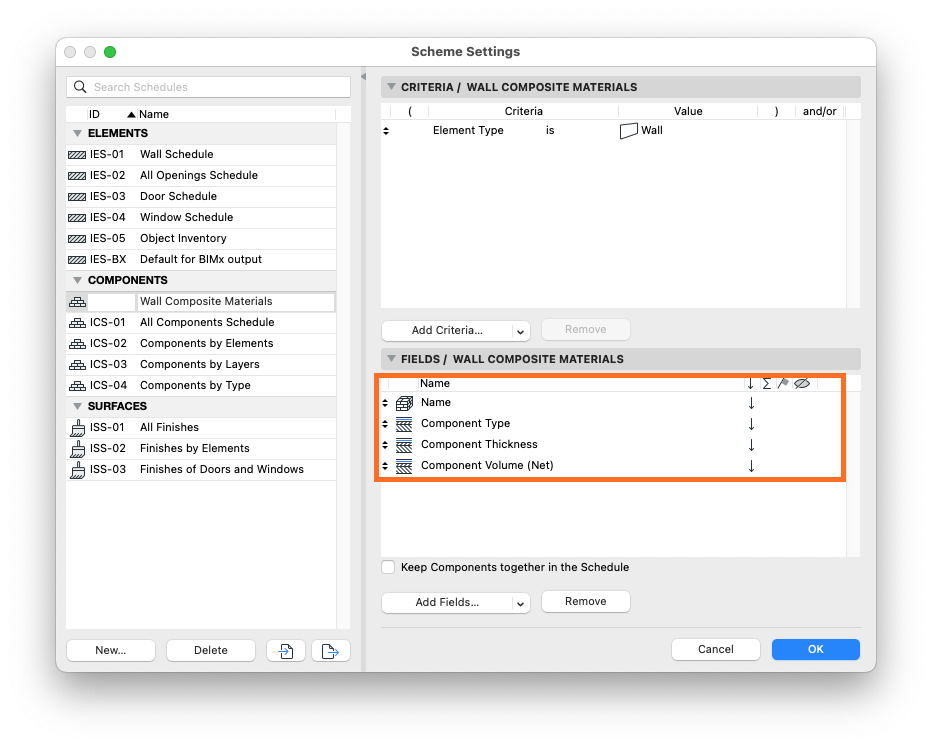

Clique em Adicionar Campos para escolher os dados necessários. Adicione os seguintes campos:
- Material de Construção
- Tipo de Componente
- Espessura do Componente
- Volume do Componente (Líquido) ou Área Projetada do Componente (Líquido)
- Marque Manter Componentes Agrupados se quiser que as camadas de cada parede sejam agrupadas na mesma ordem de construção usada em Definições de Composta. Consulte Adicionar Campos para detalhes sobre esta opção.

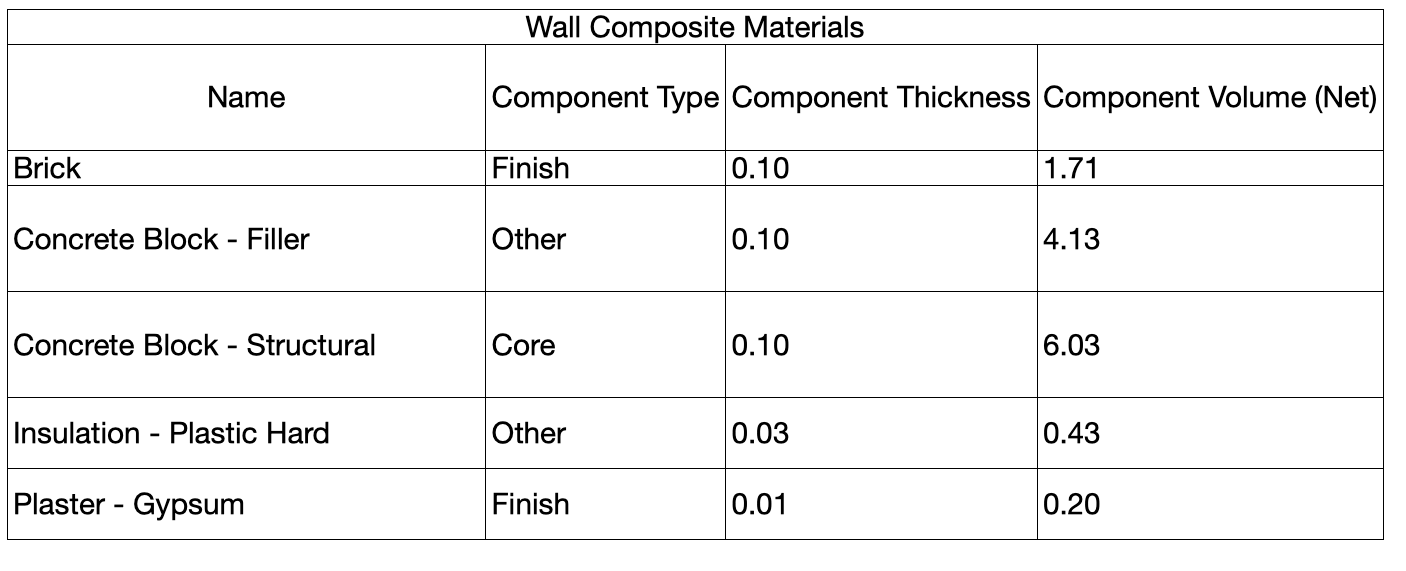

- Clique em OK para gerar o mapa.
