Revestimento exterior de janela ou porta encostado na aresta da parede

Descrição do problema

O revestimento exterior está sendo empurrado para a aresta da janela em vez de ficar assentado dentro da distância ao plano da parede.

Antes	Depois

Quando a opção Distância ao Plano da Parede estiver desativada nas Opções de Visualização do Modelo, a distância ao plano da parede é removida em 2D. Como resultado, a abertura onde o revestimento normalmente se encaixa é preenchida, não deixando nenhum rebaixo na parede. Isso faz com que o revestimento exterior seja deslocado para a aresta externa da parede.

Solução

Ative a opção Distância ao Plano da Parede na aba Nível de Detalhes dos símbolos de Portas e Janelas das Opções de Visualização do Modelo.

Etapas:

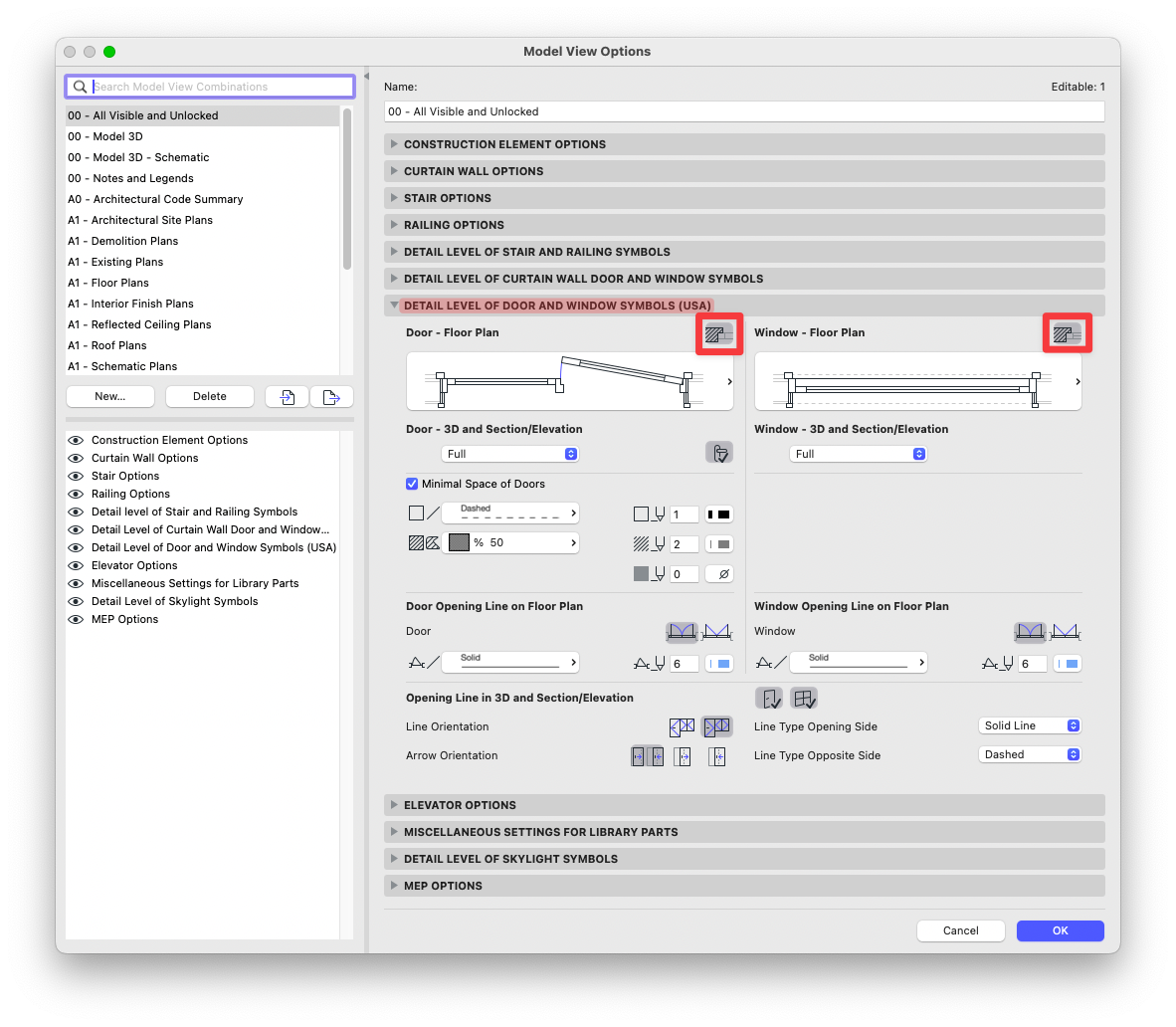

1. Acesse Documentação> Vista do Modelo> Opções de Visualização do Modelo…
2. Selecione a Combinação de Vista do Modelo
3. Abra a aba Nível de Detalhes dos símbolos de Portas e Janelas.
4. Ative o botão 'Distância ao Plano da Parede'.
5. Clique em OK para aplicar as alterações.
