Como exibir vigas com tramas sobrepostas em vez de linhas escondidas em plantas de estrutura?

Descrição do problema

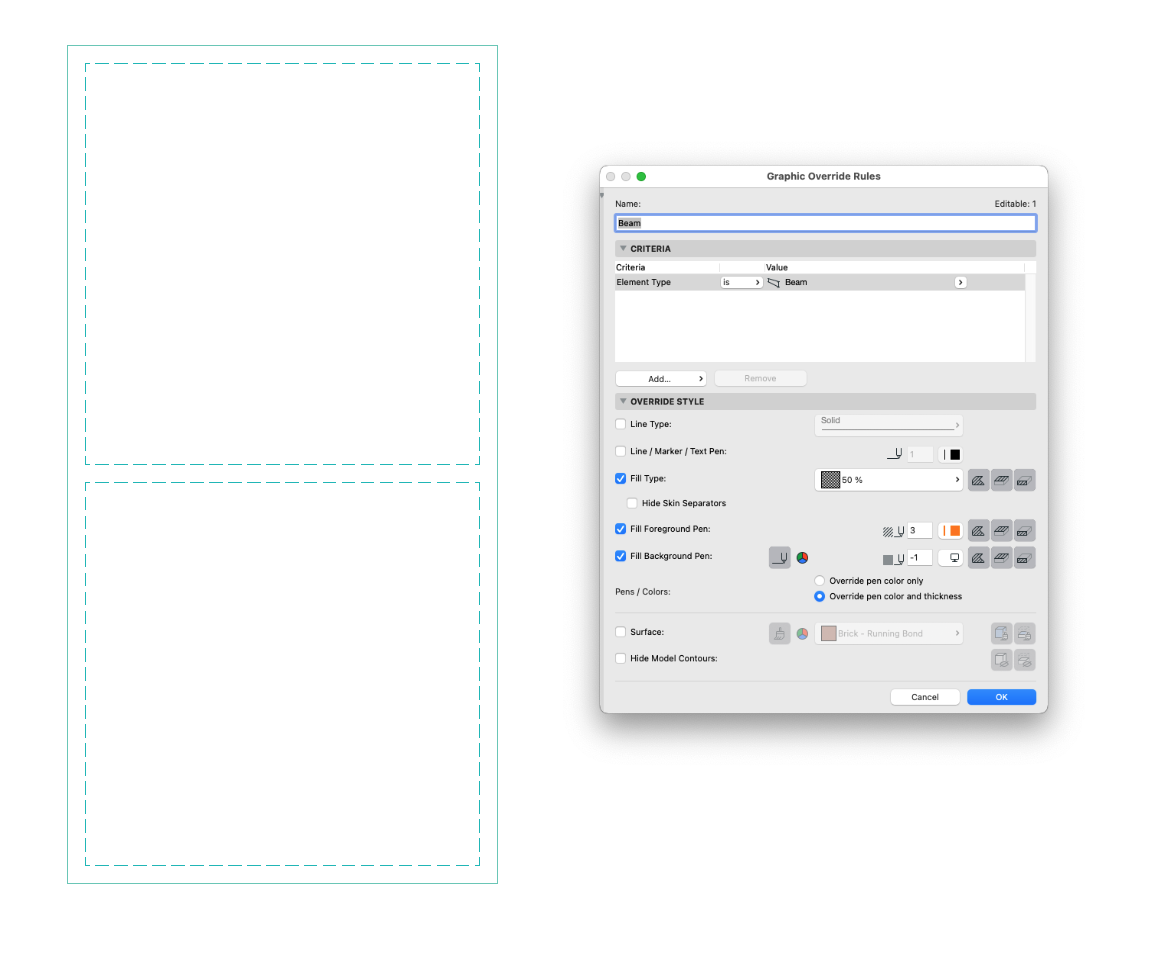

Você cria uma planta de estrutura e as vigas sob as lajes aparecem como linhas tracejadas escondidas. Você vê as tramas sobrepostas aplicadas, mas elas permanecem invisíveis na visualização.

Solução

A opção de linhas escondidas sob a laje nas Opções de Visualização do Modelo força as vigas sob as lajes a aparecerem como linhas tracejadas e impede a exibição das tramas. Ao desativar essa configuração, você pode destacar as vigas com tramas.

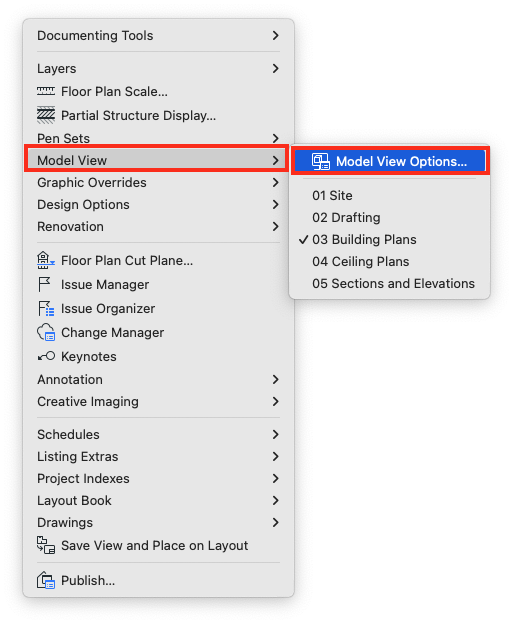

1. Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo

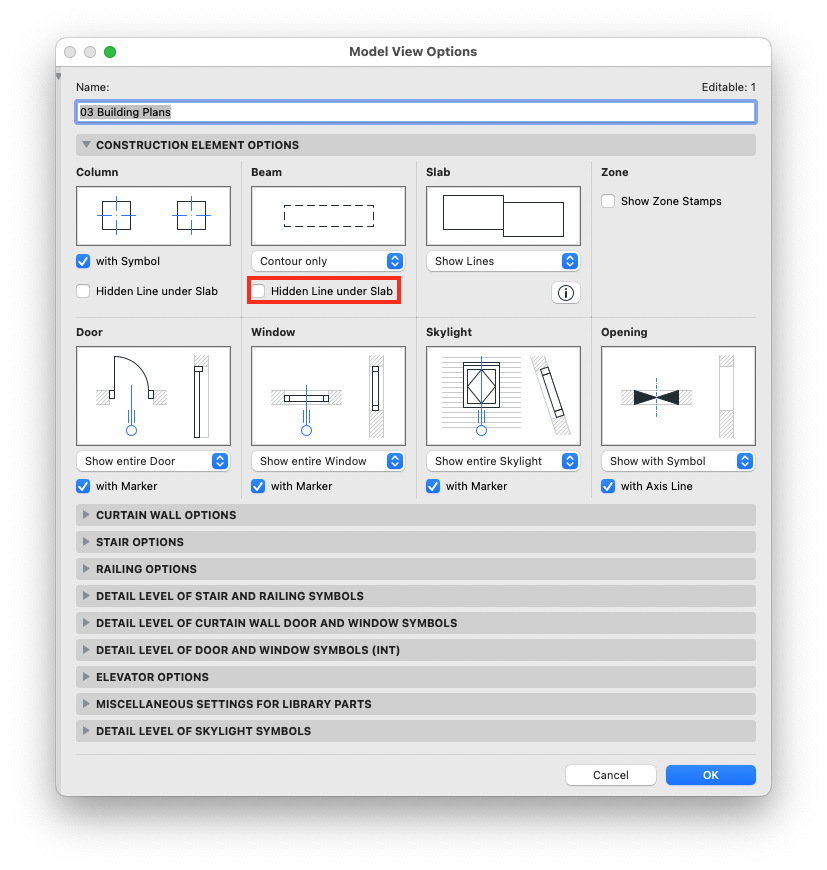

2. Expanda a aba Opções de Elemento Construtivo.
3. Localize a seção Viga.
4. Desmarque a opção Linha Escondida sob Laje.

5. Clique em OK para aplicar.

Dica: crie uma Combinação de Visualização do Modelo separada para esse tipo de planta, a fim de evitar conflitos com outras plantas que usem a mesma combinação.
