Descrição do problema

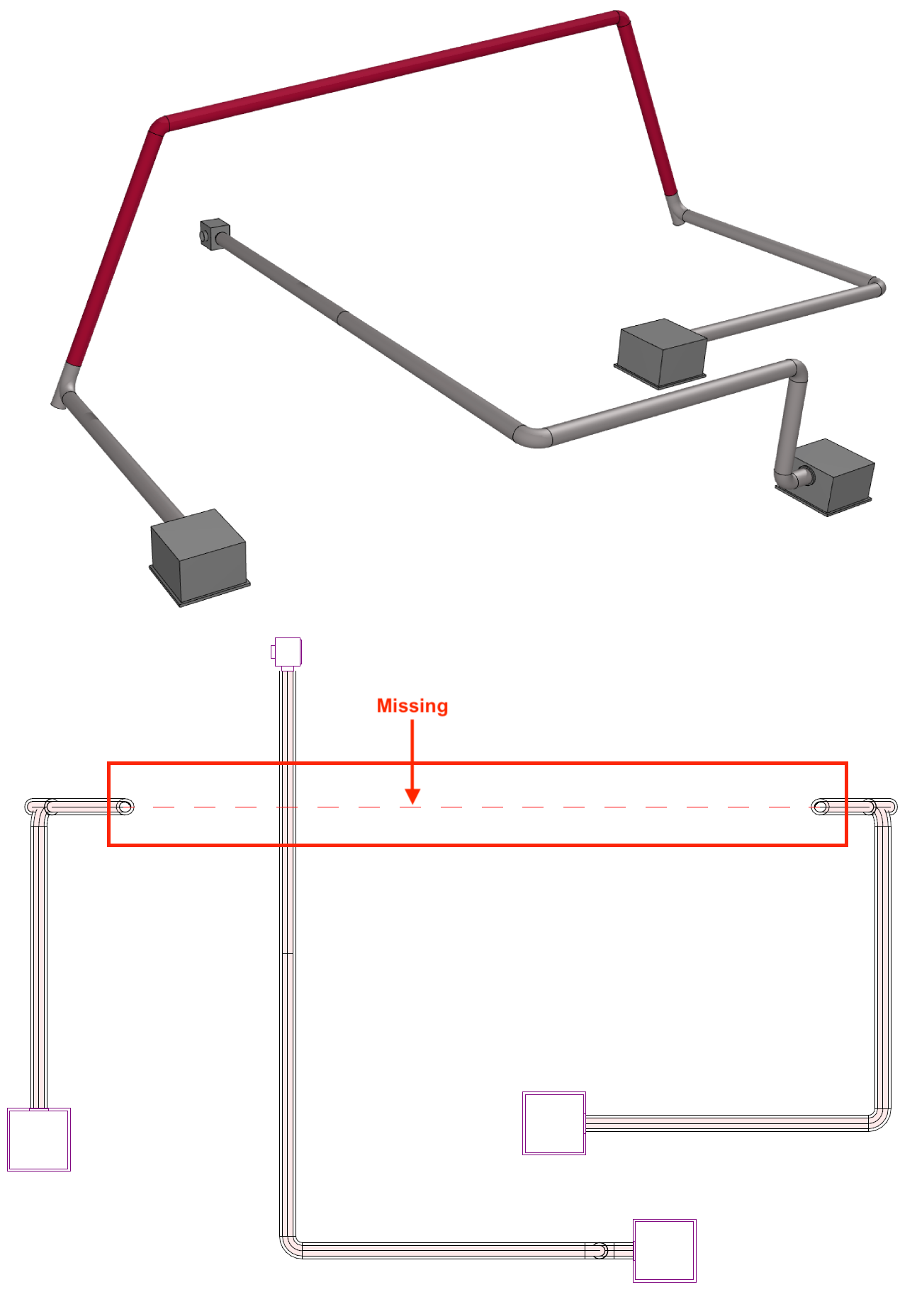

No Archicad, elementos de tubo MEP inclinados desaparecem ou não são exibidos corretamente na vista em planta, embora permaneçam visíveis na vista 3D e mantenham sua seleção por meio dos pontos de manipulação. Os tubos podem sumir quando a elevação de sua extremidade ultrapassa determinada altura.
Solução
Esse problema de exibição ocorre porque a definição padrão de Visualização em Planta para elementos de tubo está configurada no modo Vista e Corte. A representação simbólica oferece um método de exibição mais confiável para elementos de tubo inclinados na vista em planta.
- Selecione os elementos de tubo afetados na vista em planta.

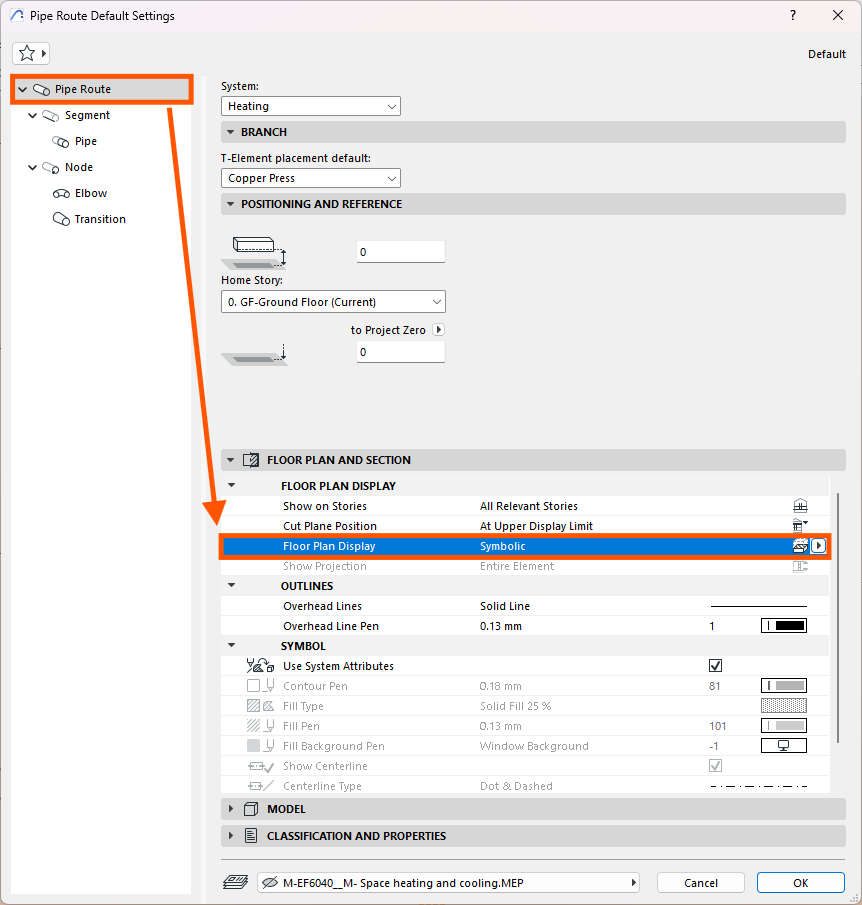

- Pressione Ctrl+T para abrir o diálogo de definições do Traçado de Tubo.
- Acesse Traçado de Tubo > Planta e Corte > Visualização em Planta.

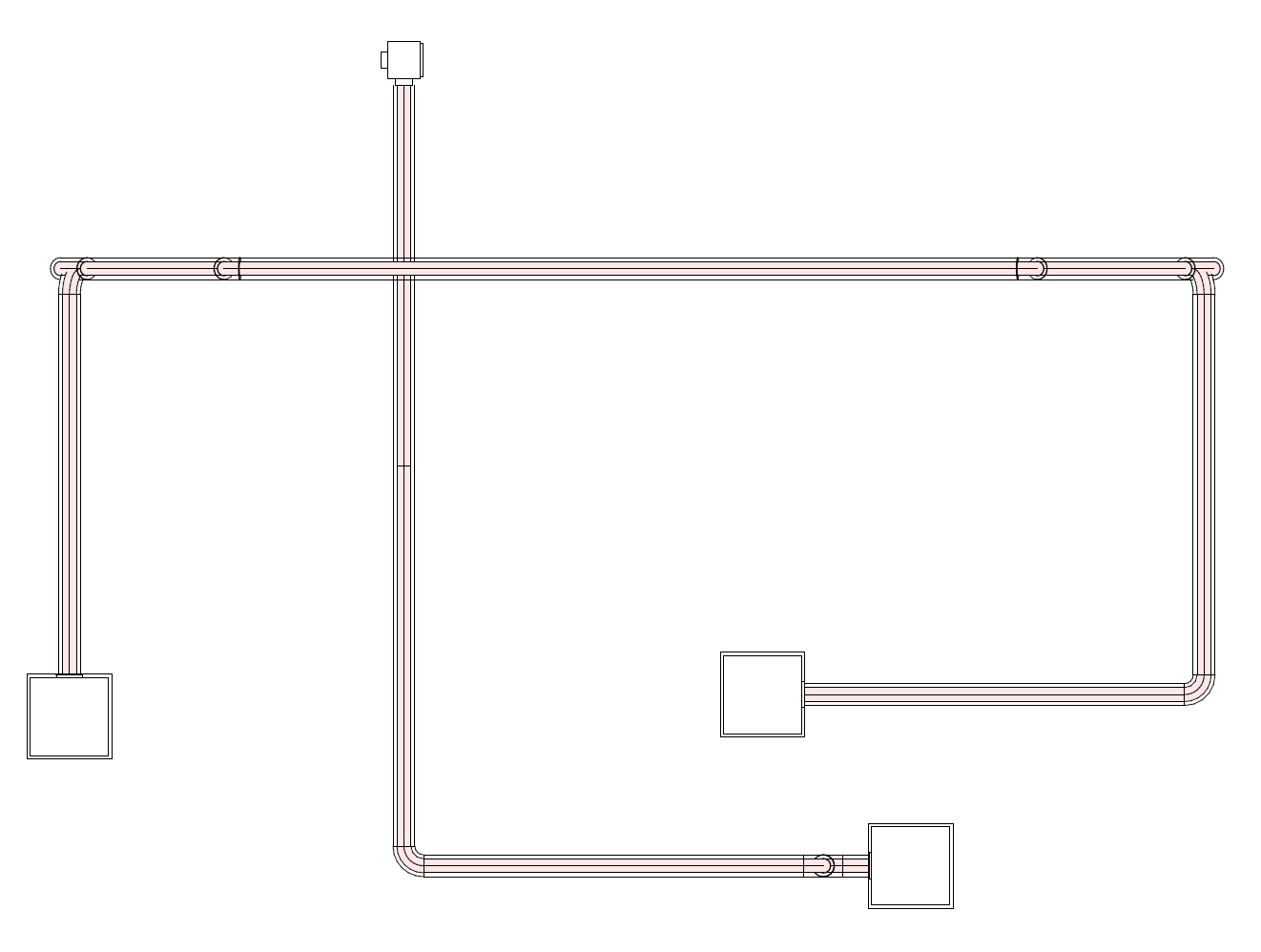

- Altere a definição de Visualização em Planta de Vista e Corte para Simbólica.
- Clique em OK para aplicar as alterações
Nota: os objetos de curva de tubo e de conexões podem não incluir a definição de Visualização em Planta e continuarão a usar seus métodos de exibição padrão.
