Descrição do problema

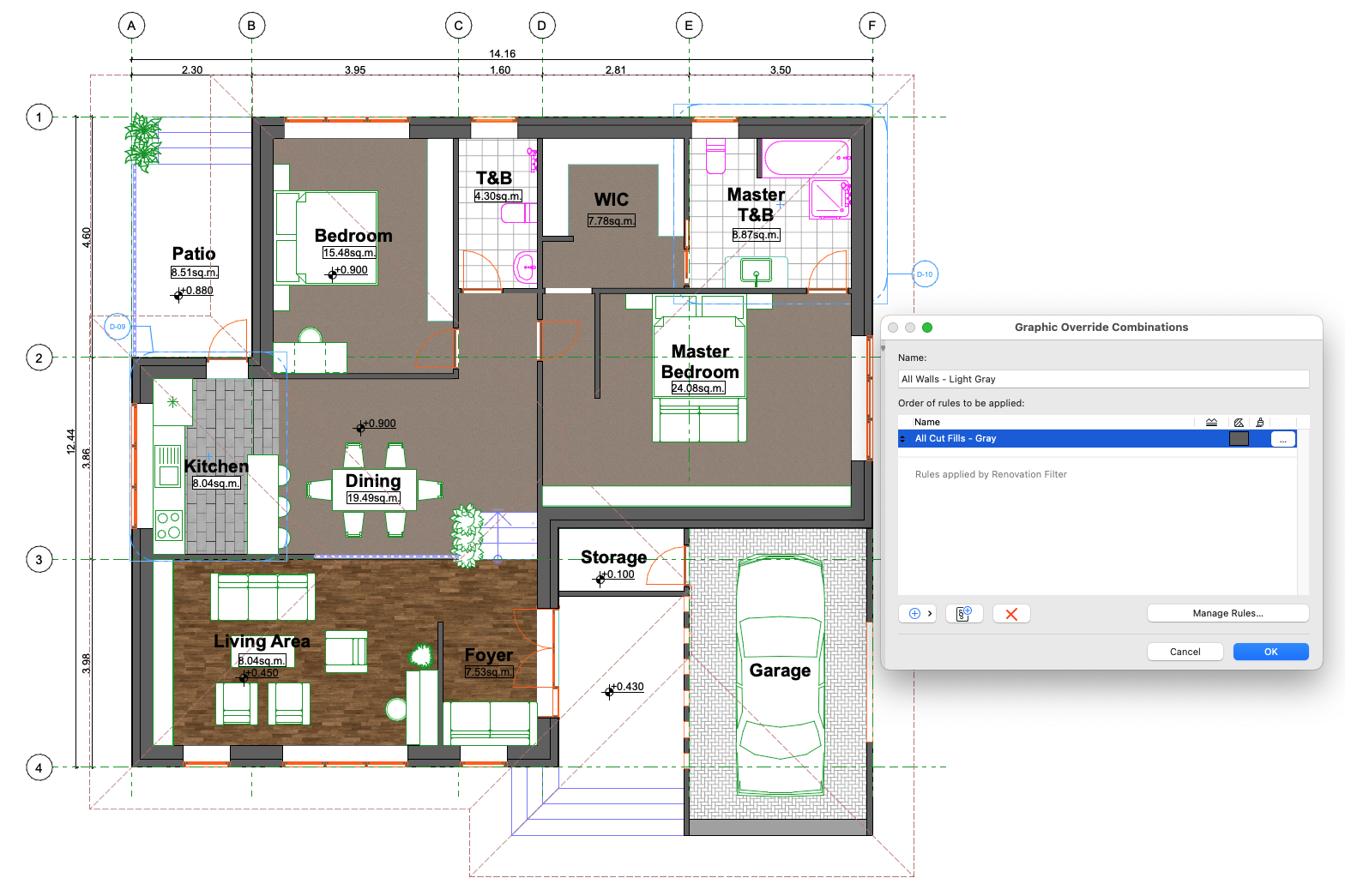

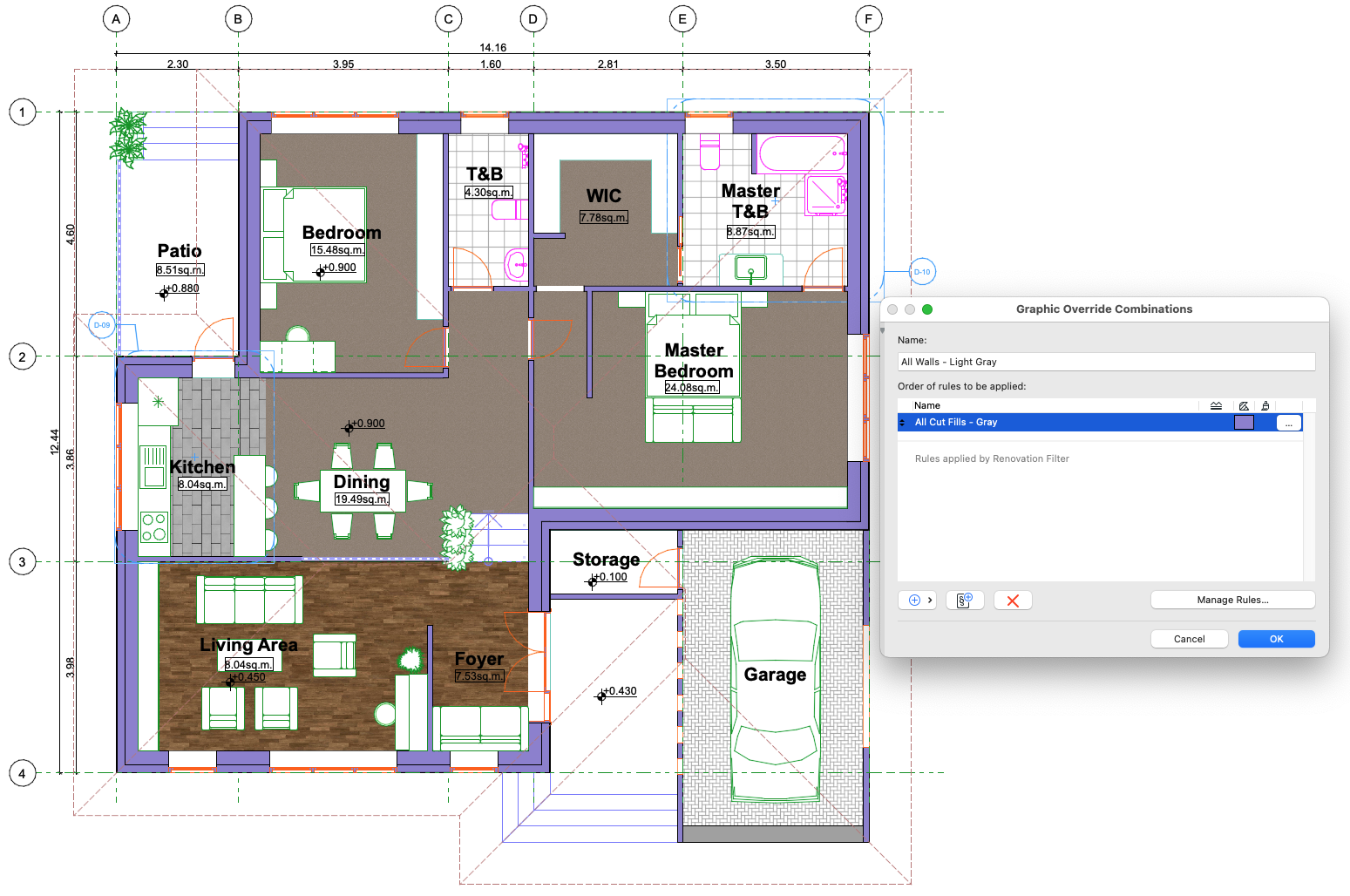

Quando você exporta uma combinação de sobreposição gráfica de um arquivo e a importa para outro, as tramas exibem cores diferentes do esperado. A regra parece importar corretamente e afeta os elementos certos, mas o resultado visual mostra tons de cor diferentes, mesmo havendo os mesmos materiais em ambos os arquivos.
Solução
Isso ocorre porque as regras de sobreposição gráfica referenciam números de caneta em vez de cores específicas, e os conjuntos de canetas entre arquivos frequentemente têm atribuições de cor diferentes para os mesmos números de caneta. Mesmo quando os materiais de construção são idênticos entre arquivos, as definições subjacentes do conjunto de canetas controlam as cores reais exibidas. Para corrigir isso, você precisa transferir conjuntos completos de atributos usando o Gestor de Atributos.
Abra o arquivo de origem contendo a exibição de sobreposição gráfica correta

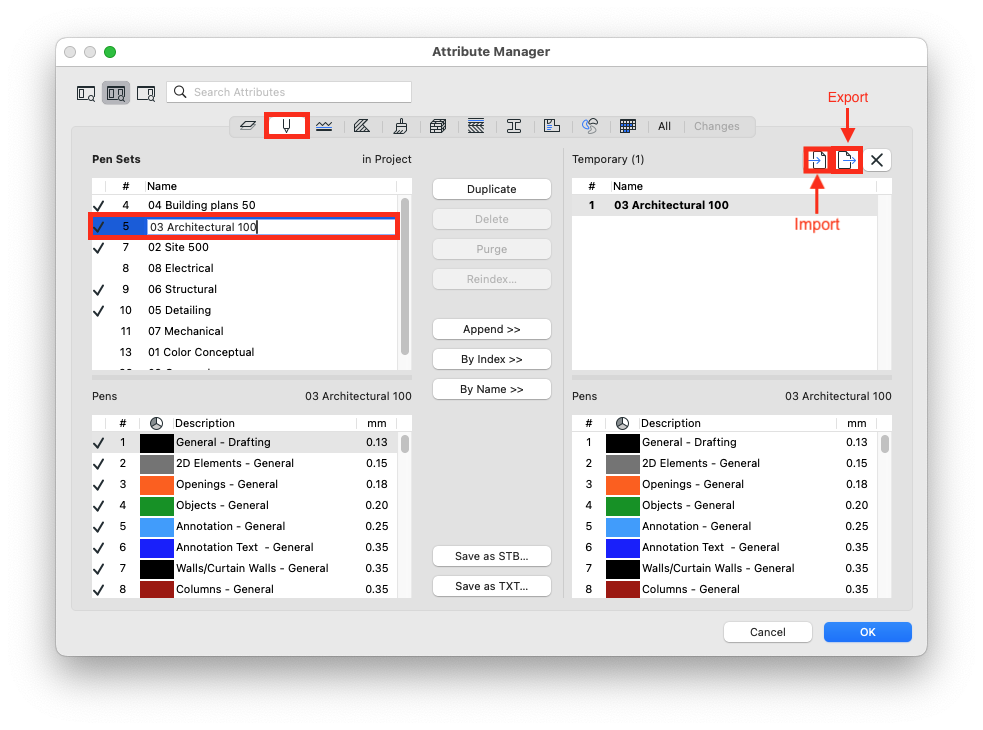

Acesse Opções > Atributos do Elemento > Gestor de Atributos
Selecione a aba Conjuntos de Canetas no painel esquerdo
Escolha o conjunto de canetas usado com sua combinação de sobreposição gráfica
Clique em Acrescentar >> para adicioná-lo à lista de transferência
Clique em Exportar e salve o arquivo de atributos
Abra o arquivo de destino onde as cores são exibidas incorretamente
Acesse Opções > Atributos do Elemento > Gestor de Atributos
Clique em Importar e selecione seu arquivo de atributos salvo
Escolha Acrescentar ou Substituir conforme apropriado para seus conjuntos de canetas
O Gestor de Atributos fornece controle abrangente sobre a transferência de atributos entre arquivos, garantindo que as combinações de sobreposição gráfica sejam exibidas consistentemente em diferentes projetos. Quando as regras de sobreposição gráfica referenciam canetas específicas, tramas ou materiais, transferir o conjunto completo de atributos elimina discrepâncias de cor causadas por diferentes definições de atributo.
