Descrição do problema

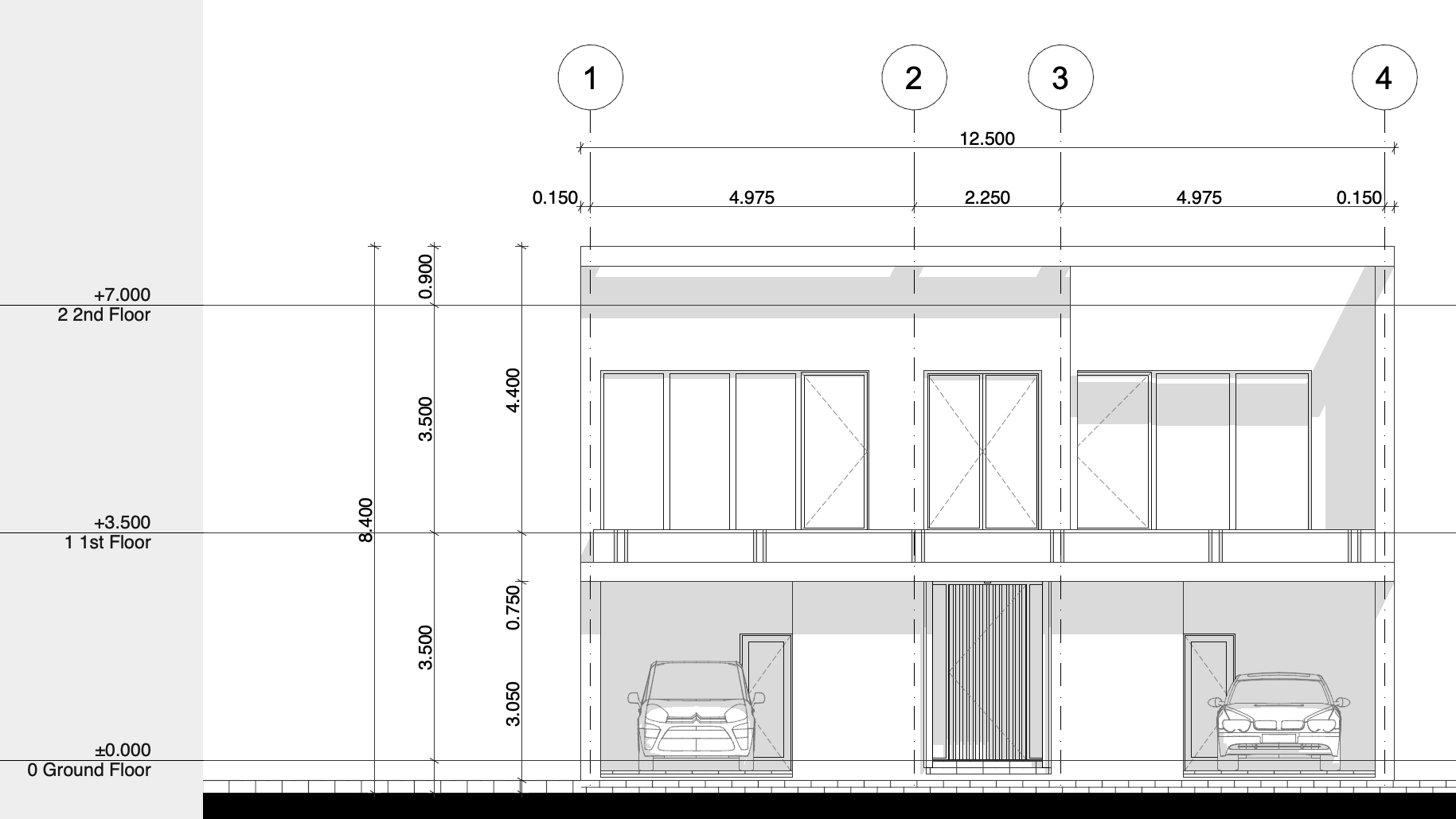

As linhas de abertura de portas e janelas aparecem como linhas contínuas, por padrão, nas vistas de elevação, mas você quer que elas sejam exibidas como linhas tracejadas e que a aparência delas mantenha o mesmo tipo de linhas, independentemente da sua preferência pela representação tracejada nas elevações.
Solução
A exibição das linhas de abertura é controlada pelas Opções de Visualização do Modelo, e não pelas definições individuais dos objetos. Nas versões recentes, essas definições são centralizadas para garantir um controle consistente em todas as janelas e portas do projeto.

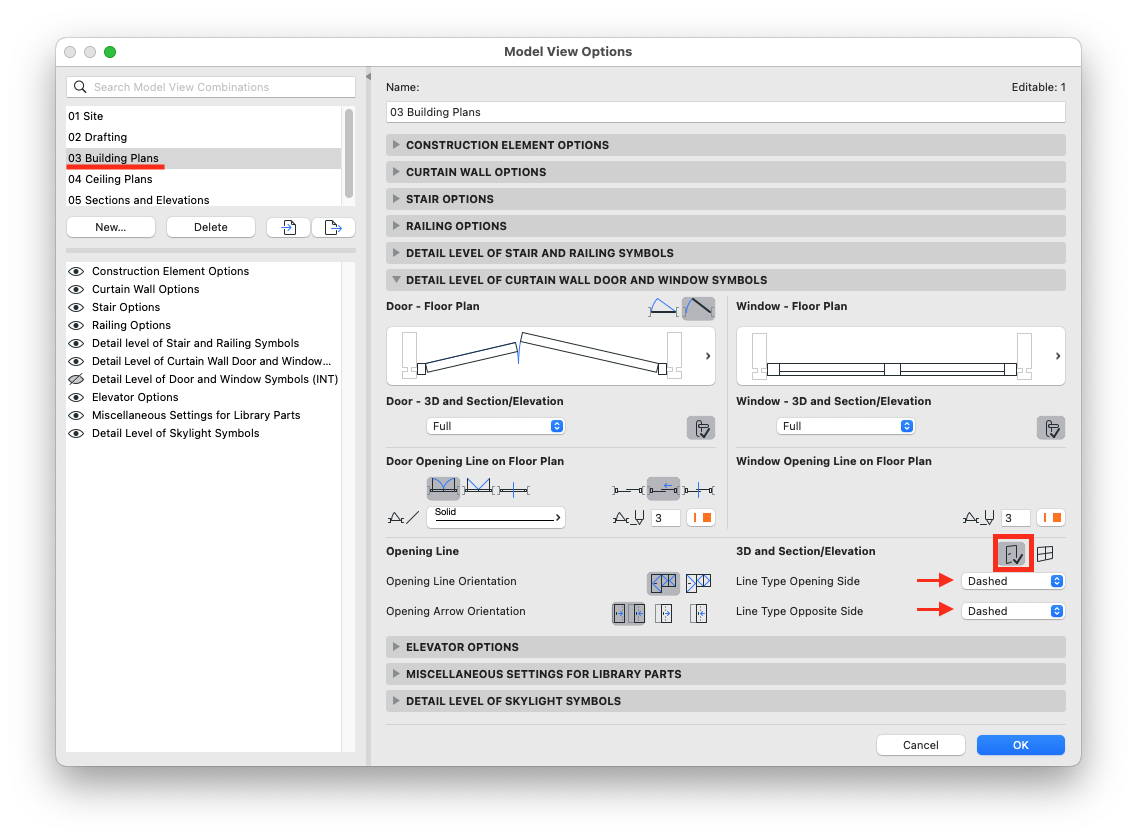

- Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo
- Selecione a combinação de Opções de Visualização do Modelo apropriada usada pela sua vista de elevação
- Expanda a seção Nível de Detalhe de Símbolo de Porta, Janela e Clarabóia
- Localize 'Linha de Abertura (Corte/Elevação & 3D)' nas definições
- Altere o tipo de linhas de contínuo para o tipo de linhas tracejadas de sua preferência
- Clique em OK para aplicar as alterações
Solução de problemas comuns
- Linhas de abertura não são alteradas: Verifique se a sua vista de elevação usa a combinação de Opções de Visualização do Modelo correta. As alterações afetam apenas as vistas que usam a combinação modificada.
- Considerações específicas de versão: No Archicad 28, todo o controle está centralizado nas Opções de Visualização do Modelo. Para versões mais antigas, certifique-se de que a opção 'Usar Definições de MVO' está ativada nas definições do objeto.
