Descrição do problema
Em vistas de corte ou elevação, os marcadores de nível integrados incluem apenas os níveis dos pavimentos e a origem do projeto (como a Cota Zero ou o nível do mar). Você gostaria de exibir nomes de níveis de referência ou valores de elevação alternativos.
Solução
Há duas maneiras de exibir níveis de referência em vistas de corte ou elevação. Você pode alterar a origem da cota de elevação para um nível de referência diferente ou inserir valores de nível de referência como texto automático no texto da cota.
Primeiro, defina seus níveis de referência, se necessário:
- Acesse Opções > Preferências do Projeto > Níveis de Referência e adicione ou edite os níveis de referência conforme necessário. Digite o nome e a elevação de cada nível.
A Cota Zero e o nível do mar estão sempre disponíveis e não podem ser renomeados.

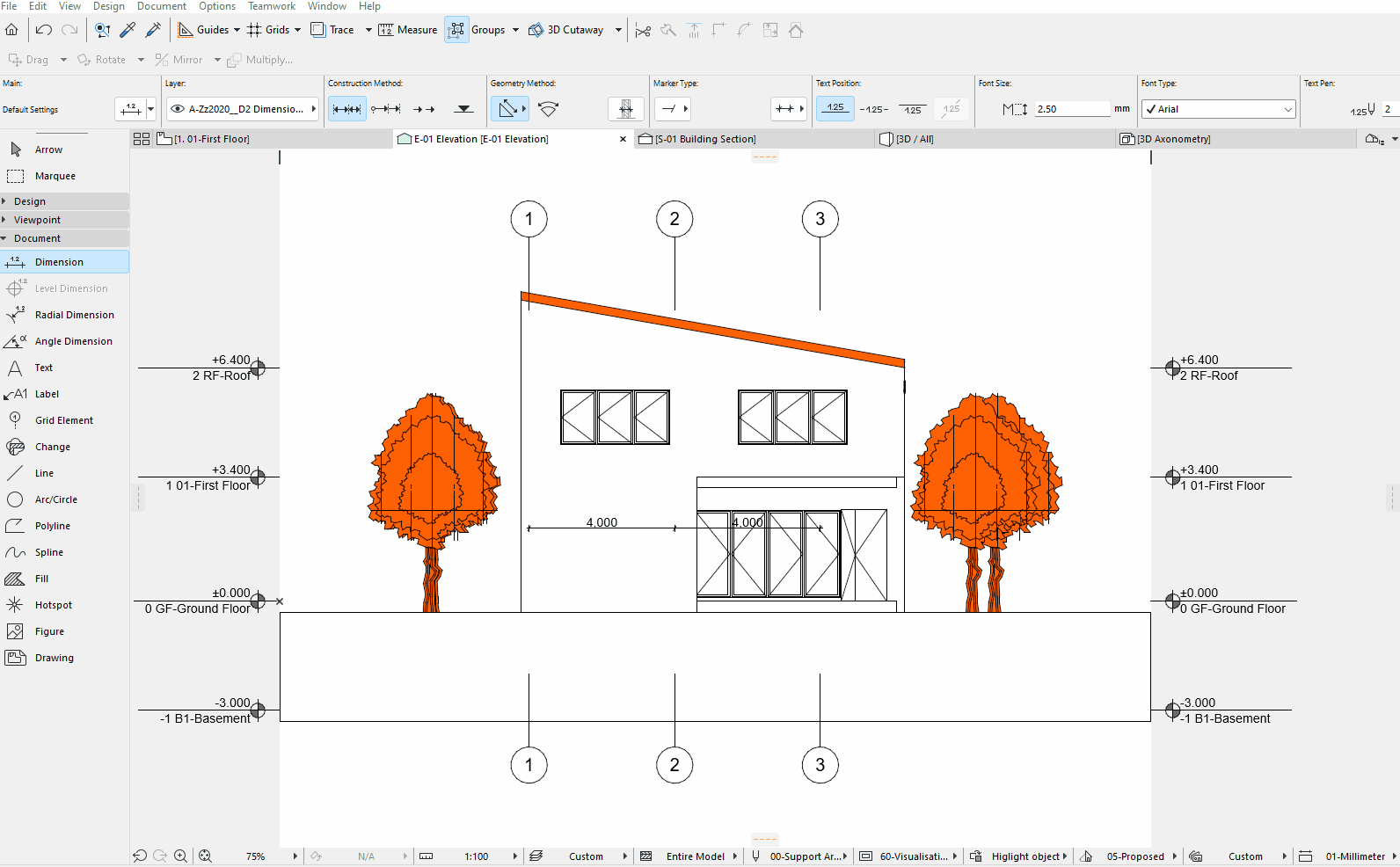

Método A: coloque uma cota de elevação com o nível de referência como origem.
- Abra sua vista de elevação/corte.
- Ative a Ferramenta Cota na caixa de ferramentas.
- Abra o diálogo Definições de Cota:
- Expanda a aba Tipo de Cota e escolha Cota de Elevação como o tipo de cota.
- Na definição Origem da Cota, clique no menu suspenso e selecione o nível de referência que deseja usar (como a Cota Zero, o nível do mar ou qualquer nível de referência personalizado que você tenha definido).
- Clique em OK para aplicar as alterações.
- Coloque sua cota de elevação/corrente de cotas na vista; os valores exibidos serão calculados em relação ao nível de referência escolhido.
Nota: Isso altera o nível de referência de todos os valores na corrente de cotas selecionada.

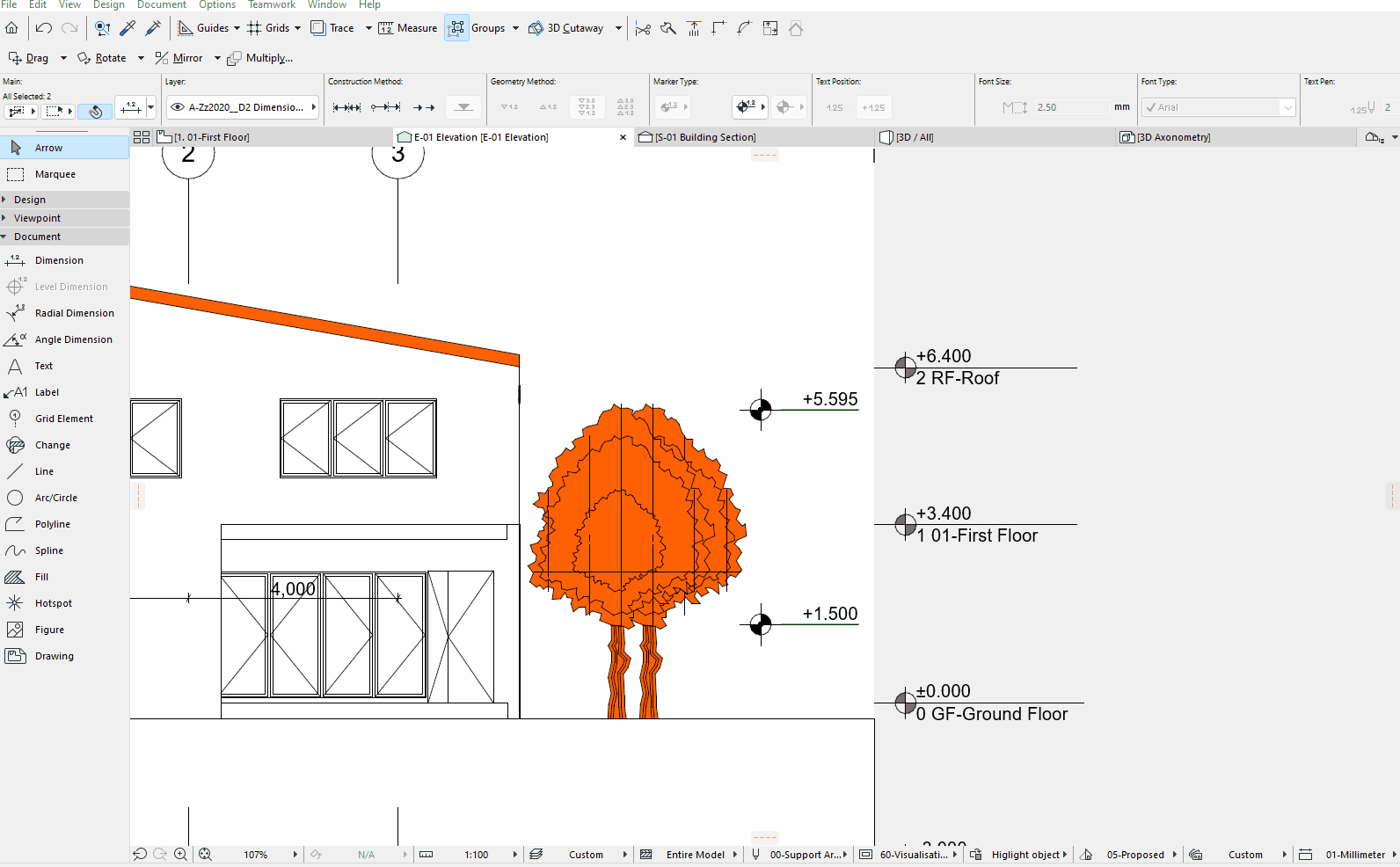

Método B: altere cotas de elevação existentes usando texto automático.
- Selecione uma cota de elevação em sua vista de corte/elevação.
- Edite o texto da cota:
- Faça duplo clique no texto da cota ou use Edição > Definições de Texto de Cota para abrir o diálogo Definições de Texto de Cota.
- Insira texto automático de nível de referência:
- Expanda o painel Conteúdo de Texto.
- Defina o conteúdo de texto como Personalizado.
- Clique em Inserir Texto Automático e escolha o nível de referência desejado. Você pode inserir vários campos de texto automático para exibir diversos níveis de referência ou adicionar um texto personalizado definido.
- Clique em OK para aplicar as alterações.
Usando esses métodos, você pode exibir valores de elevação relativos a qualquer nível de referência e, opcionalmente, incluir o nome do nível de referência no texto da cota para maior clareza.
Dica: Você também pode definir que os níveis de pavimento integrados das elevações/cortes sejam calculados a partir de um nível de referência seguindo o processo descrito neste artigo -Refletindo a Altitude em Elevações e Cortes
