Descrição do problema

Coloquei um objeto no Archicad, ou modelei um novo elemento, e quando tento encontrá-lo em 3D ou abrir uma nova visualização, o elemento sumiu!

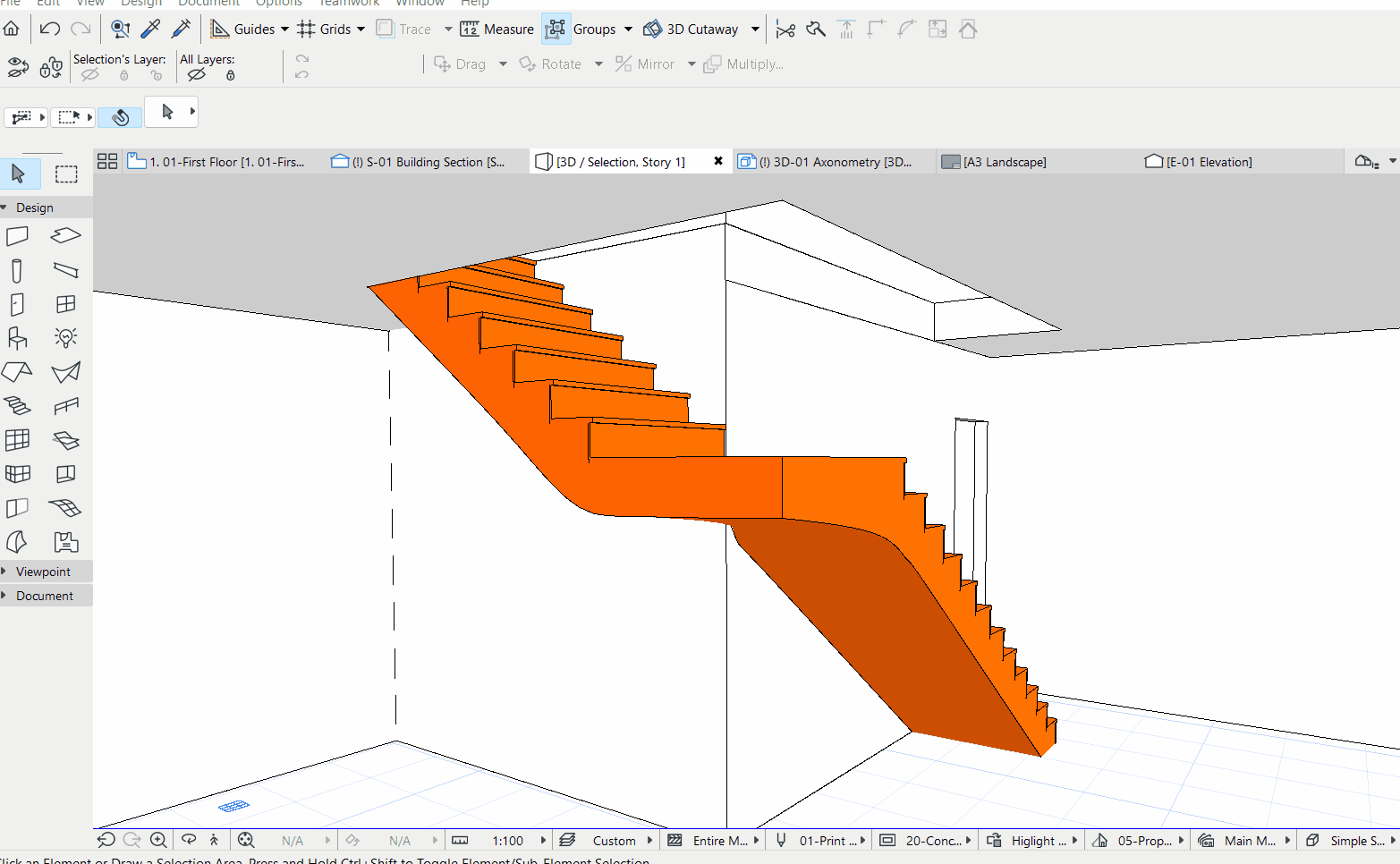

Em falta Elemento.gif

Solução

Aqui estão algumas possíveis causas para este problema e as etapas que você pode seguir para encontrar seus elementos em falta:

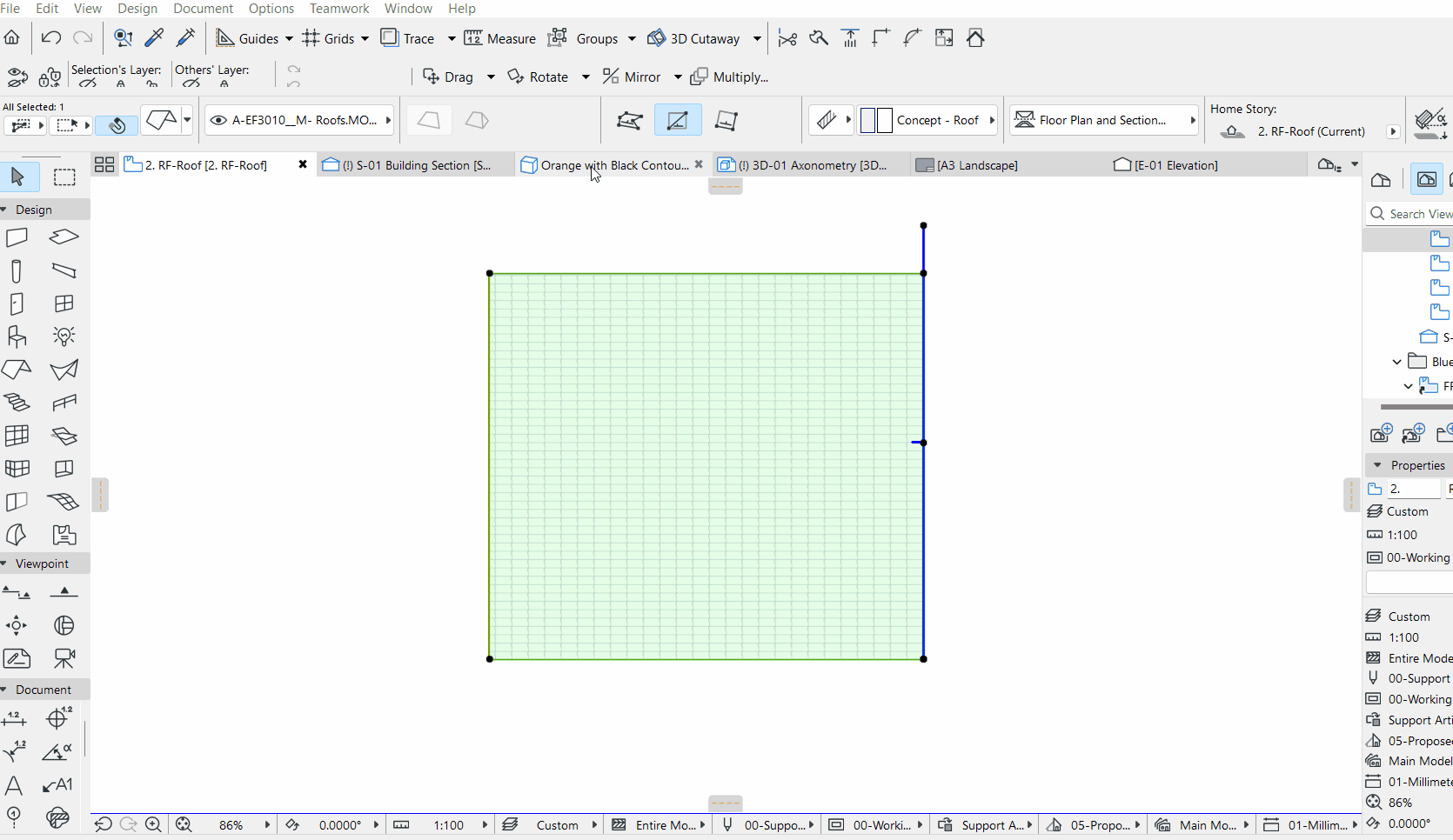

1. Vegetal escondido (clique para expandir)

O vegetal no qual seu elemento foi colocado, pode estar escondido em algumas combinações de vegetais.

Você pode testar isso seguindo estas etapas:

Altere o vegetal do elemento ou alterne a visibilidade para outras combinações de vegetais. Você pode fazer isso acessando Definir Vegetais e garantindo que os vegetais relevantes estejam visíveis.
Ir para Documentação > Vegetais > Vegetais (Visualizações do Modelo)...

Outra maneira de verificar se seu objeto está escondido é alternar entre as combinações de vegetais da visualização.

Você pode alterar a combinação de vegetais na Barra de Opções Rápidas.

Dicas:

Evite ter visualizações com combinações de vegetais definidas como Personalizado.
O vegetal do elemento pode estar definido como Modelo Estrutural.

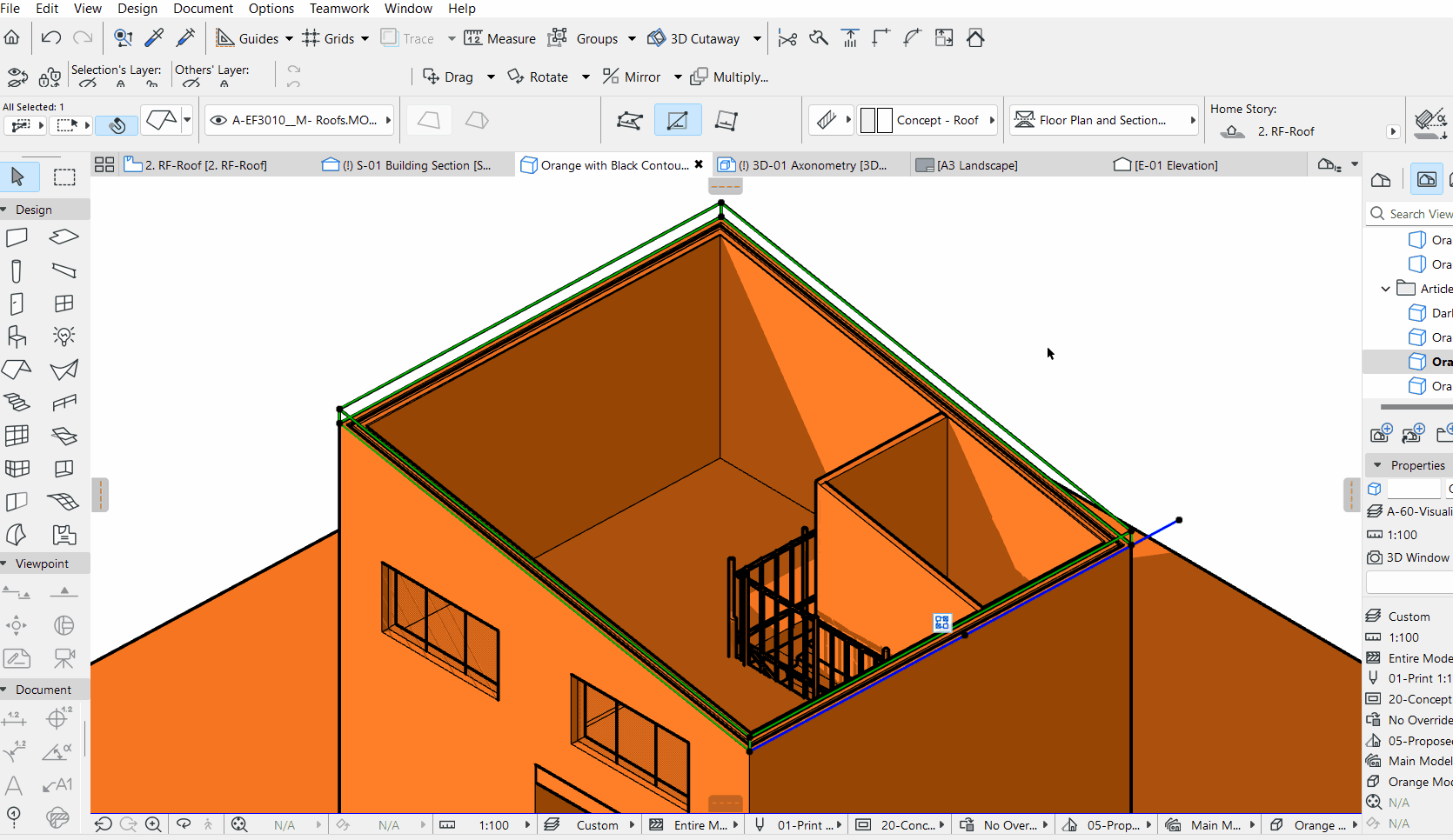

Modelo Estrutural Vegetal.gif

2. Ocultação acidental de elemento (clique para expandir)

Você pode ter usado acidentalmente o comando Esconder seleção em 3D.

Ir para Visualização > Elementos em 3D > Mostrar Tudo em 3D.

Clique com o botão direito na Janela 3D e selecione Mostrar Todos os Elementos.

Use o atalho padrão (Windows: Ctrl +F5 ou MAC: Cmnd + F5).

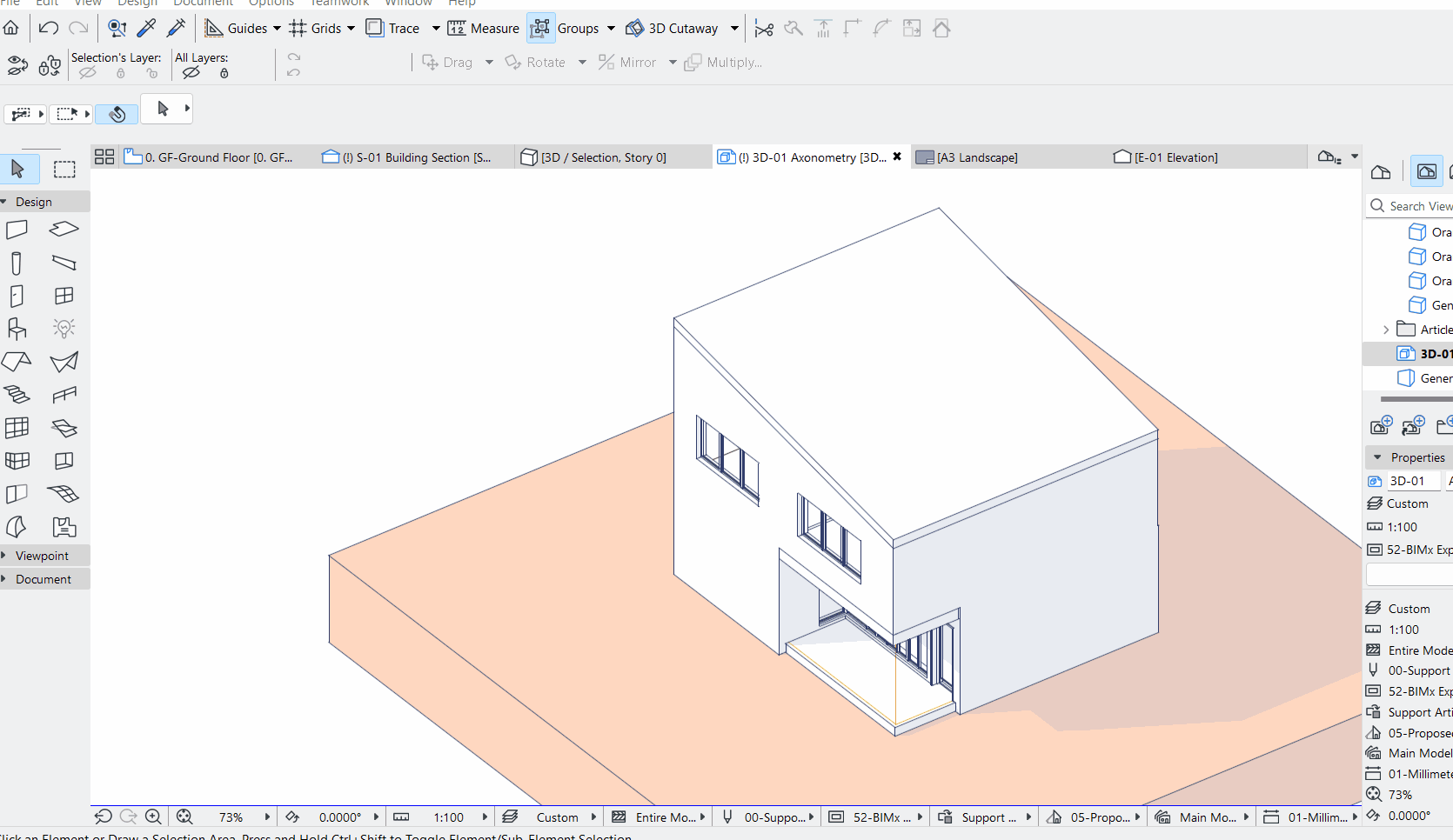

Esconder Seleção.gif

Dica: Também é possível que seu modelo esteja simplesmente fora do foco:

Use Clique com o botão direito > Centralizar na tela para trazer o foco da câmera de volta ao modelo.

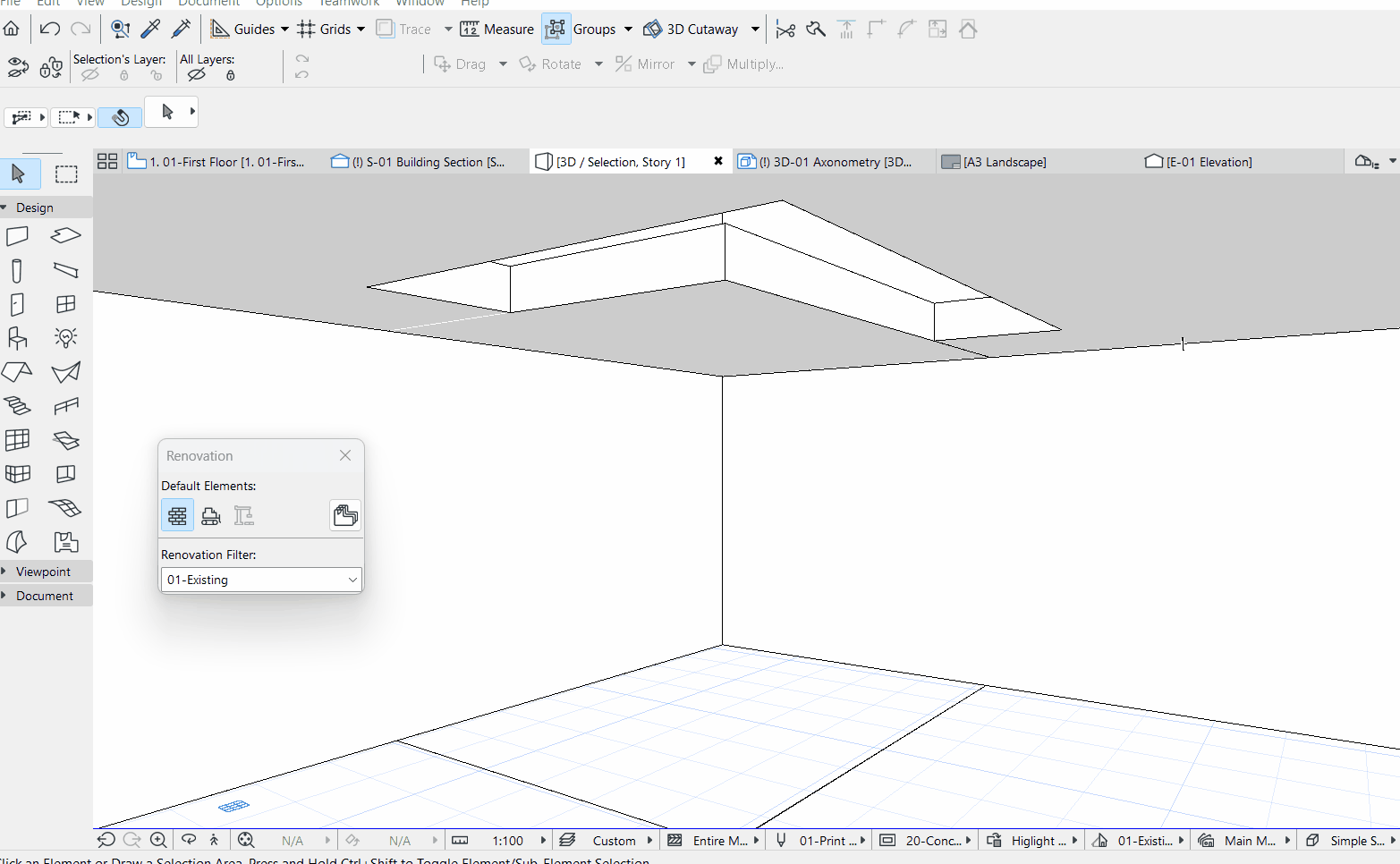

3. Filtro de Renovação (clique para expandir)

Dependendo do Filtro de Renovação atual aplicado à visualização, alguns elementos podem estar escondidos com base em seu estado. Por exemplo, em uma planta de demolição, elementos com o estado de renovação a ser Demolido são definidos para ficar escondidos, pois estão "demolidos".

Você pode corrigir isso:

Alterando o Filtro de Renovação da visualização (na barra de Opções Rápidas ou nas Definições de Vista)

Editando as definições do Filtro de Renovação:

Você pode fazer isso via Documento > Renovação > Definições de Filtro de Renovação.

Alterando o estado de renovação do elemento na Paleta de Renovação.

Janelas > Paletas > Renovação

Dica: Confira este artigo relacionado - Objetos de demolição não são exibidos

4. Opções de Projeto (clique para expandir)

Se você o colocou em uma opção de projeto que está escondida na Combinação de Opções de Projeto atual.

Ir para Janelas > Paletas > Opções de Projeto... para abrir a Paleta Opções de Projeto
Alterne o ícone de olho entre a opção de projeto na paleta para verificar se seu objeto aparece.
Abra o Gestor de Opções de Projeto e alterne o ícone de olho para ativar a visibilidade da opção de projeto.
Certifique-se de atualizar a Combinação de Opções de Projeto correspondente.

Dica: Evite deixar visualizações com Combinação de Opções de Projeto definida como Personalizado.

5. Plano de corte 3D (clique para expandir)

Um plano de corte 3D pode estar ativo, o que pode estar mantendo o elemento fora da vista.

Ir para Visualização > Elementos Vista 3D > Cortes 3D.

Se o comando estiver destacado em azul no menu suspenso, significa que está ativo; clique nele para alternar a definição.

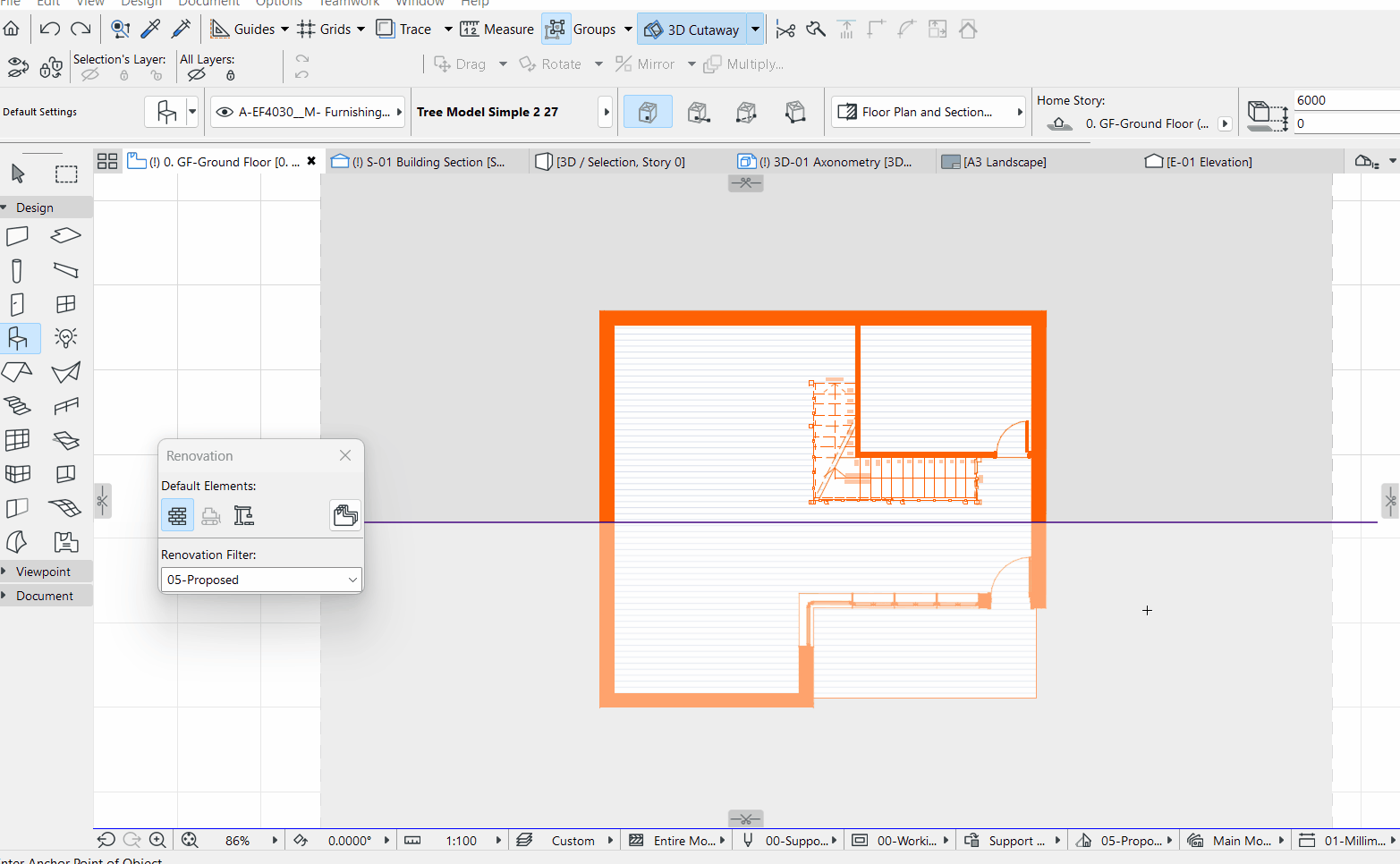

3d cutawat.gif

Dica: Quando um corte 3D está ativo, a área oculta pelo corte aparecerá esmaecida nas vistas em planta.

6. Opções de filtragem 3D (clique para expandir)

A janela 3D pode estar filtrando algumas categorias de elementos. Você pode verificar e ajustar as definições de filtro 3D para garantir que o elemento esteja visível.

1. Ir para Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D...

2. Em Tipos de Elementos em 3D ative a caixa de seleção das categorias de elementos que você deseja mostrar ou clique em Todos os Tipos.

3. Clique em Ok.

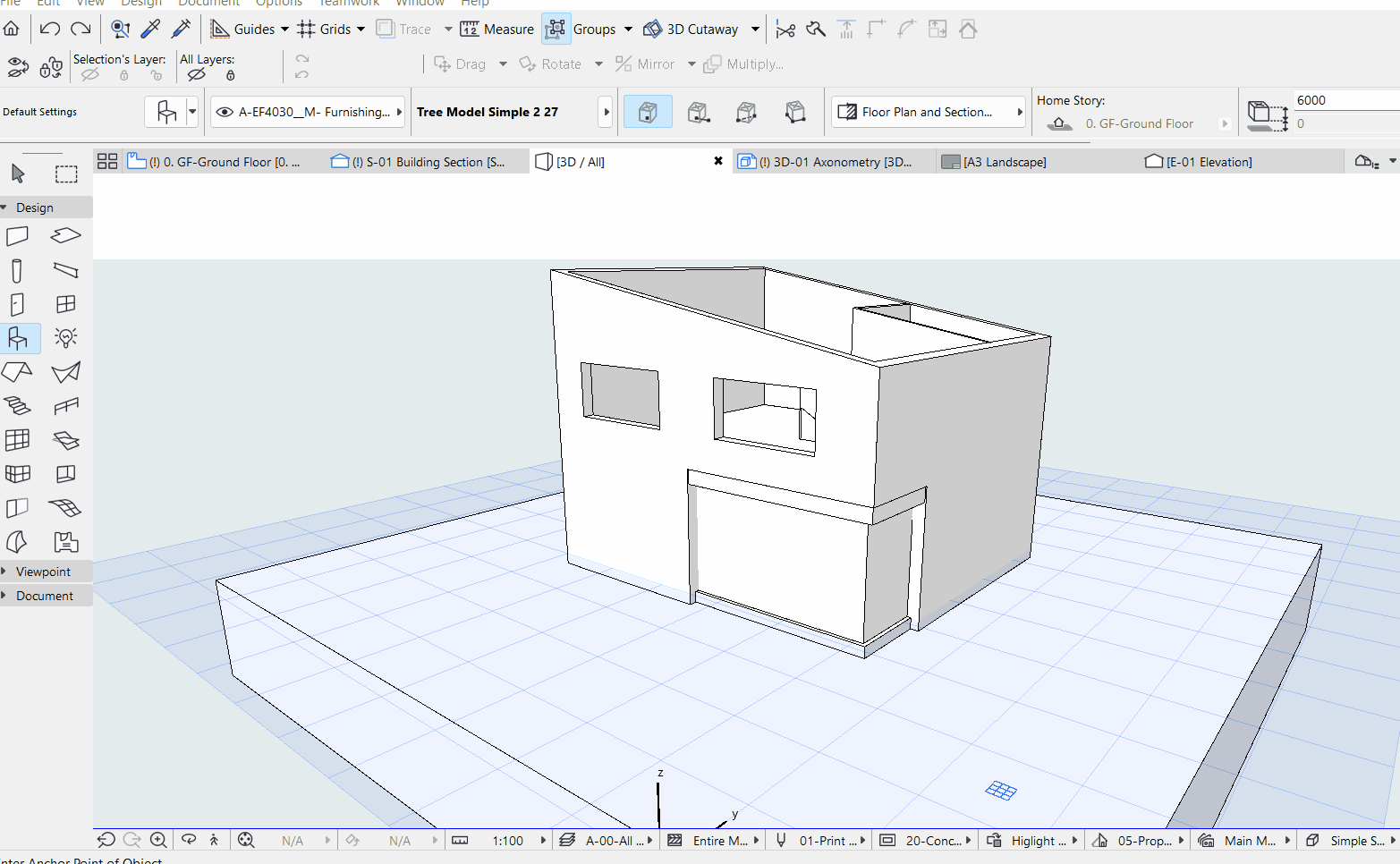

3D Filtering.gif

Dica: O limite de pisos da Vista 3D também pode ser alterado nesta janela.

7. Opções de Visualização do Modelo (clique para expandir)

Alguns tipos de elementos têm Definições de Opções de Visualização do Modelo adicionais que podem estar escondendo-os.

Para visualizar as definições das diferentes combinações de opções de visualização do modelo:

Documentação > Visualização do Modelo > Opções de Visualização Modelo...

Expanda a aba da categoria do seu elemento para visualizar as definições disponíveis.

Estes artigos mostram alguns exemplos de como as Opções de Visualização do Modelo podem fazer elementos desaparecerem:

Maçaneta de Porta Ausente em 3D

Maçanetas de Janela e Porta estão ausentes na planta

Marcadores de porta e/ou janela estão ausentes na planta

Selos das Zonas estão ausentes na janela Planta

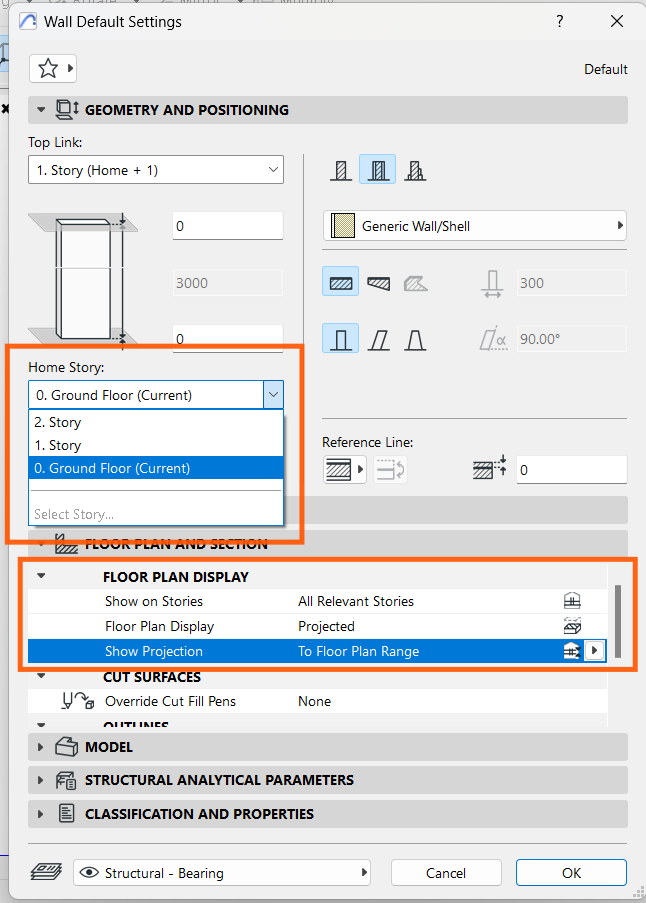

8. Definições de Visualização em Planta - (clique para expandir)

Se o objeto não estiver visível em uma visualização em planta, mas você puder vê-lo em 3D ou no corte, o problema pode ser causado por suas Definições de Visualização em Planta.

1. Abra as Definições de Seleção do Elemento em uma visualização onde ele esteja visível.

2. Expanda a aba Planta e Corte.

3. Em Visualização em Planta observe estas definições:

Mostrar nos Pisos - Define em quais pisos o símbolo do elemento estará visível.
Visualização em Planta - tipo de projeção que o símbolo do elemento terá.
Mostrar Projeção - isso define o limite vertical que será considerado ao criar a projeção do elemento na planta.

Dica: Seu elemento pode estar vinculado ao Piso de Origem errado se você o modelou na Janela 3D. Verifique seu Piso de Origem nas Definições de Seleção do Elemento.

Use o comando Edição > Definições do Elemento > Voltar a Vincular ao Piso de Origem.

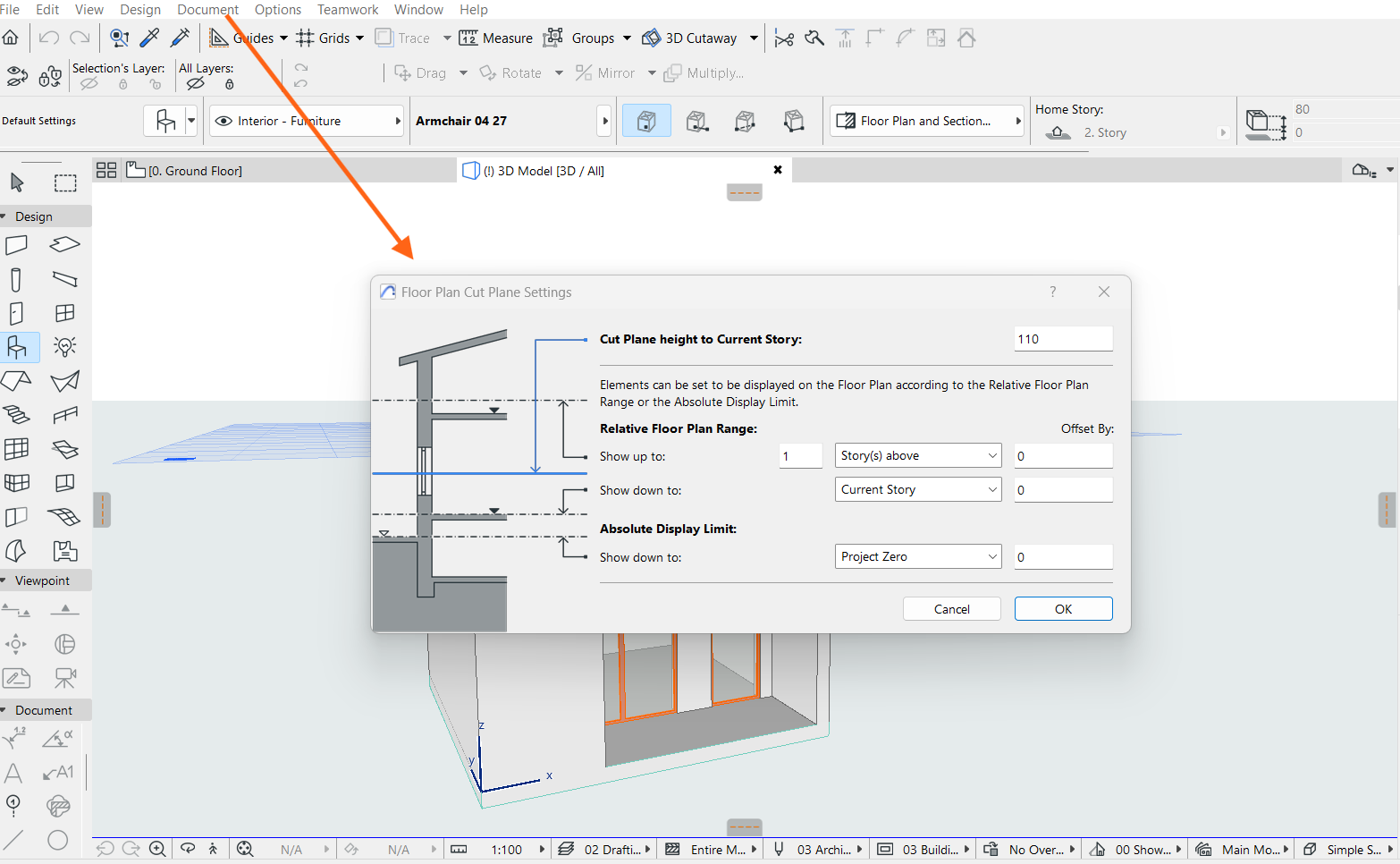

9. Definições do Plano de Corte em Planta (clique para expandir)

Seu elemento pode estar fora do limite do Plano de Corte em Planta.
Ir para Documentação > Plano de Corte em Planta...

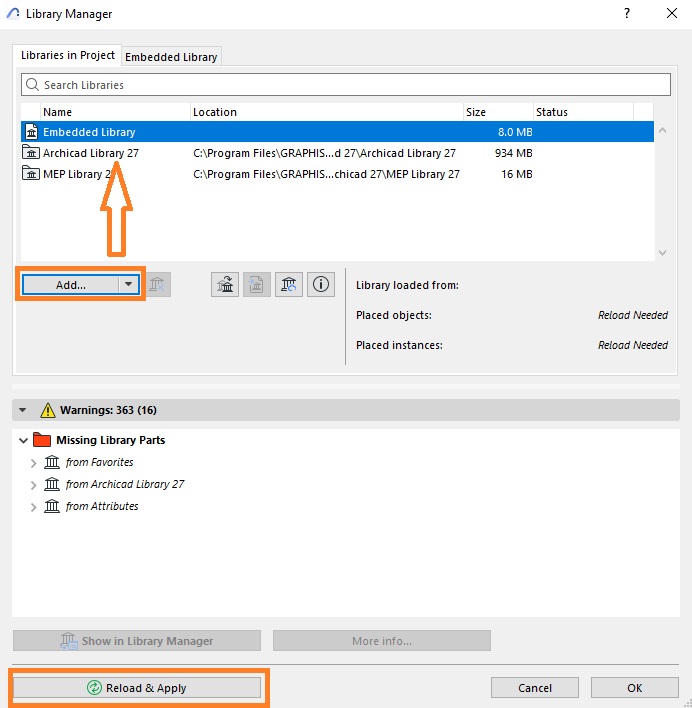

10. Bibliotecas em falta (clique para expandir)

Se em vez de ver o elemento você vir um ponto preto, ou se abrir um projeto existente e todas as janelas/portas e móveis forem substituídos por pontos pretos, isso é causado por um arquivo/pacote da Biblioteca em falta.
