Descrição do problema
Em seu projeto, você pode querer indicar tramas de isolamento com a ferramenta Linha em espessuras variadas. Isso é possível?
Solução
Você pode usar tipos de linha personalizados para mostrar linhas que indicam isolamento de espessuras diferentes em um mesmo desenho do Archicad.
- Primeiramente, desenhe o gabarito em um ponto de vista da planta ou em outra janela, usando linhas, arcos e pontos quentes. Desenhe uma unidade dele, que será repetida ao longo da linha. Desenhe-a no tamanho em que deseja exibi-la em suas plantas e desenhos. Selecione e copie todos os componentes do gabarito.
- Acesse Opções > Atributos do Elemento > Tipos de Linha.

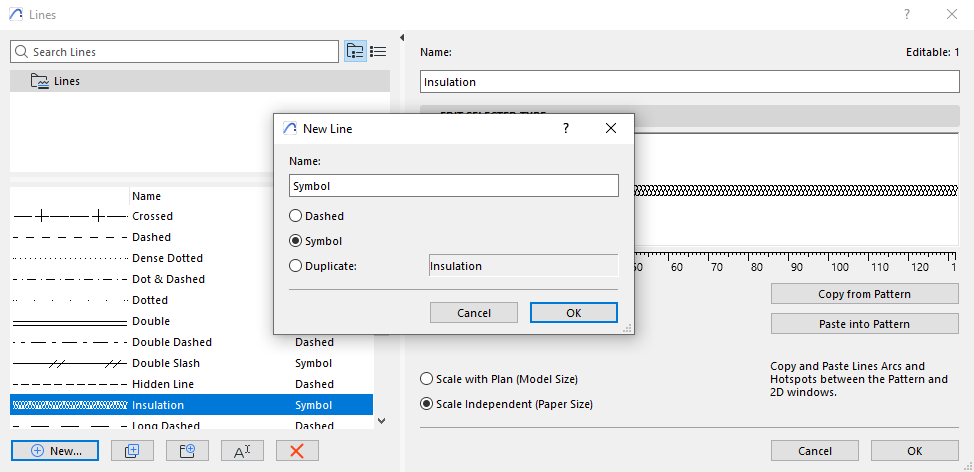

- Clique em Novo para criar um novo tipo de linha.

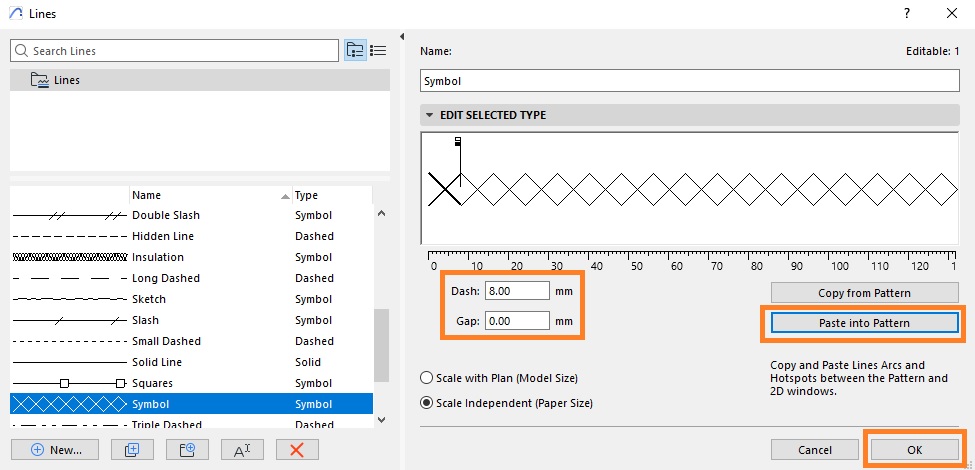

- Escolha Tipo de Linha de Símbolo para incluir um padrão que represente o isolamento.
- Clique em Colar no Padrão.
- Defina o Comprimento do traço - este é o comprimento da unidade.
- Defina o Comprimento do intervalo - este é o tamanho do espaço entre as unidades.
- Dê ao tipo de linha um nome adequado (por exemplo, "Isolamento 50mm" ou "Isolamento 100mm").
- Repita o processo para as demais espessuras de isolamento.
