Descrição do problema

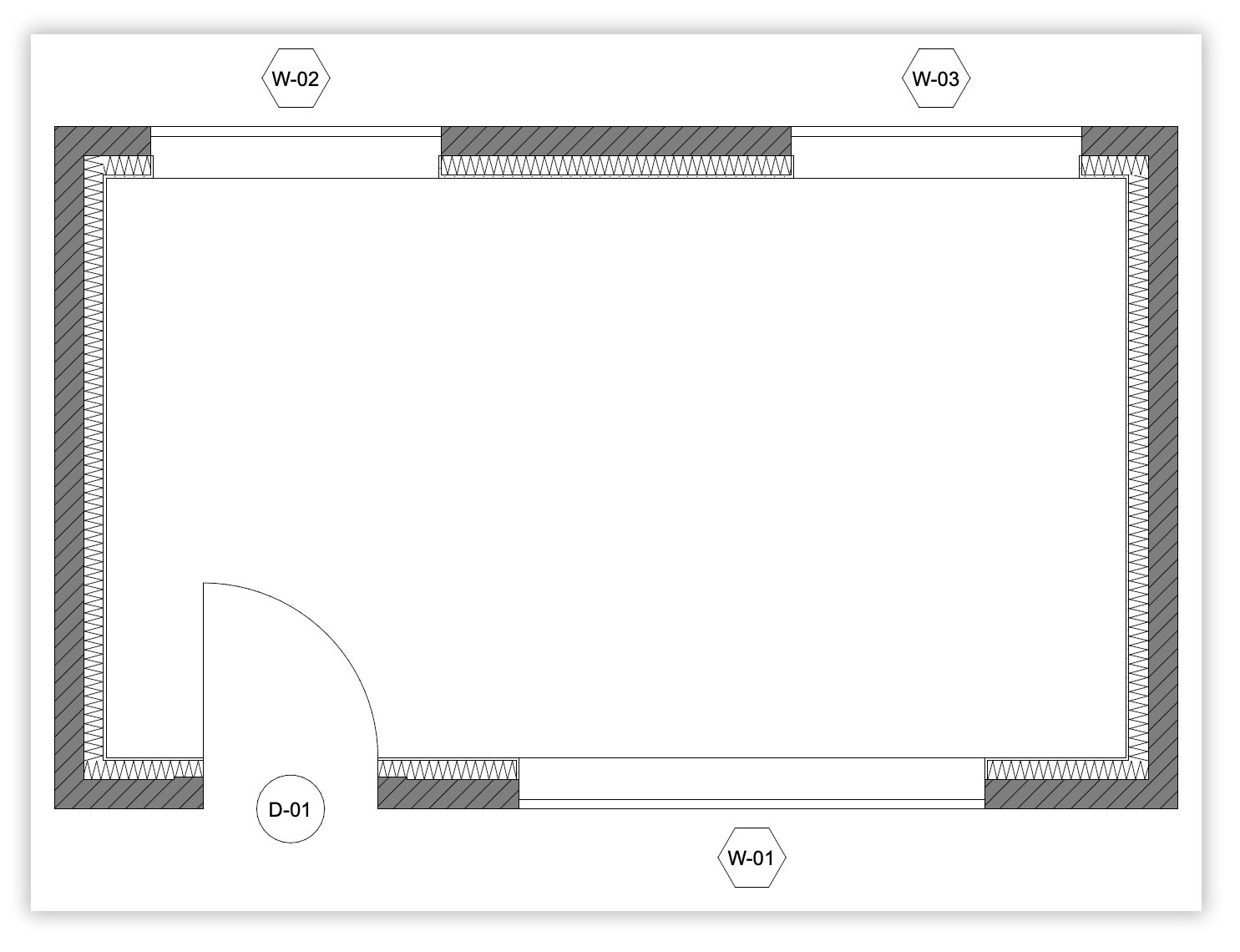

À medida que o projeto passa da fase de modelagem esquemática para a fase de projeto detalhado, é fundamental refinar a apresentação das plantas para refletir o maior nível de detalhe esperado nessa etapa. Isso inclui aprimorar a representação de portas e janelas na planta, oferecendo uma representação mais precisa do desenho e da funcionalidade delas.
Solução
O nível de detalhe de portas e janelas nas plantas é gerenciado pelas Opções de Visualização do Modelo no Archicad. Siga estas etapas para modificar as definições e aprimorar a aparência deles:
1. Abra as Opções de Visualização do Modelo:

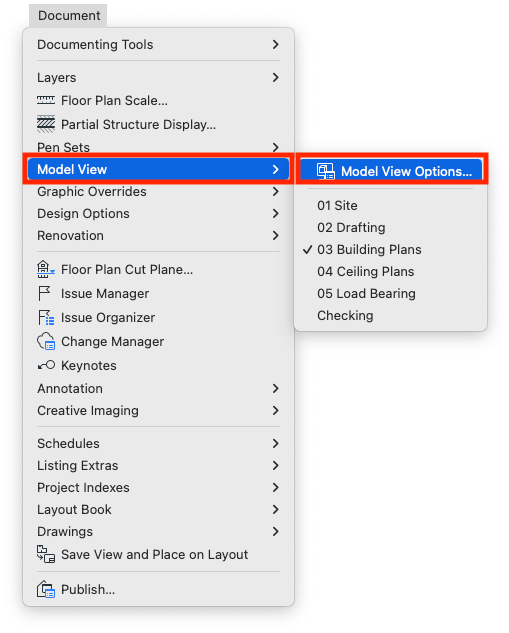

Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo.
Dica: tenha sempre cuidado ao modificar as definições de uma opção de visualização do modelo, pois isso pode afetar outras vistas.
Crie uma nova combinação de visualização do modelo antes de continuar, para evitar conflitos com outras plantas.
2. Ajuste o Nível de Detalhe dos Símbolos de Porta, Janela e Claraboia:

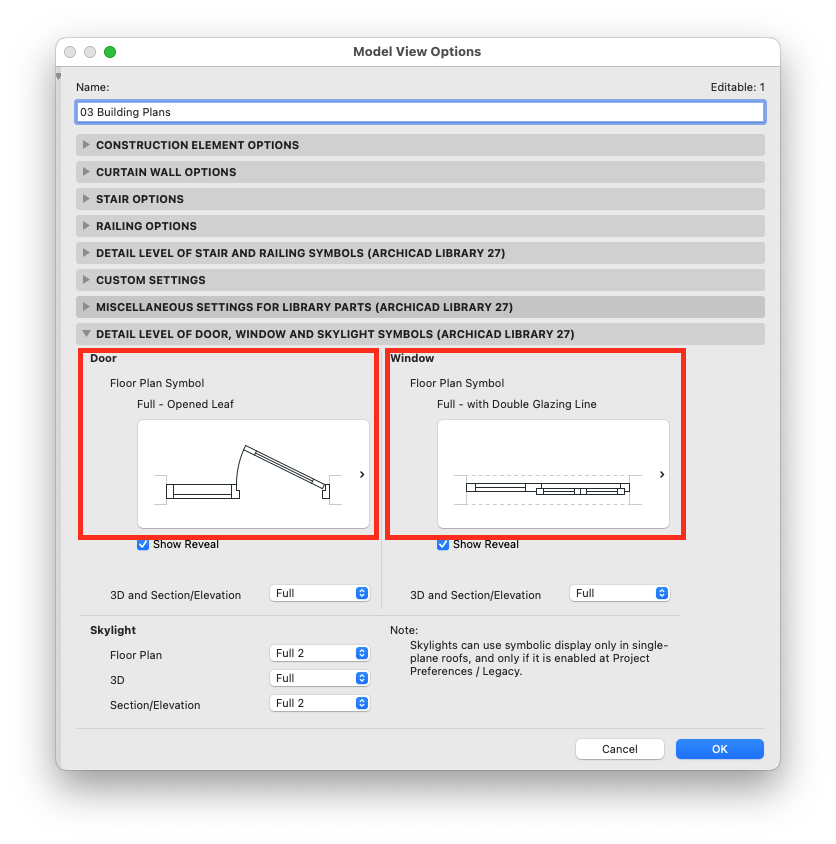

Na caixa de diálogo Opções de Visualização do Modelo, localize a seção denominada Nível de detalhe dos Símbolos de Porta, Janela e Claraboia. Defina as opções a seguir para obter mais clareza e detalhe:
- Símbolo em Planta da Porta: selecione Folha Totalmente Aberta para mostrar a folha da porta em sua posição aberta.
- Símbolo em Planta da Janela: escolha Completo com Linha de Vidro Duplo para representar os caixilhos e as linhas de vidro das janelas com precisão.

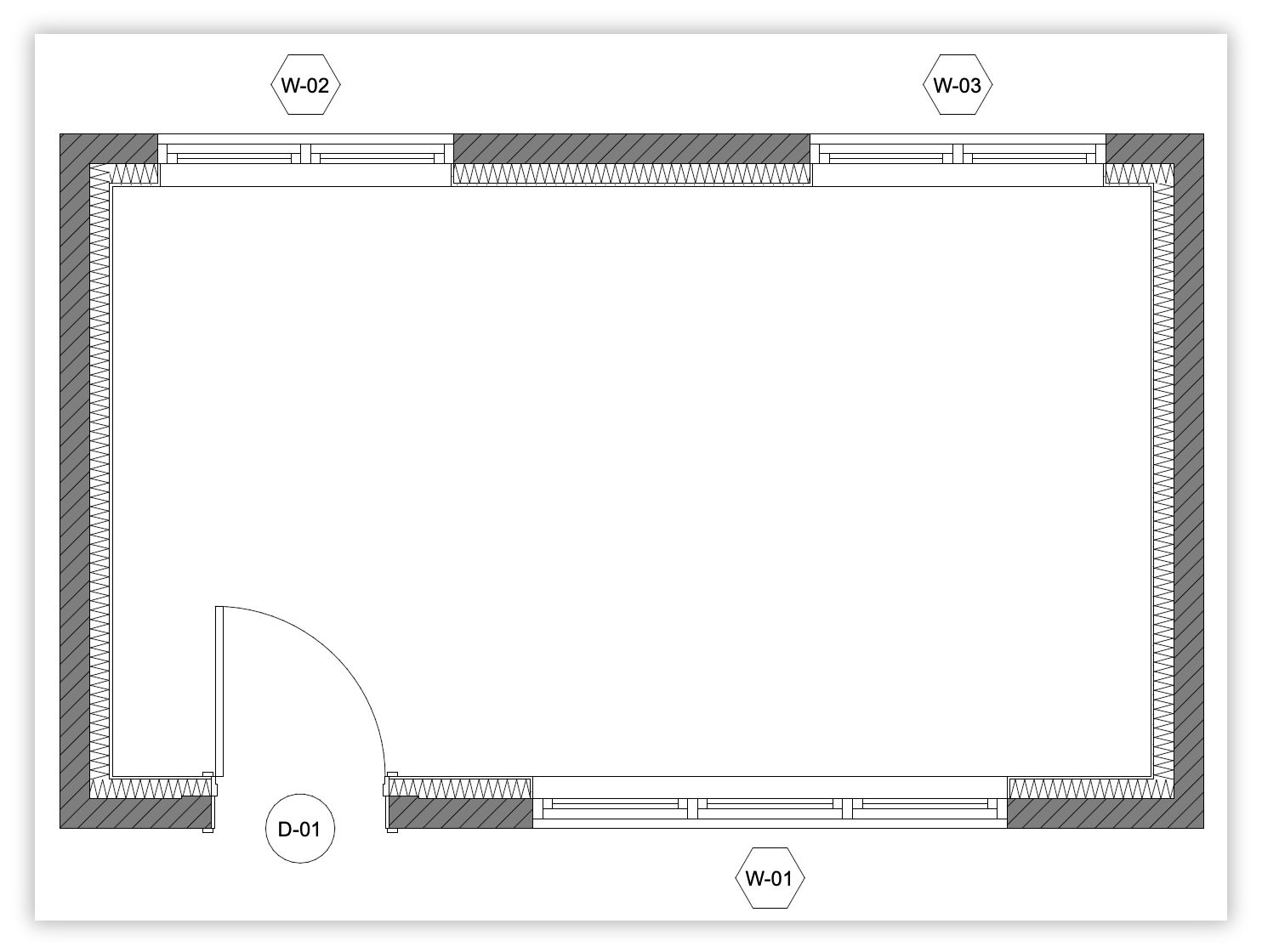

3. Salve as alterações:
Clique em OK para aplicar e salvar os ajustes.
