Descrição do problema

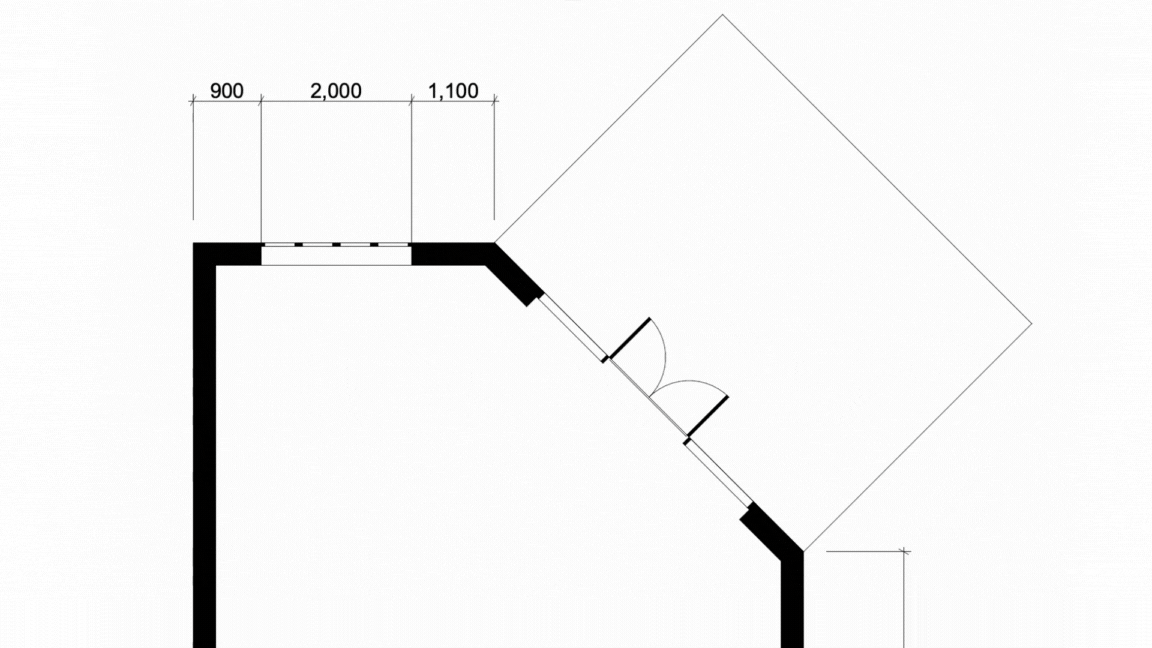

Ao cotar uma parede inclinada na visualização da planta, as cotas ficam presas aos eixos X e Y da parede, impedindo medições paralelas à própria parede. Como ajustar isso para que as cotas não fiquem restritas às direções ortogonais?
Solução
Esse problema ocorre porque o Método de Geometria da ferramenta Cota está definido como Apenas X-Y.
- Selecione a ferramenta Cota:
Certifique-se de que a ferramenta Cota esteja ativa. - Ajuste o Método de Geometria:
- Na Caixa de informações, localize a opção Método de Geometria.

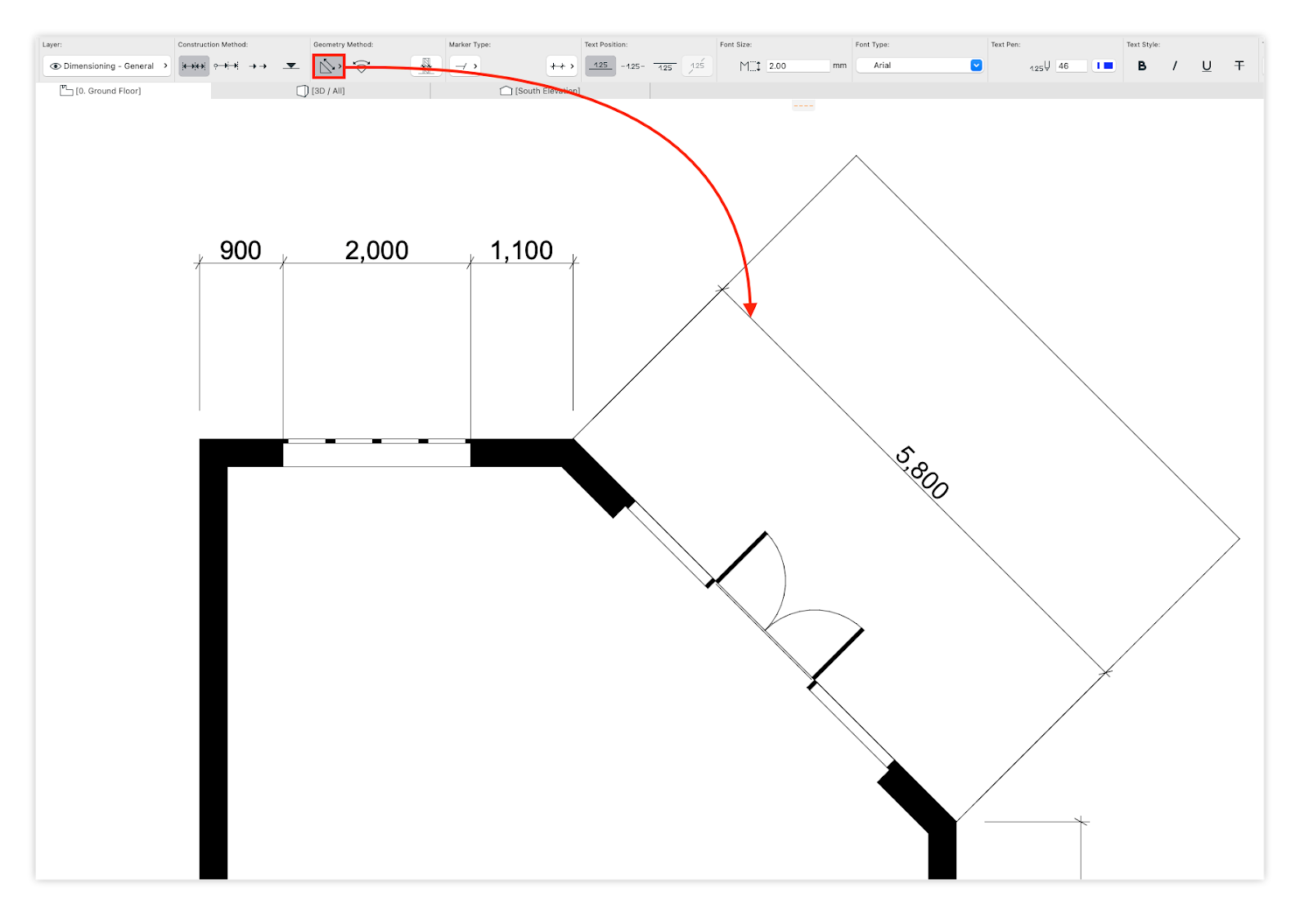

- Altere a configuração de Apenas X-Y para Qualquer Direção.
- Como alternativa, você pode ativar e desativar essa configuração pressionando “G” no teclado.
Com essa alteração, as cotas podem ser colocadas em qualquer direção, permitindo medições precisas paralelas a paredes inclinadas ou a outros elementos não ortogonais.
