Como aplicar uma sobreposição gráfica a portas ou janelas na pré-visualização 3D de um mapa?

Descrição

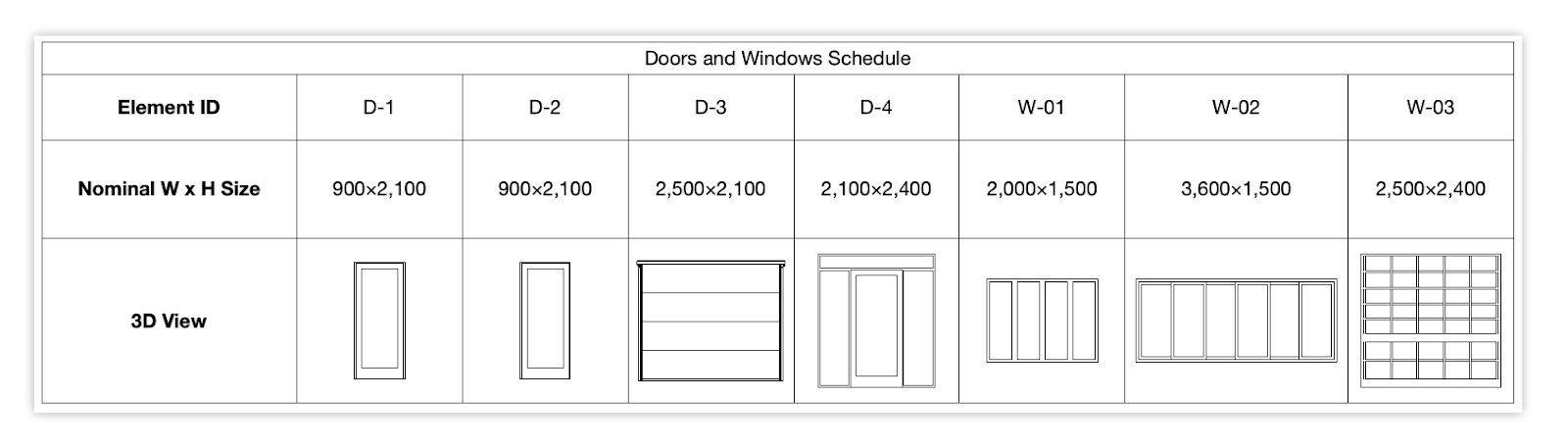

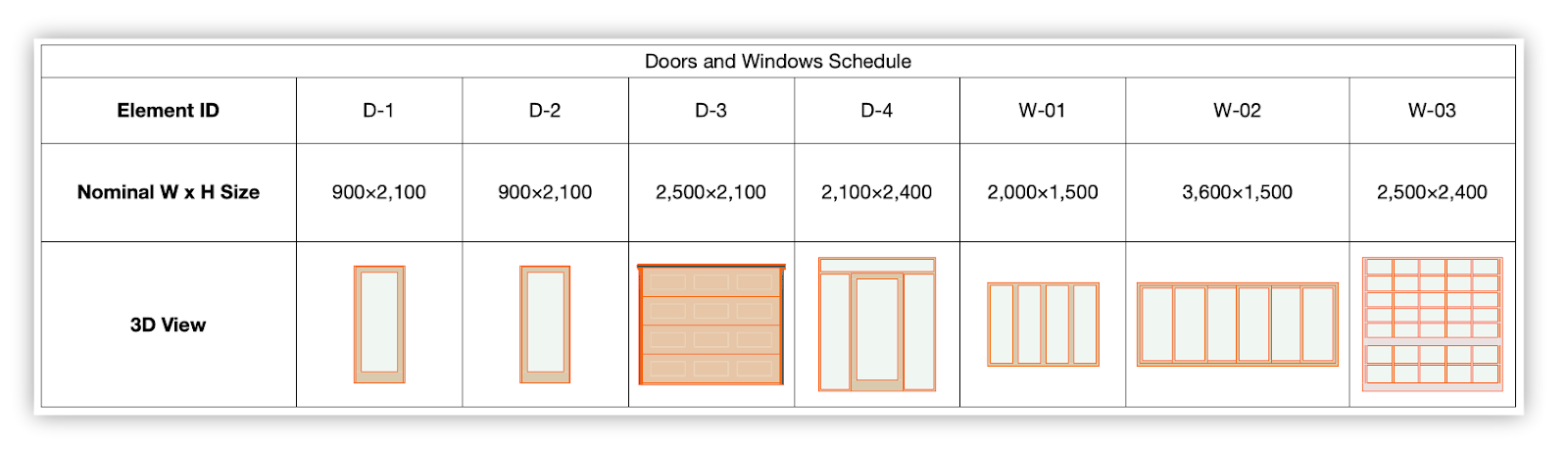

É possível padronizar as pré-visualizações 3D do Mapa de Portas e Janelas em preto e branco usando Sobreposições Gráficas, garantindo uma documentação consistente e clara independentemente das superfícies originais dos elementos.

Solução

Para apresentar as pré-visualizações 3D dos mapas em preto e branco usando uma combinação de Sobreposição Gráfica:

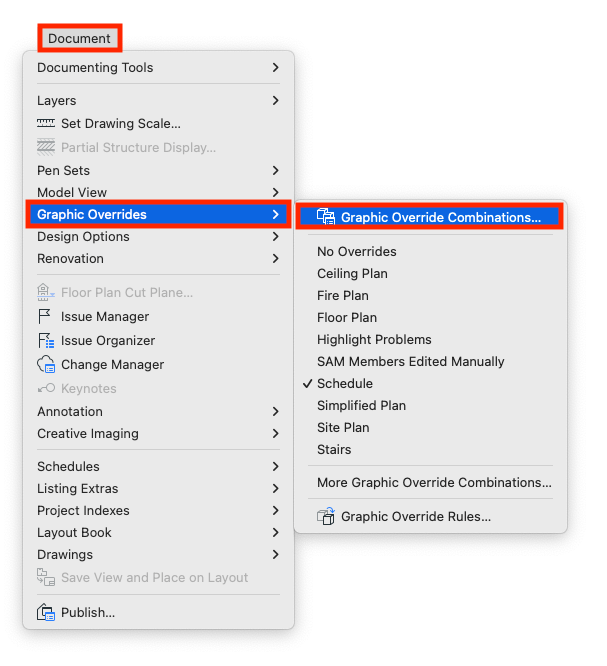

1. Acesse Documentação > Sobreposição Gráfica > Combinação de Sobreposição Gráfica.



2. Crie uma nova Combinação de Sobreposição Gráfica para os mapas.

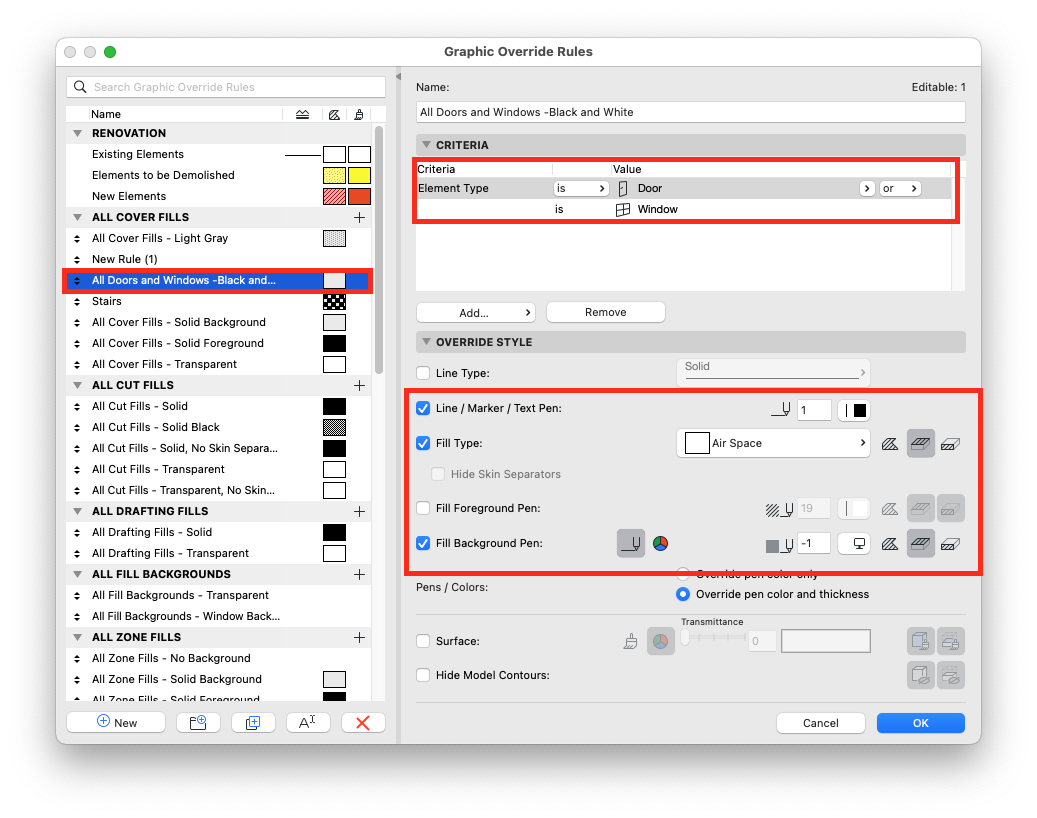

3. No interior dessa combinação, crie uma Regra de Sobreposição Gráfica direcionada a Portas e Janelas.
4. Defina o Critério para incluir tanto Portas quanto Janelas.
5. Em Estilos de Sobreposição, altere a Caneta de Linha / Marcador / Texto para preto.
6. Para o Tipo de Trama, escolha "Espaço de Ar" e aplique-o às Tramas de Superfície.

7. Defina a Caneta de Fundo da Trama como (-1) para obter transparência.

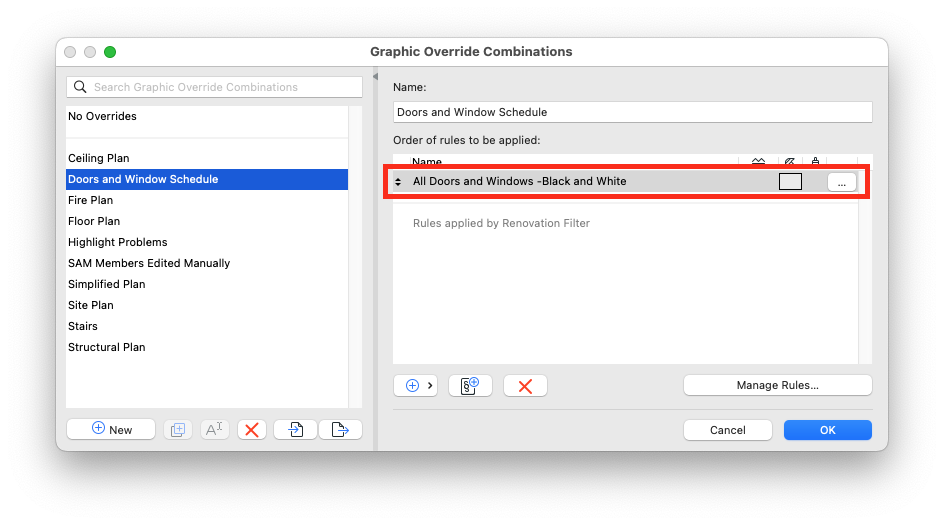

8. Aplique a regra à nova Combinação de Sobreposição Gráfica e confirme as definições.



9. No Mapa de Vistas, aplique essa combinação ao seu Mapa de Portas e Janelas.
