Nenhuma estrutura aparece na Avaliação Energética do Archicad

Descrição do problema

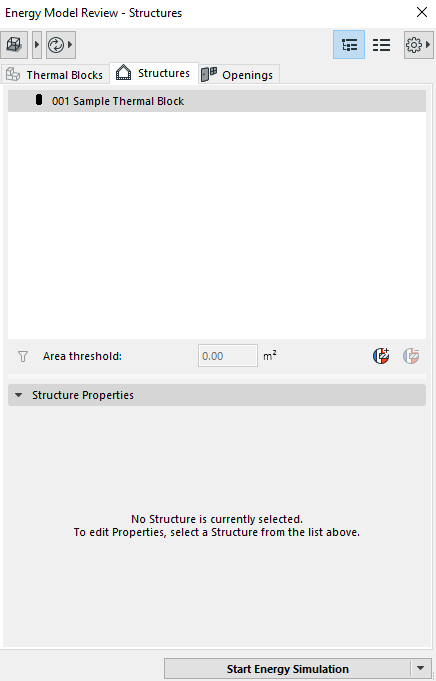

Meu modelo tem todas as zonas posicionadas, mas ao abrir a aba Revisão do Modelo Energético nenhuma estrutura aparece.

Solução

Para que as estruturas apareçam, primeiro você precisa adicionar todas as zonas aos Blocos Térmicos.

1. Abrir Revisão do Modelo Energético:

• Ir para Modelagem > Avaliação Energética > Revisão do Modelo Energético.

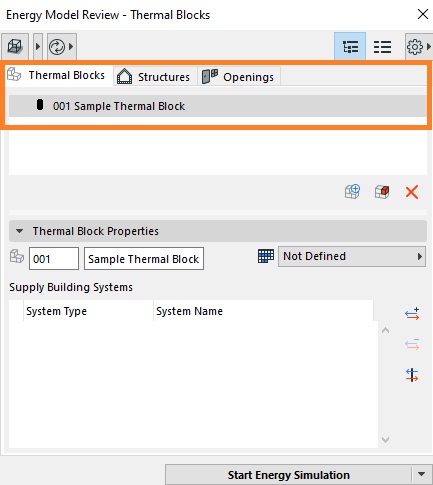

2. Ativar definições do Bloco Térmico:

• Na caixa de diálogo Revisão do Modelo Energético, selecione um Bloco Térmico da lista ao qual você deseja adicionar uma zona.

3. Atribuir zonas a um Bloco Térmico:

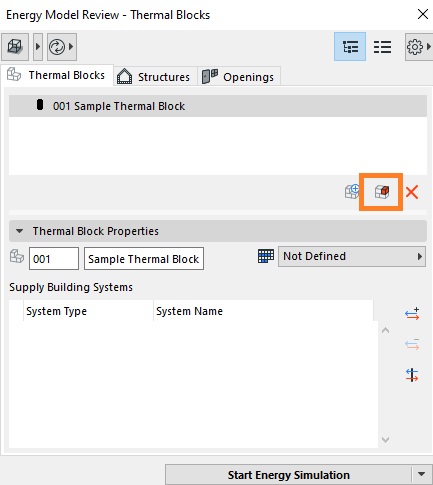

• No painel Definições do Bloco Térmico, escolha Adicionar Zona ou arraste zonas da lista para o bloco térmico.
• Você pode adicionar múltiplas zonas a um bloco térmico, que o Archicad tratará como uma única entidade para fins de avaliação energética.

Após atribuir as zonas, atualize a Revisão do Modelo Energético.

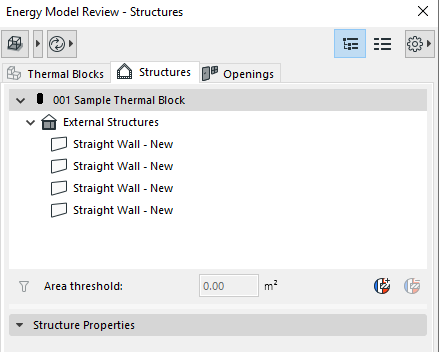

Selecione a aba Estrutura para ver as estruturas recém-adicionadas.
