Descrição do problema
Ao usar o comando Explodir dentro da Vista Atual em um PDF importado, nenhuma linha 2D ou trama é criada. O PDF original permanece como um único objeto ou desaparece sem gerar geometria editável. Você observa que o conteúdo não pode ser selecionado ou modificado como primitivos de desenho individuais.
Solução
Esta limitação existe porque o PDF importado contém gráficos de pixel em vez de dados vetoriais. O Archicad só pode explodir PDFs baseados em vetores em Elementos 2D. Para resolver isso, você deve usar um PDF vetorial ou rastrear manualmente o conteúdo da imagem.
Verificar Tipo de PDF
- No Archicad, amplie bem de perto as linhas do PDF importado.
- Observe se as bordas das linhas e do texto ficam pixeladas ou borradas.
- Identifique que, se os pixels estiverem visíveis, o arquivo é uma imagem rasterizada e não pode ser explodido.
Usar um PDF Vetorial
- Solicite um novo arquivo PDF exportado como gráfico vetorial do autor original.
- Importe o novo arquivo usando Arquivo > Conteúdo Externo > Colocar Desenho Externo.
-

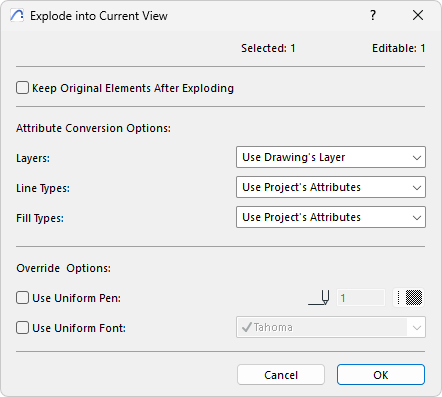

Selecione o desenho e navegue até Edição > Dar nova forma > Explodir dentro da Vista Atual.
Nota: Certifique-se de que a opção Manter Elementos Originais Após Explodir esteja desmarcada se desejar substituir o PDF.
Para mais informações, consulte a seção Explodir dentro da Vista Atual da Ajuda do Archicad.
