Descrição do problema
No Archicad, você pode ver a mensagem "Ocorreram erros durante a última operação" ao abrir ou alternar para uma Vista 3D. Embora isso possa parecer preocupante, geralmente é inofensivo e normalmente não afeta o desempenho geral do projeto. Este artigo fornece um guia detalhado sobre como identificar de forma eficaz o elemento problemático em seu projeto e, em seguida, removê-lo.
Solução
Esta mensagem normalmente significa que alguns objetos ou elementos no projeto possuem parâmetros inválidos, como polígonos degenerados, valores inválidos (como zero ou números negativos), ou problemas relacionados às Operações de Elementos Sólidos.
Siga as etapas descritas abaixo para identificar o elemento problemático e localizá-lo dentro do seu projeto.
- Ajustar as Opções de Reconstrução do Modelo

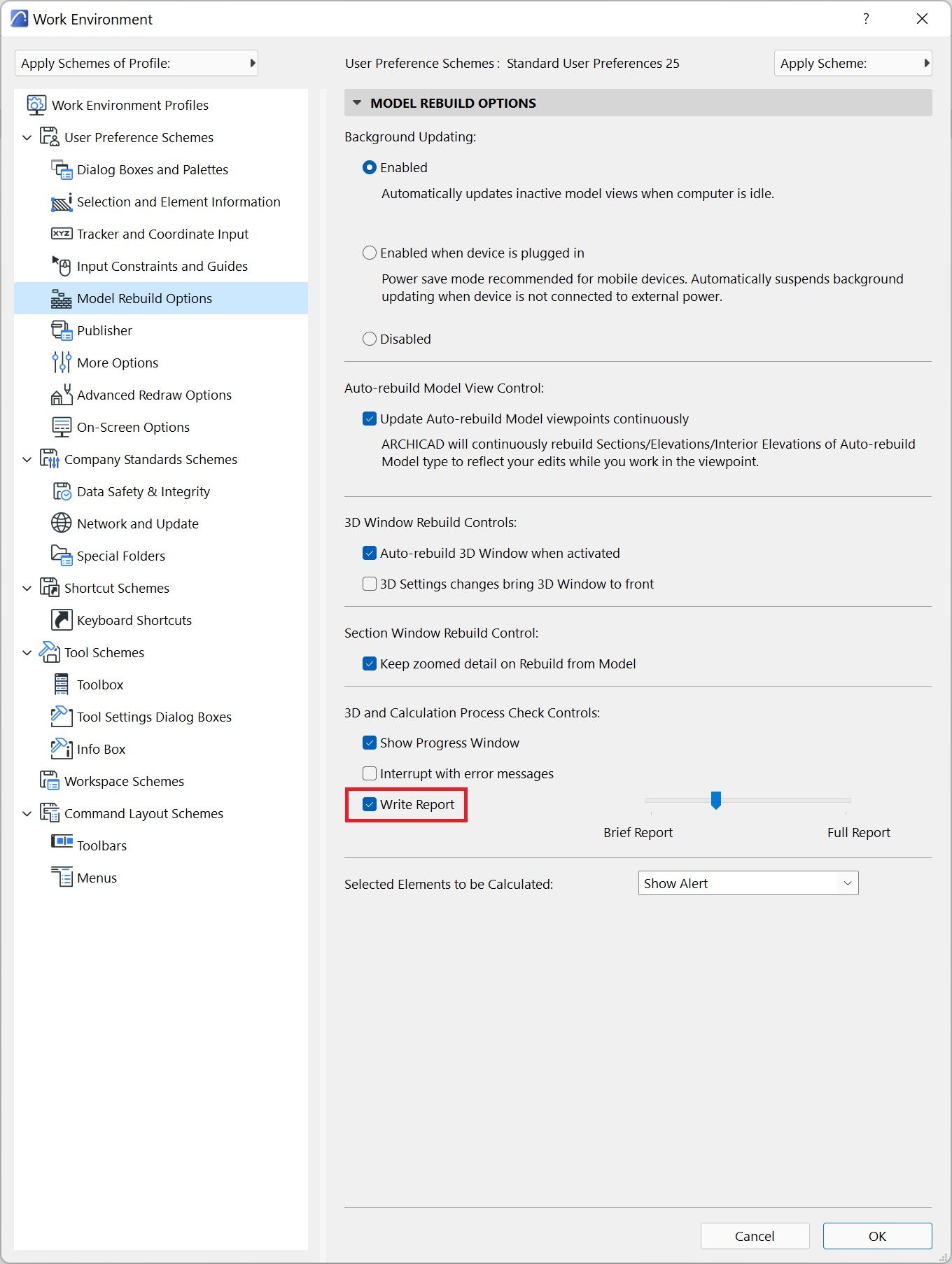

- Ir para Opções > Ambiente de Trabalho > Opções de Reconstrução do Modelo…
- Marque Escrever Relatório e mova o slider para Relatório Completo
- Desmarque Interromper nas Mensagens de Erro
→ Isso garantirá que relatórios de erro detalhados sejam gerados sem interrupções no fluxo de trabalho. Para referência, veja a Imagem abaixo.
- Localizar o elemento problemático
- Analise o relatório gerado. Os erros frequentemente aparecem como, por exemplo: "O polígono está degenerado. (S01)" onde S01 é o ID do Elemento.
- Salve uma cópia de teste do seu projeto.

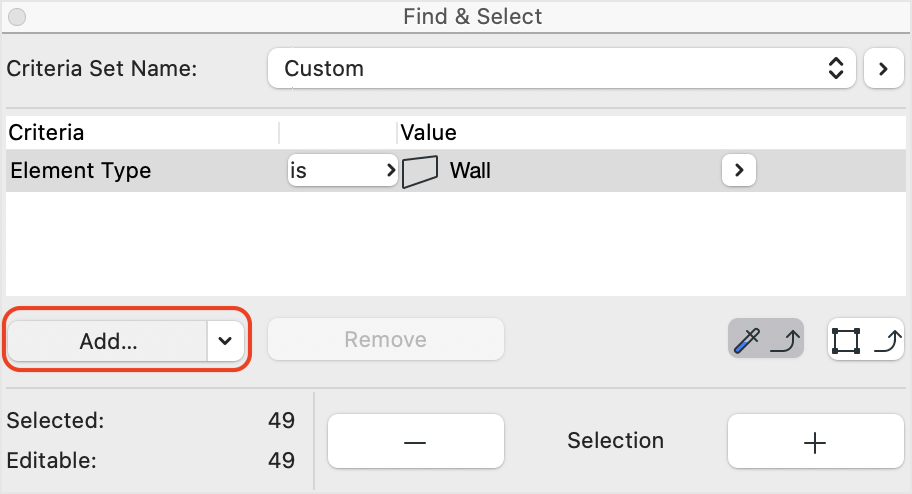

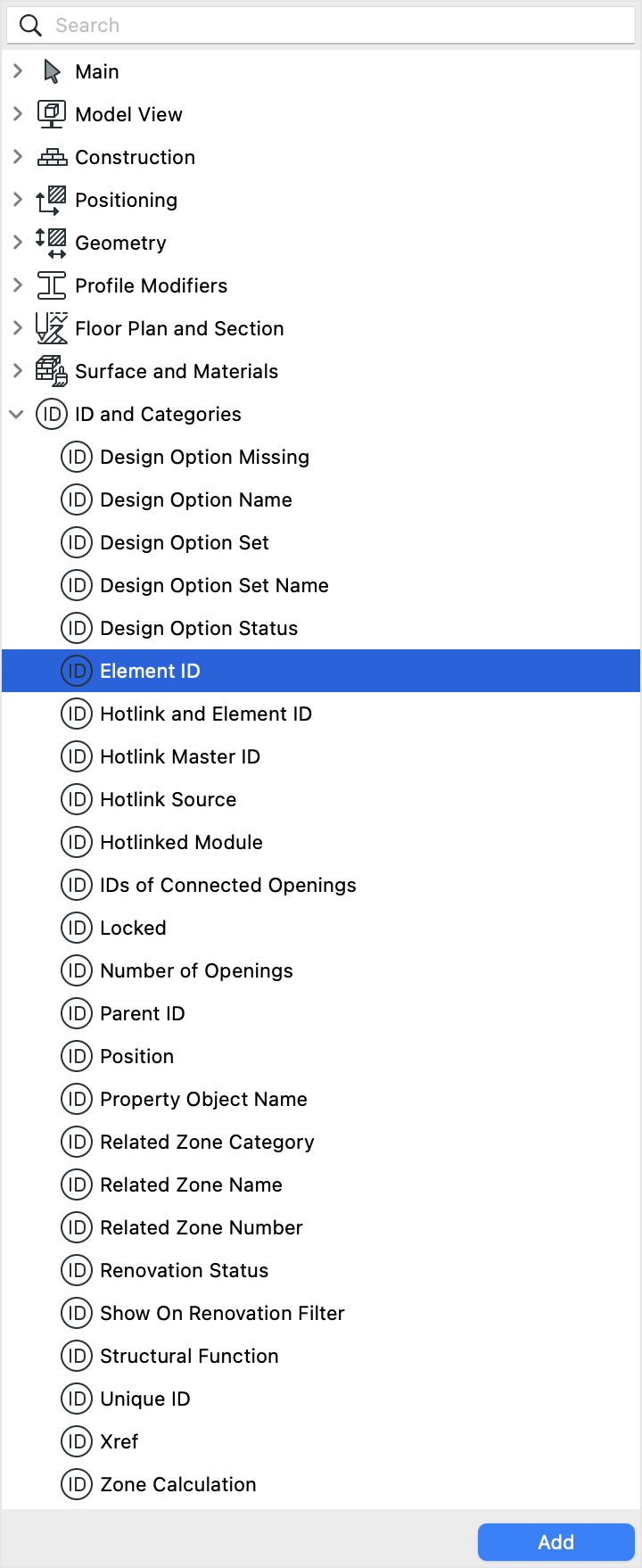

Use Pesquisar & Selecionar para localizar todas as instâncias com o ID do Elemento do relatório. Ir para Edição > Pesquisar & Selecionar. Clique em 'Adicionar...' para escolher um novo critério e selecione 'ID do Elemento'.
- Se necessário, atribua IDs de Elemento únicos via Documentação > Extras Listagem > Gestor de ID do elemento... para isolar elementos problemáticos específicos.
Apague elementos indesejados ou degenerados, como paredes de altura nula, lajes degeneradas ou geometria restante de Operações de Elementos Sólidos.
- Verificar conflitos de biblioteca
- Partes de biblioteca duplicadas ou personalizadas podem causar erros em um projeto.
- Salve uma cópia do seu projeto e inspecione tanto as Vinculadas quanto as Bibliotecas Internas por elementos *.GSM personalizados (especialmente janelas/esquadrias).
