Descrição

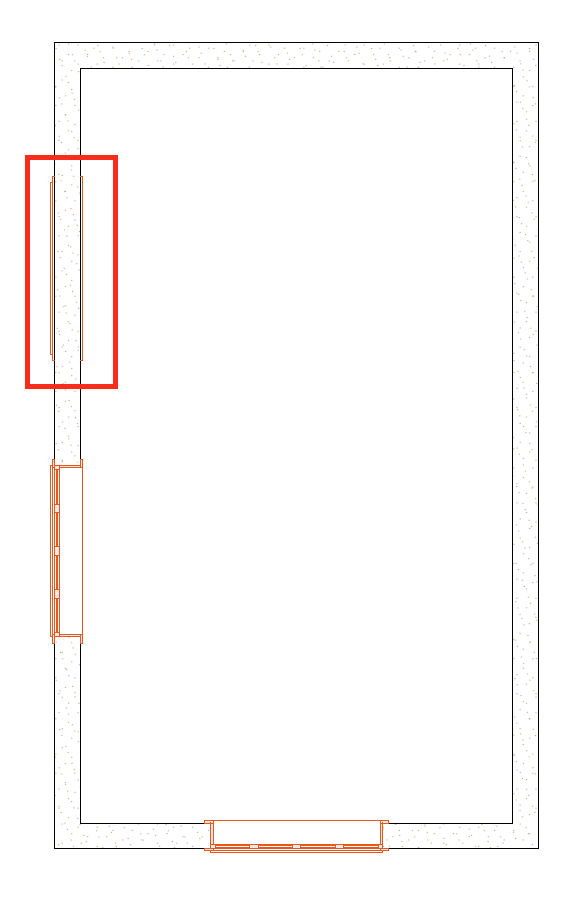

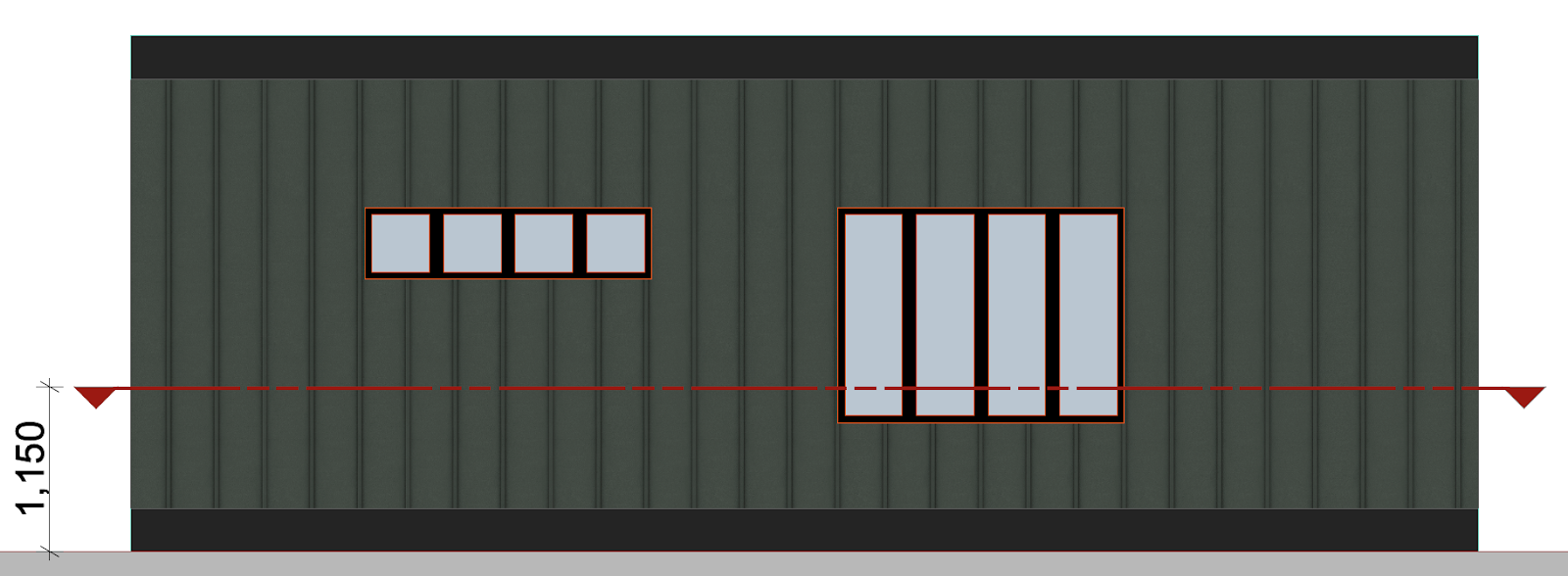

Tenho uma janela posicionada acima do plano de corte, por isso ela não aparece na vista da planta. Como posso tornar visíveis as janelas que estão localizadas acima do plano de corte?
Solução

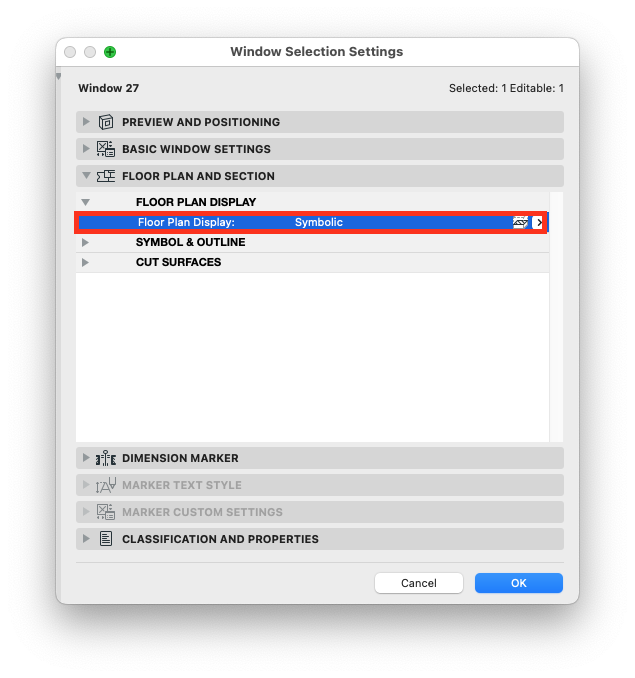

Os elementos acima da altura definida para o Plano de Corte em Planta não ficarão visíveis, a menos que estejam definidos como Simbólica nas definições de Projeção em Planta deles.
No entanto, definir a visualização em planta de todas as portas e janelas como Simbólica pode causar interpretações equivocadas da planta. Para evitar que isso aconteça, a maneira correta de mostrar esse tipo de elemento é ajustar o Plano de Corte em Planta. Para isso:
- Vá para a Visualização da Planta.
-

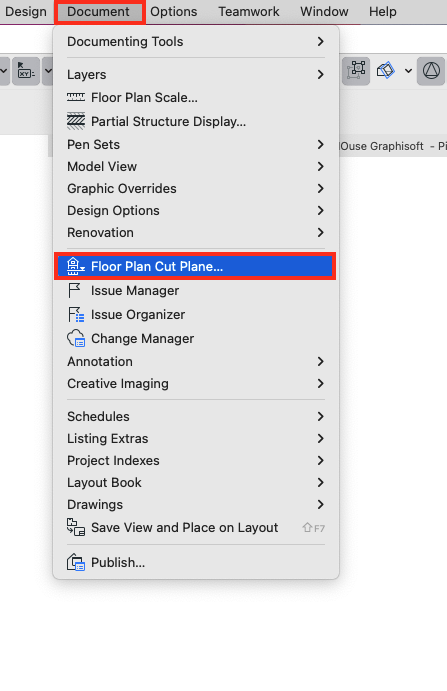

Navegue até Documentação > Plano de Corte em Planta.

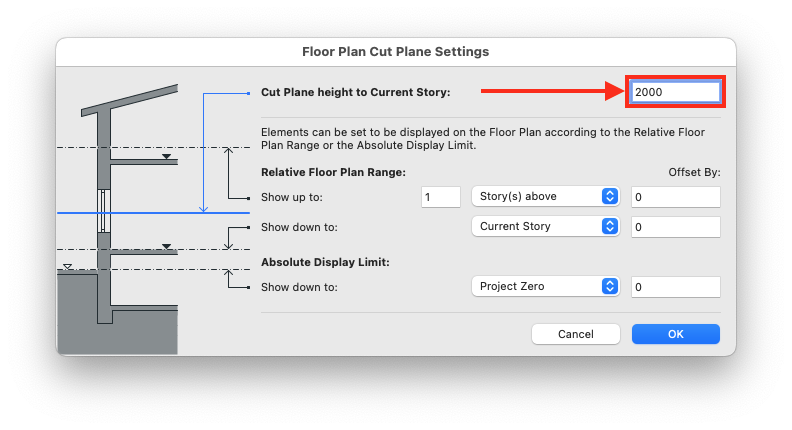

Aumente o valor da Altura de Plano de Corte relativa ao Piso Atual para que ela intercepte os elementos mais altos, como a janela.

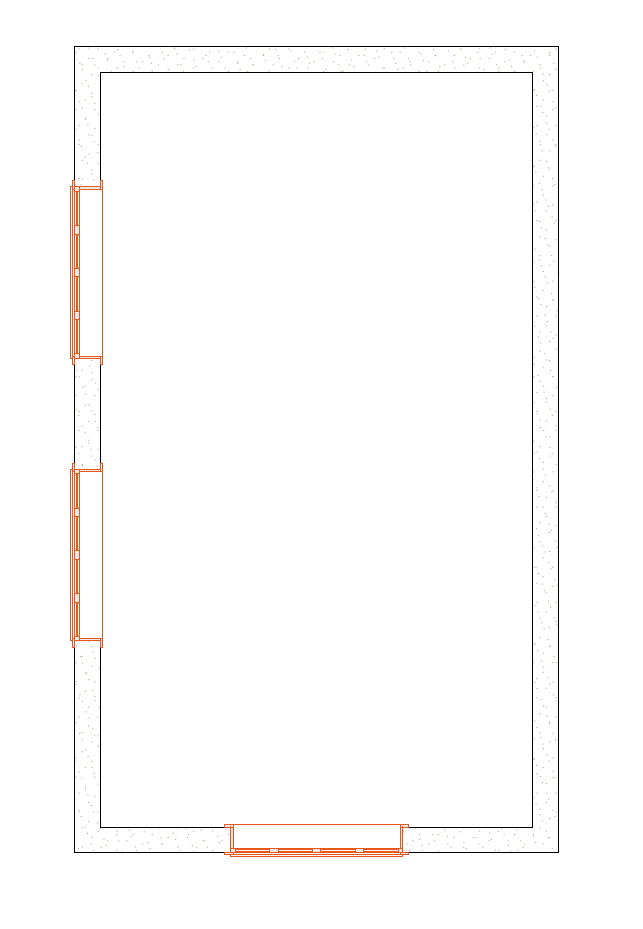

Clique em OK para confirmar as alterações.

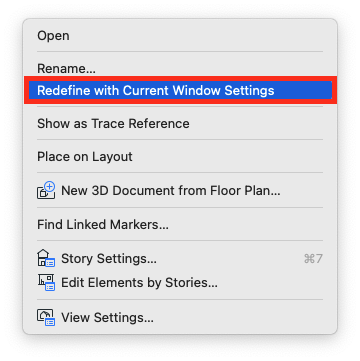

- Depois de fazer as alterações, certifique-se de Redefinir a Visualização para que os ajustes sejam armazenados corretamente nas definições da sua Visualização.
