Descrição do problema

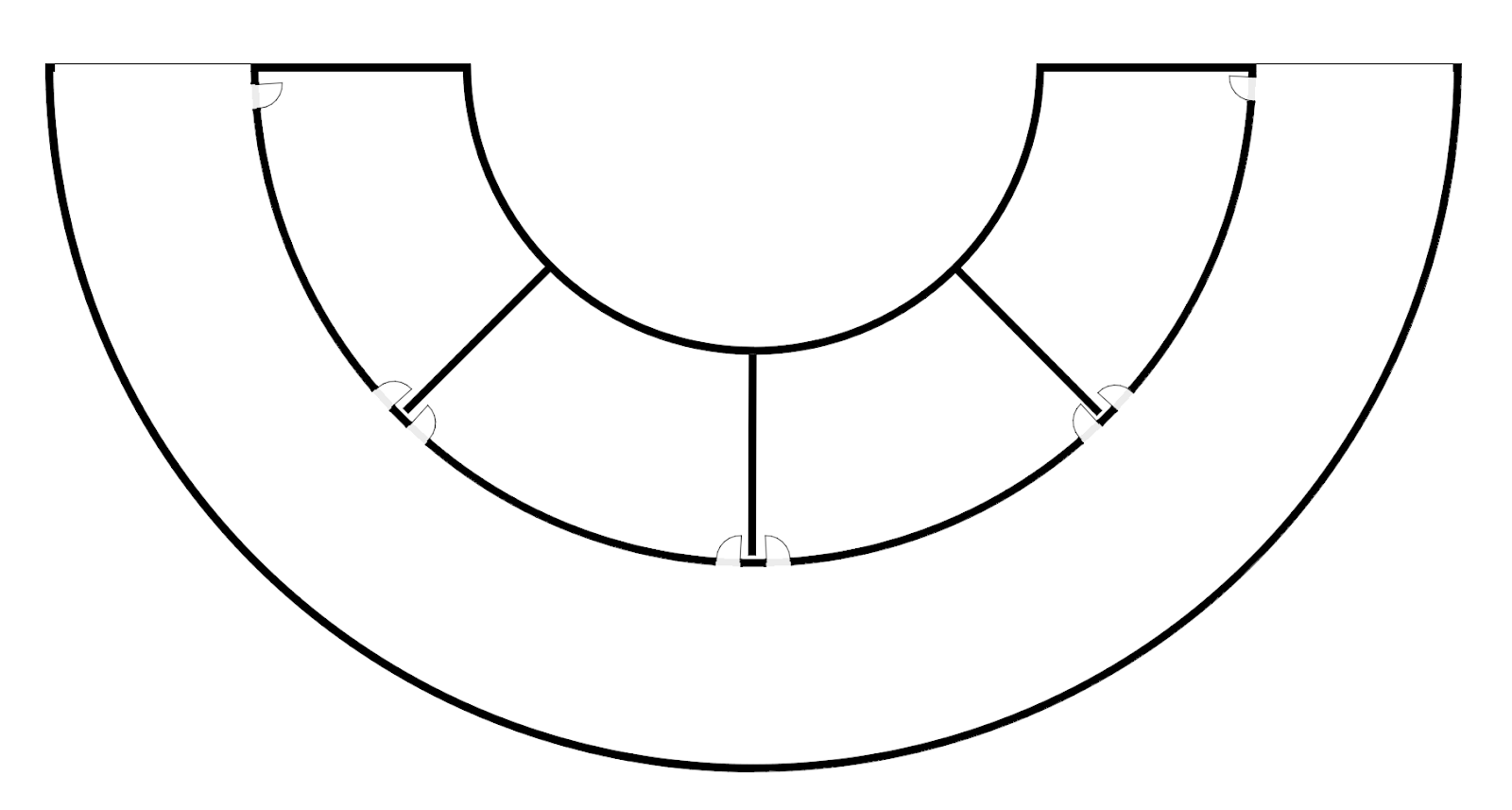

No Projeto Atual, a estrutura tem formato de meio círculo. É necessário adicionar posicionamentos esquemáticos para vigas e colunas, que serão posteriormente identificados usando grelhas. Existe uma maneira automática de fazer isso com eficiência no Archicad?
Solução

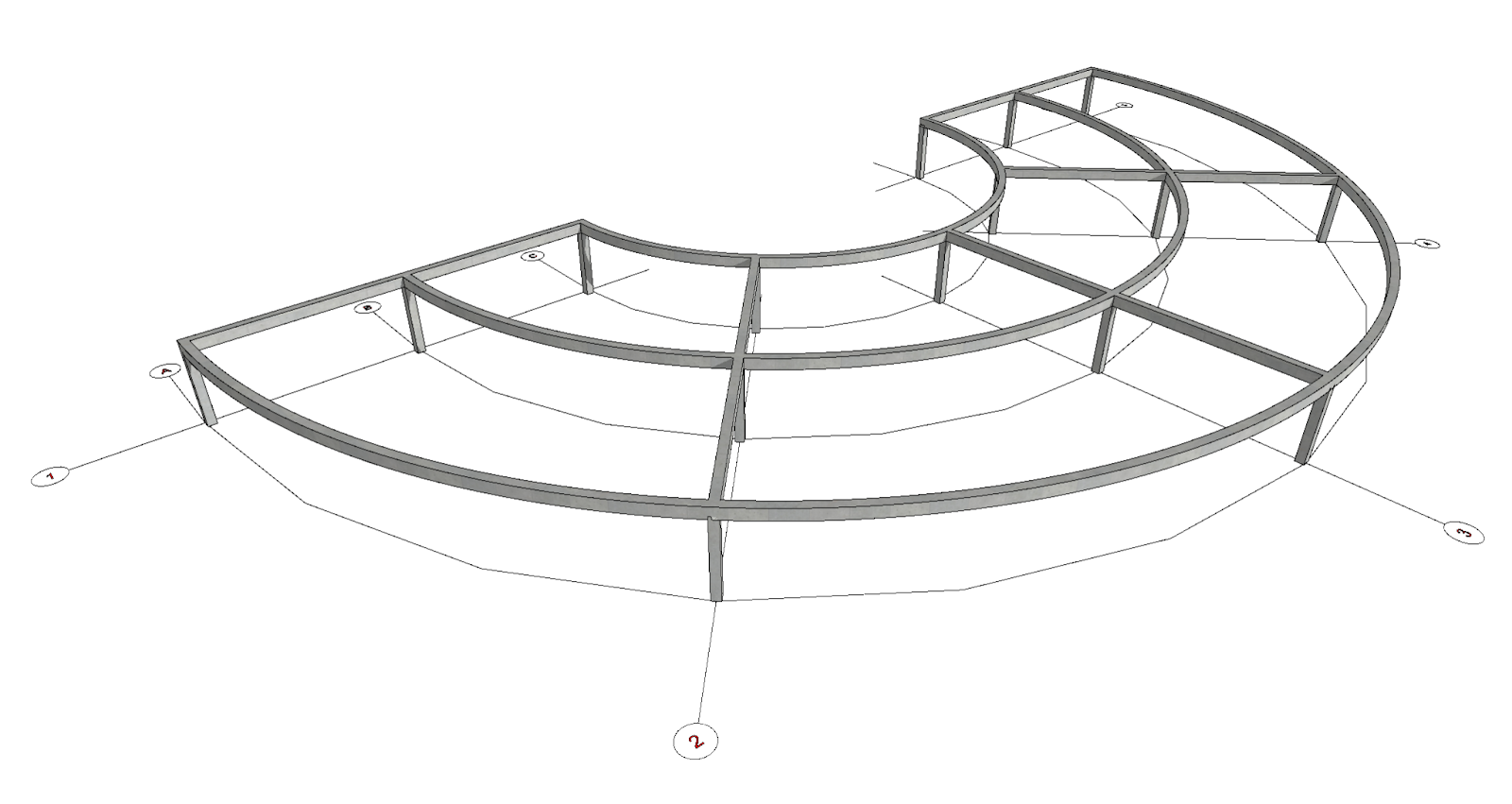

O Archicad oferece uma opção para criar um Sistema de Grelha automático que pode modelar tanto colunas quanto vigas para estruturas de formato radial. Veja como configurá-lo:
Na Visualização de Planta

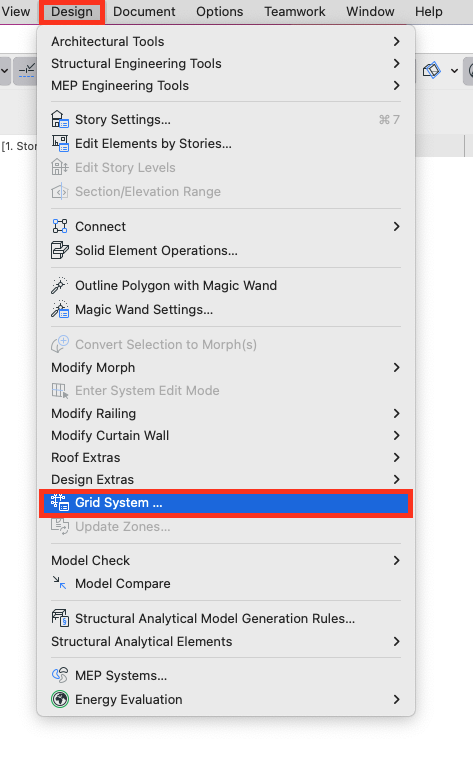

Acesse Modelagem > Sistema de Grelha.

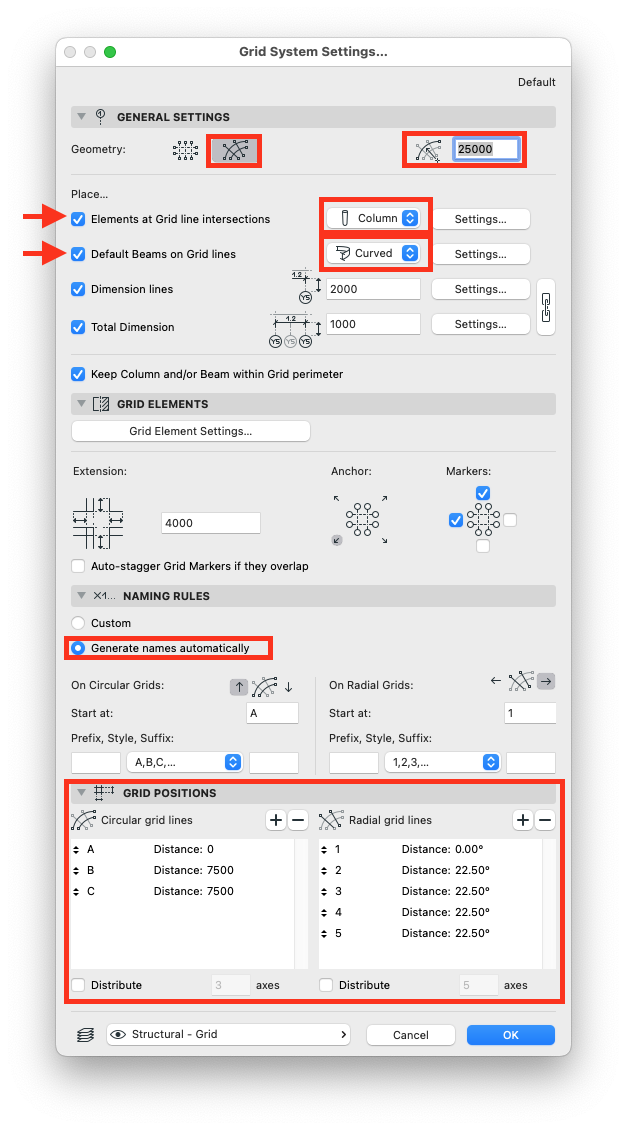

Nas Definições de Sistema de Grelha
Defina a Geometria como Sistema de Grelha Radial. Insira o comprimento do raio.
Marque a caixa de seleção para Elementos em interseções de linha de grelha, então selecione Coluna.
DICA: Você pode configurar a Coluna clicando no botão Definições.Marque a caixa de seleção Vigas Predefinidas em Linhas de Grelha, então selecione Curva.
DICA: Você pode configurar a Viga clicando no botão Definições.Na guia Regras de nomeação, defina como Gerar automaticamente.
Em Posição da Grelha, insira as distâncias das grelhas entre si. Você também tem a opção de selecionar Distribuir. Dessa forma, a grelha será distribuída igualmente posteriormente ao colocá-la.
Clique em OK quando concluir a configuração.

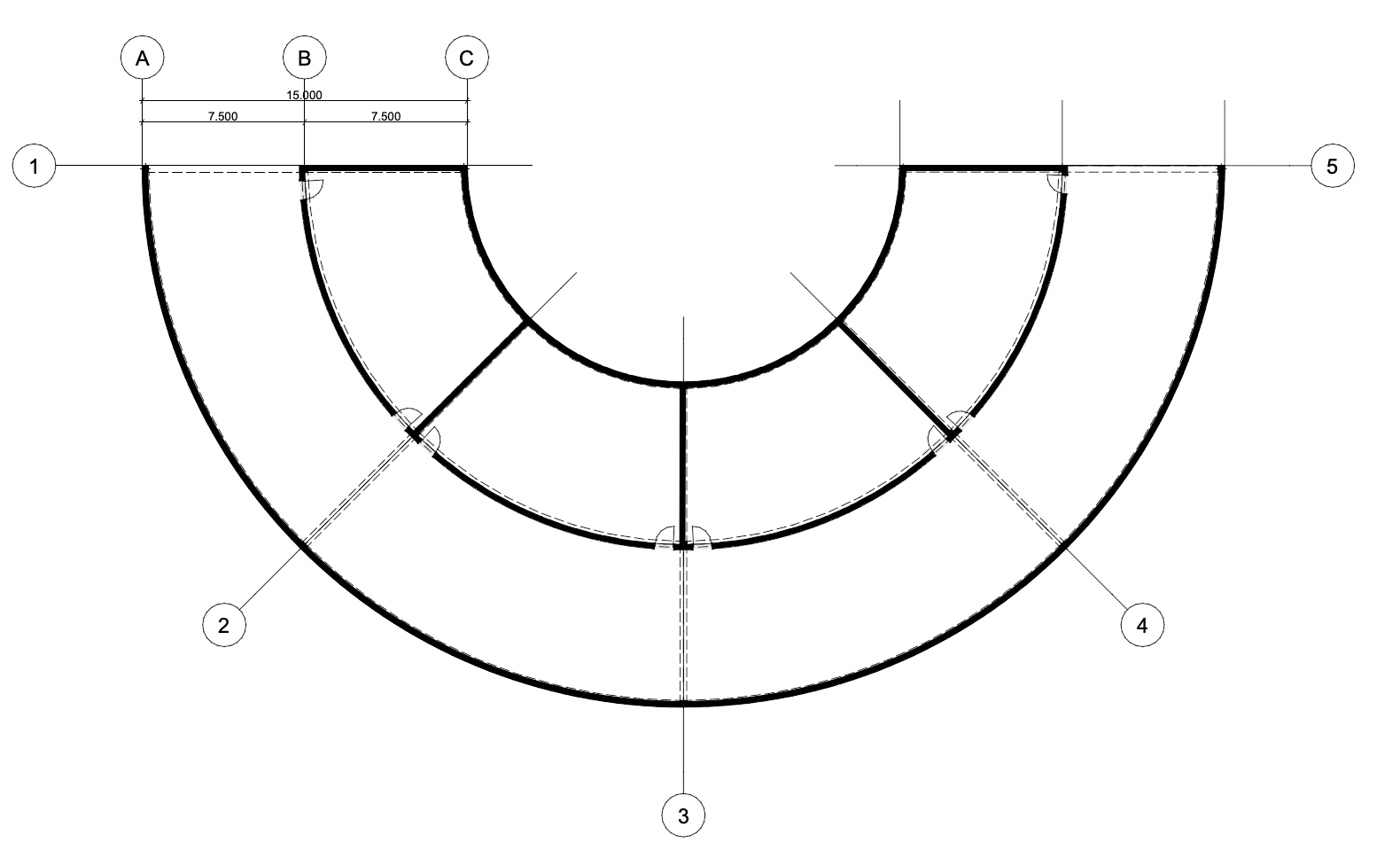

Ao colocar o Sistema de Grelha
O primeiro clique define a localização do ponto de inserção selecionado nas definições
O segundo clique define a rotação do sistema de grelha
Se você também selecionou a função Distribuir, então um ou dois cliques adicionais são necessários para definir as distâncias completas para distribuição em uma ou ambas as direções, dependendo se você marcou Distribuir para uma ou ambas as direções.
