Descrição do problema
Em um projeto residencial complexo, várias atualizações foram feitas na planta, como a realocação de janelas ou o ajuste do posicionamento de portas. É fundamental que essas alterações sejam refletidas com precisão nos desenhos de elevação para o detalhamento posterior. No entanto, alternar constantemente entre as vistas da Planta e da Elevação pode consumir tempo e interromper o fluxo de trabalho. Como fazer com que essas alterações fiquem imediatamente visíveis nos desenhos de elevação, sem precisar alternar repetidamente entre as vistas?
Solução
Você pode aproveitar ao máximo o recurso Trace and Reference no Archicad para mostrar as alterações feitas na planta nos desenhos de elevação. Isso é semelhante a trabalhar com desenhos em múltiplas janelas, mas usando o Trace and Reference. Para isso:

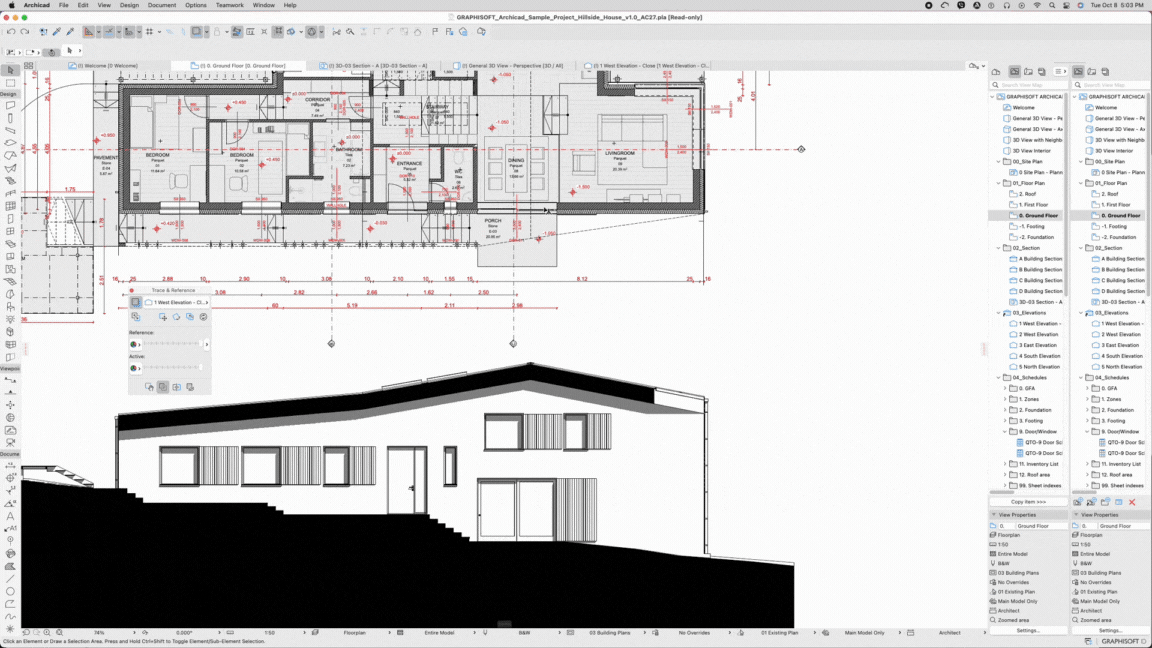

- Na vista da Planta, clique com o botão direito no desenho de elevação correspondente no Mapa de Vistas e selecione Mostrar como Rastreamento e Referência.
-

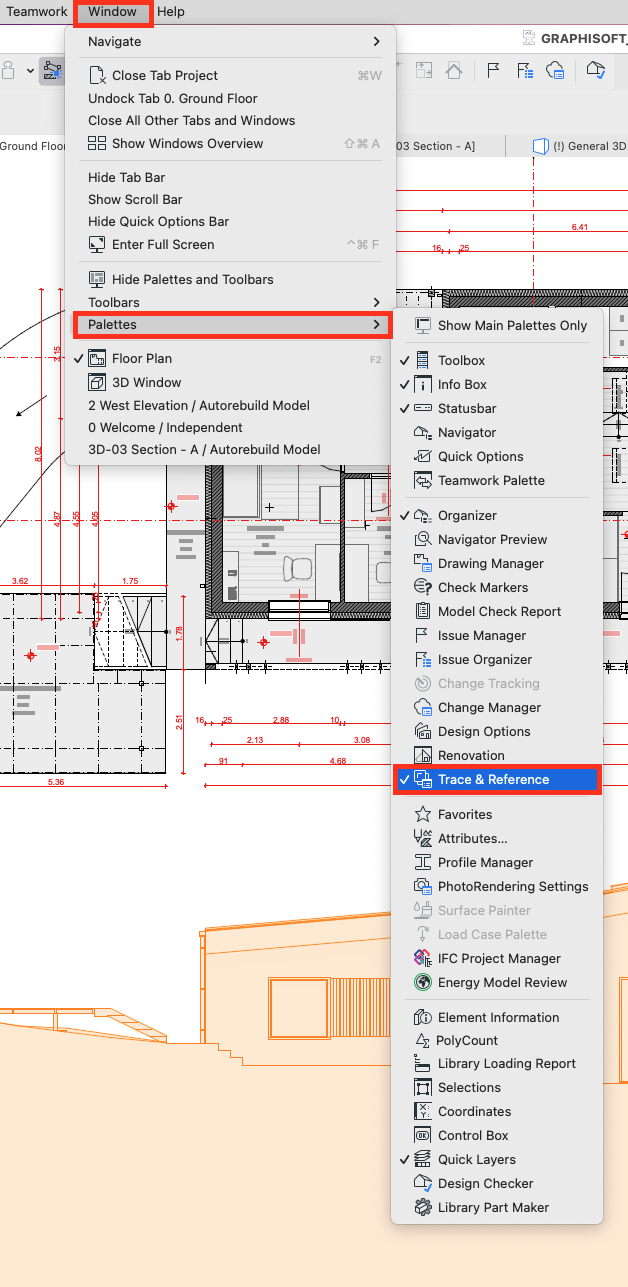

Mantenha a janela Rastreamento & Referência aberta para facilitar o acesso, navegando até Janela > Paletas > Rastreamento & Referência.
-

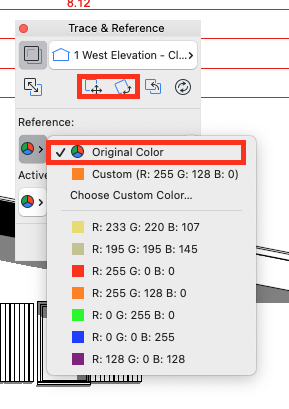

A Paleta Rastreamento & Referência permite mover, girar ou modificar o Rastreamento Referência conforme necessário. Além disso, o rastreamento pode ser exibido na Cor Original para maior clareza.
DICA: Quando um elemento é modificado, como ao mover uma janela, ampliar ou reduzir o zoom na vista da Planta reflete imediatamente as alterações na janela Rastreamento & Referência, sem necessidade de alternar entre as vistas.
Ao utilizar o recurso Trace and Reference, o fluxo de trabalho se torna mais eficiente, garantindo que as alterações feitas em uma vista sejam consistentemente atualizadas na outra.
