Descrição do problema
Atualmente, estou envolvido em projetos de paredes cortina e preciso de um mapa de componentes detalhado para o fabricante devido ao seu formato irregular. Existe um método para criar um mapa para paredes cortina mostrando a vista de frente correta? Quando incluo quaisquer campos 3D no mapa, ele representa apenas o padrão de amostra da parede cortina.
Solução
- Após modelar as paredes cortina, vá para Documentação > Mapas > Definições de Esquema e, em seguida, crie um novo Esquema de Mapa para as Paredes Cortina.

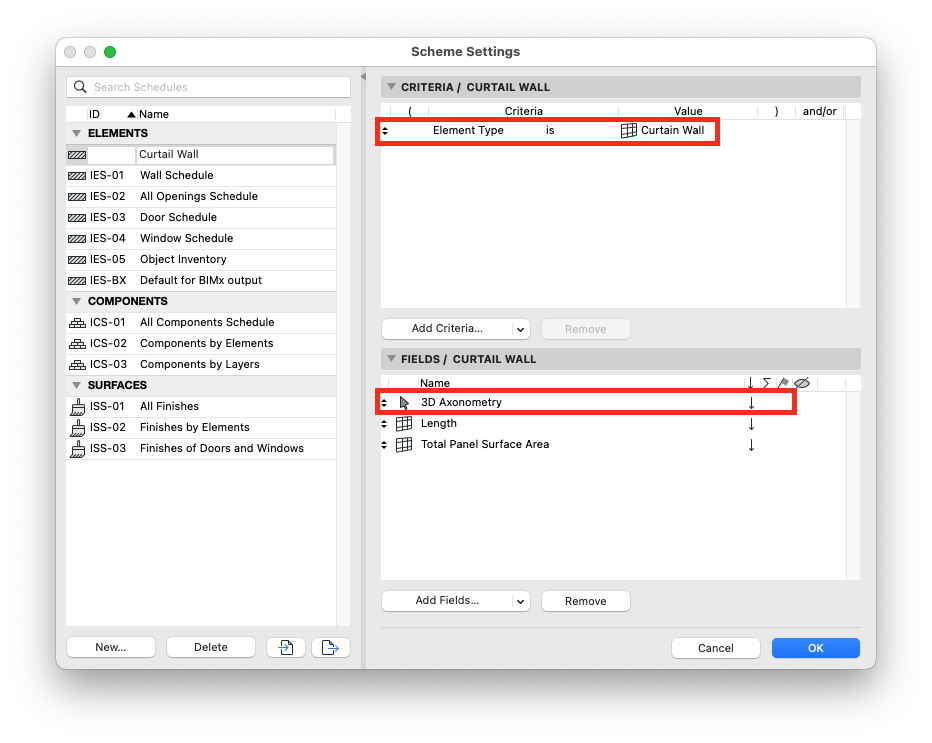

- Nas Definições de Esquema:
- Adicione o Critério, Tipo de Elemento e selecione Parede Cortina.
- Na Campos / Parede Cortina aba, adicione Parede Cortina parâmetros que deseja mostrar na Adicionar Campos seleção. Inclua também o Perspectiva Axonométrica 3D parâmetro na seleção. Clique em OK para fechar.
- O campo Perspectiva Axonométrica 3D no mapa inicialmente mostra o padrão base da parede cortina. No entanto, você pode inserir manualmente uma imagem que represente com precisão a vista de frente completa dela
- Selecione a parede cortina que você modelou e mostre apenas em 3D.

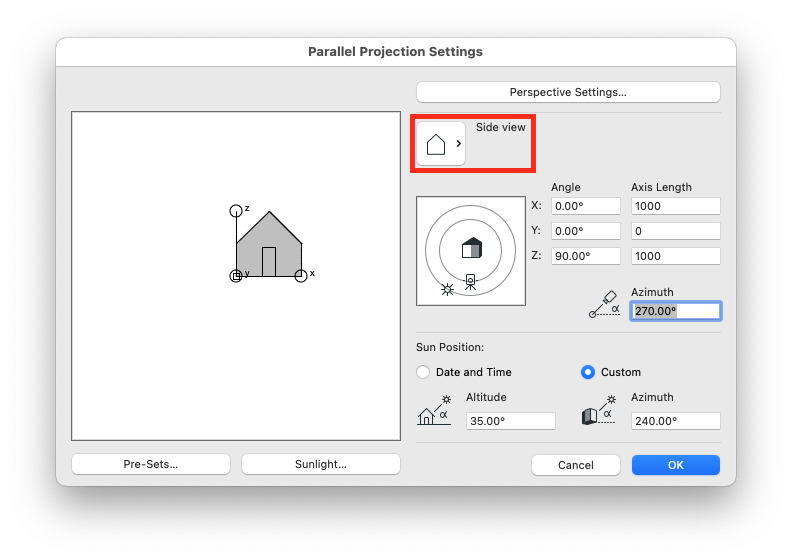

- Na Vista 3D, vá para Tipo de Projeções. (Visualização > Opções de Visualização 3D > Tipo de Projeções…)
No Tipo de Projeções, você pode alternar entre diferentes vistas dependendo do requisito no seu mapa. Para este exemplo, usarei o "Alçado".

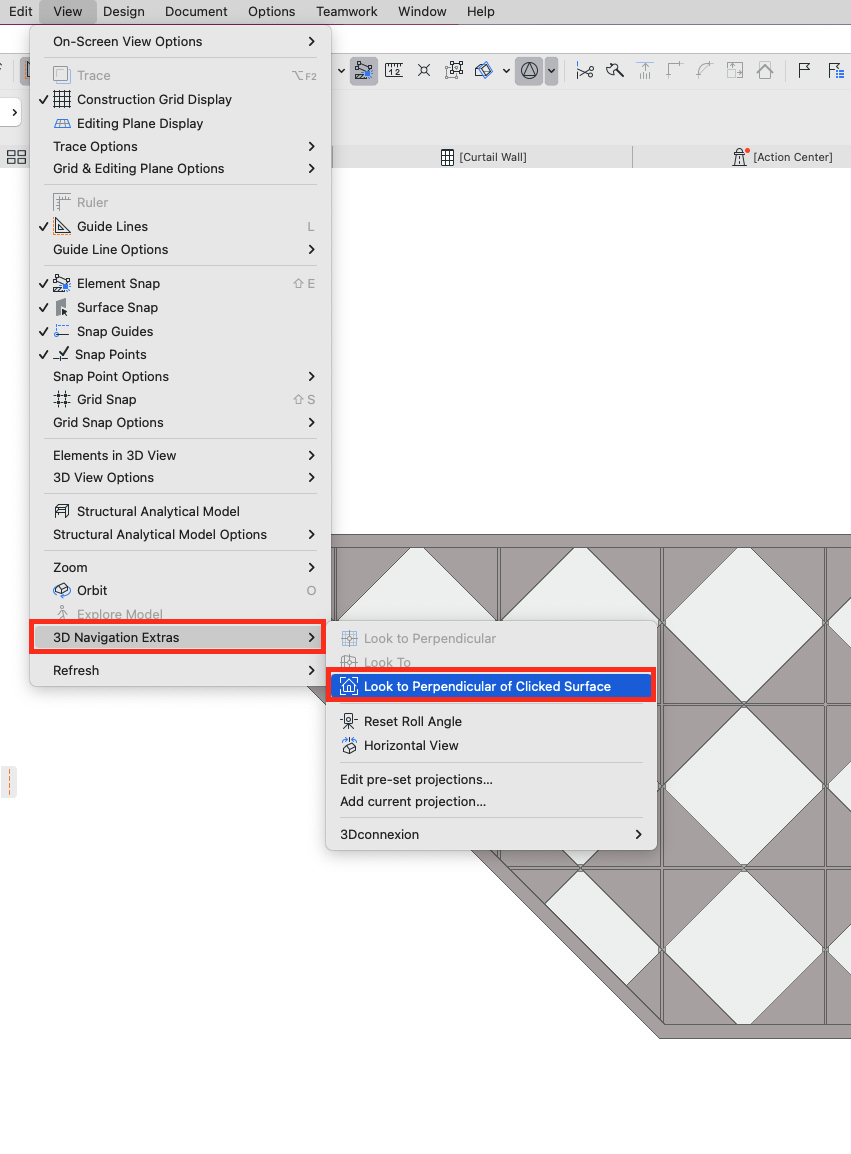

- Se desejar que a vista esteja em projeção paralela, certifique-se de que a projeção esteja perpendicular à parede cortina. Você pode fazer isso indo para Visualização > Extras de Navegação 3D > Olhar para Perpendicular de Superfície Clicada, e então clicar na parede cortina para alinhar a vista perfeitamente.
- Quando tiver a vista desejada, salve-a como uma vista no Mapa de Vistas. Você pode então salvar manualmente esta vista como uma imagem ou tirar uma captura de tela para facilitar. Para projetos maiores com diversos modelos de paredes cortina, você pode optar por criar um Conjunto de Publicador para diferentes vistas; assim, caso haja atualizações no projeto, basta publicar para atualizar as imagens.

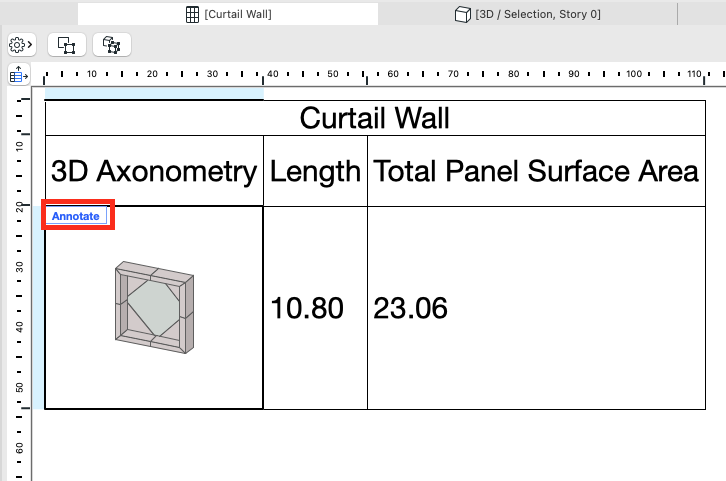

- Volte para o mapa e clique em Anotar no campo Perspectiva Axonométrica 3D.
Na aba Pre-visualização do Elemento, cole a captura de tela da parede cortina e cubra a Perspectiva Axonométrica 3D existente trazendo a imagem para a frente e então clique em OK para retornar à Visualização de Mapa.
Nota:

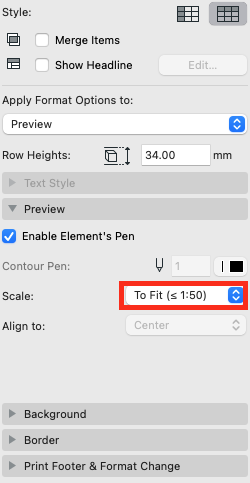

Você pode ajustar o tamanho da vista 3D alterando a escala para "Ajustar".

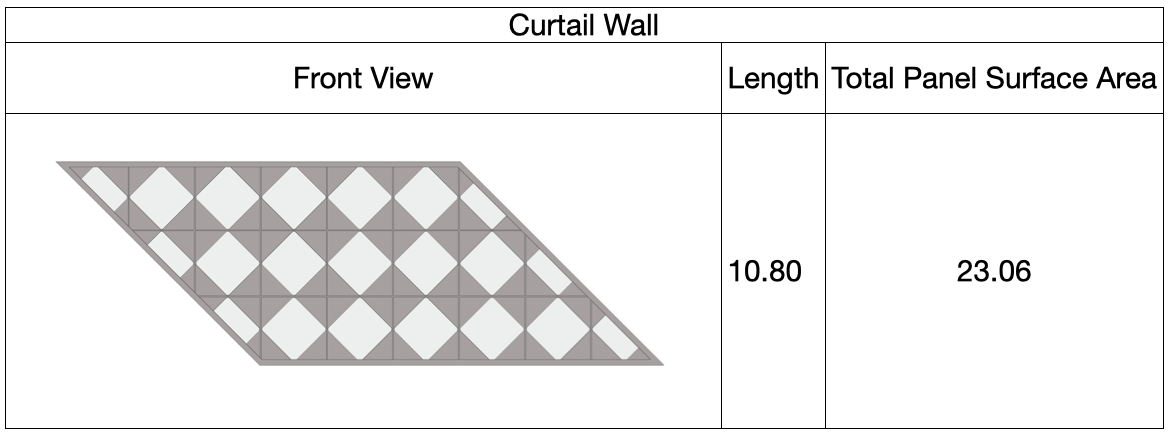

Você também pode alterar manualmente o cabeçalho "Perspectiva Axonométrica 3D" para "Vista de Frente"
