Descrição do problema
Você gostaria de usar a função Desaparecer Elementos Distantes em uma elevação interior no Archicad. Infelizmente, esse recurso não está disponível para Elevações Interiores, apenas para Cortes e Elevações.
Solução

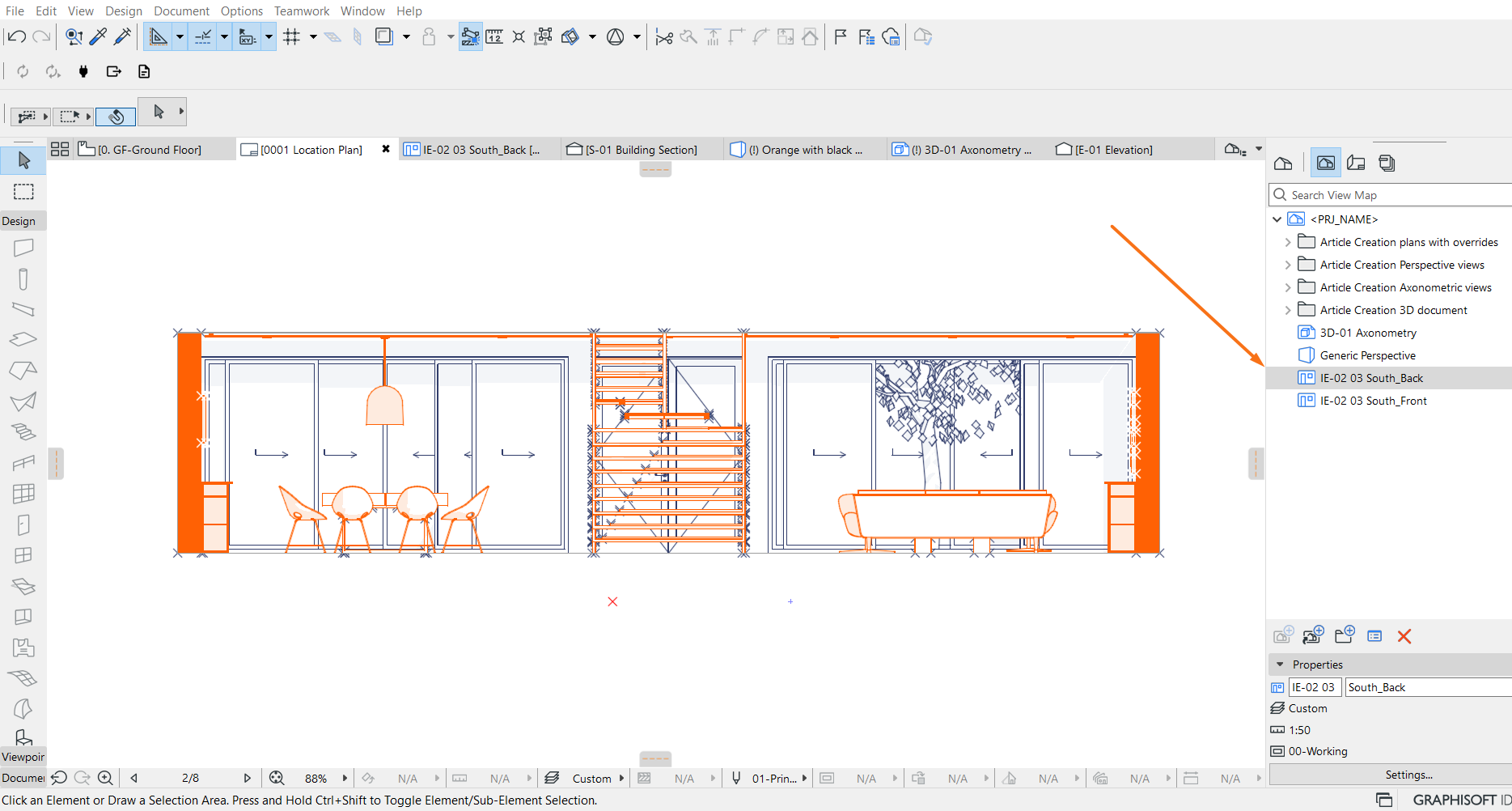

Para obter um efeito semelhante, no qual o fundo e a frente da sua elevação interior tenham aparências diferentes, siga este fluxo de trabalho (você encontrará um passo a passo detalhado abaixo):
I. Crie uma Vista dos elementos frontais.
Configure um ponto de vista de Elevação Interior com profundidade zero para capturar apenas os elementos frontais e salve uma Vista dele para uso posterior.
II. Crie uma Vista duplicada dos elementos de fundo.
Configure um segundo ponto de vista de Elevação Interior que inclua os elementos de fundo. Aplique uma sobreposição gráfica diferente ou definições de Aparência do Modelo a esta vista para exibir os elementos na cor da caneta e nas tramas desejadas.
III. Combine ambas as Vistas em um Leiaute.
Use as Vistas salvas para criar uma imagem composta, colocando-as como Desenhos em um Leiaute. Elas representarão visualmente o contraste que você obteria com Desaparecer Elementos Distantes.
Veja a seguir uma descrição detalhada dos passos acima:
I. Configurando uma Vista dos elementos frontais.

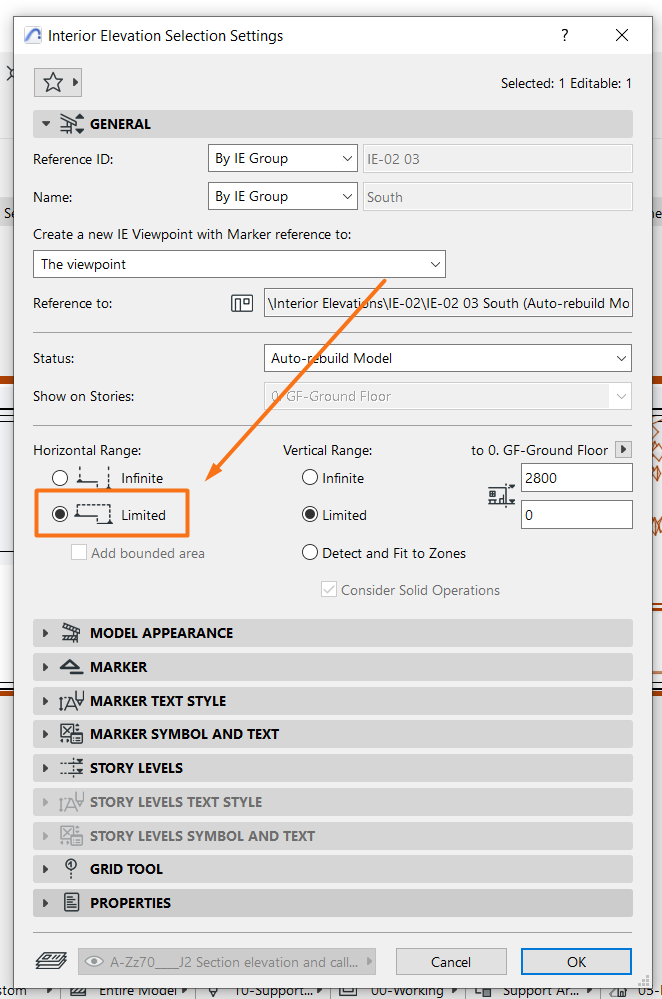

- Abra as Definições de Elevação Interior do ponto de vista que você gostaria de usar.
- Em Geral > Alcance Horizontal, selecione Limitado.
- Clique em OK.
-

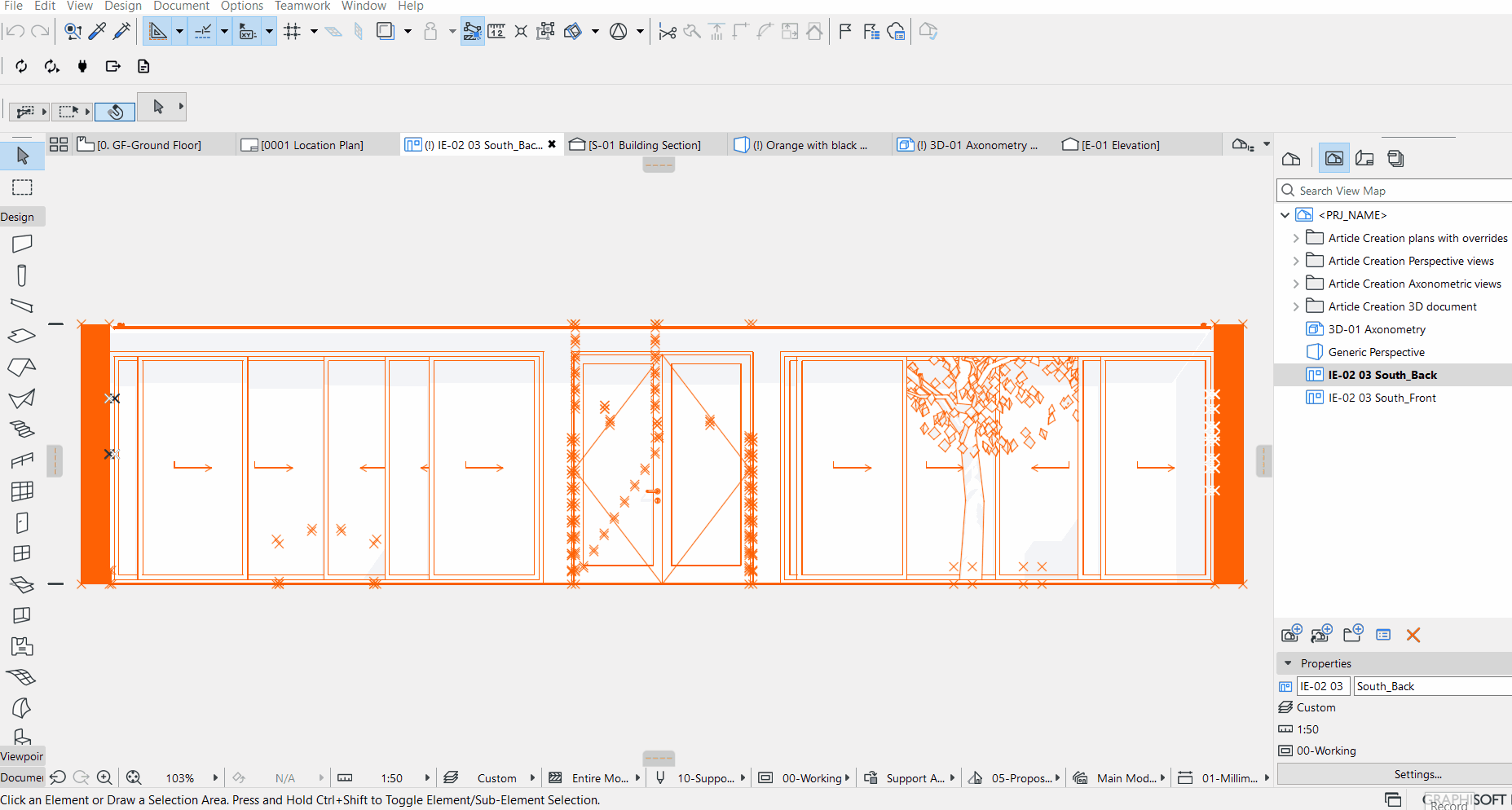

Altere o limite do seu Marcador de Elevação Interior para garantir que apenas os elementos frontais estejam visíveis.

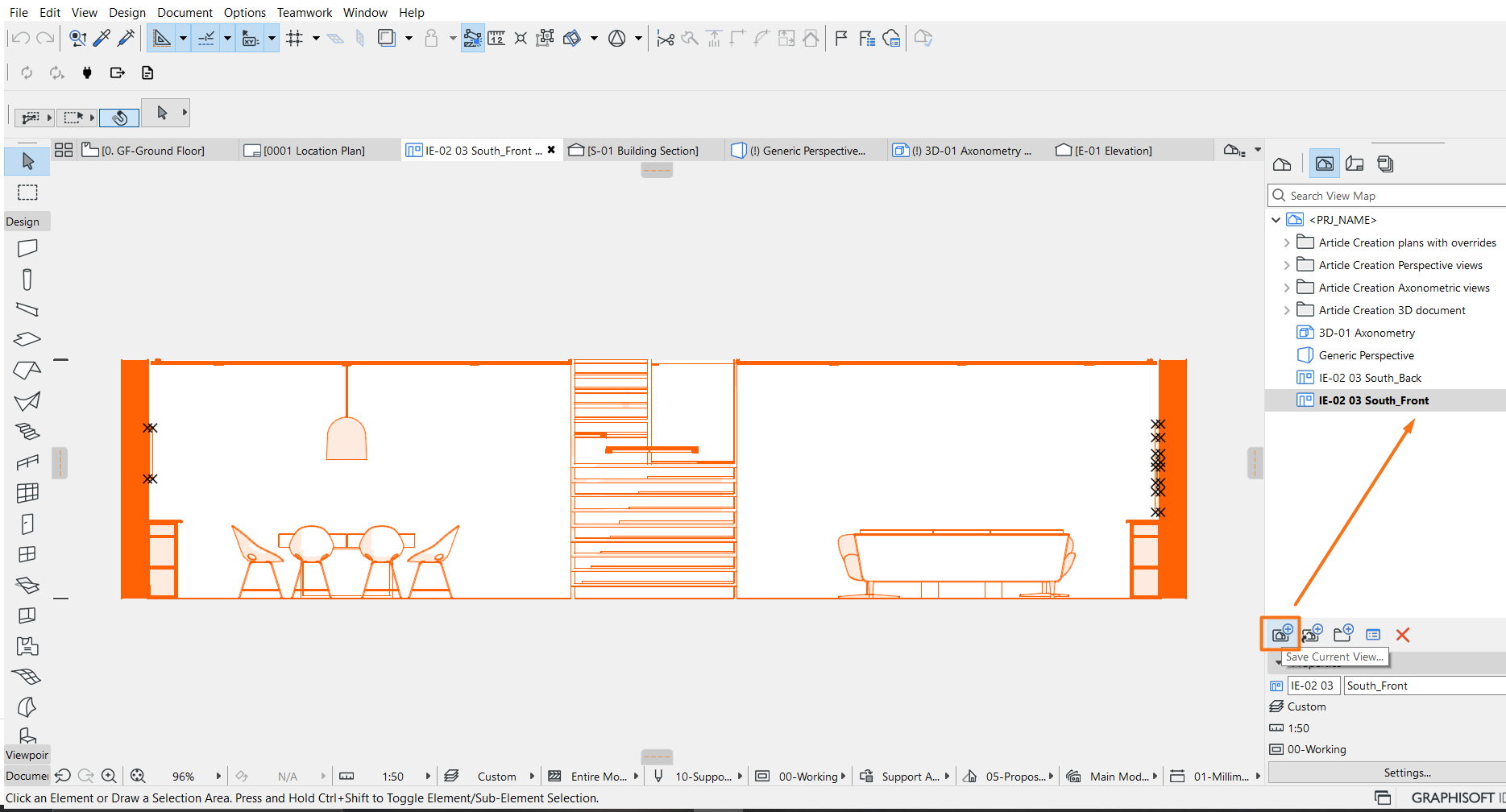

- Salve esta Vista acessando Visualização > Salvar Vista Atual.

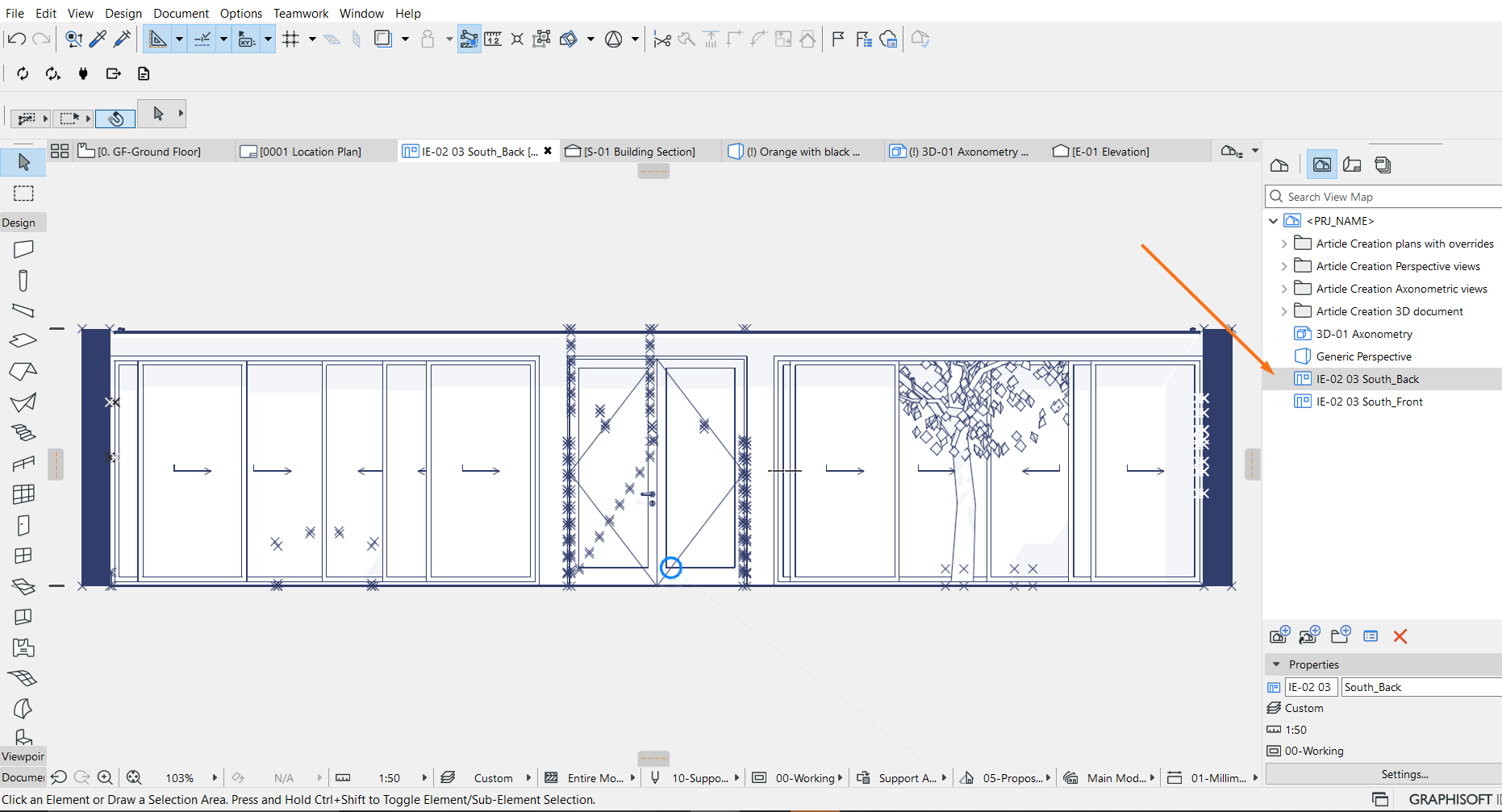

II. Configurando uma Vista de fundo.
- Duplique a Elevação Interior copiando e colando seu Marcador.
- Renomeie a duplicata para identificá-la no Mapa de Projeto.
- Ajuste o alcance horizontal para incluir os elementos de fundo ou defina o Alcance Horizontal como Infinito.
- Salve a vista acessando Visualização > Salvar Vista Atual.
- Aplique sobreposições gráficas (Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica) à Vista ou altere a Aparência do Modelo nas suas Definições de Elevação Interior.
III. Combinando ambas as Vistas.
- Abra ou crie um Leiaute.
- Insira as Vistas salvas usando a Ferramenta Desenho.
- Coloque-as uma sobre a outra na posição correta.

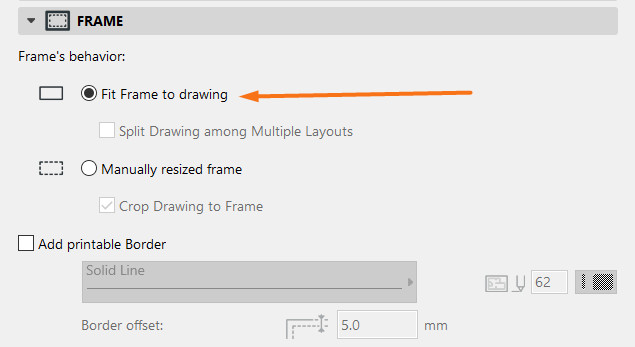

DICA: Antes de colocar as vistas no Leiaute, acesse as definições da Ferramenta Desenho > Estrutura > Ajustar Moldura ao Desenho. Isso garantirá que ambas as vistas sejam colocadas exatamente uma sobre a outra. Depois, você poderá selecioná-las juntas e arrastá-las pelo Leiaute.
