Descrição do problema
Os elementos de grelha não são exibidos ao exportar para um arquivo IFC. Como corrigir isso?
Solução
Para garantir que os elementos de grelha sejam exibidos corretamente ao exportar para um arquivo IFC, siga estas etapas:
1. Verifique o IFC exportado em um visualizador IFC:
- Verifique o arquivo IFC exportado usando um visualizador IFC. Evite usar o Archicad para verificação, pois o modelo IFC é convertido durante a importação, tornando a verificação imprecisa.
- Visualizador IFC gratuito recomendado: Solibri Anywhere.
-
Nota: Em alguns visualizadores IFC, a grelha pode precisar ser tornada visível separadamente.
No caso do Solibri, você pode acessar Grelhas por dois caminhos:
1. Arquivo › Definições › Footprints › Grelha › Mostrar Grelha - Marque a opção
2. Na interface do usuário:Mostrar Controles de Footprint ›
Mostrar/Esconder Grelhas
2. Verifique a visibilidade da grelha no Archicad:
Certifique-se do seguinte:
- A Camada da Grelha está ativa.
- O Filtro de Renovação ao qual a Grelha pertence está definido como exibido.
- A Opção de Modelagem à qual a Grelha pertence está definida como exibida.

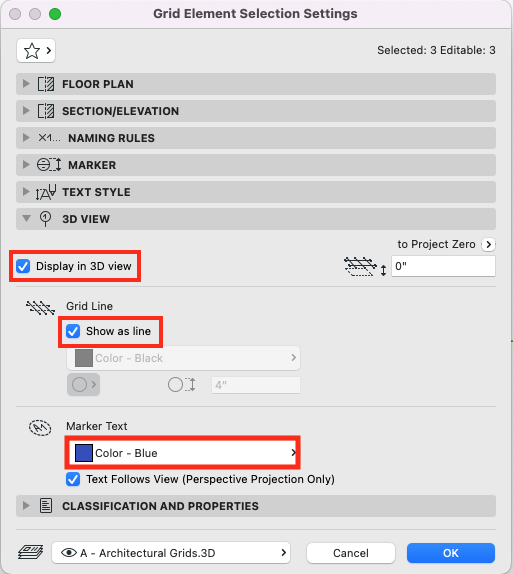

3. Verifique as Definições de Seleção de Elemento de Grelha para Vista 3D:
- Confirme se a opção Exibir em 3D está ativada.
- Em Linha de Grelha, certifique-se de que a opção Mostrar como linha está ativada.
- Verifique se o material de superfície atribuído ao texto marcador não está em falta.
Consulte mais informações sobre a Ferramenta Grelha.
4. Revise as definições do Tradutor IFC:

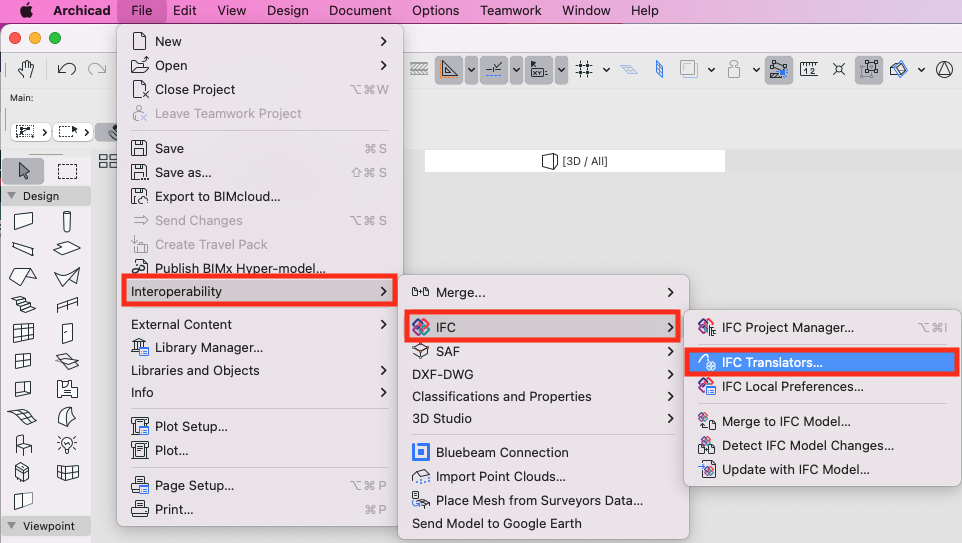

- Navegue até Arquivo > Interoperabilidade > IFC > Tradutores IFC.
- Selecione o Tradutor IFC apropriado na aba Tradutores para Exportação.

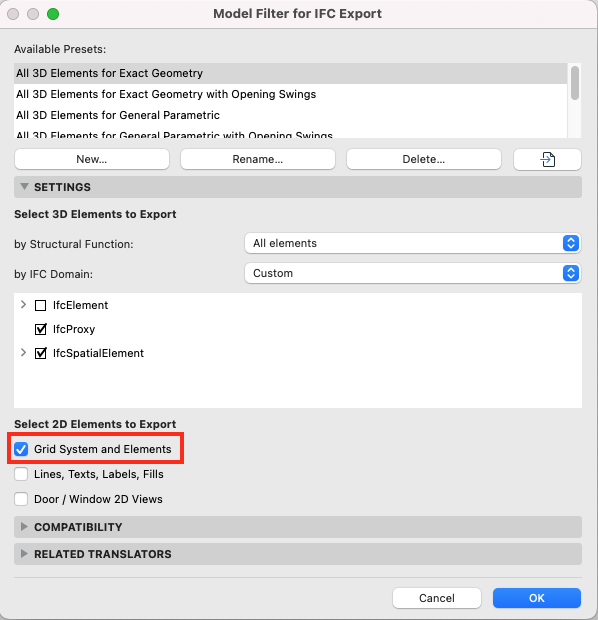

- Ir para Filtro de Modelo > Editar ou Criar Novo Predefinido.
- Certifique-se de que a opção Sistemas de Grelha e Elementos esteja marcada em Selecionar Elementos 2D para Exportação.
Garantir a visibilidade dos elementos de grelha em um arquivo IFC requer verificação detalhada e aderência a definições específicas.
