Como acessar os elementos MEP na sua caixa de ferramentas?

Descrição

Você não consegue ver ferramentas MEP como dutos, tubulações ou elementos de cabeamento na sua caixa de ferramentas ao trabalhar em projetos de MEP design. Os elementos MEP parecem estar faltando na interface padrão da caixa de ferramentas, e você não consegue colocar componentes MEP no seu projeto.

Solução

Os elementos MEP não estão visíveis na sua caixa de ferramentas porque você precisa ativar o Perfil de Ambiente de Trabalho correto e garantir que a biblioteca MEP esteja carregada. As ferramentas MEP fazem parte da funcionalidade incorporada do MEP Designer que requer passos específicos de configuração.

Configurando o Ambiente de Trabalho MEP

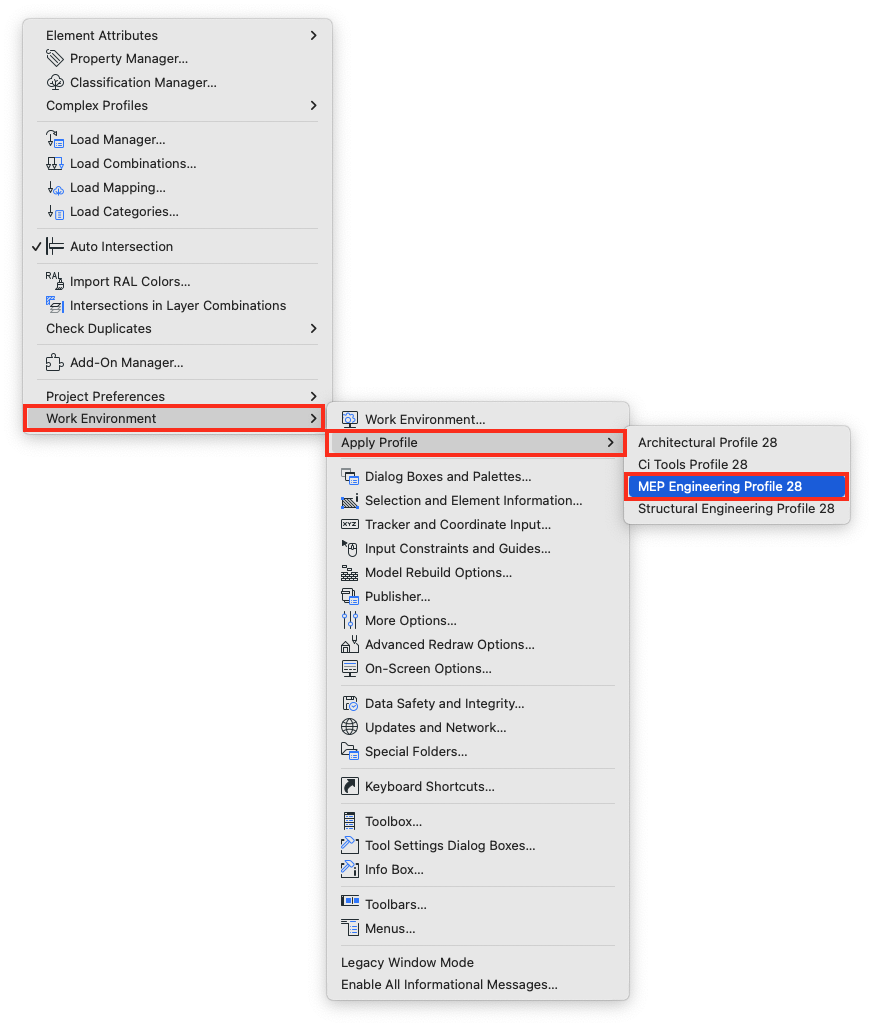

1. Vá para Opções > Ambiente de Trabalho > Aplicar Perfil > Perfil de Engenharia MEP.

2. Se o Perfil de Engenharia MEP está ausente na lista de Ambiente de Trabalho, você pode precisar importá-lo:
   • Vá para Opções > Ambiente de Trabalho > Perfis de Ambiente de Trabalho
   • Clique em Importar
   • Navegue até a pasta de instalação: Originais > Archicad > Ambiente de Trabalho > Perfis.
   • Selecione o arquivo do perfil MEP e importe-o

Carregando a Biblioteca MEP Necessária

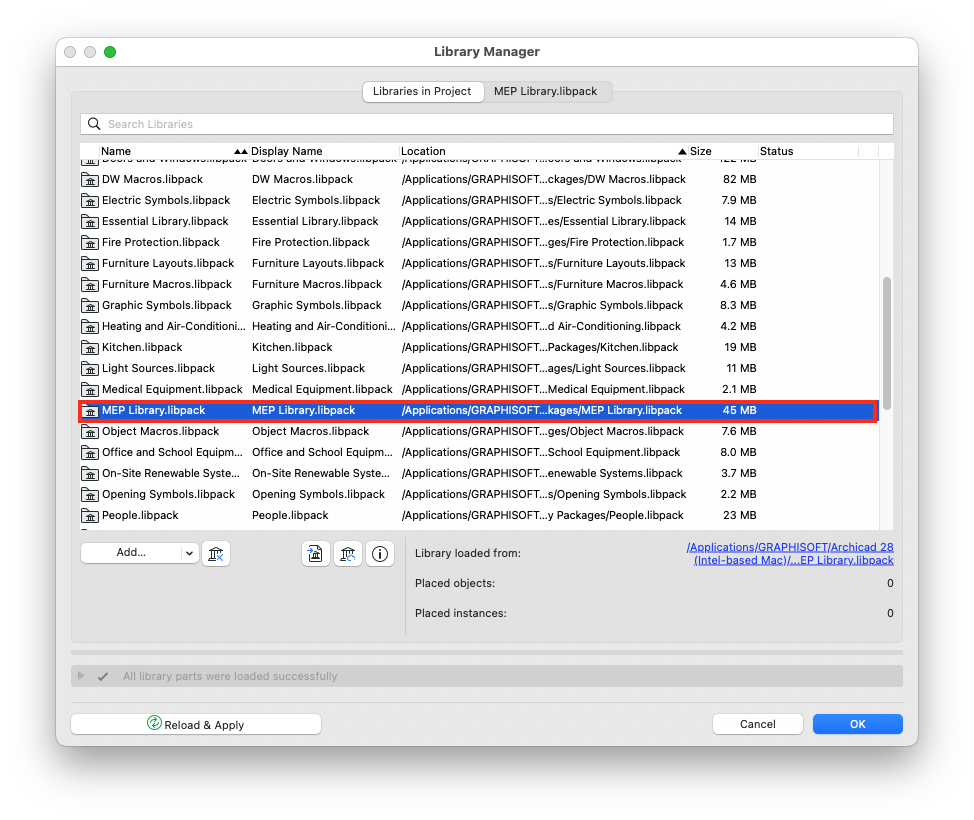

3. Abra Arquivo > Bibliotecas e Objetos > Gerenciador de Biblioteca.
4. Clique em Adicionar e localize a Biblioteca MEP.libpack na pasta de instalação.
   • Nota: Se você estiver trabalhando com bibliotecas Monoliticas (Archicad 28 e anteriores), adicione tanto a Biblioteca Archicad 2* quanto a Biblioteca MEP 2* para garantir que todos os elementos MEP sejam exibidos corretamente

5. Clique em OK para carregar as bibliotecas

Verificando o Acesso às Ferramentas MEP

Após concluir esses passos, sua caixa de ferramentas exibirá as ferramentas MEP incluindo:

• ferramentas de Dutos para sistemas mecânicos
• ferramentas de Tubulações para sistemas hidráulicos
• ferramentas de Cabeamento para sistemas elétricos

Você também terá acesso a:

• comandos relacionados a MEP em Projeto > ferramentas de Engenharia MEP
• Barra de Ferramentas MEP com atalhos para comandos MEP usados com frequência
• opções para alternar Mostrar Linhas de Referência MEP e Mostrar Conexões MEP Abertas

Notas Adicionais para Diferentes Versões

Para projetos mais antigos ou se você encontrar problemas com perfis ausentes:

• O sistema MEP foi significativamente alterado da versão 26 para a 27 e novamente na 28.
• Ao abrir arquivos antigos, certifique-se de carregar as bibliotecas de migração apropriadas.
• Algumas funcionalidades MEP como a paleta de Roteamento MEP foram removidas na versão 27 e substituídas por novas ferramentas MEP Designer.
