Descrição do problema
Você possui um arquivo de nuvem de pontos nos formatos XYZ ou E57 e precisa importá-lo e abri-lo no Archicad.
Solução
Colocar uma nuvem de pontos no Archicad envolve importar os dados da nuvem de pontos, o que a transformará em um objeto colocável do Archicad e, em seguida, posicioná-la dentro do seu projeto.
Importante: Archicad tem capacidades básicas de manipulação de nuvens de pontos. Arquivos maiores que 2–4 GB podem causar problemas de desempenho; CloudCompare é uma ferramenta de código aberto que permite editar e otimizar dados de nuvem de pontos antes de importar para o Archicad. Para fluxos de trabalho avançados com nuvens de pontos, recomendamos usar BIMmTool, que oferece ferramentas adicionais de importação e edição.
- Ir para Arquivo > Interoperabilidade > Importar Nuvem de Pontos.
- Procure e selecione o arquivo de nuvem de pontos que deseja importar.

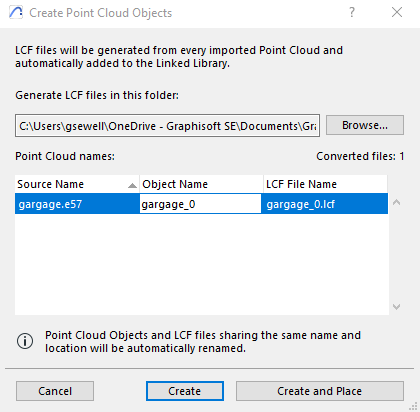

- Clique em Criar ou Criar e Colocar para prosseguir. (Criar apenas o carregará como um objeto para uso posterior)
-
Para este exemplo, selecionaremos Criar e Colocar.
-
Em seguida, você pode decidir se deseja colocar a nuvem de pontos em sua própria origem interna ou na Origem do Projeto do Archicad.
DICA: Você pode usar nuvens de pontos em combinação com o ponto de origem nativo.
- Abra a Vista 3D para confirmar se a nuvem de pontos aparece corretamente.
- Ajuste o Plano de Corte em Planta em Visualização > Definições de Plano de Corte em Planta se a nuvem de pontos não estiver visível na planta.
- Se precisar realocar ou reorientar, use as ferramentas Mover, Rotacionar ou Alinhar para ajustar com precisão a posição da nuvem de pontos. Para alinhar com seu projeto, você pode usar pontos de referência ou níveis conhecidos.
Importante: Nuvens de Pontos servem como referência para modelagem e análise, mas não estão incluídas em Desenhos ou Leiautes publicados.
