Descrição do problema
Você exporta um arquivo do Archicad para o formato DWG após modificar objetos ou blocos dentro do projeto. Ao exportar, os objetos no arquivo DWG resultante revertem para sua aparência original não modificada, em vez de manter as alterações que você fez no Archicad.
Solução
Isso ocorre porque a opção Armazenar Blocos originais no Tradutor DWG está ativada durante o processo de exportação. Quando esta opção está marcada, o tradutor preserva as definições de blocos originais dos arquivos do Archicad. Isso significa que os blocos modificados são armazenados em seu estado original e exportados sem alteração. Esse comportamento se aplica a quaisquer modificações feitas nesses blocos dentro do Archicad, fazendo com que revertam para sua aparência original na exportação.
Desative a opção Armazenar Blocos originais durante a exportação
- Abra o arquivo que deseja exportar para o formato DWG.
- Acesse Arquivo > Salvar como e selecione DWG ou DXF como o tipo de arquivo.

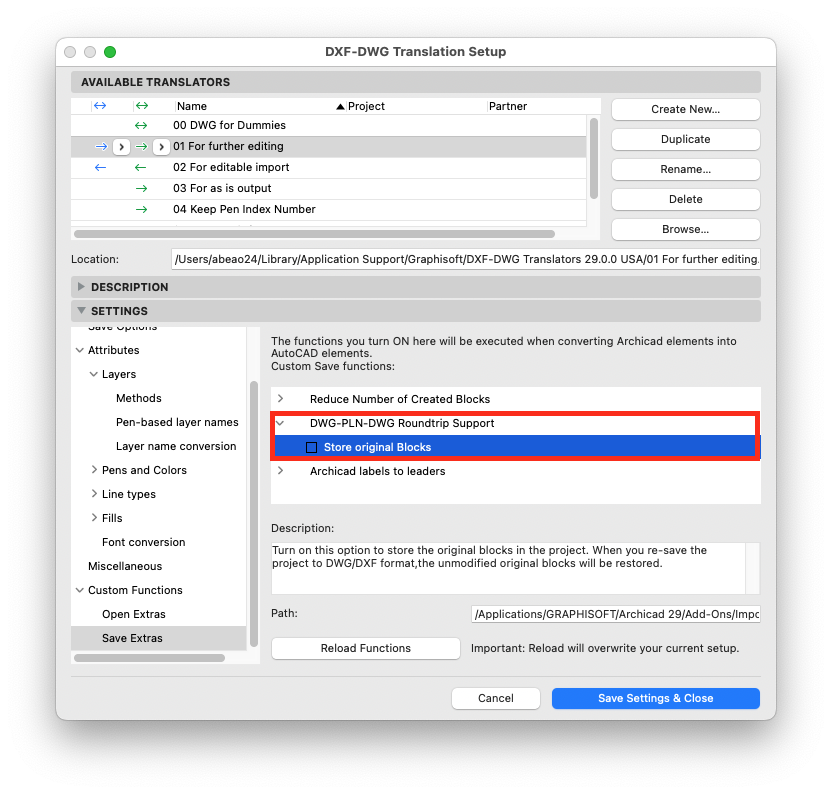

- Clique no botão Definições ao lado do campo Tradutor para abrir o diálogo Configurar Tradução DXF-DWG.
- Navegue até a seção Personalizar Funções > Salvar Extras no painel de definições do tradutor.
- Localize a caixa de seleção Armazenar Blocos originais em Suporte de Ida e Volta DWG-PLN-DWG
- Desmarque a caixa de seleção Armazenar Blocos originais para desativar esta função.
- Clique em OK para aplicar as alterações.
- Clique em Salvar para exportar o arquivo. Seus blocos modificados serão agora exportados em seu estado modificado.
Entendendo a função Guardar Como Blocos originais: Este recurso é benéfico ao realizar fluxos de trabalho colaborativos em que vários membros da equipe trabalham no mesmo arquivo DWG no AutoCAD e depois mesclam as alterações de volta ao Archicad. Ele preserva a integridade da estrutura original de blocos, tornando os fluxos de trabalho de ida e volta mais eficientes. No entanto, se você modificou intencionalmente blocos ou objetos no Archicad e deseja exportar essas alterações, deve desativar esta opção.
Dica: Se você trabalha frequentemente com blocos modificados, considere criar um Tradutor DWG personalizado com a opção Armazenar Blocos originais desativada. Isso permite salvar suas definições de exportação preferidas e reutilizá-las para várias operações de exportação sem precisar reconfigurar as definições cada vez.
Para informações detalhadas sobre as definições do Tradutor DXF-DWG, consulte a Configurar Tradução DXF-DWG.
