Descrição do problema

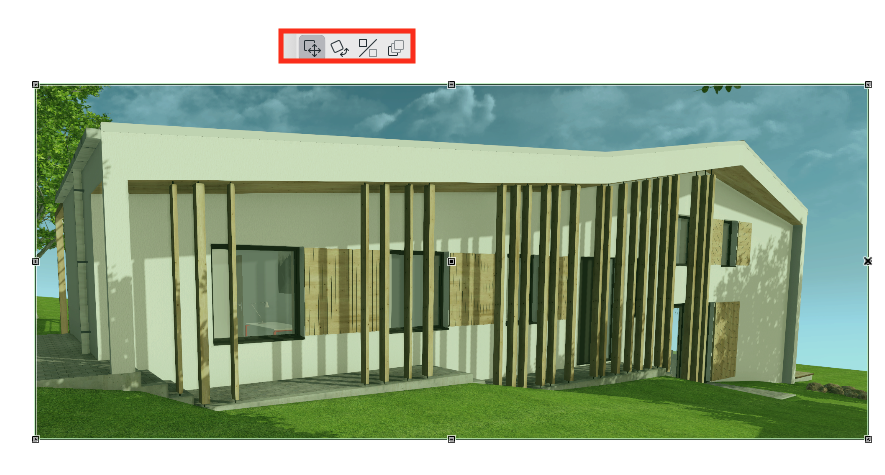

Ao selecionar diretamente uma imagem importada no Archicad, a paleta de contexto não oferece uma opção de recorte. Ao clicar na moldura de uma imagem importada, a paleta de contexto apresenta apenas as opções de mover, rotacionar, espelhar e multiplicar, em vez da opção de recortar o conteúdo da imagem.
Solução
É possível recortar uma imagem no Archicad usando a Ferramenta Desenho para importar imagens, em vez da Ferramenta Figura. Esse método permite recortar a imagem manipulando a Moldura do Desenho.

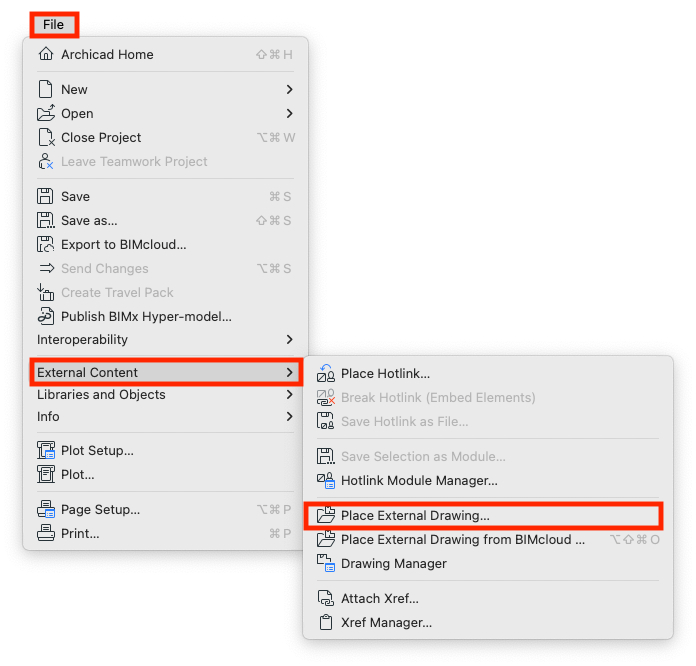

- Selecione Arquivo > Conteúdo Externo > Colocar Desenho Externo na barra de menus.
- Procure e selecione o arquivo de imagem que deseja importar (os formatos compatíveis incluem PDF, JPG, PNG e outros formatos de imagem).
- Clique em Abrir e coloque o desenho na sua área de trabalho do Archicad
- Selecione qualquer aresta da moldura do desenho clicando nela.
- Use os comandos de edição da paleta de contexto para modificar o tamanho e a forma da moldura.

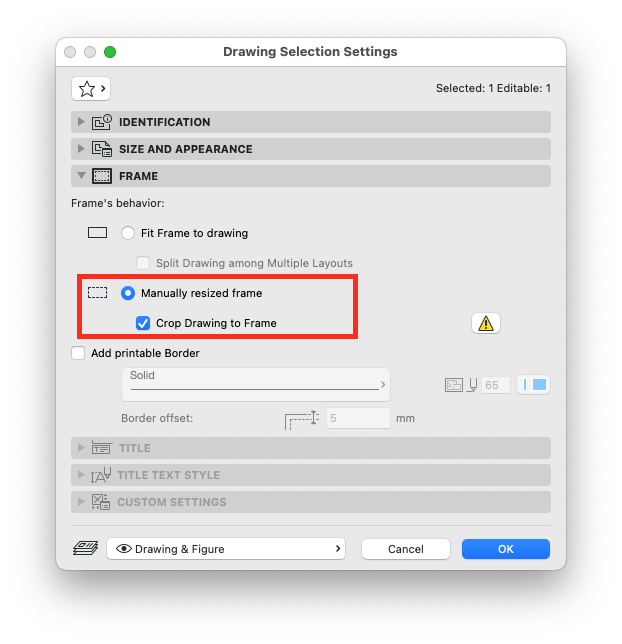

- O botão Moldura dimensionada manualmente será ativado automaticamente nas Definições de Seleção do Desenho ou na Caixa de informações.
- Certifique-se de que a opção Recortar Desenho pela Moldura esteja marcada (ela é ativada por padrão).

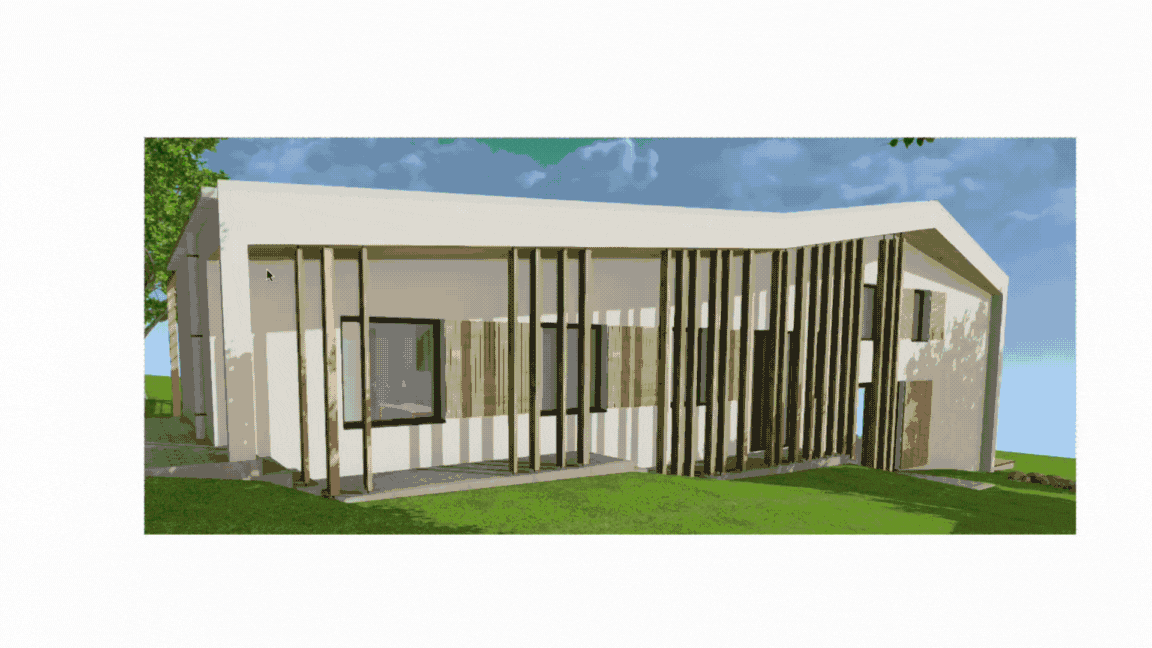

- Redimensione a moldura para exibir apenas a parte da imagem que deseja manter.
- A Moldura do Desenho de um desenho recortado será exibida com uma linha pontilhada, indicando que ele foi recortado.
O conteúdo recortado pode ser restaurado a qualquer momento, desde que a imagem de origem permaneça disponível. Recortar o conteúdo do Desenho reduz o tamanho do arquivo e pode acelerar as atualizações do desenho, eliminando a necessidade de processar as partes invisíveis das imagens.
