Descrição do problema
Tenho um modelo do Archicad. Sempre que tento navegar na Vista 3D, minhas superfícies ficam tremendo. Qual é a causa deste problema? Como posso corrigi-lo? Minha estação de trabalho está acima dos requisitos de software e todos os drivers estão atualizados.
Solução
O tremor nas superfícies é causado pelo problema Longe da Origem. Ou seja, o modelo em que você está tentando navegar está localizado longe da origem do Archicad.
Após usar Centralizar na tela com todos os elementos ativados (todos os Vegetais visíveis, elementos de todos os estados de renovação definidos para serem mostrados) alguns elementos pequenos estão visíveis posicionados muito longe uns dos outros ou da origem do projeto.
Outros problemas causados por Longe da Origem:
- distorção ao ampliar excessivamente em 2D
- criar um arco ou um círculo
- piscando ao orbitar/mover na vista 3D Open GL view (~até 2-3 000 m)
- renderização com Lightworks Engine (~até 10 000 m)
- desenhos desaparecendo ou exibindo como vazios nos leiautes
- elementos deslocados quando selecionados e ampliados de perto em 3D (os cantos dos elementos não estão onde os nós de seleção estão)

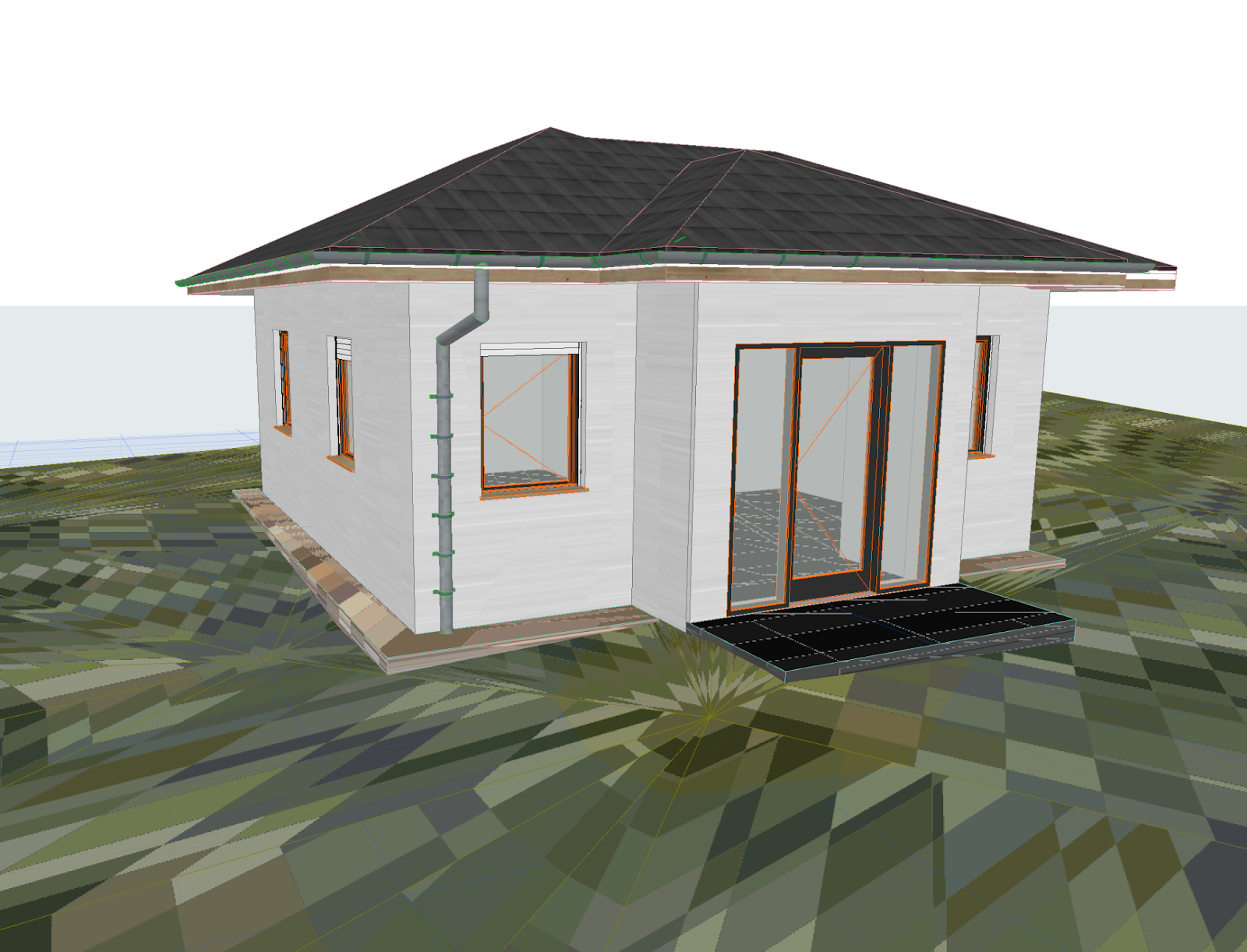

- pixelização das superfícies em 3D, tremor do modelo BIMx durante a navegação
Modelos com o problema Longe da Origem podem ser verificados da seguinte maneira:
- Abrir Definir Vegetais (Documentação > Vegetais > Definir Vegetais) onde você pode definir todos os vegetais visíveis.
- Abrir Opções de Filtro de Renovação (Documentação > Definir Filtro de Renovação > Opções de Filtro de Renovação) e defina os elementos existentes, a demolir e novos no estado "Mostrar" no filtro de renovação atual.
- Centralizar na tela. Você pode redimensionar sua visualização para mostrar todos os elementos posicionados no projeto. Ir para Visualização > Centralizar na tela comando ou clique no botão de atalho correspondente na barra de rolagem inferior da janela ativa. Esta etapa deve ser repetida em todos os Pisos.

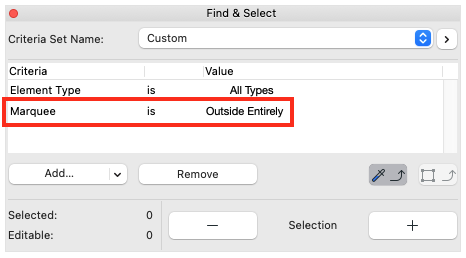

- Às vezes, o projeto está localizado corretamente perto da origem do projeto, mas apenas poucos elementos estão longe, com isso, você pode usar a ferramenta Retângulo de Seleção (método de seleção: Todos os Pisos) e selecione a opção Exterior Completamente.
- Verifique também se os Pontos Quentes da Trama estão localizados longe da origem.
- Além do projeto, há também locais que precisam ser verificados que podem causar o problema Longe da Origem.
- Folhas de Trabalho
- Módulos Associados
- Xref
- Objetos em falta que estão marcados como em falta no Gestor da Biblioteca, mas originalmente localizados longe da origem.
- Usar a janela Coordenadas também pode ajudar a determinar se um elemento está localizado longe da origem.
Após confirmar a causa do problema, podemos agora prosseguir realocando o modelo perto da origem do projeto.
Passo 1: Definir todos os vegetais
Defina todos os vegetais e filtros de renovação para mostrar e desproteger. Elementos protegidos pelo Proteger comando podem ser desprotegidos no menu Edição/Protegendo.
Passo 2: Retornar a origem
Dê um clique duplo no botão Origem do Usuário na janela Coordenadas para retornar a origem à Origem do Projeto.
Passo 3: Centralizar na tela
Clique no comando Centralizar na tela no menu Visualização. O projeto e o ponto quente juntamente com a origem do projeto devem aparecer em dois cantos diferentes da tela. Você pode verificar isso com o comando Selecionar Todos (Ctrl+A).
Passo 4: Selecionar todos os pisos
Use o Retângulo de Seleção com contorno grosso para enquadrar o projeto e use o comando Edição/Selecionar Todos, para que todos os pisos sejam selecionados.
Passo 5: Arrastar o projeto
Arraste o projeto para a origem do projeto. Ao usar Centralizar na tela o projeto será ajustado à tela.
Passo 6: Salvar e reabrir o projeto
As origens são calculadas durante a abertura dos arquivos. Após reparar o projeto, ele deve ser salvo, fechado e aberto novamente (recomendamos usar Abrir e Reparar para a primeira reabertura) para obter as origens atualizadas.
Garantir que seu modelo esteja posicionado adequadamente em relação à origem do projeto não apenas melhora a experiência de navegação, mas também melhora o gerenciamento geral do projeto e a precisão no Archicad.
