Os cantos das paredes não estão se conectando ou as linhas de extremidade estão ausentes nas composições

Descrição do problema

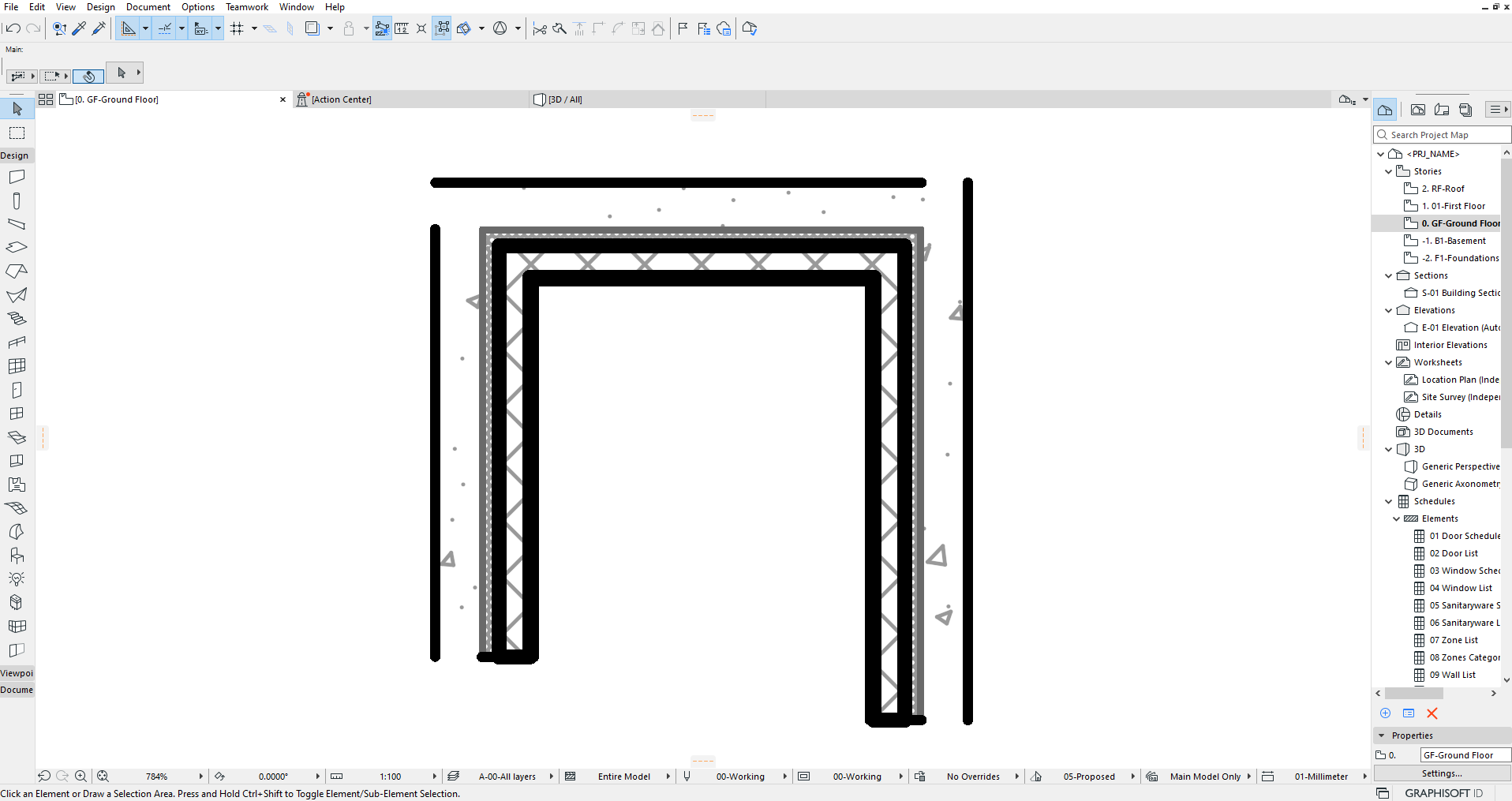

Ao ativar Espessura Real das Linhas, algumas linhas nas paredes compostas não se conectam nos cantos. Por que isso ocorre?

Solução

1. Na Planta, selecione a parede composta.

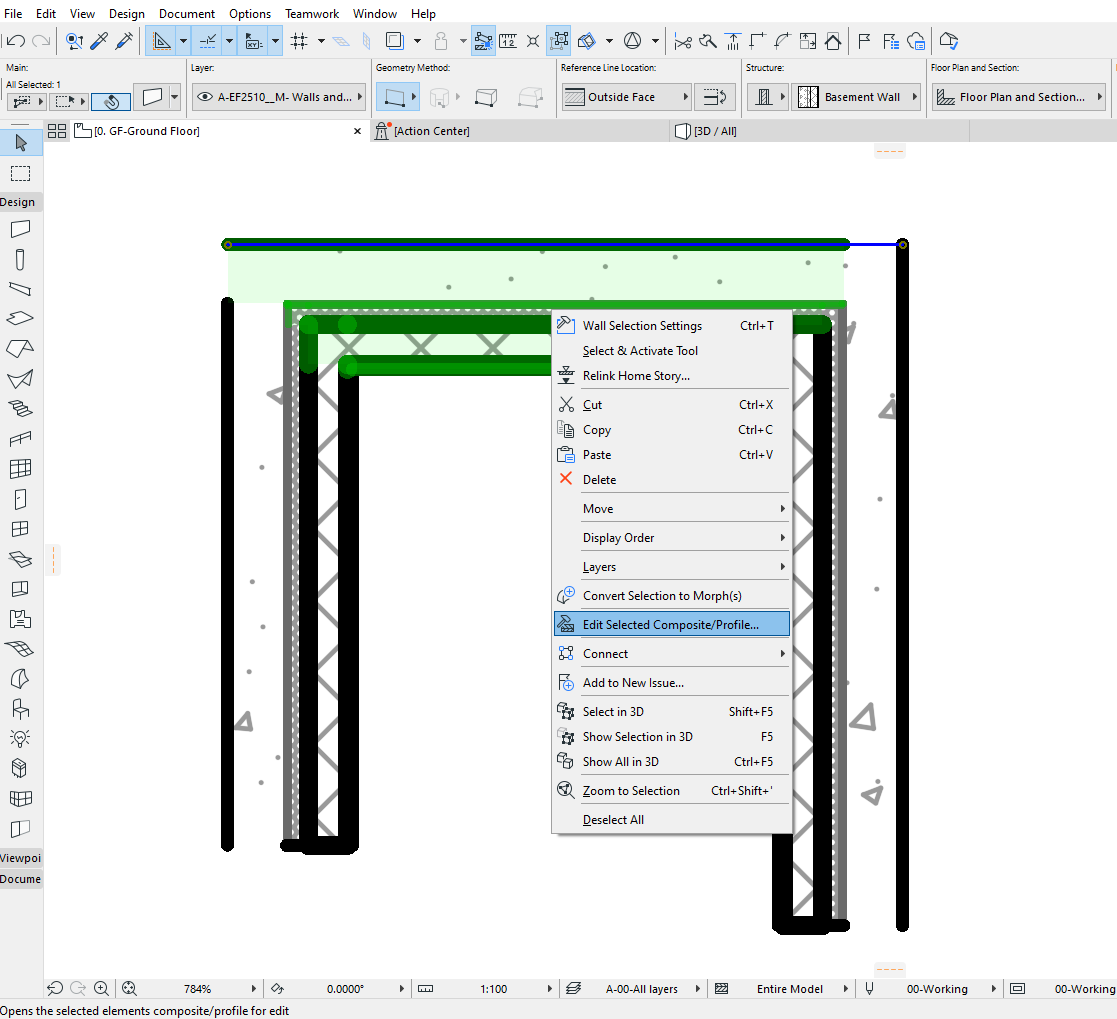

2. Clique com o botão direito e escolha Editar Perfil Composto Selecionado.

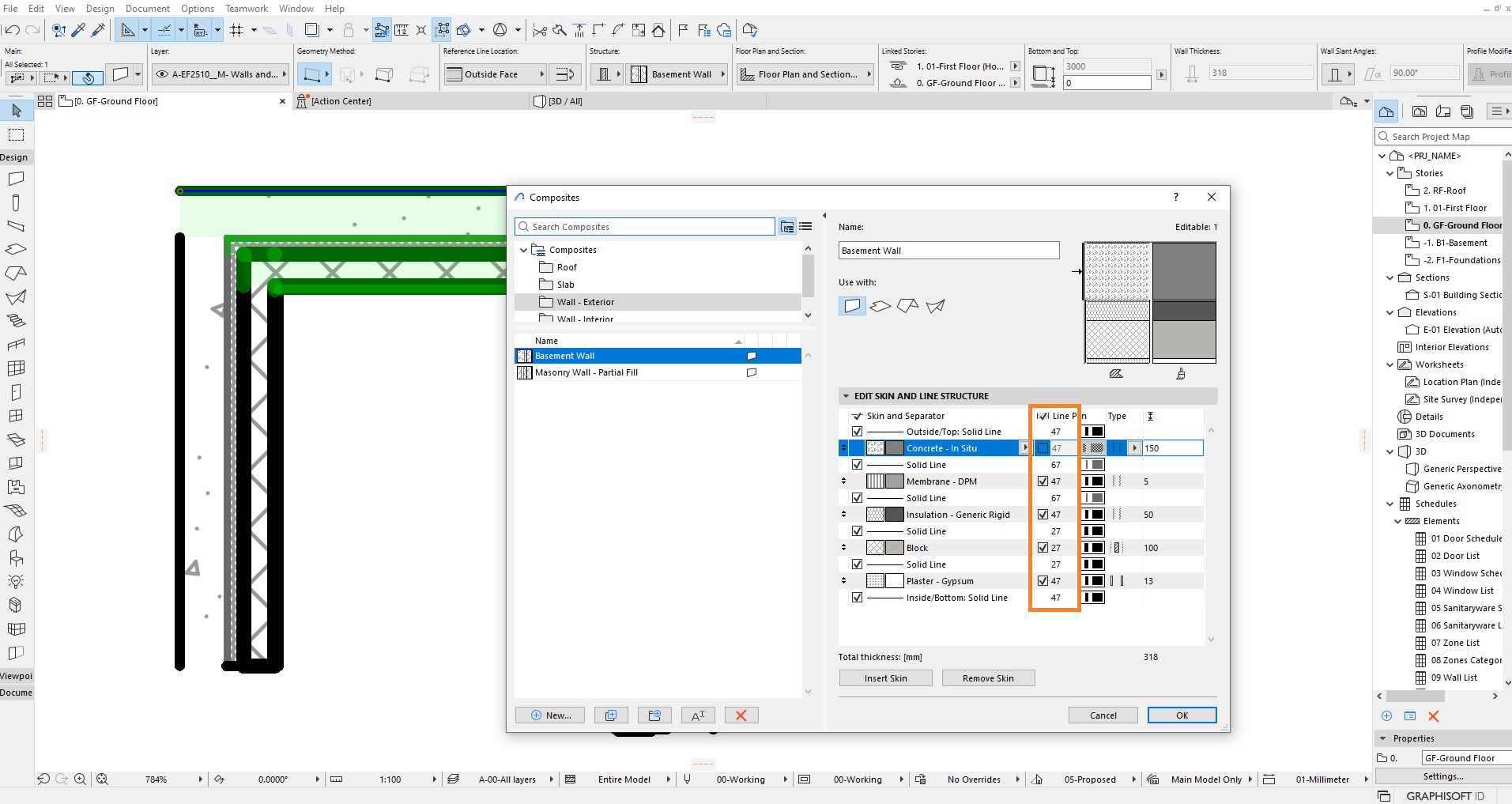

3. Na caixa de diálogo de Composição, certifique-se de que todas as caixas de Caneta da Linha estejam marcadas.
4. Clique em OK para fechar a janela.

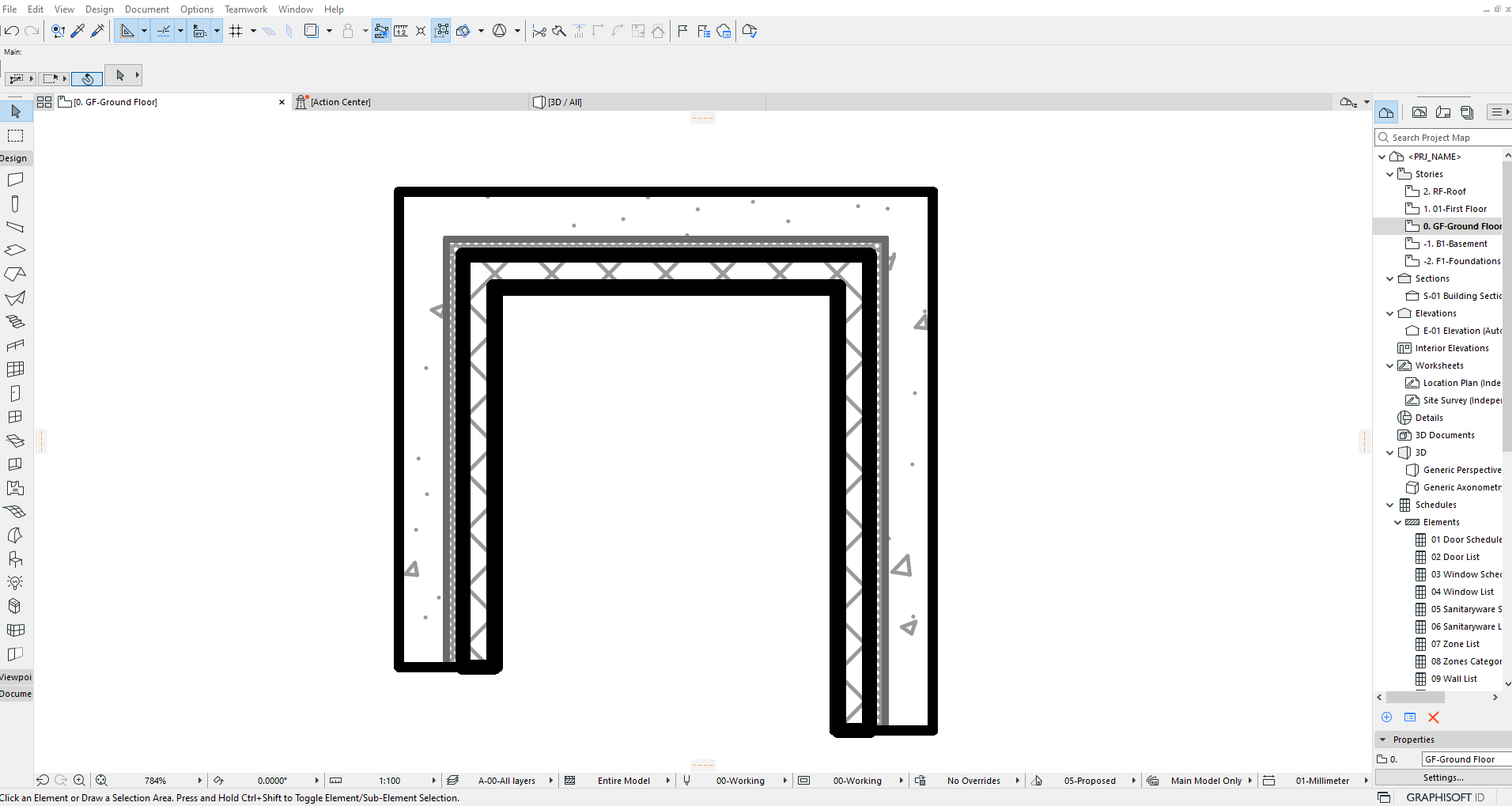

5. Agora as conexões dos cantos das paredes devem ser exibidas corretamente.
