Descrição do problema
Você gerou um documento 3D usando uma visualização axonométrica no Archicad e agora quer incluir anotações. No entanto, está tendo dificuldade para adicionar linhas de cota às arestas diagonais.
Solução
Aqui estão algumas soluções possíveis para este problema:

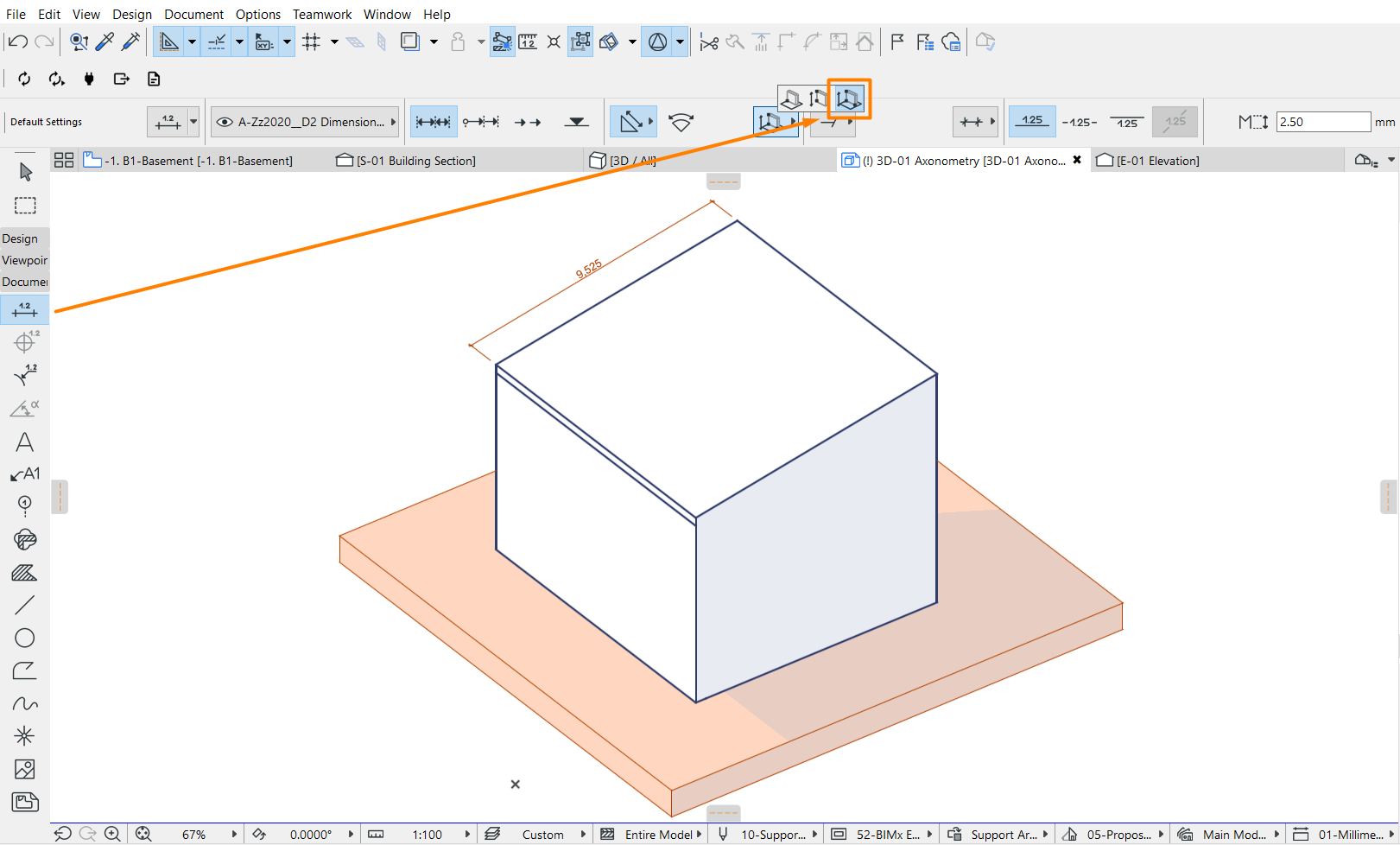

Altere as Definições de Método de Geometria da ferramenta Cota.
- Defina o Método de Geometria como Qualquer Direção: isso permitirá criar linhas de cota em qualquer direção, e não apenas ao longo dos eixos X, Y ou Z.
- Defina o Método de Geometria como Qualquer Plano: essa definição permite adicionar cotas ao longo de qualquer plano, oferecendo mais flexibilidade para cotear objetos 3D complexos.
Selecione o plano correto ao criar a linha de cota.
Se você ainda não conseguir criar linhas de cota diagonais depois de alterar as definições da ferramenta Cota, certifique-se de que está seguindo este processo:

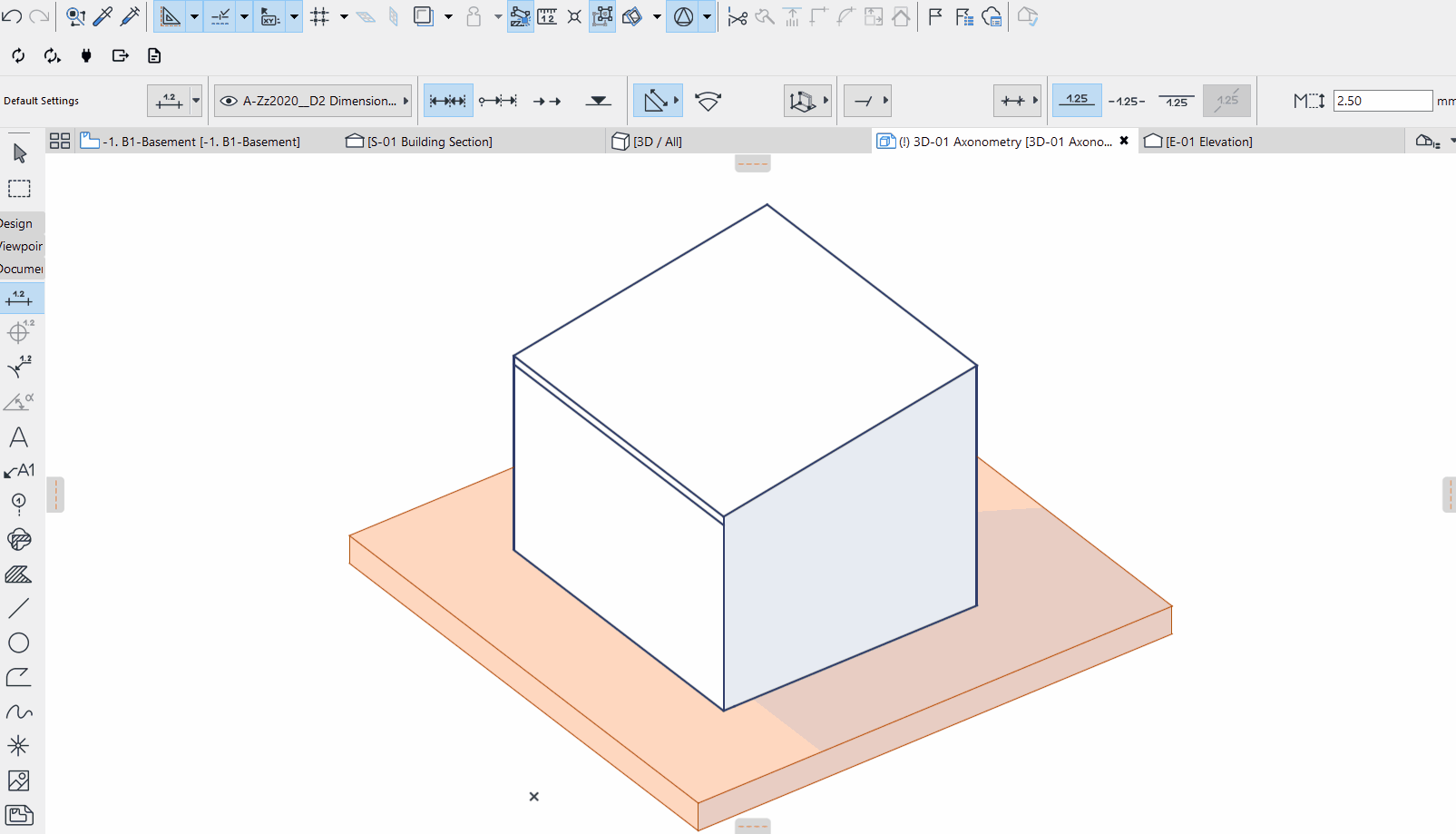

Clique nos nós das distâncias que deseja medir.
Posicione o cursor do mouse sobre a face do objeto que deseja medir e clique nela, pois isso definirá o plano onde a linha de cota será posicionada.
Em seguida, afaste o mouse para obter uma pré-visualização da linha de cota.
Clique mais uma vez para colocar a linha de cota na posição desejada
