Descrição do problema
Você deseja criar um Padrão da Trama para representar com precisão aspectos do seu Projeto, mas também precisa que ele funcione com as diferentes escalas utilizadas.
Solução

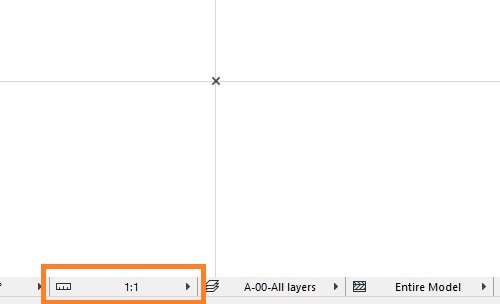

1. Defina a escala para 1:1

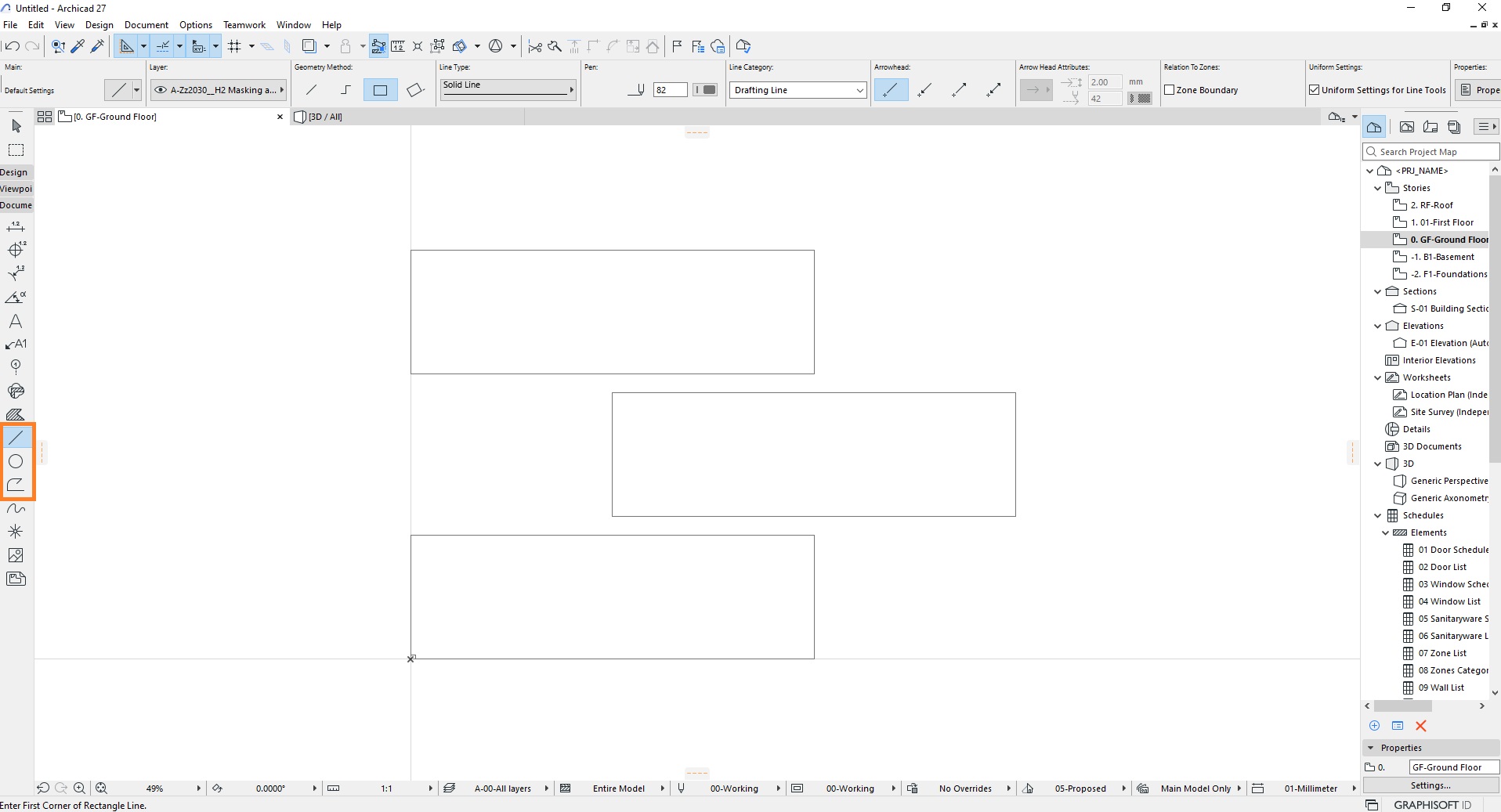

2. Desenhe a trama em tamanho real usando as ferramentas Linha, Círculo ou Polilinha
3. Copie o Padrão e Ir para o Opções > Atributos do Elemento > Tramas.

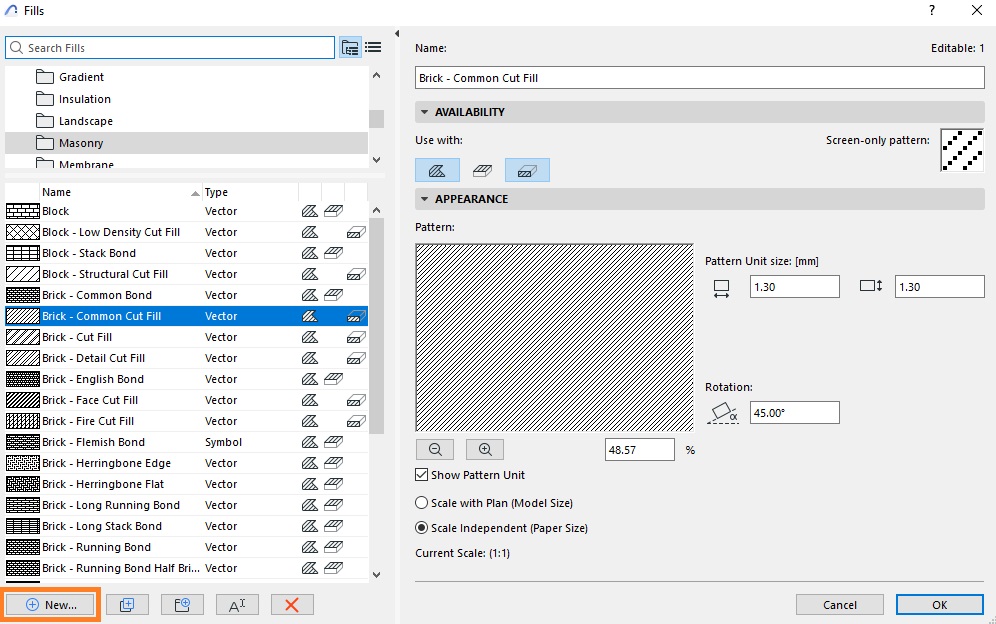

4. Selecione Novo.

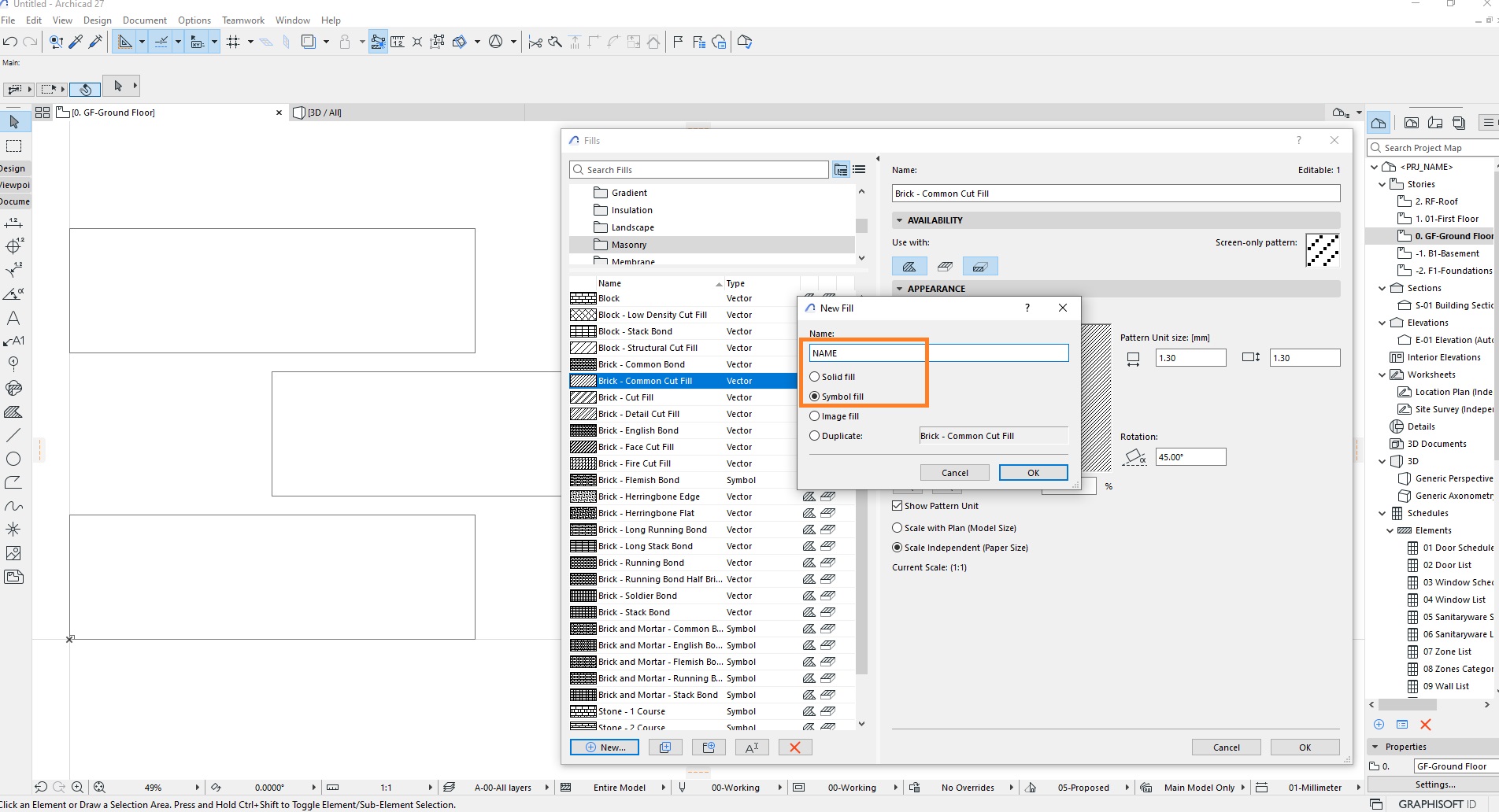

5. Selecione Tipo de Símbolo > Dê um Nome ao Tipo de Linhas.
6. Selecione Colar > para copiar o padrão.

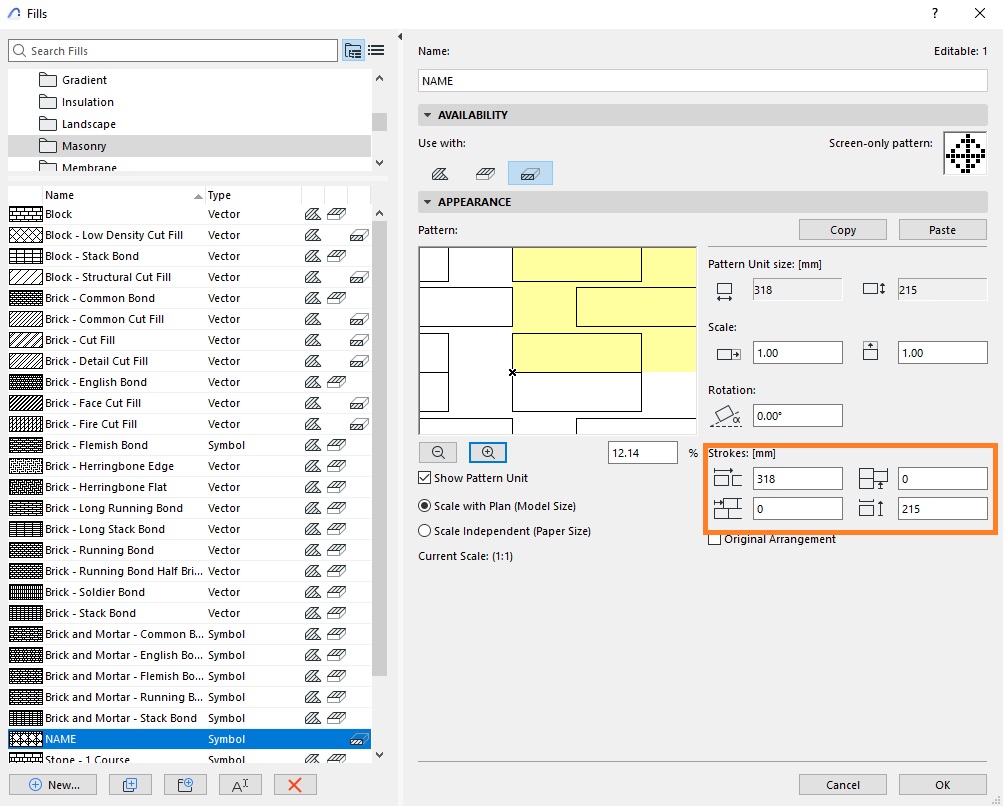

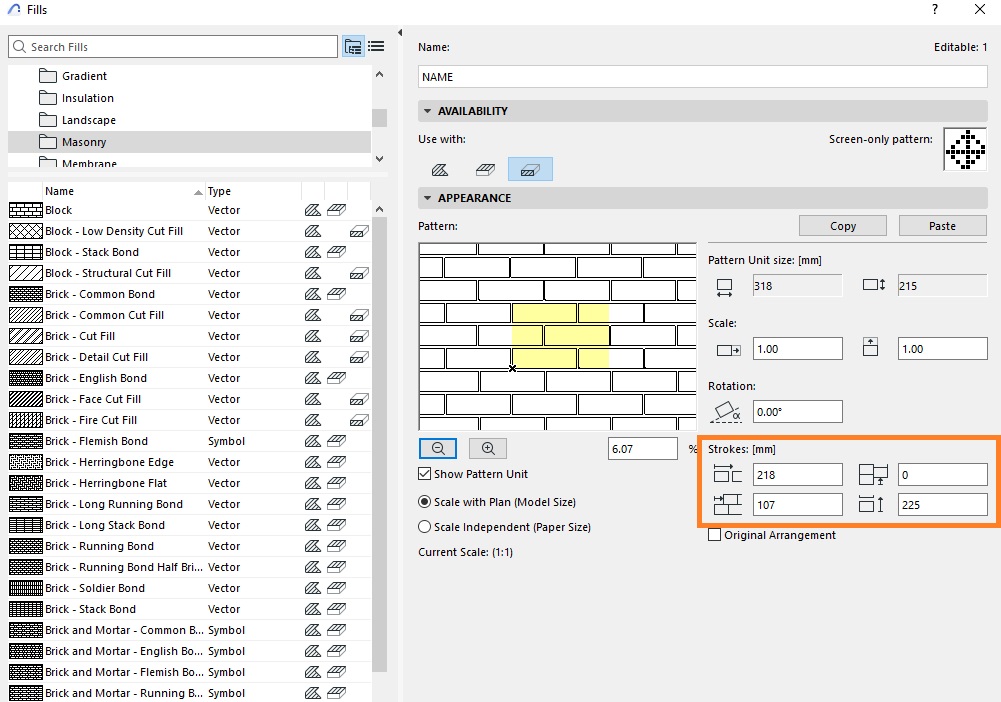

Agora precisamos editar os valores de traço para horizontal, vertical e afastamento:
1. Edite os valores até que o Padrão que você desenhou comece a tomar forma.

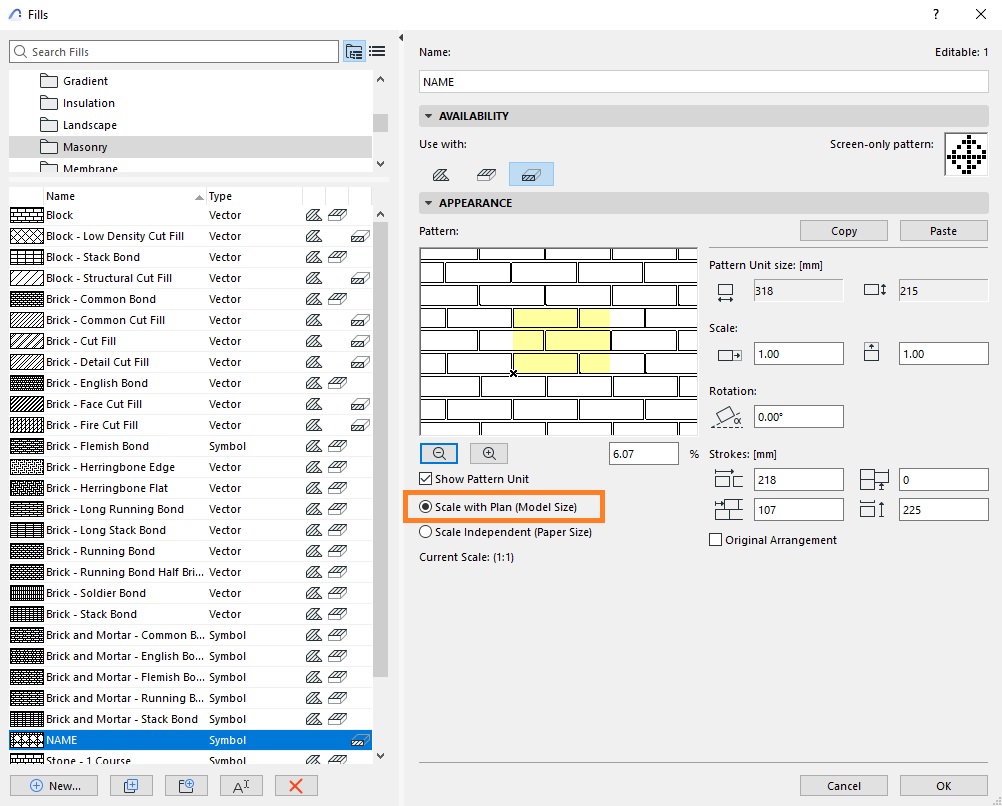

2. Selecione Redimensionar à planta (Tamanho Modelo) para tornar a trama escalável.

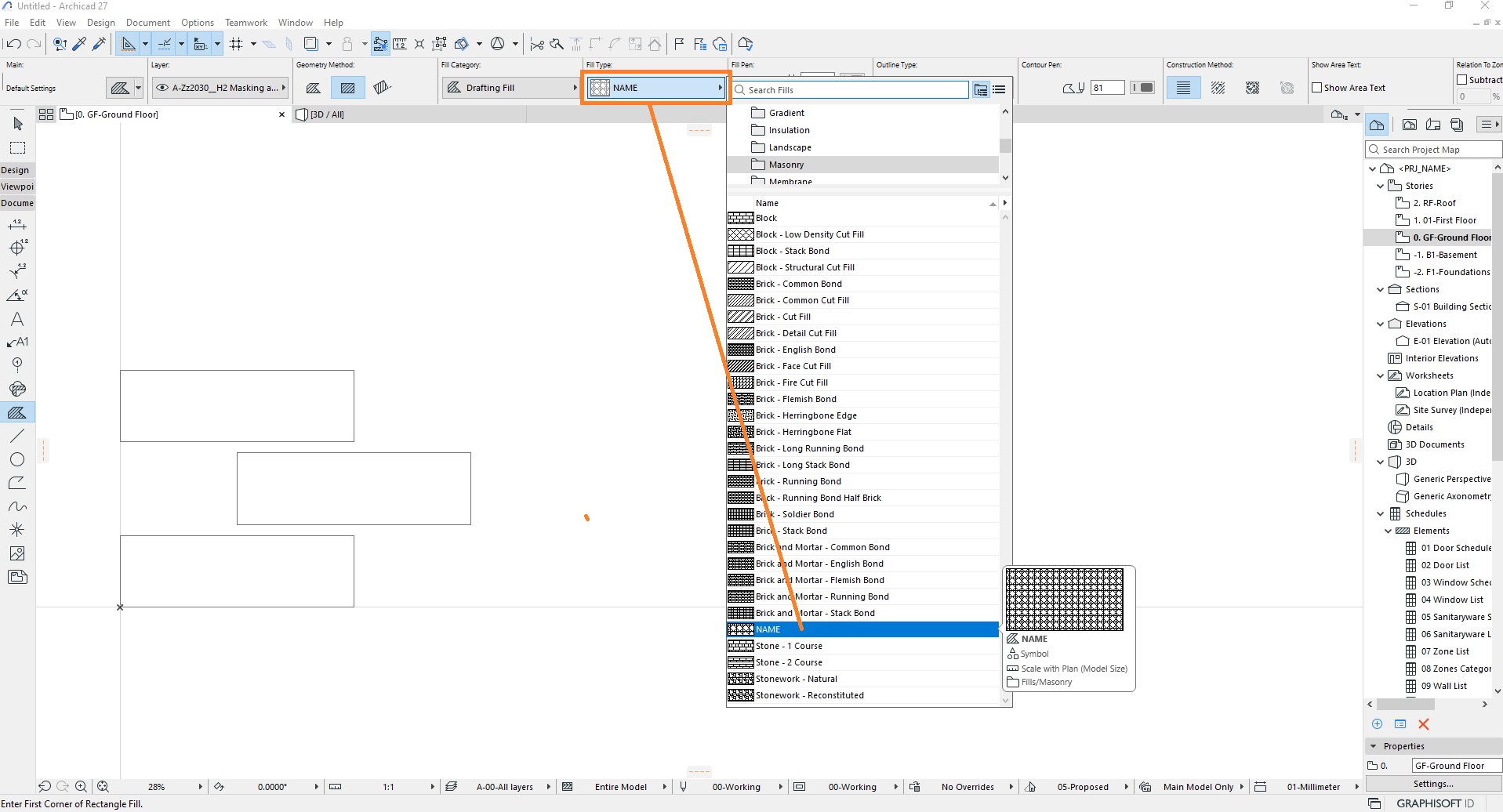

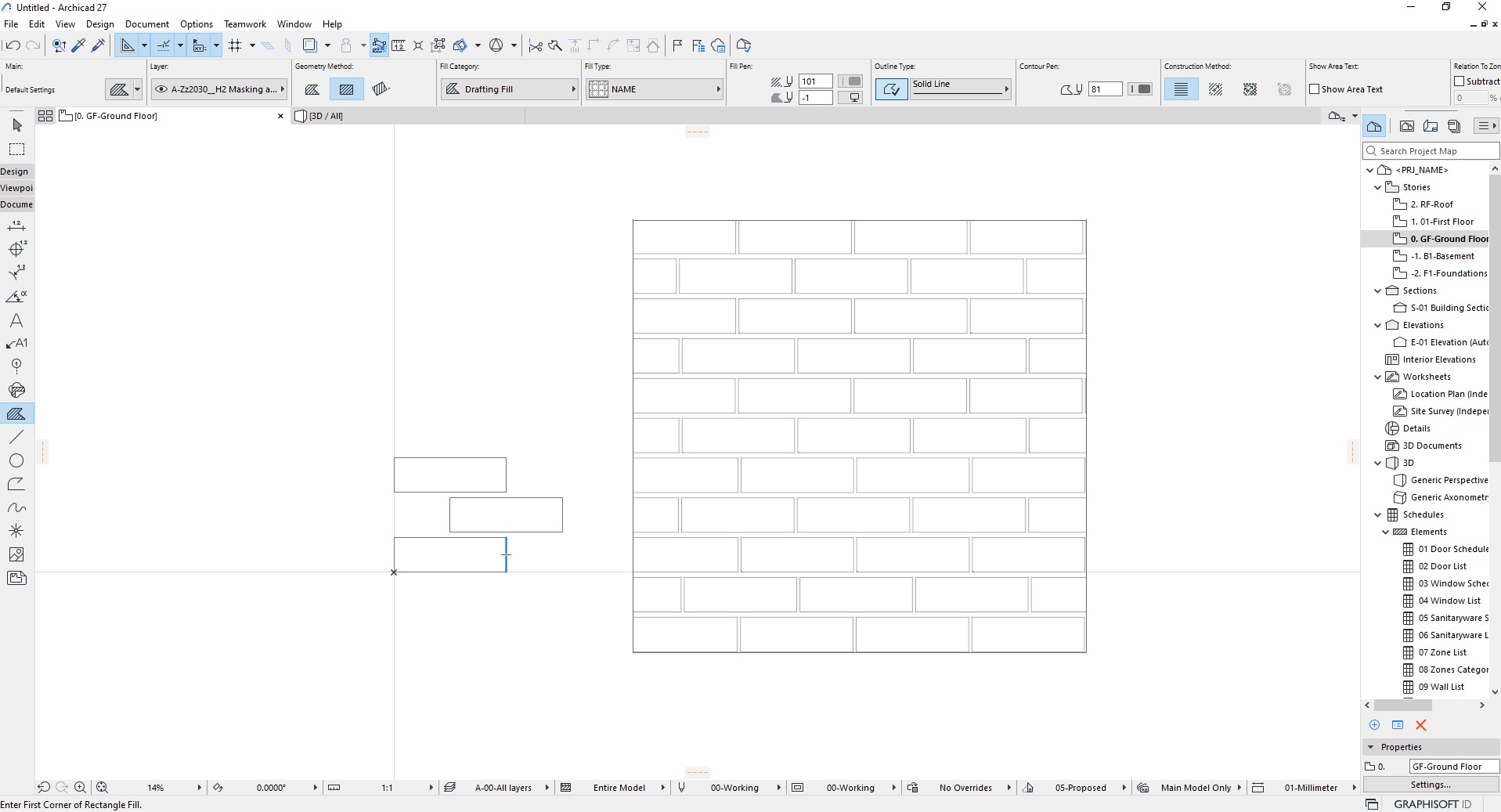

3. Selecione OK.
