Descrição do problema
Este artigo mostra como criar um tipo de linhas baseado em símbolo para elementos que você não deseja modelar (como linhas d'água) e garantir que ele seja dimensionado corretamente em diferentes escalas de desenho.
Solução

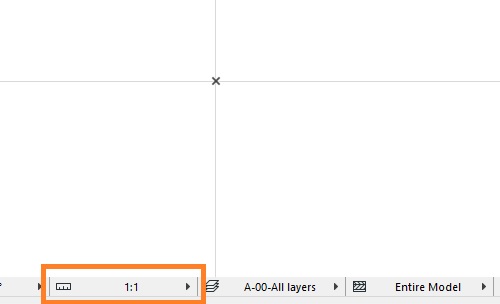

1. Defina a escala como 1:1

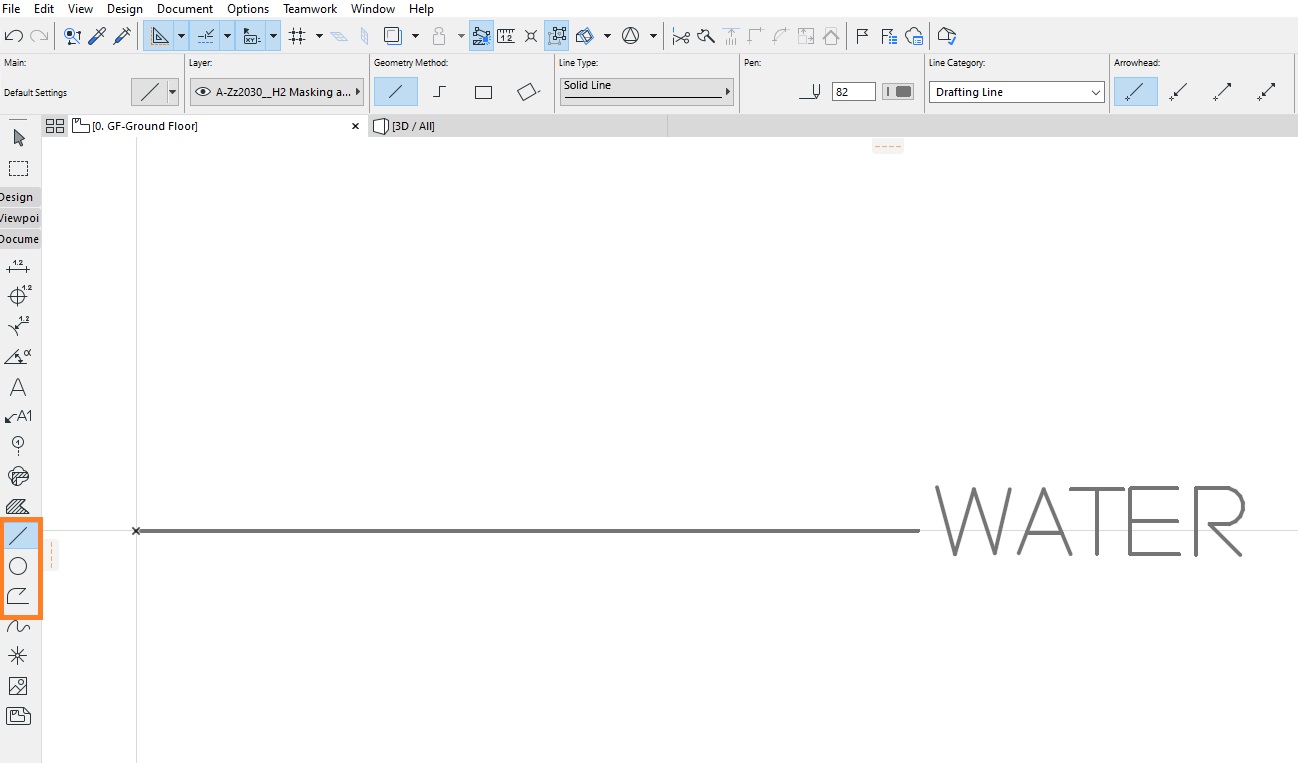

2. Desenhe a linha em tamanho real usando as ferramentas Linha, Círculo ou Polilinha
3. Copie o texto e acesse Opções > Atributos do Elemento > Linhas.

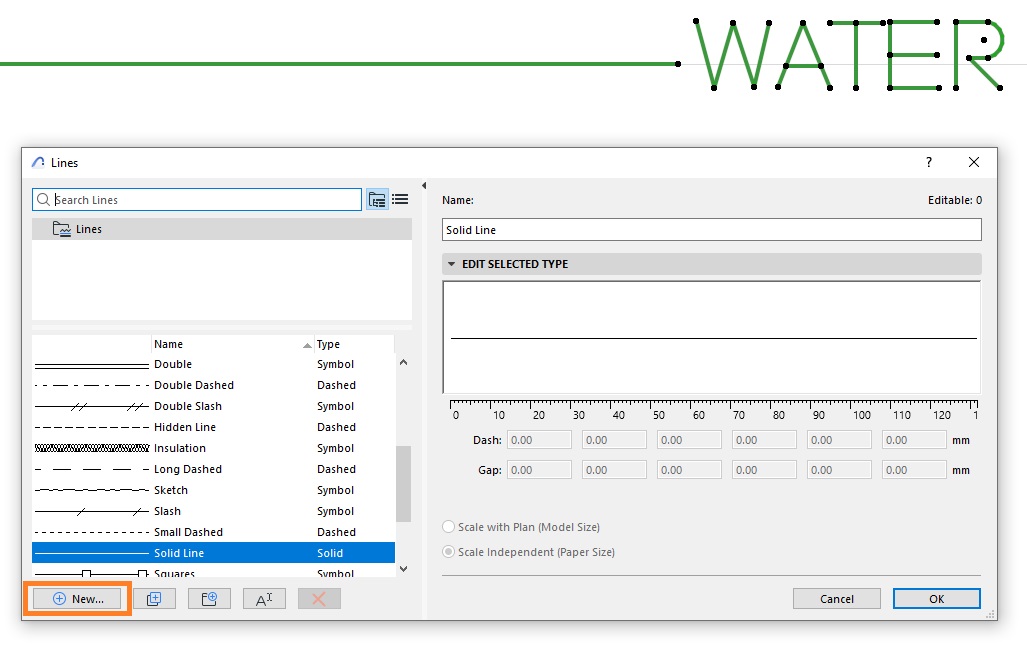

4. Selecione Novo....

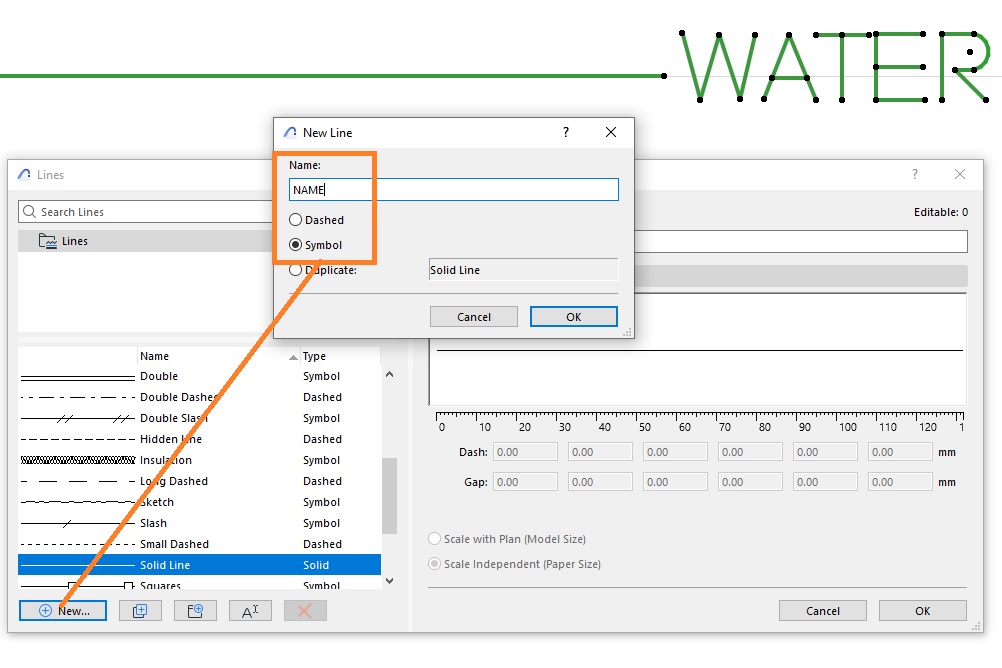

5. Selecione o tipo Símbolo e dê um nome ao tipo de linha.
6. Selecione a nova linha e pressione Colar no Padrão no editor.
7. Edite os valores de Traço e Intervalo.

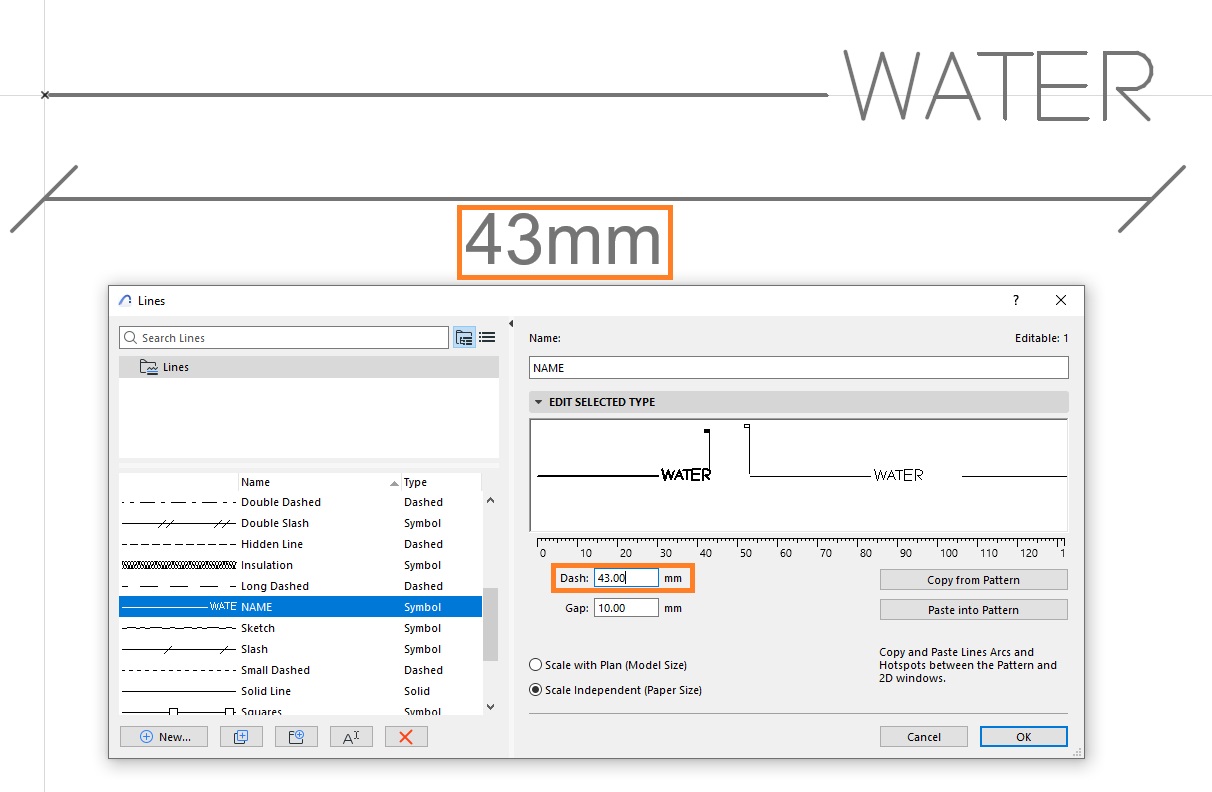

O valor do traço define o comprimento da linha criada, do início ao fim.

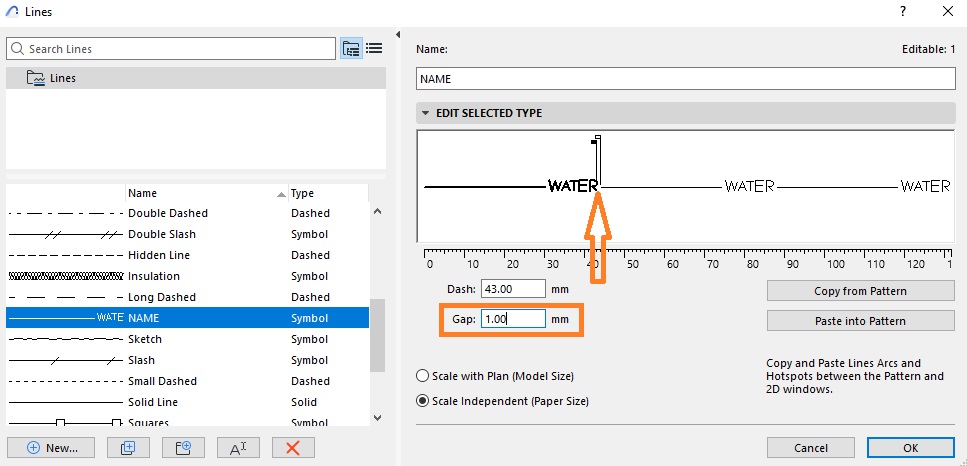

O intervalo é a distância antes de a próxima instância da linha começar novamente.

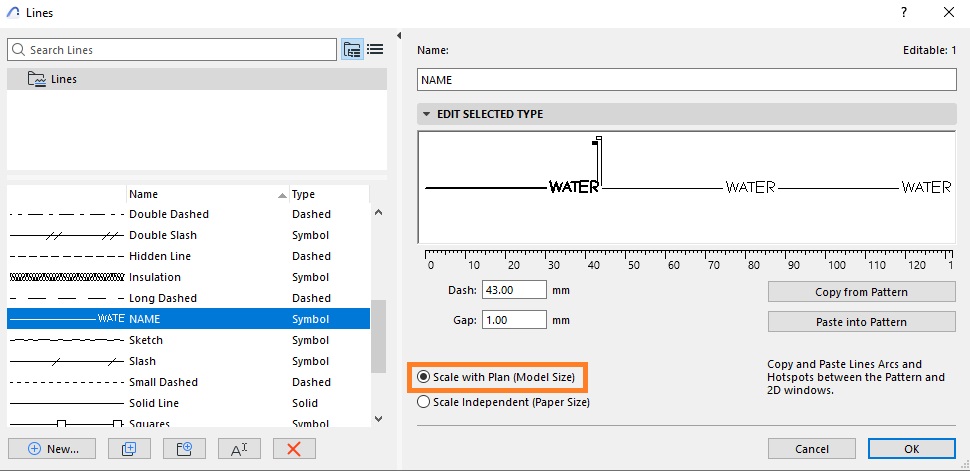

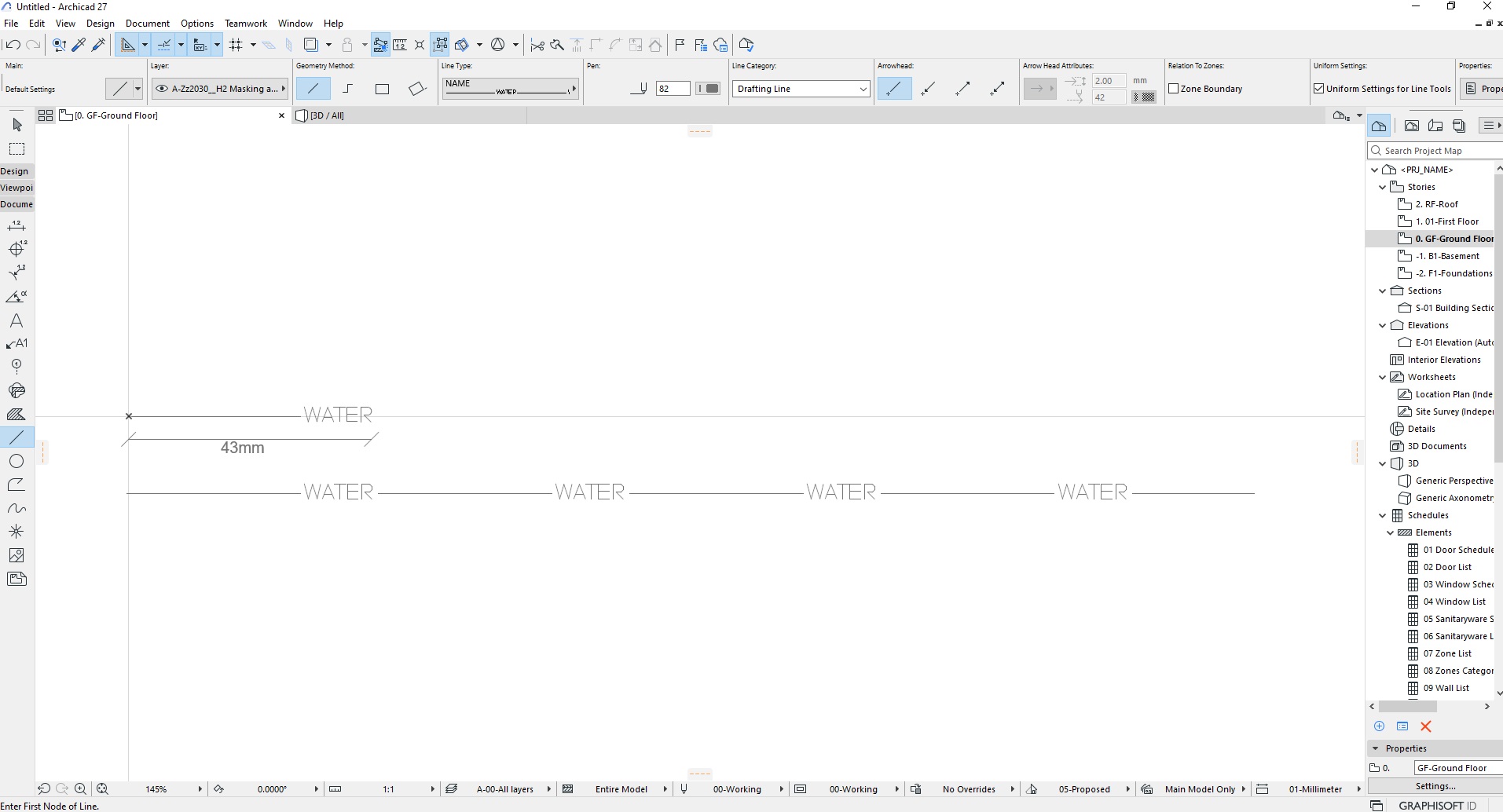

7. Selecione Redimensionar à planta (Tamanho Modelo) para tornar a linha escalável
DICA: O que evitar ao criar um tipo de linhas personalizado.
