Descrição do problema
Você criou uma Combinação de Sobreposição Gráfica para suas Vistas de Elevação, mas percebe que as Regras de Sobreposição são aplicadas corretamente em algumas vistas e não são aplicadas em outras, mesmo tendo aplicado a combinação de Sobreposição Gráfica pelas Definições de Vista das vistas específicas.
Solução
Fique atento à definição Desaparecer Elementos Distantes na janela de Definições de Elevação/Corte, pois ela pode estar interferindo na sua combinação de Sobreposição Gráfica.
Veja a seguir duas formas de corrigir o problema:
Se você não quiser usar a opção Desaparecer Elementos Distantes:

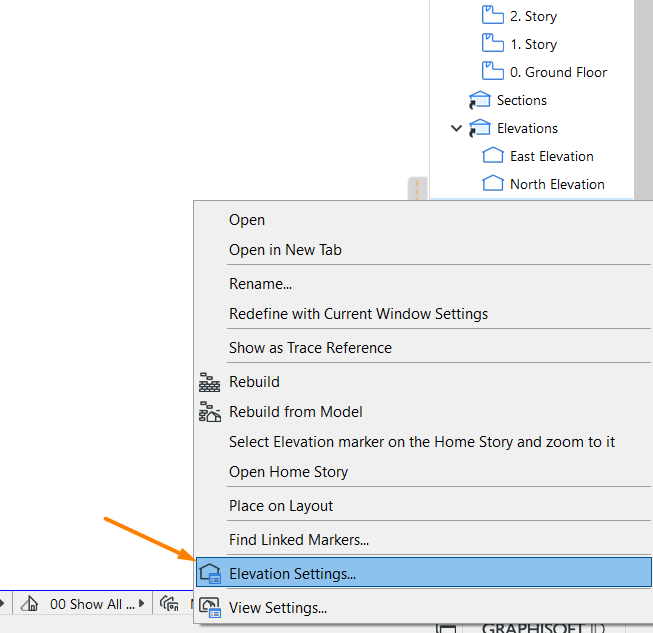

- Localize sua Elevação no Mapa de Vistas.
-
Clique com o botão direito > Definições de Elevação.

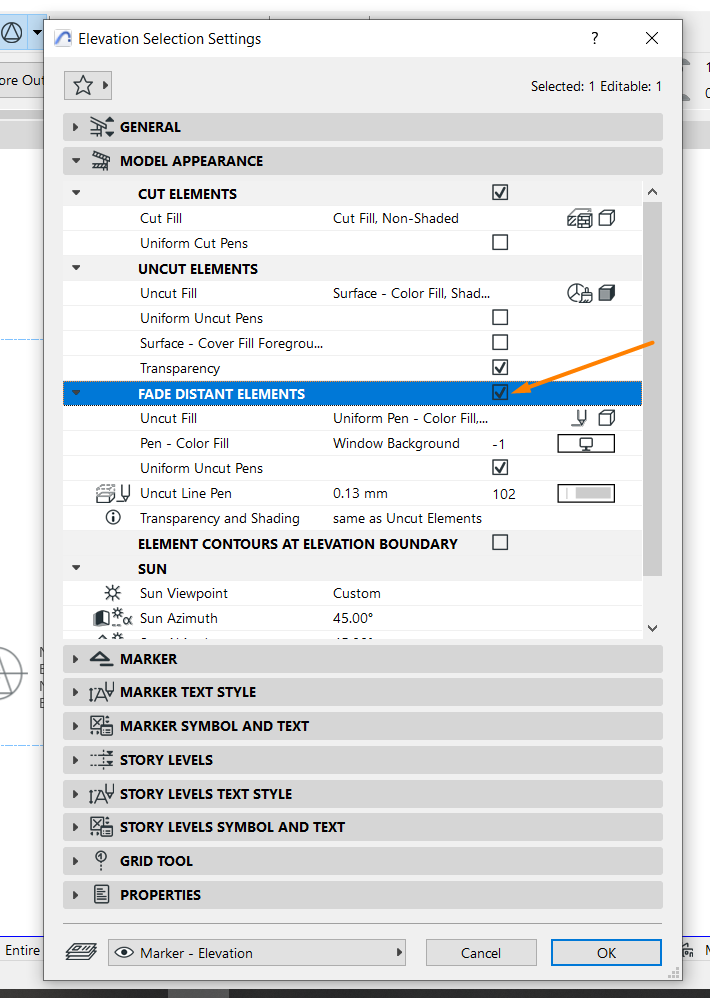

- Na janela de definições da Elevação, expanda a seção Aparência do Modelo.
-
Desmarque a configuração Desaparecer Elementos Distantes, pois ela pode estar interferindo na sua Sobreposição Gráfica.
Se você quiser usar Desaparecer Elementos Distantes em combinação com as Sobreposições Gráficas:
Se você estiver usando Desaparecer Elementos Distantes em combinação com a sua Sobreposição Gráfica, fique atento ao Alcance Horizontal do Marcador de Elevação, que é adicionado automaticamente ao Marcador de Elevação quando você ativa essa opção de Aparência do Modelo (isso não será refletido na sua documentação final, mas afeta a aparência do modelo na Vista de Elevação).
- Localize o Marcador de Elevação em uma Vista de Planta.

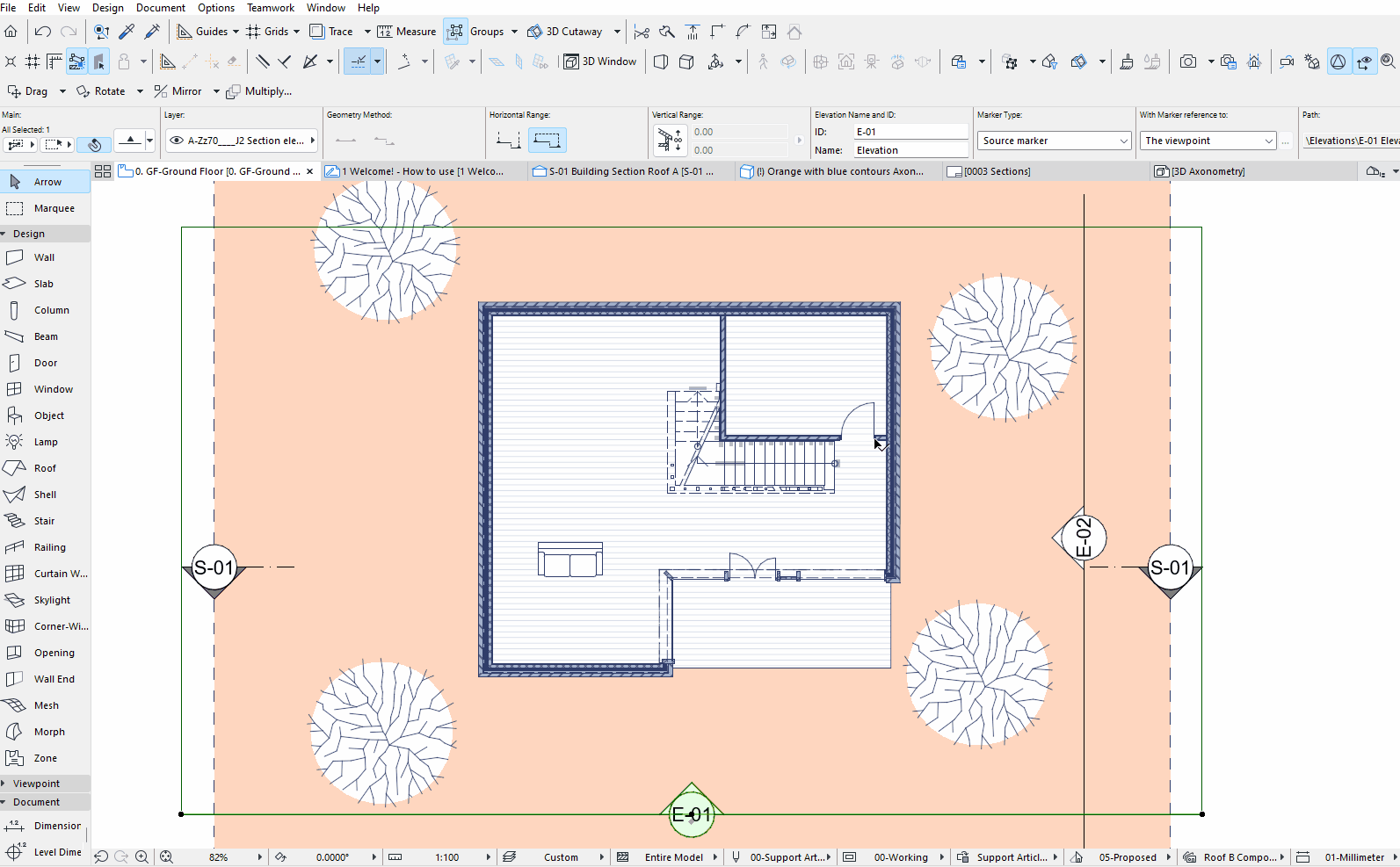

- Ajuste o Alcance Horizontal arrastando a linha de limite no Marcador de Elevação:
- Clique na linha; uma Paleta de Contexto será exibida.
- Arraste a linha para redefinir quais elementos do modelo são considerados "elementos distantes".
- Verifique se tudo o que está dentro dos limites do Marcador de Elevação e da linha de Alcance Horizontal é exibido normalmente; os elementos atrás da linha de limite serão afetados pela Sobreposição Desaparecer Elementos Distantes.
