問題の説明
断面図・立面図・展開図で、建具の開口部分の線だけが太く表示される。
解決策
建具が配置されている壁の設定をご確認ください。壁の切断線ペンまたは投影線ペンに、線幅の太いペンが設定されている可能性があります。切断線ペンまたは投影線ペンを、線幅の細いペンに変更し、改善されるかご確認ください。
- 建具が配置されている壁の設定を開きます。

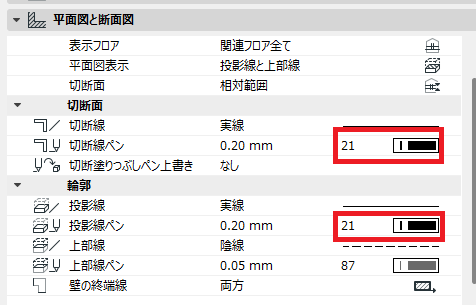

- [平面図と断面図]の切断線ペンまたは投影線ペンを確認し、線幅の細いペンに変更します。
- 断面図・立面図・展開図で、開口部分の線が細くなったことを確認します。
補足：
壁が複合構造の場合、切断線ペンの設定は表示されません。一時的に壁を単層構造に変更して設定をご確認ください。設定の確認・変更後は、元の複合構造に戻してください。
