現象
平面図上で建具または建具枠が表示されません。建具の平面図表示を詳細表示に変更しても、建具枠が表示されない場合があります。
対処方法
壁の以下の設定をご確認ください。
壁のビルディングマテリアルを確認する
壁のビルディングマテリアルに「空気層」が設定されている場合、建具や建具枠が表示されないことがあります。
「空気層」以外のビルディングマテリアルに変更してください。

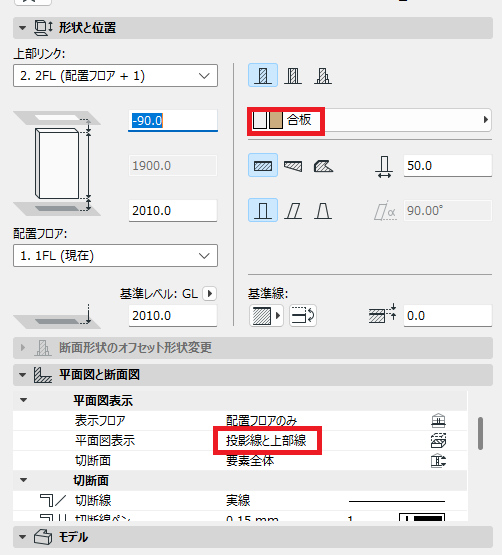

壁の平面図表示を確認する
壁設定の「平面図表示」が「輪郭線」または「上部線」の場合、建具が表示されません。「投影線と上部線」を選択してください。
上記設定に問題がない場合は、平面図の切断面設定もご確認ください。
