カーテンウォールのドア窓の開口線の向きを変更したい　(3D/立面図/断面図）

バージョン: Archicad 29

目的

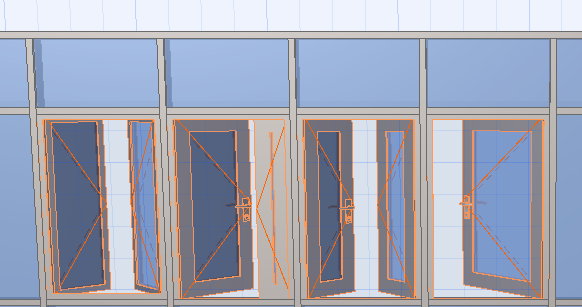

カーテンウォールのドア・窓の開口線の向きを変更したい。

手順

カーテンウォールの開口線の向きは、モデル表示オプションで変更可能です。

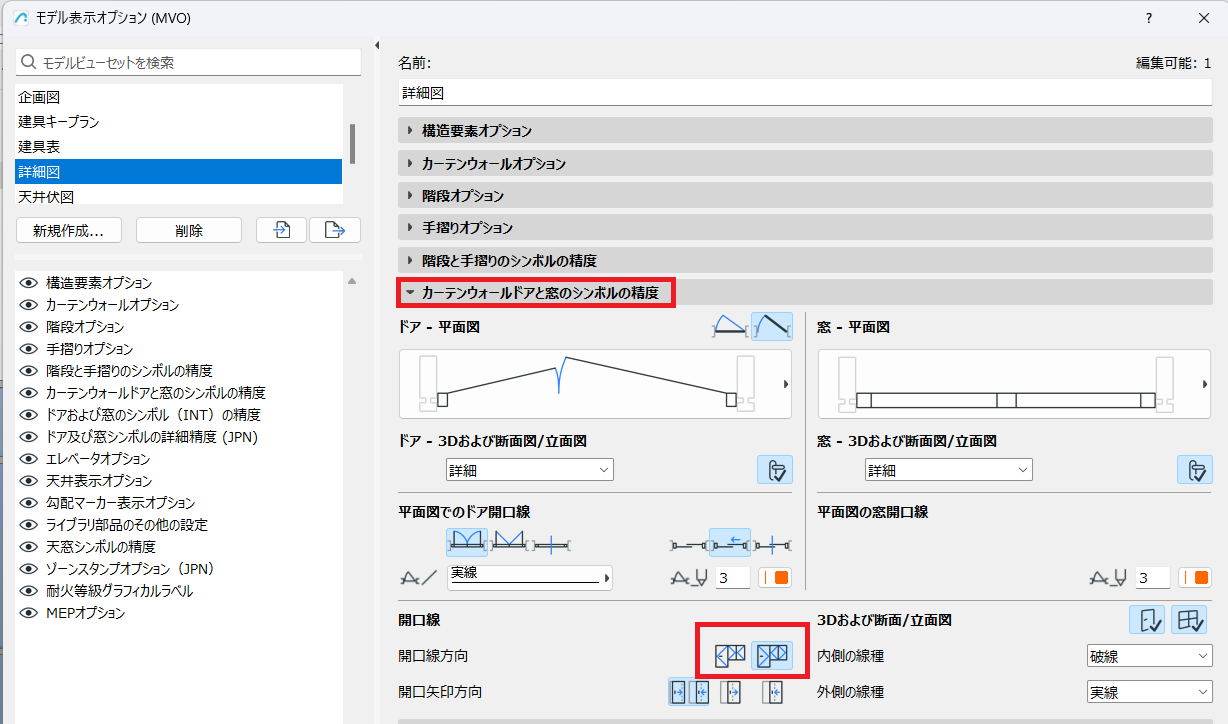

ドキュメント＞モデル表示＞モデル表示オプション
カーテンウォールドアと窓のシンボル精度＞開口線方向＞ご希望の向きを選択ください。

※Archicad28からのグローバルライブラリシステムにて対応可能

結果

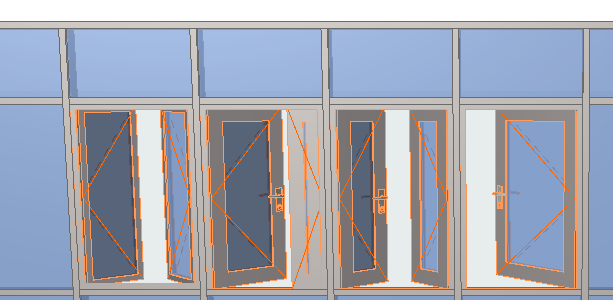

このように向きを変更することができます。
