問題
下図のような壁に埋め込むタイプのオブジェクトの場合は、空間が壁になってしまいます。
壁にオブジェクトが埋まらないようにするためには、ソリッド編集を用いることで解決できます。
解決方法

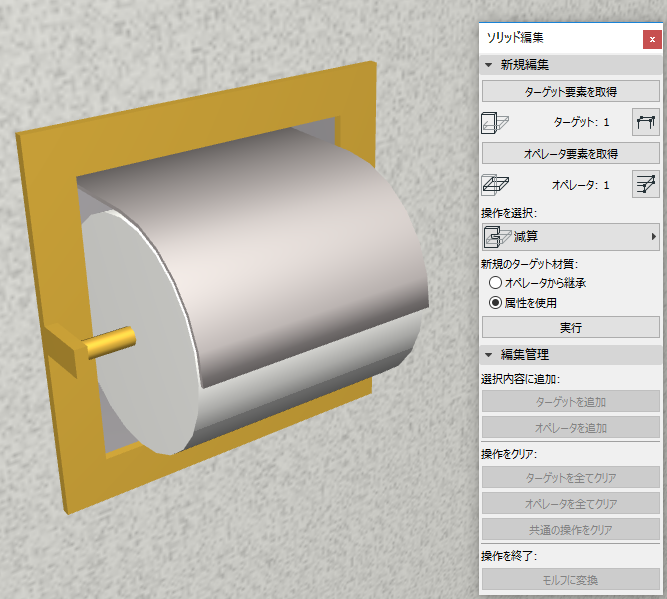

メニューから、デザイン > ソリッド編集 を開きます。次に下記の手順でソリッド編集を行います:
- ターゲット要素を取得 をクリックして、壁を選択
- オペレータ要素を取得をクリックして、オブジェクトを選択
- 操作を選択で、減算を選択
- 実行をクリック
これで、オブジェクトと交差する壁を減算することが出来ました。
大きなオブジェクトの場合やサイズが判明している場合は、単純開口やニッチを使用することもできます。
