目的
梁ツールで作成した梁の端部を斜めに切断したい場合の作図方法です。
手順
1,梁ツールから梁を作成

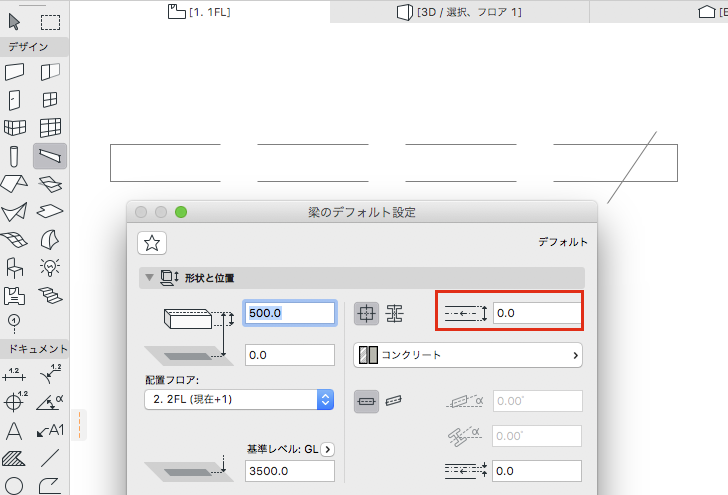

2,もう一度梁ツールから梁を切断したい傾斜で作成。
その際に梁幅を「0mm」に設定します。

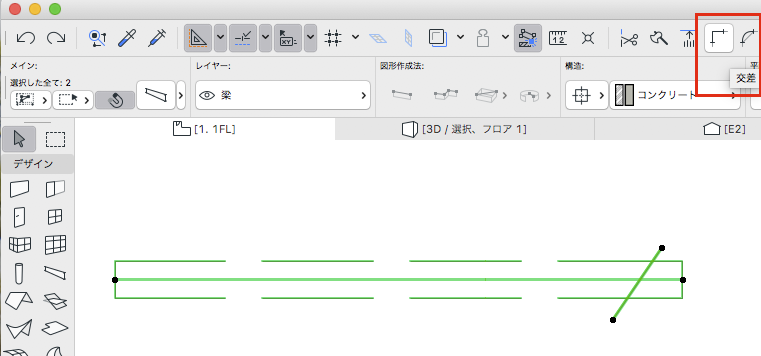

3, ①で作成した梁と②で作成した梁を選択し「交差」をする

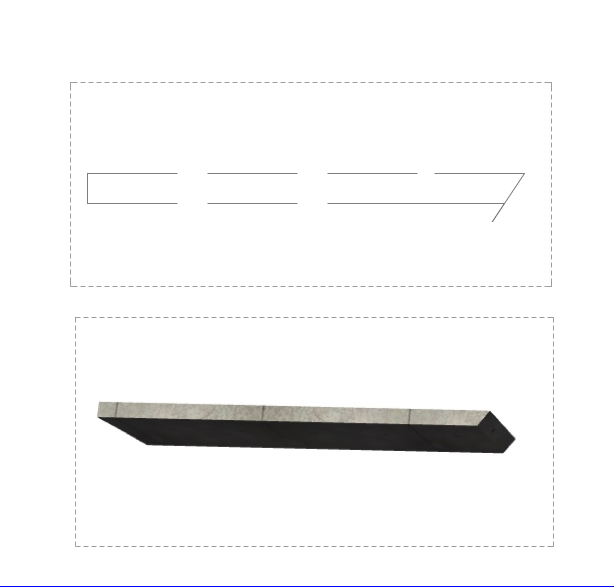

4,3Dウインドウで表示させると斜めに切断されます。
結果
これで梁の端部が斜めになりました。
